Aruba Wi-Fi 6 Zugangspunkte leistungsstarkes zur Verfügung stellen
Zusammenhang für irgendeine Organisation, die das Wachsen erfährt
Zahlen von IoT und von Mobilitätsanforderungen. Wenn kombiniert ist
Höchst-datarate von bis zu 2.69Gbps, liefern sie die Geschwindigkeit und
Zuverlässigkeit benötigt für irgendeine Unternehmensumwelt.
Hardware-Varianten
• AP-514: Außenantennemodelle

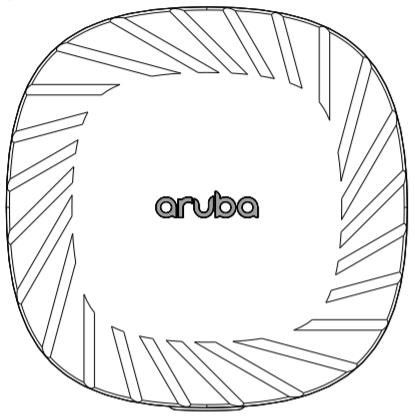

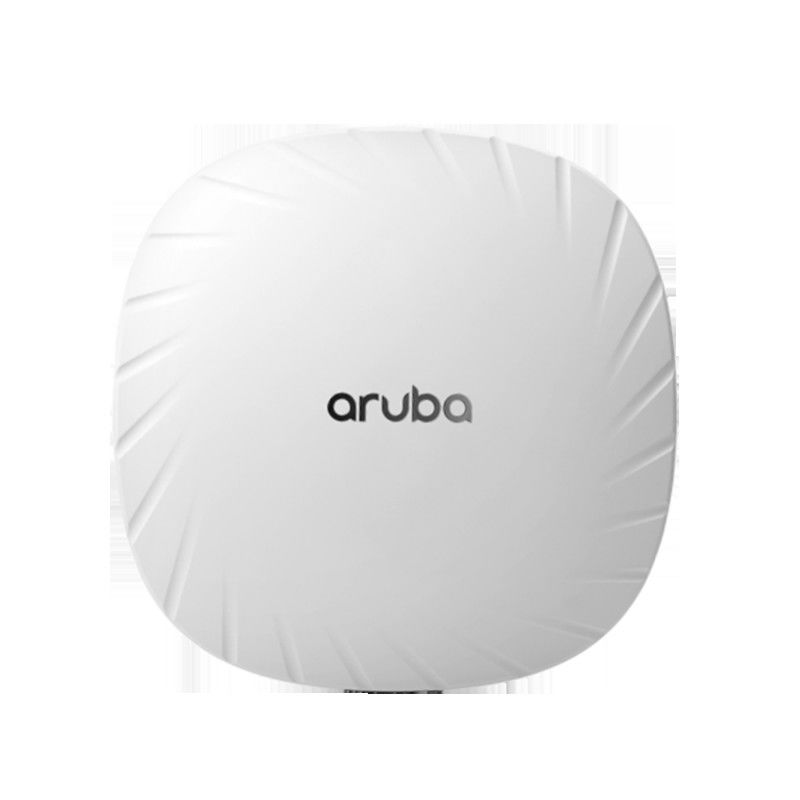

• AP-515: Interne Antennenmodelle
Wi-Firadiospezifikationen
• AP-Art: Innen-, Doppelradio, 5GHz 802.11ax 4x4 MIMO und
2.4GHz 802.11ax 2x2 MIMO
• Radio 5GHz:
- Räumlicher Strom vier einzelner Benutzer (SU) MIMO für bis
drahtlose 4.8Gbps Datenrate zu einzelnem 4SS HE160
Geräte des Kunden 802.11ax (maximal)
- Räumlicher Strom zwei einzelner Benutzer (SU) MIMO für bis
drahtlose 1.2Gbps Datenrate zu einzelnem 2SS HE80
Geräte des Kunden 802.11ax (typisch)
- Räumlicher Strom vier Mehrbenutzer (MU) MIMO für bis
drahtlose 4.8Gbps Datenrate zu bis vier 1SS oder zu zwei 2SS
Fähige Kundengeräte HE160 802.11ax DL-MU-MIMO
gleichzeitig (maximal)
- Räumlicher Strom vier Mehrbenutzer (MU) MIMO für bis
drahtlose 2.4Gbps Datenrate zu bis vier 1SS oder zu zwei 2SS
Fähige Kundengeräte HE80 802.11ax DL-MU-MIMO
gleichzeitig (typisch)
• Radio 2.4GHz:
- Räumlicher Strom zwei einzelner Benutzer (SU) MIMO für bis
drahtlose 574Mbps Datenrate zu Kunden 2SS HE40 802.11ax
Geräte (maximal)
- Räumlicher Strom zwei einzelner Benutzer (SU) MIMO für bis
drahtlose 287Mbps Datenrate zu Kunden 2SS HE20 802.11ax
Geräte (typisch)
• Unterstützung für bis 512 verbundene Kundengeräte pro Radio,
und bis 16 BSSIDs pro Radio
• Gestützte Frequenzbänder (Land-spezifisch
Beschränkungen treffen) zu:
- 2,400 zur THEORIE 2.4835GHz
- 5,150 zu 5.250GHz U-NII-1
- 5,250 zu 5.350GHz U-NII-2A
- 5,470 zu 5.725GHz U-NII-2C
- 5,725 zu 5.850GHz U-NII-3/ISM
- 5,850 zu 5.895GHz U-NII-4
• Verfügbare Kanäle: Abhängiger auf konfiguriert
regelndes Gebiet
• Dynamische Frequenzauswahl (DFS) optimiert den Gebrauch
verfügbares Rf-Spektrum
- Einschließen der Null-Wartezeit DFS (ZWDFS) um Kanal zu beschleunigen
Änderungen
• Gestützte Radiotechnologien:
- 802.11b: Direkt-Reihenfolgenverbreitungspektrum (DSSS)
- 802.11a/g/n/ac: Orthogonales Frequenz
Mehrkanalausrüstung (OFDM)
- 802.11ax: Orthogonale Frequenzmehrfachverbindungsstelle
Zugang (OFDMA) mit bis 16 Ressourceneinheiten (für
Kanal 80MHz)
• Gestützte Modulationsarten:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(eigene Erweiterung)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (eigene Erweiterung)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
Unterstützung des Hochdurchsatzes 1024-QAM802.11n (HT):
HT20/40
• sehr hohe Unterstützung des Durchsatzes 802.11ac (VHT):
VHT20/40/80/160
• Unterstützung der hohen Leistungsfähigkeit 802.11ax (ER): HE20/40/80/160
• Gestützte Datenraten (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 bis 300 (MCS0 zu MCS15, HT20
zu HT40)
- 802.11n (5GHz): 6,5 bis 600 (MCS0 zu MVC31, HT20
zu HT40)
- 802.11ac: 6,5 bis 3.467 (MCS0 zu MCS9, NSS = 1 bis 4,
VHT20 zu VHT160)
- 802.11ax (2.4GHz): 3,6 bis 574 (MCS0 zu MCS11, NSS = 1
bis 2 HE20 zu HE40)
- 802.11ax (5GHz): 3,6 bis 4.803 (MCS0 zu MCS11, NSS = 1
bis 4 HE20 zu HE160)
• Anhäufung des Pakets 802.11n/ac/ax: A-MPDU, A-MSDU
• Sendeleistung: Konfigurierbar mit Abstufungen von 0,5 dBm
• Maximale (Gesamtheit, leitete Gesamt), Sendeleistung
(begrenzt durch lokale gesetzliche Bestimmungen):
- 2,4 Gigahertz-Band: dBm +21 (18dBm pro Kette)
- 5 Gigahertz-Band: dBm +24 (dBm 18 pro Kette)
- Anmerkung: geleitete Sendeleistungsniveaus schließen Antenne aus
Gewinn. Für Sendeleistung des Gesamt (EIRP) addieren Sie Antennengewinn.
• Moderne zelluläre Koexistenz (ACC) setzt die Auswirkung herab
von der Störung von den Mobilfunknetzen
• Maximales kombinierendes Verhältnis (MRC) für verbessert
Empfängerleistung
• Zyklische Verzögerungs-/Schiebeverschiedenartigkeit (CDD/CSD) für verbessert
Downlink Rf-Leistung
• Zeit-raum Blockkodierung (STBC) für erhöhte Strecke und
verbesserte Aufnahme
• Paritätsprüfung von geringer Dichte (LDPC) auf Hochleistungsfähigkeits-Fehler
Korrektur und erhöhter Durchsatz
• Übertragen Sie die Strahl-Formung (TxBF) für erhöhtes Signal
Zuverlässigkeit und Strecke
• Wartezeit des Ziel-802.11ax (TWT) Niederleistungs zu stützen
Kundengeräte
• feines Regelungsmaß 802.11mc (FTM) für Präzision
Abstandserstreckung
Wi-Fiantennen
• AP-514: Vier (weibliche) RP-SMA Verbindungsstücke für externes
Doppelbandantennen (A0 bis A3, entsprechend
mit Radiochain 0 bis 3). Interner Verlust im schlimmsten Fall
zwischen Funkschnittstelle und Außenantenneverbindungsstücken
(wegen des diplexing Schaltkreises): 1.3dB in 2.4GHz und in 1.7dB herein
5GHz.
• AP-515: Vier integrierten Doppelband-downtilt
Allrichtungsantennen für 4x4 MIMO mit Spitze
Antennengewinn von 4.2dBi in 2.4GHz und in 7.5dBi in 5GHz.
Eingebaute Antennen werden für horizontale Decke optimiert
angebrachte Orientierung des AP. Der downtilt Winkel für
maximaler Gewinn ist ungefähr 30 Grad.
- Kombination der Muster von jeder der Antennen von
MIMO-Radios, der Höchstgewinn der effektiven Proantenne
Muster ist 3.8dBi in 2.4GHz und in 4.6dBi in 5GHz.

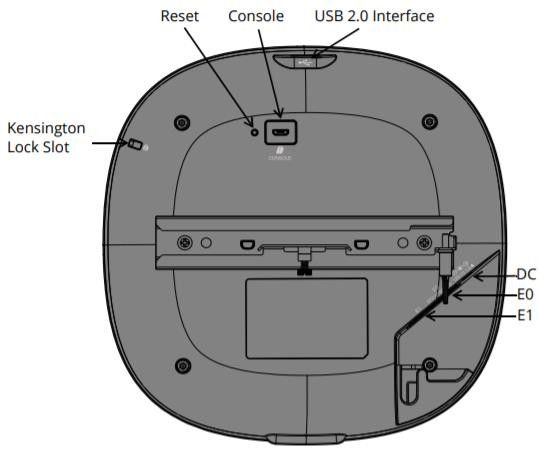

Zusätzliche Schnittstellen
• E0: Hafen HPE SmartRate (RJ-45, Maximum verhandelte
Geschwindigkeit 2.5Gbps)
- Selbst-Abfragung Verbindungsgeschwindigkeit (100/1000/2500BASE-T)
und MDI/MDX
- Geschwindigkeit 2.5Gbps stimmt mit NBase-T überein und
Spezifikationen 802.3bz
- PoE-PD: 48Vdc (nominales) 802.3af/at/bt (Klasse 3 oder höhere)
- Energiesparendes Ethernet 802.3az (EEE)
• E1: Netzwerkschnittstelle des Ethernets 10/100/1000BASE-T (RJ-45)
- Selbst-Abfragung von Verbindungsgeschwindigkeit und von MDI/MDX
- Energiesparendes Ethernet 802.3az (EEE)
• Unterstützung der Verbindungsanhäufung (LACP) zwischen beiden Netz
Häfen für Redundanz und die erhöhte Kapazität
• DC Spannung Schnittstelle: 12Vdc (nominal, +/- 5%), nimmt an
2.1mm/5.5mm Mitte-positiver Kreisstecker mit
9.5mm Länge
• Wirtsschnittstelle USBs 2,0 (Art ein Verbindungsstück)
- Fähig zum Auftreten bis bis 1A/zu 5W zu einem befestigten Gerät
• Radio Bluetooths 5 und Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: bis zur Sendeleistung 8dBm (Klasse 1) und
-95dBm empfangen Empfindlichkeit
- Zigbee: bis zu 8dBm empfangen Sendeleistung und -97dBm
Empfindlichkeit
- Integrierte vertikal polarisierte Rundstrahlantenne
mit ungefähr 30 Grad downtilt und Höchstgewinn von 3.5dBi
(AP-515) oder 4.9dBi (AP-514)
• Sicht-indictors (zwei Mehrfarbenled): für System und
Radiostatus
• Reset-Taste: Fabrikzurückstellen, LED-Modussteuerung (normal/weg)
• Serienkonsolenschnittstelle (eigenes, mikro--b USB
körperliche Steckfassung)
• Kensington-Sicherheitsschlitz
Stromversorgung und Leistungsaufnahme
• Das AP stützt direkte DC Spannung und Energie vorbei
Ethernet (PoE; auf Port-E0)
• Wenn beide Stromversorgung verfügbar ist, DC Spannung Nehmen
Priorität über PoE
• Stromversorgung wird separat verkauft; sehen Sie die Einrichtung
Informationsteil unten für Details
• Wenn Sie durch DC oder 802.3at angetrieben werden (Klasse 4)/802.3bt (Klasse
5) funktioniert PoE, das AP ohne Einschränkungen.
• Wenn Sie durch 802.3af angetrieben werden (Klasse 3) PoE und mit dem IPM
Eigenschaft ermöglichte, das AP beginnt oben in uneingeschränktem Modus,
aber es wendet möglicherweise Beschränkungen abhängig von dem PoE-Budget an
und Wirkleistung. Welche IPM-Beschränkungen zum zuzutreffen und herein
welcher Auftrag, programmierbar ist.
• Betrieb des AP mit einem 802.3af (Klasse 3 oder niedrigeres) PoE
Quelle und IPM-Behinderter wird nicht gestützt (außer AP
Inszenierung; keine Radios werden ermöglicht).
• Maximale Leistungsaufnahme (im schlimmsten Fall):
- DC trieb an: 16.0W
- PoE trieb an (802.3af, IPM ermöglichte): 13.5W
- PoE trieb an (802.3at/bt): 20.8W
- Alle Zahlen oben sind ohne ein externes USB-Gerät
angeschlossen. Wenn Auftreten die volle 5W Leistungsbilanz
zu solch einem Gerät die Zuwachs Energie (im schlimmsten Fall)
Verbrauch für das AP ist bis zu 5.7W (PoE trieb) an, oder
5.5W (DC trieb an).
• Maximale Leistungsaufnahme (im schlimmsten Fall) im Ruhezustand:
12.6W (PoE) oder 9.7W (DC)
• Maximale Leistungsaufnahme (im schlimmsten Fall) im Tiefschlaf
Modus: 5.9W (PoE) oder 1.5W (DC)
Befestigung von Details
Eine Schienenplatte ist auf der Rückseite vorinstalliert gewesen
AP. Diese Klammer wird benutzt, um das AP an irgendwelche von zu befestigen (verkauft
separat) Ausrüstungen anbringen; sehen Sie den Einrichtungsinformationsteil
unten für Details.
Mechanische Spezifikationen
• Maße/Gewicht (AP-515; Einheit, ausschließlich der Bergklammer):
- 200mm (W) x 200mm (d) x 46mm (H)
7,9" (W) x 7,9" (d) x 1,8" (H)
- 810g/28.5oz
• Maße/Gewicht (AP-515; Versenden):
- 230mm (W) x 220mm (d) x 72mm (H)
9,1" (W) x 8,7" (d) x 2,8" (H)
- 1010g/35.5oz
Klimaspezifikationen
• Betriebsbedingungen
- Temperatur: 0C zu +50C/+32F zu +122F
- Feuchtigkeit: 5% bis 93% kondensationsfrei
- AP ist das Plenum, das für Gebrauch in den Klimaanlageräumen veranschlagt wird
- ETS 300 019 Umwelt der Klasse 3,2
• Lagerung und Beförderungsbedingungen
- Temperatur: -40C zu +70C/-40F zu +158F
- Feuchtigkeit: 5% bis 93% kondensationsfrei
- ETS 300 019 Umwelt der Klassen 1,2 und 2,3
Zuverlässigkeit
Die mittlere Zeit zwischen Ausfall (MTBF): 560,000hours (64yrs) an +25C
Betriebstemperatur.
Regelnde Befolgung
• FCC/ISED
• CER markiert
• ROTES richtungweisendes 2014/53/EU
• EMC richtungweisendes 2014/30/EU
• Niederspannung richtungweisendes 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Bahn-Certs (nur AP-515):
- En-50155:2017 – Bahnanwendungen
- En-50121-1:2017 – Bahn-EMC
- En 50121-3-2 – Bahn-EMC
- En-50121-4:2016 – Bahnimmunität
- Iec 61373 ed2: 2008 – Bahnschock und Erschütterung
Zu Land-spezifischerer regelnder Information und
Zustimmungen, sehen bitte Ihren Aruba-Vertreter.
Regelnde Modellnummer
• AP-514: APIN0514
• AP-515: APIN0515
Bescheinigungen
• Bewertung des Plenums UL2043
• Wi-Fi Alliance:
- Wi-Fi ZUGELASSENES a, b, g, n, Wechselstrom, Axt
- WPA, WPA2 und WPA3 – Unternehmen mit CNSA-Wahl,
Persönlich (SAE), erhöht öffnen Sie sich (SCHULDEN Sie)
- WMM, WMM-PS, bewegliches Mehrband W-FI
- Passpoint (Freigabe 2)
- Wi-Fistandort
• Bluetooth-SIG
GARANTIE
Arubas begrenzte lebenslange Garantie Hardware.
MINIMALE BETRIEBSSYSTEM-SOFTWARE
VERSIONEN
• ArubaOS und Aruba InstantOS 8.4.0.0 (mit einigem
Beschränkungen). Für uneingeschränkte Operation, Gebrauch 8.6.0.0 oder später.
• ArubaOS 10.0.0.0
