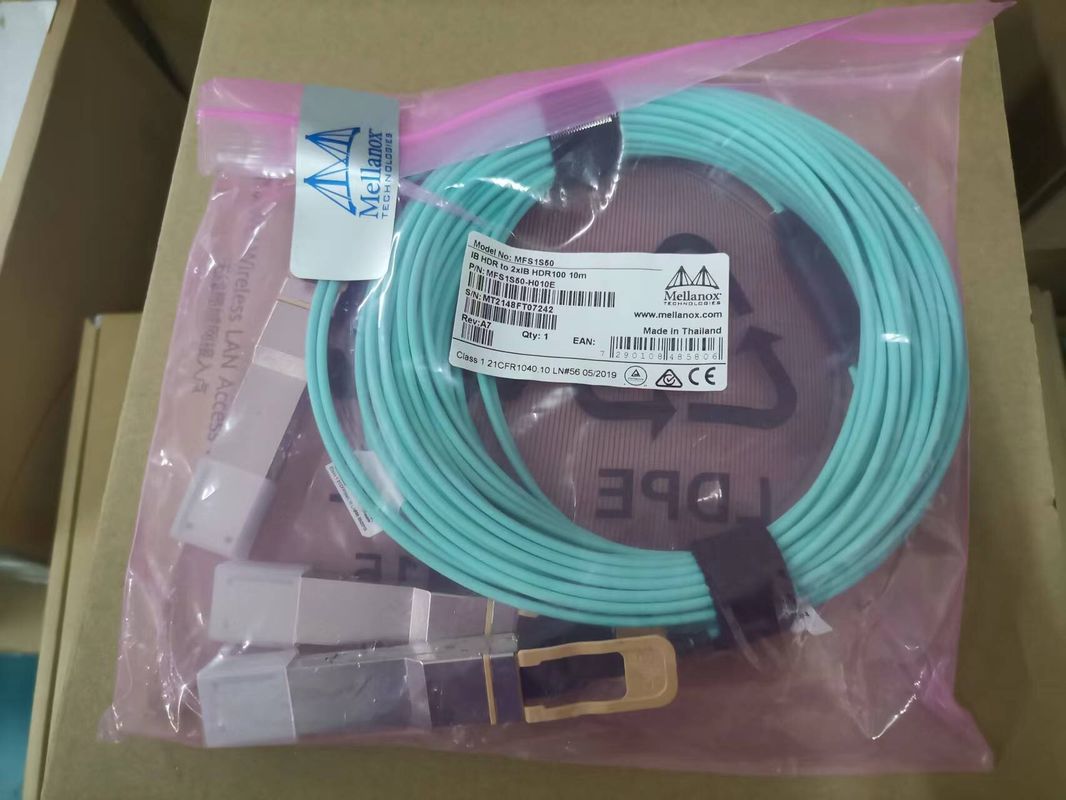

IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 zu 2xQSFP56)
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFS1S50-H005E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PCS |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 7-10 Werktage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram Xtransfer |
| Versorgungsmaterial-Fähigkeit: | 10000pcs/month |
|
Detailinformationen |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| Hervorheben: | HDR MMF Mellanox AOC,Teiler-Kabel Mellanox AOC,MFS1S50-H005E |
||
Produkt-Beschreibung

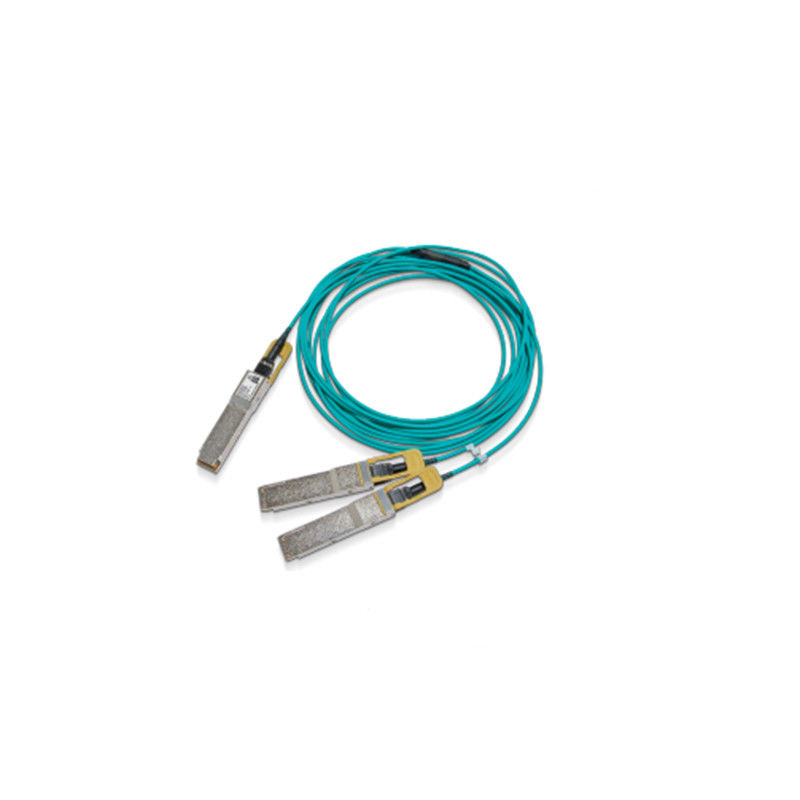

200 Gbit/s HDR zu 2x100 Gbit/s HDR100(QSFP56 zu 2xQSFP56) MMF Active Optical Splitter Kabel

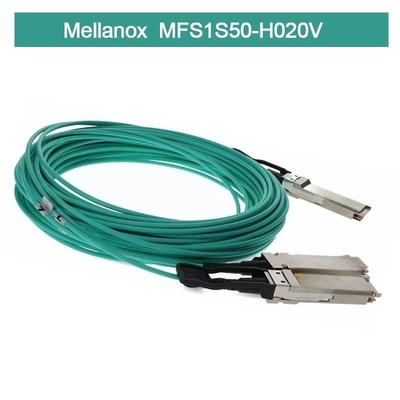

Mellanox® MFS1S50-H020V ist ein kostengünstiges, auf QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) basierendes aktives optisches Splitterkabel (AOC) mit 200 Gbit/s zu 2 x 100 Gbit/s, das für den Einsatz in 200 Gbit/s InfiniBand HDR (High Data Rate)-Systemen konzipiert wurde.
Das MFS1S50-H020V-Kabel ist konform mit SFF-8665 für die QSFP56-Stecklösung. Es bietet Konnektivität zwischen Systemeinheiten mit einem 200 Gbit/s-Anschluss auf der einen Seite und zwei separaten 100 Gbit/s-Anschlüssen auf der anderen Seite, wie z. B. einem Switch und zwei Servern. Das Kabel verbindet Datensignale von jedem der 4 MMF (Multi Mode Fiber)-Paare am einzelnen QSFP56-Ende mit dem Doppelpaar jedes der QSFP56-Multiport-Enden. Jedes QSFP56-Ende des Kabels umfasst einen EEPROM, der Produkt- und Statusüberwachungsinformationen liefert, die vom Host-System gelesen werden können.
Strenge Produktionstests gewährleisten die beste Installation, Leistung und Haltbarkeit direkt nach dem Auspacken.
Die einzigartigen aktiven Glasfaserkabellösungen von Mellanox’ bieten eine energieeffiziente Konnektivität für Rechenzentrum-Verbindungen. Sie ermöglichen eine höhere Portbandbreite, -dichte und -konfigurierbarkeit zu geringen Kosten und einen reduzierten Strombedarf in den Rechenzentren.
NVIDIA® MFS1S50-H020V ist ein kostengünstiges, auf QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) basierendes aktives optisches Splitterkabel (AOC) mit 200 Gbit/s zu 2 x 100 Gbit/s, das für den Einsatz in 200 Gbit/s InfiniBand (IB) HDR (High Data Rate)-Systemen konzipiert wurde.
Das MFS1S50-H020V-Kabel ist konform mit SFF-8665 für die QSFP56-Stecklösung. Es bietet Konnektivität zwischen Systemeinheiten mit einem 200 Gbit/s-Anschluss auf der einen Seite und zwei separaten 100 Gbit/s-Anschlüssen auf der anderen Seite, wie z. B. einem Switch und zwei Servern. Das Kabel verbindet Datensignale von jedem der 4 MMF (Multi Mode Fiber)-Paare am einzelnen QSFP56-Ende mit dem Doppelpaar jedes der QSFP56-Multiport-Enden. Jedes QSFP56-Ende des Kabels umfasst einen EEPROM, der Produkt- und Statusüberwachungsinformationen liefert, die vom Host-System gelesen werden können.MFS1S50-H020V
Die einzigartigen Kabellösungen von NVIDIA bieten eine energieeffiziente Konnektivität für Rechenzentrum-Verbindungen. Sie ermöglichen eine höhere Portbandbreite, -dichte und -konfigurierbarkeit zu geringen Kosten und einen reduzierten Strombedarf in den Rechenzentren.MFS1S50-H020V
Strenge Produktionstests gewährleisten die beste Installation, Leistung und Haltbarkeit direkt nach dem Auspacken.
MFS1S50-H020V Bestellinformationen
|
Bestellnummer
|
Beschreibung
|
|---|---|
| MFS1S50-H003V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 3 m |
| MFS1S50-H005V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 5 m |
| MFS1S50-H010V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 10 m |
| MFS1S50-H015V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 15 m |
| MFS1S50-H020V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 20 m |
| MFS1S50-H030V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 30 m |
Absolute maximale Spezifikationen
Absolute Maximalwerte sind Werte, über denen das Gerät beschädigt werden kann.
Ein dauerhafter Betrieb zwischen den Betriebsspezifikationen und den absoluten Maximalwerten ist nicht vorgesehen und kann zu einer dauerhaften Verschlechterung des Geräts führen.
Absolute Maximalwerte
|
Parameter
|
Min
|
Max
|
Einheiten
|
|---|---|---|---|
| Versorgungsspannung | -0,3 | 3,6 | V |
| Dateneingangsspannung | -0,3 | 3,465 | V |
| Steuereingangsspannung | -0,3 | 4,0 | V |
| Schwellenwert für Beschädigung | 3,4 | --- | dBm |
Umweltspezifikationen
Diese Tabelle zeigt die Umweltspezifikationen für das Produkt.
|
Parameter
|
Min
|
Max
|
Einheiten
|
|---|---|---|---|
| Lagertemperatur | -40 | 85 | °C |
Betriebsspezifikationen
Dieser Abschnitt zeigt den Wertebereich für den Normalbetrieb. Die Filterung der Stromversorgung der Host-Platine sollte wie in der SFF-Committee-Spezifikation empfohlen ausgelegt werden.
|
Parameter
|
Min
|
Typ
|
Max
|
Einheiten
|
Hinweise
|
|---|---|---|---|---|---|
| Versorgungsspannung (Vcc) | 3,135 | 3,3 | 3,465 | V | --- |
| Stromverbrauch 200 Gbit/s-Ende | --- | 4,5 | 5,0 | W | --- |
| Stromverbrauch 100 Gbit/s-Ende | --- | 3,0 | 3,5 | W | --- |
| Toleranz der Versorgungsspannung (10 Hz – 10 MHz) | 66 | --- | --- | mVpp | --- |
| Betriebsgehäusetemperatur | 0 | --- | 70 | °C | --- |
| Betriebsrelative Luftfeuchtigkeit | 5 | --- | 85 | % | --- |
Elektrische Spezifikationen
|
Parameter (pro Lane)
|
Min
|
Typ
|
Max
|
Einheiten
|
|---|---|---|---|---|
| Signalisierungsrate | -100 ppm | 53,125 | +100 ppm | GBd |
| Differenzielle Dateneingangsschwankung bei TP1a | TBD | --- | 900 | mVpp |
| Differenzielle Datenausgangsschwankung bei TP4 | --- | --- | 900 | mVpp |
| Nah-Ende ESMW | 0,265 | --- | --- | UI |
| Nah-Ende-Ausgangs-Eye-Höhe | 70 | --- | --- | mVpp |
| Ausgangs-Übergangszeit, 20 % bis 80 % | 9,5 | --- | --- | ps |
Hinweise:
- Mehrere Clock-Domains werden nur auf der Line-Side-Rx unterstützt. Die Host-Side-Rx unterstützt nur eine einzelne Clock-Domain.
- QSFP Tx CDR-Lock kann nur erfolgen, wenn Tx Lane 4 Daten überträgt.
Elektrostatische Entladung (ESD)
Dieses Produkt ist mit den ESD-Pegeln in typischen Rechenzentrumsbetriebsumgebungen kompatibel und gemäß den im Abschnitt zur Einhaltung gesetzlicher Vorschriften aufgeführten Standards zertifiziert. Das Produkt wird mit Schutzkappen auf allen Anschlüssen geliefert, um es während des Versands zu schützen. Beim normalen Umgang und Betrieb von Hochgeschwindigkeitskabeln und optischen Transceivern ist ESD beim Einsetzen in den QSFP-Käfig des Servers/Switches von Bedeutung. Daher müssen die üblichen ESD-Handhabungsvorkehrungen beachtet werden. Dazu gehören die Verwendung von geerdeten Handgelenk-/Schuhbändern und ESD-Böden, wo immer ein Kabel/Transceiver entnommen/eingesetzt wird. Elektrostatische Entladungen an der Außenseite des Host-Gerätegehäuses nach der Installation unterliegen den ESD-Anforderungen auf Systemebene.
Handhabung und Reinigung
Der Transceiver kann durch Einwirkung von Stromstößen und Überspannungen beschädigt werden. Achten Sie darauf, die Einwirkung auf die in den absoluten Maximalwerten definierten Bedingungen zu beschränken. Beachten Sie die üblichen Handhabungsvorkehrungen für elektrostatisch empfindliche Geräte. Der Transceiver wird mit Staubkappen sowohl am elektrischen als auch am optischen Anschluss geliefert. Die Kappe am optischen Anschluss sollte immer angebracht sein, wenn kein Glasfaserkabel angeschlossen ist. Der optische Anschluss hat eine vertiefte Anschlussfläche, die freiliegt, wenn weder ein Kabel noch eine Kappe vorhanden ist.
Reinigen Sie vor dem Einsetzen des Glasfaserkabels den Kabelanschluss, um eine Kontamination zu verhindern. Die Staubkappe stellt sicher, dass die Optik sauber bleibt und keine zusätzliche Reinigung erforderlich ist. Im Falle einer Kontamination sollten Standard-Reinigungswerkzeuge und -methoden verwendet werden. Flüssigkeiten dürfen nicht aufgetragen werden.
Komplettlösungsanbieter. Wir bieten einen One-Stop-Shop für Netzwerke. Von der Hardware (Switches, NICs, Verbindungen) bis zur Software (OS, Management, Firmware) und Support erfüllt unser breites Portfolio Ihre Netzwerkanforderungen. Über das Netzwerk hinaus gewährleistet unser Ökosystem die Kompatibilität mit anderen NVIDIA-Produkten sowie Angeboten von wichtigen Partnern und OEMs.
Entlastung + Leistung für Server und Speicher. Ob Sie Anwendungen mit InfiniBand oder RoCE beschleunigen oder wichtige Workloads über DPU isolieren, unsere softwaredefinierten, hardwarebeschleunigten Angebote ermöglichen es Ihnen, Ihre Rechen- und Speicherressourcen Anwendungen und nicht der Netzwerkverwaltung zu widmen.
Interoperabilität
Für Konfigurationen, die mit den AOCs getestet wurden, lesen Sie bitte den Qualifizierungsbericht auf Systemebene (SLP).
Ratenauswahl
Das AOC unterstützt die Ratenauswahl, die durch Schreiben in die Register 0x57-0x58 gesteuert wird. Zwei Bits sind für jede Empfänger-Lane in Byte 0x57 (87dec, Rxn_Rate_Select) und zwei Bits für jede Sender-Lane in Byte 0x58 (88dec, Txn_Rate_Select) zugewiesen, um bis zu vier Bitraten anzugeben, wie in SFF-8636 Rev 2.9.2 Tabelle 6-5 XN_RATE_SELECT ENCODINGS definiert. Alle vier Lanes müssen denselben Ratenauswahlwert haben.
Die folgende Tabelle gibt die Rate für jede Ratenauswahleinstellung an.
Ratenauswahl-Codierungen
|
Ratenauswahlwert
|
Betriebsrate (GBd)
|
|---|---|
| 01 | 10,31250 NRZ |
| 10 | 25,78125 NRZ |
| 11 | 26,56250 PAM4 |
Mechanische Spezifikationen
|
Parameter |
Wert | Einheiten | |
|---|---|---|---|
| Durchmesser | 3 +/-0,2 | mm | |
| Minimaler Biegeradius | 30 | mm | |
| Längentoleranz | Länge < 5 m | +300 /-0 | mm |
| 5 m ≤ Länge < 50 m | +500 / -0 | ||
| 50 m ≤ Länge | +1000 /-0 | ||
| Kabelfarbe | Aqua | --- | |
