Mellanox Kabel MFP7E20-N010 Multimode MPO-12/APC auf 2x MPO-12/APC Passiv-Glasfaserkabel, 10m
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E20-N010 |
| Dokumentieren: | MFP7E20-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Produktmodell: | MFP7E20-N010 | Kabeltyp: | Multimode Passive Faserkabel |
|---|---|---|---|
| Länge: | 10 m | Fasertyp: | OM4, 50/125 µm |
| Anschlüsse: | MPO-12/APC (weiblich) | Einfügungsverlust: | ≤ 0,35 + 0,0004 × L db |
| Hervorheben: | QSFP+ Mellanox AOC,56Gb/S Mellanox AOC,Kabel aoc 10m qsfp+ |
||
Produkt-Beschreibung

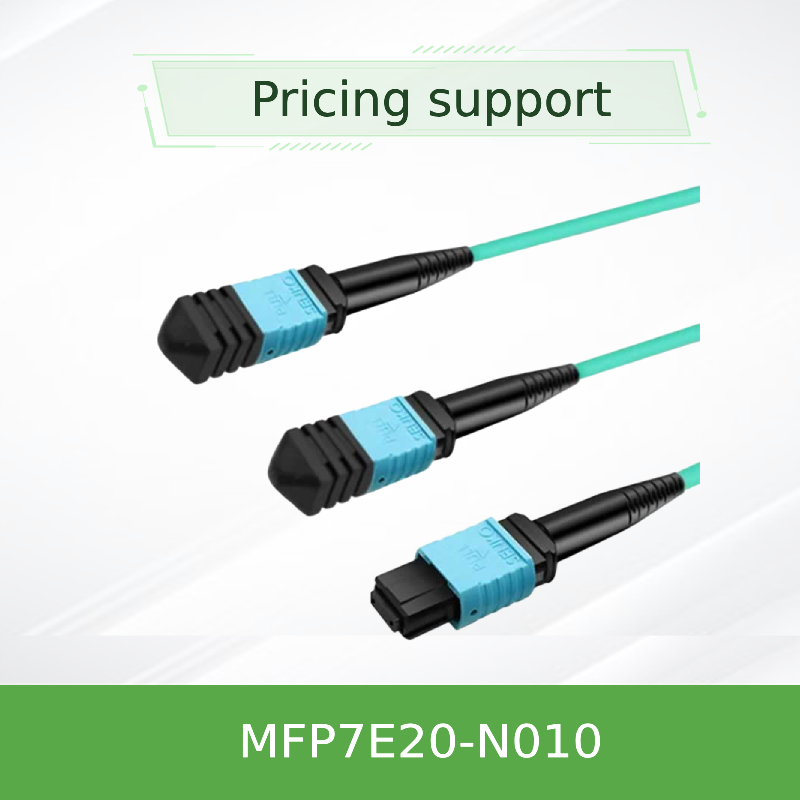

NVIDIA MFP7E20-N010 Multimode MPO-12/APC auf 2x MPO-12/APC Passiv-Glasfaserkabel, 10 m
1. Produktübersicht
Das NVIDIA MFP7E20-N010 ist ein hochleistungsfähiges, multimodes, 4-Kanal-zu-zwei-2-Kanal-Splitter-Passiv-Glasfaserkabel, das für die Interkonnektivität von Rechenzentren der nächsten Generation entwickelt wurde. Dieses Glasfaserkabel verfügt an beiden Enden über MPO-12/APC-Steckverbinder, die minimale Rückreflexion und überlegene Signalintegrität gewährleisten. Es wurde entwickelt, um Hochgeschwindigkeits-Datenübertragungsprotokolle wie InfiniBand NDR, Ethernet und NVLink zu unterstützen, was es zu einer idealen Lösung für die Verbindung von Hochleistungs-Computing- und Speichersystemen macht.
2. Hauptmerkmale
- Flexibler runder LSZH (Low Smoke Zero Halogen) Außenmantel für einfache Installation und erhöhte Sicherheit
- Push-Pull-Verriegelungsmechanismus für sicheres und schnelles Anschließen/Trennen
- Female-to-Female MPO-12/APC-Steckverbinder mit 8-Grad-Winkelpolitur zur Reduzierung der optischen Rückreflexion
- 50/125 µm OM4 Multimode-Fasern, die Reichweiten von bis zu 50 Metern unterstützen
- Typ-B-Crossover-Faserausrichtung für direkte Transceiver-zu-Transceiver-Verbindung
- Konform mit Telcordia GR-1435 und IEC-Standards für Zuverlässigkeit und Leistung
3. Kerntechnologie & Standards
Dieses passive Glasfaserkabel verwendet Industriestandard-MPO-12/APC-Steckverbinder, die mit IEC 61754-7 und ANSI/TIA/EIA 604-5 konform sind. Die Winkelpolitur (APC) gewährleistet eine Rückflussdämpfung von ≥35 dB, was für die Aufrechterhaltung der Signalqualität in Hochgeschwindigkeitsumgebungen entscheidend ist. Das Kabel unterstützt InfiniBand NDR, 400GbE und NVLink-Protokolle und ist somit vielseitig für eine Reihe von Hochleistungsanwendungen einsetzbar.
4. Funktionsweise
Das Kabel verwendet ein Typ-B-Crossover-Verkabelungsschema, bei dem Sendespur von einem Ende zu Empfangsspuren am gegenüberliegenden Ende geleitet werden. Der MPO-12/APC-Steckverbinder greift präzise in kompatible Transceiver ein und verwendet Ausrichtungsstifte und -löcher für eine genaue Faserpositionierung. Die 8 aktiven Fasern ermöglichen die bidirektionale Kommunikation, während 4 zusätzliche Fasern als Festigkeitselemente dienen.
5. Typische Anwendungen
- Verbindung von OSFP DR8 Twin-Port-Transceivern in NVIDIA-Switches mit ConnectX-7-Adaptern oder BlueField-3-DPUs
- Kurzstrecken-Glasfaserverbindungen in Hochleistungs-Rechenzentren und HPC-Clustern
6. Spezifikationen & Auswahlhilfe
| Parameter | Wert |
|---|---|
| Produktmodell | MFP7E20-N010 |
| Kabeltyp | Multimode-Passiv-Glasfaserkabel |
| Länge | 10 m |
| Fasertyp | OM4, 50/125 µm |
| Steckverbinder | MPO-12/APC (Female) |
| Einfügedämpfung | ≤ 0,35 + 0,0004×L dB |
| Rückflussdämpfung | ≥ 35 dB |
| Mantelfarbe | Aqua |
| Betriebstemperatur | 0°C bis 70°C |
7. Vorteile & Verkaufsargumente
- Überlegene optische Leistung mit geringer Einfügedämpfung und hoher Rückflussdämpfung
- Konzipiert für die Kompatibilität mit den Hochgeschwindigkeits-Transceivern und -Systemen von NVIDIA
- Robuste Konstruktion mit LSZH-Mantel für Sicherheit in unternehmenskritischen Umgebungen
- Vorkonfektioniert und werkseitig getestet für sofortige Zuverlässigkeit
8. Service & Support
Wir bieten 24/7 Kundenberatung und technischen Support. Alle Produkte werden mit einer Garantie geliefert und vor dem Versand getestet. Mengenrabatte und kundenspezifische Längenoptionen sind verfügbar.
9. Häufig gestellte Fragen
F: Kann dieses Kabel mit QSFP112-Transceivern verwendet werden?
A: Ja, die Splitterenden sind sowohl mit OSFP- als auch mit QSFP112-Transceivern kompatibel.
F: Was ist die maximal unterstützte Länge?
A: Das Kabel unterstützt bis zu 50 Meter mit OM4-Multimode-Faser.
F: Handelt es sich um ein Crossover- oder ein Straight-Through-Kabel?
A: Es ist ein Typ-B-Crossover-Passiv-Glasfaserkabel.
10. Handhabung & Vorsichtsmaßnahmen
- Verwenden Sie vor dem Stecken immer optische Steckverbinderreiniger
- Entfernen Sie die Staubschutzkappen erst, wenn Sie bereit sind, das Kabel zu installieren
- Vermeiden Sie ein Biegen unterhalb des Mindestradius von 30 mm
- Mischen Sie keine MPO-12/APC- mit MPO-12/UPC-Steckverbindern
