200Gb/s HDR zum optischen Teiler-Kabel 2x100Gb/s HDR100 (QSFP56 zu 2xQSFP56) MMFActive

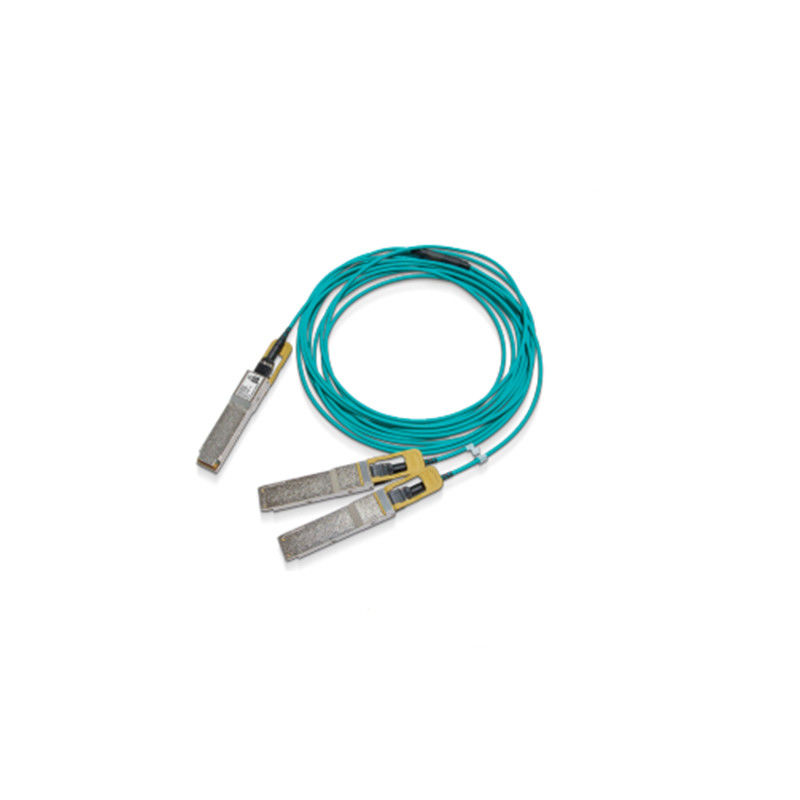

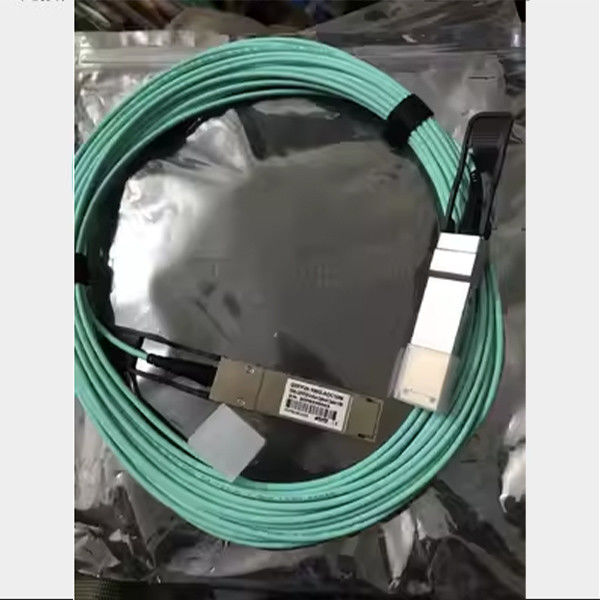

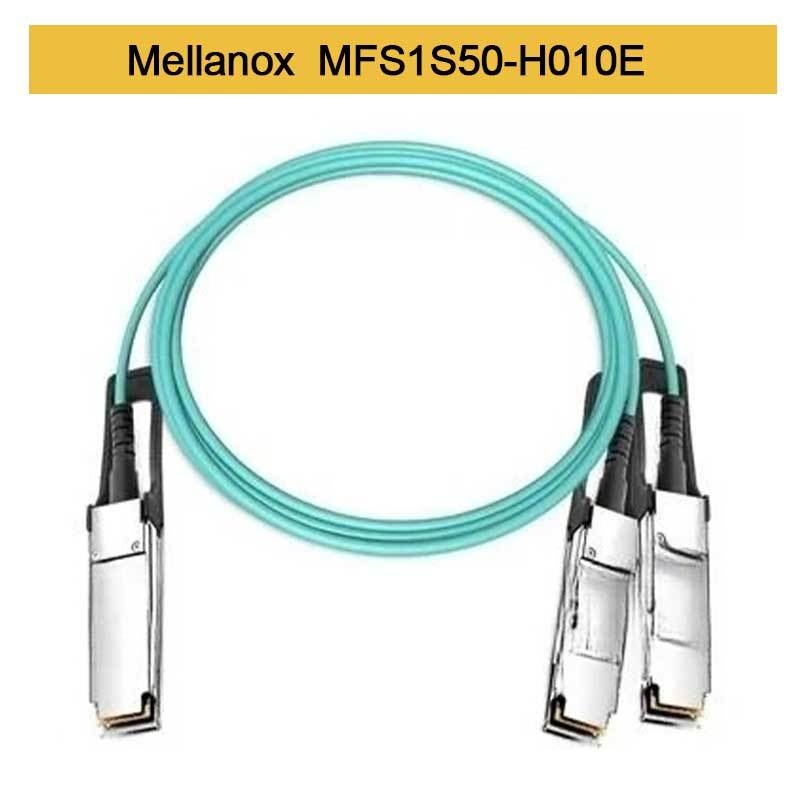

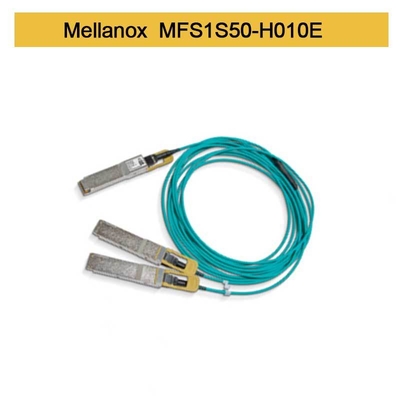

Mellanox® MFS1S50-HxxxE ist ein VCSEL-ansässiges QSFP56 (vertikaler Hohlraum-Oberfläche-ausstrahlender Laser), kosteneffektives 200Gb/s 2 zum aktiven optischen Teilerkabel x 100Gb/s (AOC) bestimmt für Gebrauch in Systemen 200Gb/s InfiniBand HDR (hohe Datenrate).

Das MFS1S50-HxxxE Kabel ist mit SFF-8665 für die steckbare Lösung QSFP56 konform. Es liefert Zusammenhang zwischen Zentraleinheiten mit einem Verbindungsstück 200Gb/s auf einer Seite und zwei verschiedenen Verbindungsstücken 100Gb/s auf der anderen Seite, wie einem Schalter und zwei Servern. Das Kabel schließt Datensignale von jedem der 4 Paare MMF (Faser in mehreren Betriebsarten) am einzelnen Ende QSFP56 an die Doppelpaare von jedem der multiport QSFP56 Enden an. Jedes Ende QSFP56 des Kabels enthält ein EEPROM, das Produkt bereitstellen und den Status, der Informationen überwacht, die durch das Wirtssystem gelesen werden kann.

Die rigorose Produktionsprüfung stellt die beste Aus-von-dkasteninstallationserfahrung, -leistung und -haltbarkeit sicher.

Mellanoxs einzigartige Qualität, die aktive LWL - Kabel-Lösungen macht-leistungsfähigen Zusammenhang für Rechenzentrum zur Verfügung stellen, verbindet sich untereinander. Sie ermöglichen höherer Portbandbreite, Dichte und Flexibililtät zu niedrigen Kosten und verringerter Leistungsbedarf in den Rechenzentren.

NVIDIA® MFS1S50 ist ein VCSEL-ansässiges QSFP56 (vertikaler Hohlraum-Oberfläche-ausstrahlender Laser), kosteneffektives 200Gb/s 2 zum aktiven optischen Teilerkabel x 100Gb/s (AOC) bestimmt für Gebrauch in Systemen 200Gb/s InfiniBand (IB) HDR (hohe Datenrate).

Das Kabel MFS1S50 ist mit SFF-8665 für die steckbare Lösung QSFP56 konform. Es liefert Zusammenhang zwischen Zentraleinheiten mit einem Verbindungsstück 200Gb/s auf einer Seite und zwei verschiedenen Verbindungsstücken 100Gb/s auf der anderen Seite, wie einem Schalter und zwei Servern. Das Kabel schließt Datensignale von jedem der 4 Paare MMF (Faser in mehreren Betriebsarten) am einzelnen Ende QSFP56 an die Doppelpaare von jedem der multiport QSFP56 Enden an. Jedes Ende QSFP56 des Kabels enthält ein EEPROM, das Produkt bereitstellen und den Status, der Informationen überwacht, die durch das Wirtssystem gelesen werden kann.

Nvidias Einzigartigqualitäts-Kabellösungen stellen macht-leistungsfähigen Zusammenhang für Rechenzentrum sich untereinander verbindet zur Verfügung. Es ermöglicht höherer Hafenbandbreite, Dichte und Flexibililtät zu niedrigen Kosten und verringerter Leistungsbedarf in den Rechenzentren.

Die rigorose Produktionsprüfung stellt die beste Aus-von-dkasteninstallationserfahrung, -leistung und -haltbarkeit sicher.

Einrichtungs-Informationen

Absolute maximale Spezifikationen

Absolute Maximalleistungen sind die, über denen hinaus Schaden möglicherweise des Gerätes auftritt.

Verlängerte Operation zwischen den Betriebsspezifikationen und den absoluten Maximalleistungen wird nicht beabsichtigt möglicherweise und verursacht dauerhafte Gerätverminderung.

Absolute Maximalleistungen

Klimaspezifikationen

Diese Tabelle zeigt die Klimaspezifikationen für das Produkt.

Betriebsspezifikationen

Dieser Abschnitt zeigt die Strecke der Werte für Normalbetrieb. Die Wirtsbrett-Stromversorgungsentstörung sollte entworfen sein, wie im SFF-Ausschuss-speziellen empfohlen worden.

Elektrische Spezifikationen

Anmerkungen:

• Mehrfache Uhrgebiete werden nur auf Linie-seitiges Rx gestützt. Wirtsseite Rx stützt nur ein einzelnes Uhrgebiet.
• QSFP Tx CDRverschluß kann nur auftreten, wenn Tx-Weg 4 Daten überträgt.

Elektrostatische Entladung (ESD)

Dieses Produkt ist mit ESD-Niveaus in den typischen Betriebsumgebungen des Rechenzentrums und in Übereinstimmung mit den Standards bestätigt kompatibel, die im regelnden Befolgungs-Abschnitt aufgelistet werden. Das Produkt wird mit Schutzkappen auf allen Verbindungsstücken versendet, um es während des Verschiffens zu schützen. In der normalen Behandlung und in der Operation von Hochgeschwindigkeitskabeln und von optischen Transceivers, ist ESD von Belang während der Einfügung in den QSFP-Käfig des Servers/des Schalters. Folglich muss Standard-ESD, der Vorkehrungen behandelt, beobachtet werden. Diese schließen Gebrauch der geerdeten Handgelenk-/Schuhbügel und ESD-Bodens ein, wohin ein Kabel/ein Transceiver extrahiert wird,/eingefügt. Elektrostatische Entladungen zum Äußeren der Fahrgestelle des Hostequipments, nachdem Installation abhängig von Systemebene ESD-Anforderungen sind.

Behandlung und Säubern

Der Transceiver kann durch Belichtung zu den Stromstößen und über Spannungsereignissen beschädigt werden. Mach's gut, um Aussetzung zu den Bedingungen einzuschränken, die in den absoluten Maximalleistungen definiert werden. Beachten Sie normale Behandlungsvorkehrungen für elektrostatische Entladung-empfindliche Geräte. Der Transceiver wird mit Staubkappen auf dem elektrischen und optischen Hafen versendet. Die Kappe auf dem optischen Hafen sollte immer existieren, wenn es kein angeschlossenes LWL - Kabel gibt. Der Optikstecker hat eine vertiefte Verbindungsstückoberfläche, die herausgestellt wird, wann immer sie kein Kabel noch Kappe hat.

Vor Einfügung des LWL - Kabels, säubern Sie das Kabelverbindungsstück, um Verschmutzung an ihr zu verhindern. Die Staubkappe garantiert, dass die Optik sauber bleiben und keine zusätzliche Reinigung erforderlich sein sollte. Im Falle der Verschmutzung sollten Standardreinigungswerkzeuge und Methoden angewendet werden. Flüssigkeiten dürfen nicht angewendet werden.

Interoperabilität

Für die Konfigurationen, die mit der AOCS beziehen Sie geprüft werden bitte sich, den auf Qualifikationsbericht des Produktes der Systemebene (SLP).

Rate Select

Das AOC stützt die ausgewählte Rate, die gesteuert wird, indem man zu den Registern 0x57-0x58 schreibt. Zwei Bits werden für jeden Empfängerweg im Byte 0x57 (87dec, Rxn_Rate_Select) und in zwei Bits für jeden Übermittlerweg im Byte 0x58 (88dec, Txn_Rate_Select) zugewiesen um bis vier Bitgeschwindigkeiten zu spezifizieren, wie in Rev SFF-8636 2.9.2 Tabelle 6-5 XN_RATE_SELECT KODIERUNGEN definiert. Alle vier Wege werden angefordert, um den gleichen ausgewählten Wert der Rate zu haben.

Die untengenannte Tabelle spezifiziert die Rate für jede ausgewählte Einstellung der Rate.

Rate Select Encodings

Mechanische Spezifikationen

Hochgeschwindigkeits verbindet sich untereinander
Das späteste schnelle Wachstum, im Rechenzentrumverkehr und in der Wolkendatenverarbeitung, hat ungeheure Zunahmen des Maschine-zumaschinenverkehrs wegen der schnellen Annahme der Servervirtualisierung, der Software-Netze (SDNs) und der Inwolkendatenverarbeitung ergeben. Fügen Sie jetzt die enormen Bandbreitenanforderungen für Vernetzungsterabyte von Daten für die Ausbildung von künstlichen GPU-ansässigen Systemen der Lernfähigkeit einer Maschine der Intelligenz (AI) (ml) hinzu.

Dieses fährt enorme Nachfragen nach hohen Bandbreiten- und Niedriglatenznetzen. Hochgeschwindigkeits-DAC- und AOC-Kabel und optischer Transceiver verbindet sich spielen eine entscheidende Rolle in diesen modernen Rechenzentrumtechnologien untereinander.

Die Produktfamilie NVIDIA® Mellanox® LinkX® von Kabeln und Transceivers stellt die kompletteste Linie der Industrie von 10, 25, 40, 50, 100, 200 und 400GbE im Ethernet und EDR, HDR und NDR in InfiniBand-Produkten für Wolke, HPC, Netz 2,0, Unternehmen, Telco, Lagerung und künstliche Intelligenz, Rechenzentrumanwendungen zur Verfügung.

Kabel und Transceivers LinkX sind häufig benutzt, Höchst-vongestellschalter mit Netzadaptern in Servern NVIDIAS GPUs und CPU und Lagerung abwärts zu verbinden und/oder aufwärts in den Schalter-zuschalteranwendungen während der Netzwerk-Infrastruktur.
