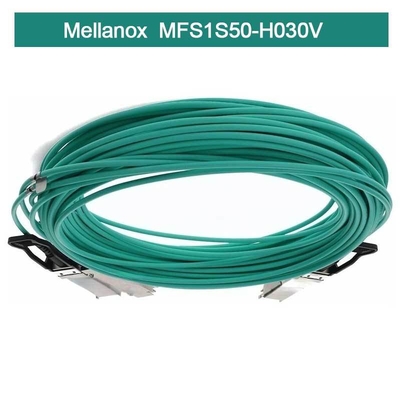

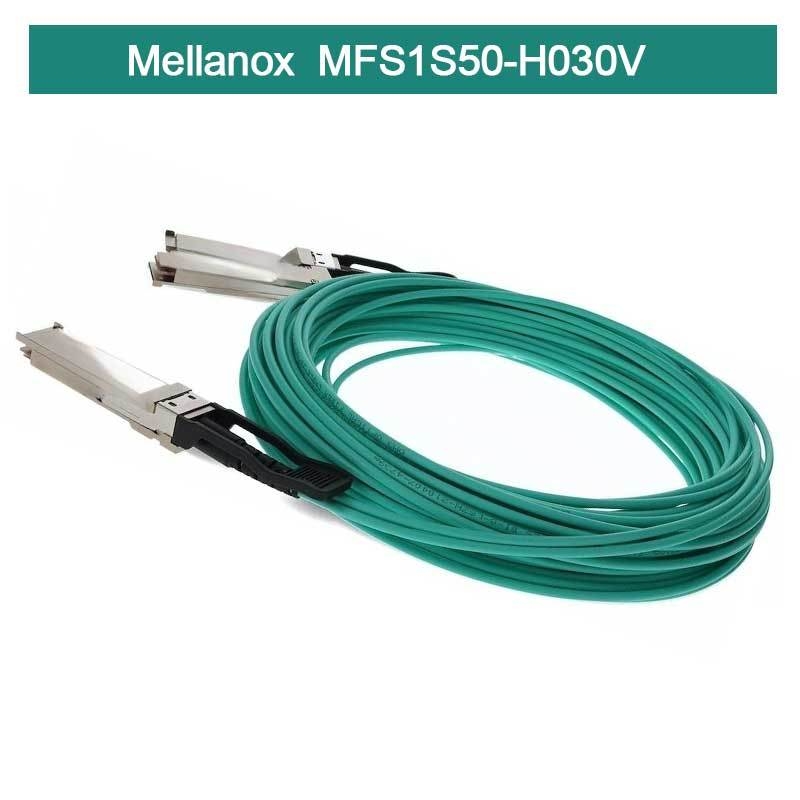

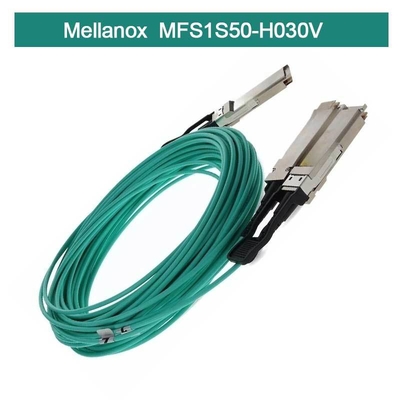

Infiniband Mellanox AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 neu und original
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFS1S50-H030V |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 7-10days |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram Xtransfer |
| Versorgungsmaterial-Fähigkeit: | 10000PCS/MONTH |
|
Detailinformationen |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| Hervorheben: | Mellanox HDR100 infiniband Kabel,ETH-mellanox infiniband Kabel,Mellanox HDR100 Teilerkabel |
||
Produkt-Beschreibung

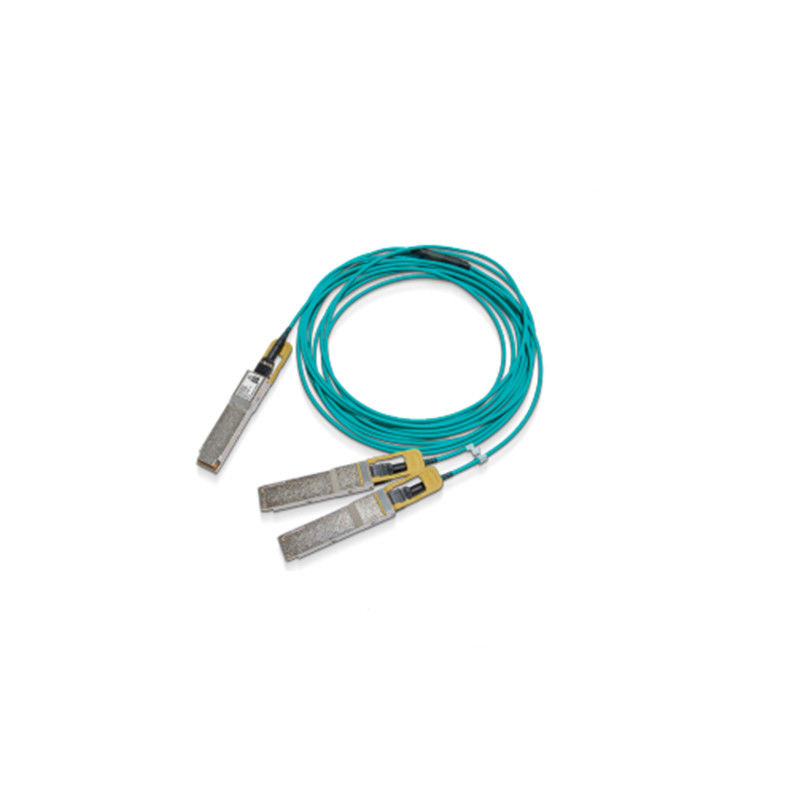

200 Gbit/s HDR zu 2x100 Gbit/s HDR100 (QSFP56 zu 2xQSFP56) MMF Active Optical Splitter Kabel
Mellanox® MFS1S50-HxxxE ist ein kostengünstiges, auf QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) basierendes aktives optisches Splitterkabel (AOC) mit 200 Gbit/s zu 2 x 100 Gbit/s, das für den Einsatz in 200 Gbit/s InfiniBand HDR (High Data Rate)-Systemen konzipiert wurde.
Das MFS1S50-HxxxE-Kabel ist konform mit SFF-8665 für die steckbare QSFP56-Lösung. Es bietet Konnektivität zwischen Systemeinheiten mit einem 200 Gbit/s-Anschluss auf der einen Seite und zwei separaten 100 Gbit/s-Anschlüssen auf der anderen Seite, wie z. B. einem Switch und zwei Servern. Das Kabel verbindet Datensignale von jedem der 4 MMF (Multi Mode Fiber)-Paare am einzelnen QSFP56-Ende mit dem Doppelpaar jedes der QSFP56-Multiport-Enden. Jedes QSFP56-Ende des Kabels umfasst einen EEPROM, der Produkt- und Statusüberwachungsinformationen liefert, die vom Host-System gelesen werden können.
Strenge Produktionstests gewährleisten die beste Inbetriebnahmeerfahrung, Leistung und Haltbarkeit.
Die einzigartigen hochwertigen aktiven Glasfaserkabellösungen von Mellanox’ bieten eine energieeffiziente Konnektivität für Rechenzentrum-Verbindungen. Sie ermöglichen eine höhere Portbandbreite, -dichte und -konfigurierbarkeit zu geringen Kosten und einen reduzierten Strombedarf in den Rechenzentren.
NVIDIA® MFS1S50 ist ein kostengünstiges, auf QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) basierendes aktives optisches Splitterkabel (AOC) mit 200 Gbit/s zu 2 x 100 Gbit/s, das für den Einsatz in 200 Gbit/s InfiniBand (IB) HDR (High Data Rate)-Systemen konzipiert wurde.
Das MFS1S50-Kabel ist konform mit SFF-8665 für die steckbare QSFP56-Lösung. Es bietet Konnektivität zwischen Systemeinheiten mit einem 200 Gbit/s-Anschluss auf der einen Seite und zwei separaten 100 Gbit/s-Anschlüssen auf der anderen Seite, wie z. B. einem Switch und zwei Servern. Das Kabel verbindet Datensignale von jedem der 4 MMF (Multi Mode Fiber)-Paare am einzelnen QSFP56-Ende mit dem Doppelpaar jedes der QSFP56-Multiport-Enden. Jedes QSFP56-Ende des Kabels umfasst einen EEPROM, der Produkt- und Statusüberwachungsinformationen liefert, die vom Host-System gelesen werden können.
Bestellinformationen
|
Bestellnummer
|
Beschreibung
|
|---|---|
| MFS1S50-H003V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 3 m |
| MFS1S50-H005V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 5 m |
| MFS1S50-H010V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 10 m |
| MFS1S50-H015V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 15 m |
| MFS1S50-H020V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 20 m |
| MFS1S50-H030V | Aktives optisches NVIDIA-Kabel, 200 Gbit/s zu 2x100 Gbit/s IB HDR, QSFP56 zu 2xQSFP56, 30 m |
Absolute Maximalwerte
Absolute Maximalwerte sind Werte, über denen das Gerät beschädigt werden kann.
Ein dauerhafter Betrieb zwischen den Betriebsspezifikationen und den absoluten Maximalwerten ist nicht vorgesehen und kann zu einer dauerhaften Verschlechterung des Geräts führen.
Elektrostatische Entladung (ESD)
Dieses Produkt ist mit ESD-Pegeln in typischen Rechenzentrumsbetriebsumgebungen kompatibel und gemäß den im Abschnitt zur Einhaltung gesetzlicher Vorschriften aufgeführten Standards zertifiziert. Das Produkt wird mit Schutzkappen auf allen Anschlüssen geliefert, um es während des Transports zu schützen. Beim normalen Umgang und Betrieb von Hochgeschwindigkeitskabeln und optischen Transceivern ist ESD beim Einsetzen in den QSFP-Käfig des Servers/Switches von Bedeutung. Daher müssen die üblichen ESD-Handhabungsvorkehrungen beachtet werden. Dazu gehören die Verwendung von geerdeten Handgelenk-/Schuhbändern und ESD-Böden, wo immer ein Kabel/Transceiver entnommen/eingesetzt wird. Elektrostatische Entladungen an der Außenseite des Gehäuses der Host-Geräte nach der Installation unterliegen den ESD-Anforderungen auf Systemebene.
Handhabung und Reinigung
Der Transceiver kann durch Einwirkung von Stromstößen und Überspannungen beschädigt werden. Achten Sie darauf, die Einwirkung auf die in den absoluten Maximalwerten definierten Bedingungen zu beschränken. Beachten Sie die üblichen Handhabungsvorkehrungen für elektrostatisch empfindliche Geräte. Der Transceiver wird mit Staubkappen sowohl am elektrischen als auch am optischen Anschluss geliefert. Die Kappe am optischen Anschluss sollte immer angebracht sein, wenn kein Glasfaserkabel angeschlossen ist. Der optische Anschluss hat eine vertiefte Anschlussfläche, die freiliegt, wenn weder ein Kabel noch eine Kappe vorhanden ist.
Vor dem Einsetzen des Glasfaserkabels reinigen Sie den Kabelanschluss, um eine Kontamination zu verhindern. Die Staubkappe stellt sicher, dass die Optik sauber bleibt und keine zusätzliche Reinigung erforderlich ist. Im Falle einer Kontamination sollten Standard-Reinigungswerkzeuge und -methoden verwendet werden. Flüssigkeiten dürfen nicht aufgetragen werden.
Interoperabilität
Für Konfigurationen, die mit den AOCs getestet wurden, lesen Sie bitte den Qualifizierungsbericht auf Systemebene (SLP).
Ratenauswahl
Das AOC unterstützt die Ratenauswahl, die durch Schreiben in die Register 0x57-0x58 gesteuert wird. Zwei Bits sind für jede Empfänger-Lane in Byte 0x57 (87dez, Rxn_Rate_Select) und zwei Bits für jede Sender-Lane in Byte 0x58 (88dez, Txn_Rate_Select) zugewiesen, um bis zu vier Bitraten anzugeben, wie in SFF-8636 Rev 2.9.2 Tabelle 6-5 XN_RATE_SELECT ENCODINGS definiert. Alle vier Lanes müssen denselben Ratenauswahlwert haben.
Die folgende Tabelle gibt die Rate für jede Ratenauswahleinstellung an.
Ratenauswahl-Codierungen
|
Ratenauswahlwert
|
Betriebsrate (GBd)
|
|---|---|
| 01 | 10,31250 NRZ |
| 10 | 25,78125 NRZ |
| 11 | 26,56250 PAM4 |
LinkX AOC-Kabel sind in Small Form-Factor Pluggable (SFP) und Quad Small Form-Factor Pluggable (QSFP) sowie in 10 und 25G Non-Return-to-Zero (NRZ) und 50G-4-Level Pulse-Amplitude-Modulation (PAM4)-Leitungsraten erhältlich. Mit 100-prozentigen Werkstests in End-to-End-Konfigurationen bieten alle LinkX AOC-Kabel extrem niedrige BER im Vergleich zu Industriestandards und Wettbewerbern. Dies verbessert die Systemleistung und -zuverlässigkeit und gewährleistet eine optimale Signalintegrität mit der besten End-to-End-Leistung.
Leichtgewicht, hoher Luftstrom, große Reichweite
LinkX AOC-Kabel werden aufgrund ihres günstigen Preis-Leistungs-Verhältnisses und der erhöhten Zuverlässigkeit gegenüber konfektionierten Transceivern häufig in Cloud- und Supercomputern eingesetzt. LinkX AOCs entsprechen denselben Splitterkonfigurationen wie Direct-Attach-Copper (DAC)-Kabel, sind aber leichter, flexibler, ermöglichen einen höheren Luftstrom und unterstützen größere Reichweiten von bis zu 30–100 Metern. AOCs werden häufig verwendet, um NVIDIA GPU-basierte Systeme für künstliche Intelligenz mit Ethernet-Netzwerken und Ethernet-Storage-Fabrics (ESF) zu verbinden.
