NVIDIA Spectrum SN3000 MSN3700-CS2F: Hochdichte 100GbE offener Netzwerk-Switch

1. Produktübersicht

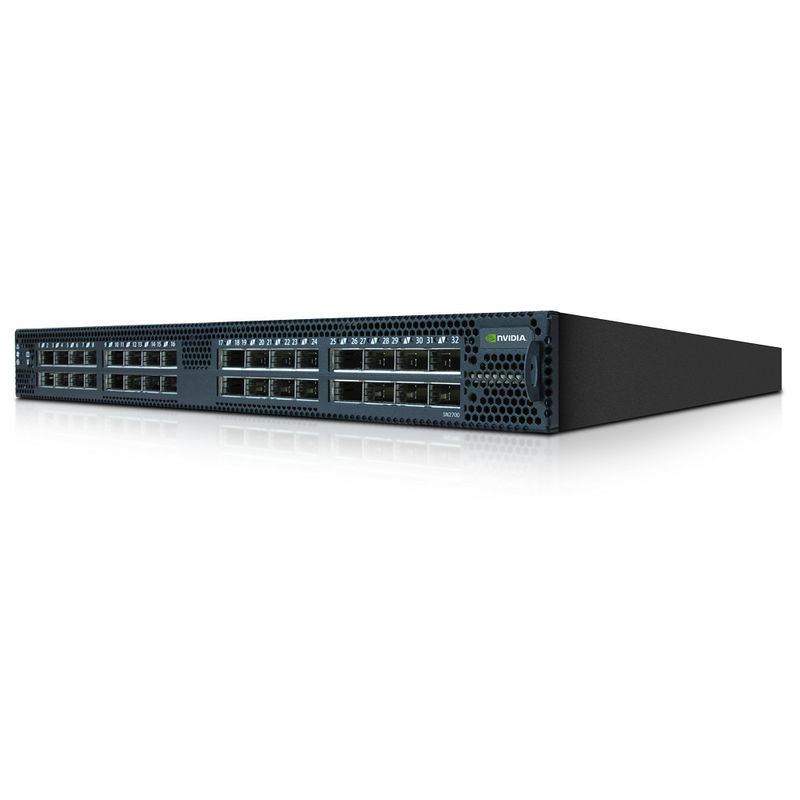

Der MSN3700-CS2F ist ein 1U-Formfaktor-Netzwerk-Switch aus der Spectrum SN3000-Serie von NVIDIA,Bereitstellung von 32 Ports mit 100 GbE-Konnektivität mit der Flexibilität, Ports für 10/25 GbE-Serververbindungen zu teilenDieser offene Ethernet-Switch, der auf der Spectrum-2-ASIC-Architektur basiert, bietet 6,4 TB/s nicht blockierenden Durchsatz und ist somit eine ideale Lösung für moderne Rechenzentrums-Back- und Leaf-Bereitstellungen.Mit Unterstützung für mehrere Betriebssysteme einschließlich NVIDIA Onyx, bietet dieser Netzwerk-Switch eine beispiellose Flexibilität und Leistung für Cloud-, Unternehmens- und Hochleistungsumgebungen.

2. Hauptmerkmale

• 32 x QSFP28-Anschlüsse, die 100GbE, 50GbE, 40GbE und 25GbE unterstützen
• Fähigkeit zur Portsplitting für bis zu 128 x 10/25GbE-Verbindungen
• 6.4Tb/s Schaltkapazität mit 4,76 Milliarden Paketen pro Sekunde Weiterleitungsrate
• Durchschnittsschalter mit gleichbleibender Latenzzeit von 425 ns
• 42 MB vollständig geteilter Paketpuffer für Burst-Absorption
• Doppelwärtswechselbare Stromversorgungen (AC) mit N+1 Lüfterredundanz
• Vorinstalliert mit NVIDIA Onyx Netzwerkbetriebssystem

3. Fortgeschrittene Technologien

Die SN3000-Serie enthält NVIDIAs Spectrum-2 ASIC mit Unterstützung für:

• RoCE (RDMA über konvergiertes Ethernet) für GPU-direkte Vernetzung
• VXLAN-Routing und -Bridging mit Hardwarebeschleunigung
• Fortgeschrittene Telemetrie mit What Just Happened (WJH) Technologie
• Inbandnetz-Telemetrie (INT) zur Echtzeitüberwachung
• Programmierbare Pipeline mit Deep Packet Inspection (bis zu 512 Bytes)
• Offene Ethernet-Standards einschließlich ONIE für die Flexibilität des Netzbetriebssystems

4. Betriebsarchitektur

Der MSN3700-CS2F verwendet eine vollständig freigegebene Paketpufferarchitektur, die dynamisch Speicher über alle Ports verteilt, eine faire Bandbreitenverteilung gewährleistet und Head-of-Line-Blocking verhindert.Der Schalter arbeitet im Durchschnittsmodus, die Pakete sofort nach der Verarbeitung des Header weiterleitet, ohne den gesamten Frame zu speichern.Das Spectrum-2 ASIC verarbeitet Pakete in einem einzigen Durchgang, auch für komplexe Operationen wie VXLAN-Routing und Netzwerkadressübersetzung.

5. Einsatzszenarien

• Datenzentrum-Rückenwirbel-Schicht, die eine Stoffverbindung von 100 GbE unterstützt
• High-Density-Leaf-Switch für die 25GbE-Serververbindung
• KI/ML-Cluster-Netzwerke mit Unterstützung von RoCE für NVIDIA GPUDirect
• Cloud-Infrastruktur mit VXLAN-Overlay-Netzwerken
• Speicherstoffe mit NVMe über Fabrics (NVMe-oF)
• Finanzhandelsnetze mit geringer Latenz und hohem Durchsatz

6. technische Spezifikationen

7. Wettbewerbsvorteile

• Branchenführende Hafendichte in Formfaktor 1U
• Ein vollständig geteilter Paketpuffer sorgt für eine faire Bandbreitenzuteilung
• Fortgeschrittene Telemetrie-Fähigkeiten verkürzen die durchschnittliche Auflösungszeit
• Offene Ethernet-Konstruktion verhindert Verkäufer-Lock-in
• Überlegene VXLAN-Skala mit zehnmal mehr Tunneln als bei Wettbewerbern
• Flexible Portgeschwindigkeiten von 1GbE bis 100GbE unter Verwendung von Breakout-Kabeln
• Umfassende RoCE-Unterstützung für GPU-direkte Workloads

8. Service und Support

Der MSN3700-CS2F wird mit einer Standard-Hardware-Garantie von 1 Jahr mit einer Auszahlungsfrist von 14 Werktagen geliefert.Vierstündiger Techniker-AbschlussNVIDIA bietet professionelle Dienstleistungen für das Design, die Implementierung und die Optimierung der Netzwerkinfrastruktur an.

9Häufig gestellte Fragen

F: Kann dieser Schalter mit anderen Netzwerkbetriebssystemen verwendet werden?
A: Ja, obwohl der Switch mit NVIDIA Onyx vorinstalliert ist, unterstützt er jedes ONIE-kompatible Netzwerkbetriebssystem, einschließlich Cumulus Linux und SONIC.

F: Welche Arten von Transceivern und Kabeln werden unterstützt?
A: Der Switch unterstützt eine Vielzahl von DAC-, AOC- und Glasfasertransceivern, einschließlich 100GbE SR4, LR4, CWDM4 und PSM4-Optik.

F: Ist der Schalter für RoCE-Einsätze geeignet?
A: Ja, das Spectrum-2-ASIC bietet robuste RoCE-Unterstützung mit Überlastungskontrolle und Verkehrsisolationsfunktionen.

F: Wie hoch ist der Stromverbrauch des Schalters?
A: Der typische Stromverbrauch beträgt 300 W mit einem maximalen Verbrauch von 400 W je nach Portkonfiguration und Nutzung.

10. Installations- und Betriebsanweisungen

• Sicherstellen einer ausreichenden Freiheit für den Luftstrom um den Schalter
• Überprüfung der Kompatibilität von Transceivern und Kabeln vor der Bereitstellung
• Betrieb unter spezifizierten Umgebungsbedingungen (0°C bis 40°C, Luftfeuchtigkeit 5-85%)
• Befolgen Sie während der Installation geeignete ESD-Vorsichtsmaßnahmen
• Er erfüllt Sicherheitsnormen wie CB, CE, cTUVus und CU
• Die EMV-Konformität umfasst die Zertifizierungen der FCC, ICES, RCM und VCCI
