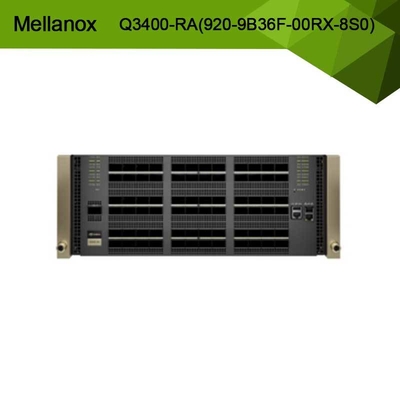

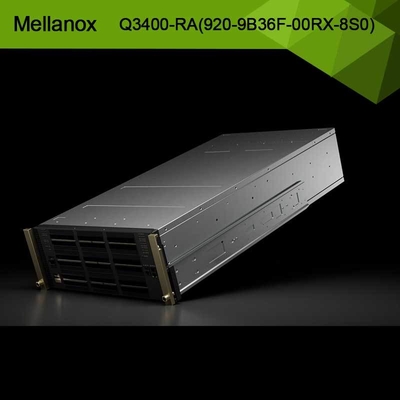

Quantum-3-basierter XDR Infiniband Switch Q3400-RA 920-9B36F-00RX-8S0 4U 144 XDR Ports über 72 OSFP Cages 8 Netzteile

NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s InfiniBand Switch-System

Der NVIDIA Q3400-RA ist ein leistungsstarkes, 4U-Rack-montiertes InfiniBand-Switch-System, das für KI- und HPC-Rechenzentren der nächsten Generation entwickelt wurde.Dieser Netzschalter liefert eine branchenführende.2 Tb/s Gesamtdurchsatz über 144 nicht blockierende 800Gb/s-Ports. Er ist für massive Skalierbarkeit, ultra-niedrige Latenz und außergewöhnliche Energieeffizienz ausgelegt,Dies macht es zur idealen Rückenwirbellösung für großflächige Cluster und KI-Trainingstoffe..

Wichtige Verkaufspunkte

• Unübertroffene Leistung: 144 Ports von 800 Gb/s InfiniBand für eine Gesamtbandbreite von 115,2 Tb/s.
• Quantum-3 ASIC: Nutzt die 200Gb/s SerDes-Technologie für eine überlegene Radix- und Effizienzleistung.
• Erweiterte Verwaltung: verfügt über einen dedizierten Fabric Network Management (FNM) -Port für eine optimierte Steuerung über NVIDIA UFM.
• Robustes Design: 4U-Formfaktor mit redundanten, warmwechselbaren Stromversorgungen und Kühlung für maximale Zuverlässigkeit.
• Zukunftssicher: Unterstützt optionale Routerfunktionalität für die Erweiterung von Clustern mit mehreren Standorten und eine breite Palette von Netzwerktopologien.

Eigenschaften

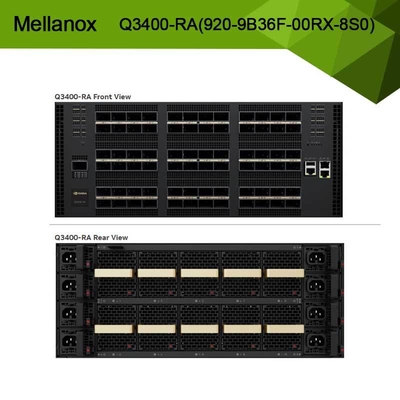

• 4U-InfiniBand-Switchsystem mit fester Konfiguration
• 144 XDR-Anschlüsse von 800 Gb/s über 72 OSFP-Käfige
• Luftgekühlt mit Luftstrom von vorne nach hinten (C2P)
• 8 warmwechselbare, redundante Stromversorgungen (200-240 V AC)
• 10 warmwechselbare Lüfter
• Spezielle Managementanschlüsse: FNM (OSFP), MGT (RJ45), Konsole (RJ45), USB
• Unterstützung für NVIDIA SHARPTM, adaptive Routing und Performance Isolation

Technologie

Die Q3400-RANetzwerkschalterwird durch den NVIDIA Quantum-3 Switch ASIC angetrieben und nutzt die modernste 200Gb/s-SerDes-Technologie.die mit einer Wirkungsgeschwindigkeit von 200 Gbit/s pro Spur mit 64b/66b-Codierung für eine effektive Datenrate von 800 Gbit/s pro Port arbeitetDas System unterstützt auch die Rückwärtskompatibilität mit NDR (400Gb/s), HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) und QDR (40Gb/s).Es enthält erweiterte Funktionen wie NVIDIAs skalierbares Hierarchieaggregation und Reduktionsprotokoll (SHARP) für beschleunigte kollektive Operationen.

Arbeitsprinzip

DieSN 2000Der serielle Schalter arbeitet als hochradix, nicht blockierender Querschnittsschalter. Datenpakete werden durch die OSFP-Käfige auf dem Frontpanel eingegeben. Der Quantum-3 ASIC führt Paketwechsel, Routing,und fortgeschrittene Verarbeitung (wie SHARP-Ausladen). Das verwaltete System läuft mit NVOS (NVIDIA-Betriebssystem), das die volle Kontrolle über das Schaltwerk, die Konfiguration und die Überwachung über In-Band- oder Out-of-Band-Verwaltungsschnittstellen bietet.Der separate FNM-Anschluss bietet einen speziellen Weg für den Stoffverkehr, um sicherzustellen, dass die Datenporte für die Rechenbelastungen voll ausgenutzt werden.

Anwendung und Verwendung

Die NVIDIASN 2000Q3400-RA ist für die anspruchsvollsten Hochleistungsrechner- und Künstliche Intelligenzumgebungen konzipiert.

• KI-Trainingscluster: Anbindung von Tausenden von GPUs für groß angelegtes Modelltraining.
• High-Performance Computing (HPC): dient als Hochbandbreiten-Rückgrat in Fat-Tree- oder Libelle+-Topologien für wissenschaftliche Simulationen.
• Hyperkonvergente Infrastruktur (HCI): Die Bereitstellung des Rückgrates mit geringer Latenz und hohem Durchsatz für datenintensive Anwendungen.
• Cloud-Rechenzentren: Aufbau effizienter, skalierbarer Strukturen für Cloud-Dienstleister.
• Multi-Site-Cluster: Nutzt seine optionalen Routing-Fähigkeiten, um Cluster an verschiedenen geographischen Standorten zu verbinden.

Spezifikationstabelle

Vorteile und Verkaufspunkte

• Industrieführende Dichte und Leistung:Bietet höchste Portdichte und Durchsatz in einem 4U-Formfaktor und reduziert den Datenzentrumsaufwand und die Kosten pro Port.
• Kompromißlose Zuverlässigkeit:Es verfügt über eine vollständige Hardware-Redundanz (PSUs, Ventilatoren) und ein robustes thermisches Management für einen rund um die Uhr Betrieb in anspruchsvollen Umgebungen.
• Investitionsschutz:Die Rückwärtskompatibilität mit früheren InfiniBand-Generationen (NDR, HDR, EDR) schützt bestehende Infrastrukturinvestitionen.
• Erweiterte KI- und HPC-Fähigkeiten:Native Unterstützung für NVIDIA SHARP beschleunigt die KI- und HPC-Workloads drastisch, indem sie kollektive Operationen von der CPU ablässt.
• Vereinfachtes Management von Geweben:Der spezielle FNM-Port, der mit NVIDIA UFM arbeitet, bietet einzigartige Sichtbarkeit und Steuerung, ohne Datenorte zu verbrauchen.

Service und Unterstützung

Wir bieten umfassende Unterstützung für alle unsere Produkte, einschließlichNetzwerkschalterQ3400-RA. Unsere Dienstleistungen umfassen:

• Gewährleistung:Standard-Herstellergarantie mit Optionen für eine erweiterte Abdeckung.
• Verfügbarkeit:Ein großer Lagerbestand sorgt für eine schnelle Lieferung und kurze Lieferzeiten.
• Technische Unterstützung:24/7 Kundenberatung und technischer Support von unserem erfahrenen Team.
• Global Logistics:Zuverlässiger weltweiter Versand mit voller Nachverfolgung und Zollunterstützung.

Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen den Modellen Q3200-RA und Q3400-RA?
A: Der Q3400-RA ist ein einzelner, großer 4U-Switch mit 144 Ports. Der Q3200-RA ist ein 2U-Chassis mit zwei unabhängigen 36-Port-Switches, insgesamt 72 Ports,Ideal für die Integration in bestehende NDR/HDR-Infrastrukturen.

F: Welche Arten von Transceivern und Kabeln sind mit diesem Switch kompatibel?
A: Das System verwendet OSFP-Anschlüsse und unterstützt eine breite Palette offizieller NVIDIA- und zertifizierter optischer Transceiver von Drittanbietern sowie DAC/AOC-Kabel für Geschwindigkeiten von 40G bis 800G.Nicht genutzte Anschlüsse müssen mit vorhandenen Wärmekappen bedeckt sein..

F: Kann dieser Switch in einer gemischten InfiniBand-Umgebung verwendet werden?
A: Ja.SN 2000Q3400-RA unterstützt die Autoverhandlung und ist rückwärtskompatibel mit NDR-, HDR-, EDR-, FDR- und QDR-InfiniBand-Geräten.

F: Wie wird der Wechsel verwaltet?
A: Es wird vom NVOS-Betriebssystem von NVIDIA verwaltet, auf das über die dedizierten Ethernet-Management-Ports (MGT), die serielle Konsole,oder der Fabric Network Management (FNM) -Port für die Integration mit NVIDIA UFM.

F: Was ist die Konfiguration der Leistungsredundanz?
A: Das System verfügt über 8 Stromversorgungsslots. Es benötigt mindestens 2 Stromversorgungseinrichtungen für den Betrieb, ist aber für N + N-Redundanz ausgelegt. Alle Stromversorgungseinrichtungen sind warm austauschbar.

Vorsichtsmaßnahmen

• Einrichtung:Es muss horizontal in einem standardmäßigen 19-Zoll-Rack installiert werden und mindestens 8 cm Freiraum um die Lüftungsöffnungen haben.
• Umwelt:Konzipiert für kontrollierte Umgebungen in Rechenzentren. Betriebstemperatur: 0 °C bis 35 °C (mit C2P-Luftstrom).
• Sicherheit:Die Einheit ist schwer (~ 60 kg). Verwenden Sie einen mechanischen Aufzug für die Installation. Trennen Sie alle Stromleitungen vor der Wartung.
• Elektromagnetische Verträglichkeit (EMV):Er entspricht den Normen der CE, FCC, VCCI, ICES und RCM.
• Kompatibilität:Verwenden Sie nur von NVIDIA gelieferte oder zertifizierte Kabel für die Verwaltungsschnittstellen (z. B. Konsolenkabel), um mögliche I2C-Kommunikationsprobleme zu vermeiden.
