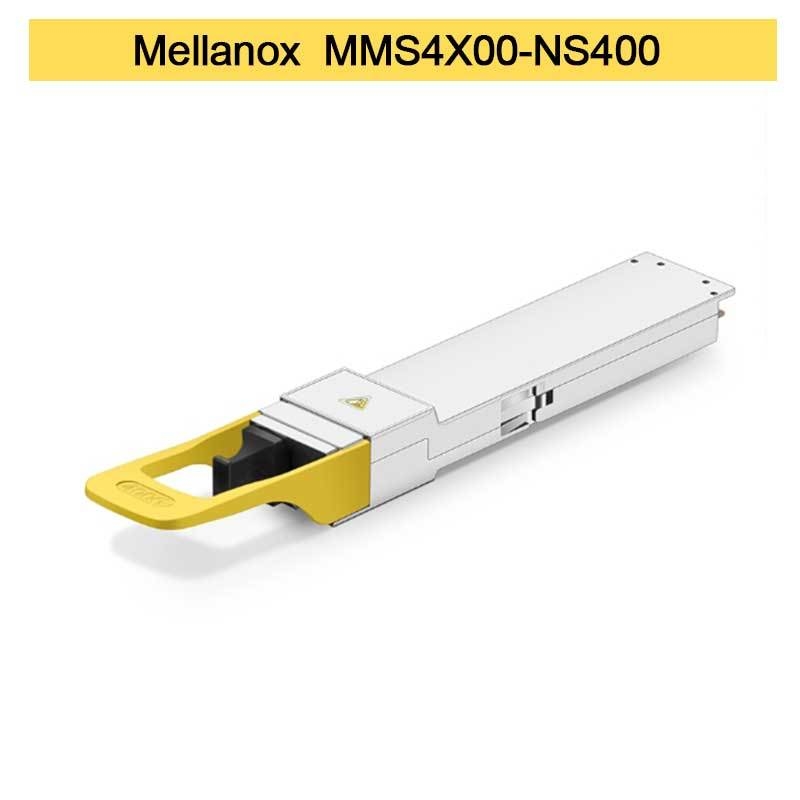

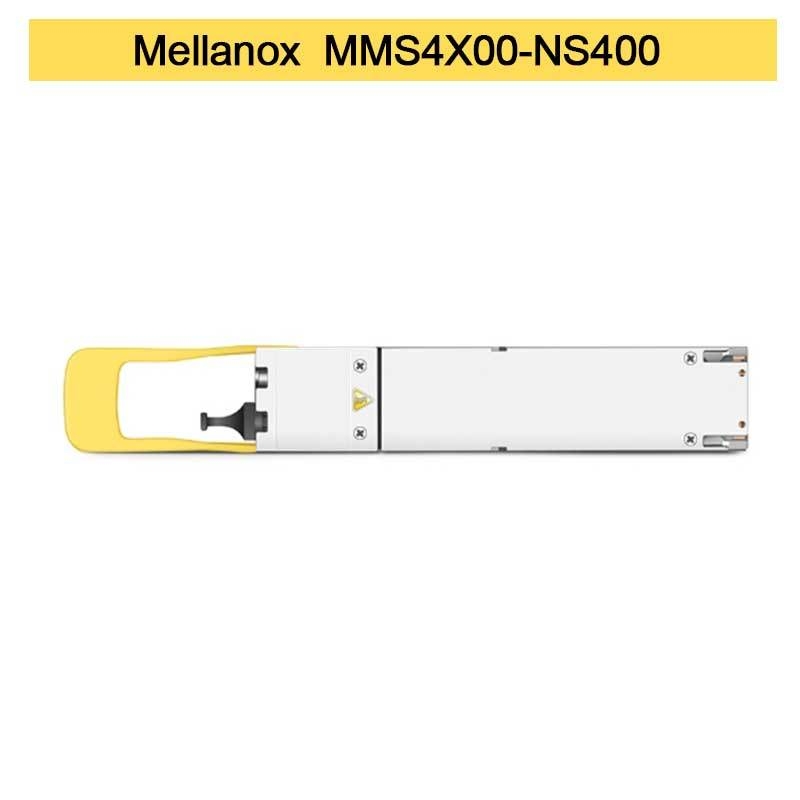

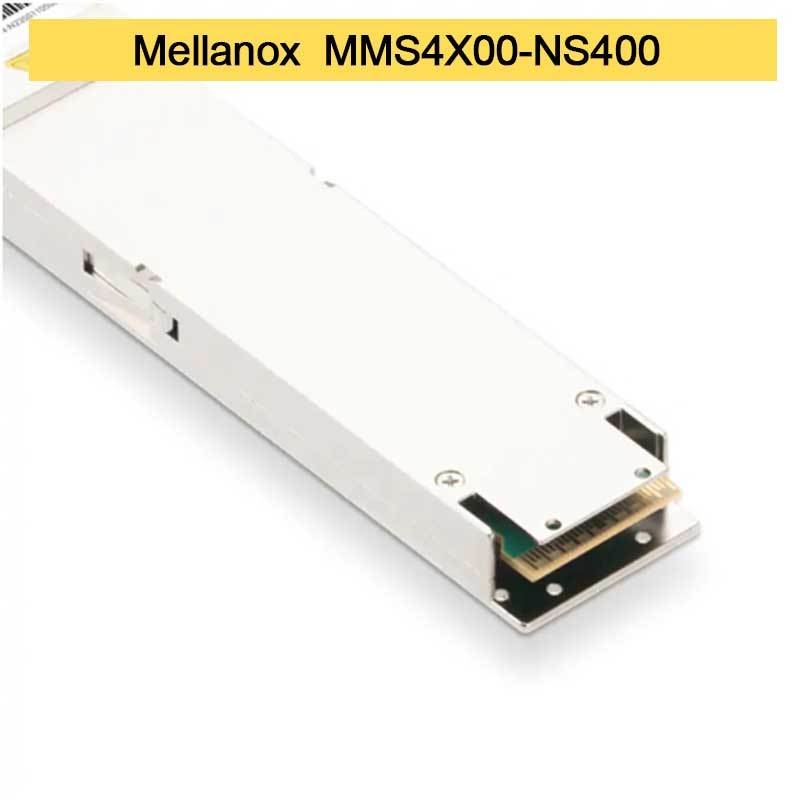

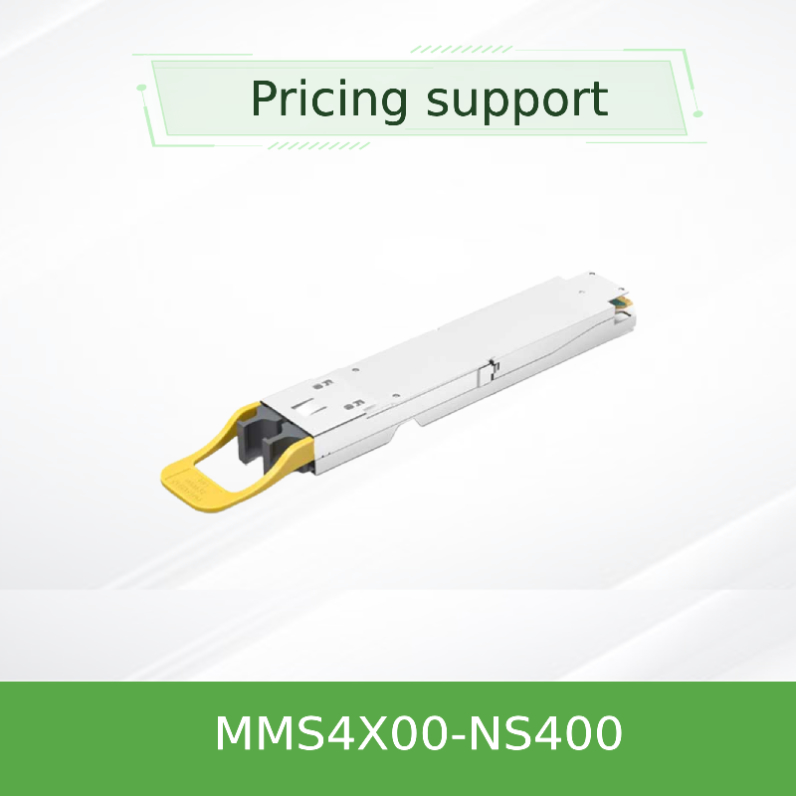

MMS4X00-NS400 400 Gbit/s OSFP DR4 Single-Mode-Glasfaser-Transceiver

1. Produktübersicht

Der NVIDIA® MMS4X00-NS400 ist ein hochleistungsfähiger OSFP-Glasfaser-Transceiver mit einem Anschluss, der für die Datenzentrumsinfrastruktur der nächsten Generation mit 400 Gbit/s konzipiert wurde. Dieses DR4-Modul (4-Kanal-Rechenzentrum-Reichweite) verwendet Single-Mode-Glasfasertechnologie mit 100G-PAM4-Modulation pro Lane und liefert eine zuverlässige Übertragung von bis zu 100 Metern. Mit einem Flat-Top-Design für optimales Wärmemanagement in ConnectX-7-Adapterkäfigen passt sich dieser Transceiver automatisch an sowohl InfiniBand NDR- als auch 400GbE-Ethernet-Protokolle an und bietet so außergewöhnliche Flexibilität für Hochgeschwindigkeits-Netzwerkumgebungen. Im Gegensatz zu einem Standard-passive Glasfaserkabelverfügt dieser aktive Transceiver über hochentwickelte Signalverarbeitungs- und Diagnosefunktionen.

2. Hauptmerkmale

• 400 Gbit/s Datenrate (4x 100G-PAM4-Kanäle)
• Bis zu 100 m Reichweite über Single-Mode-Glasfaser (SMF)

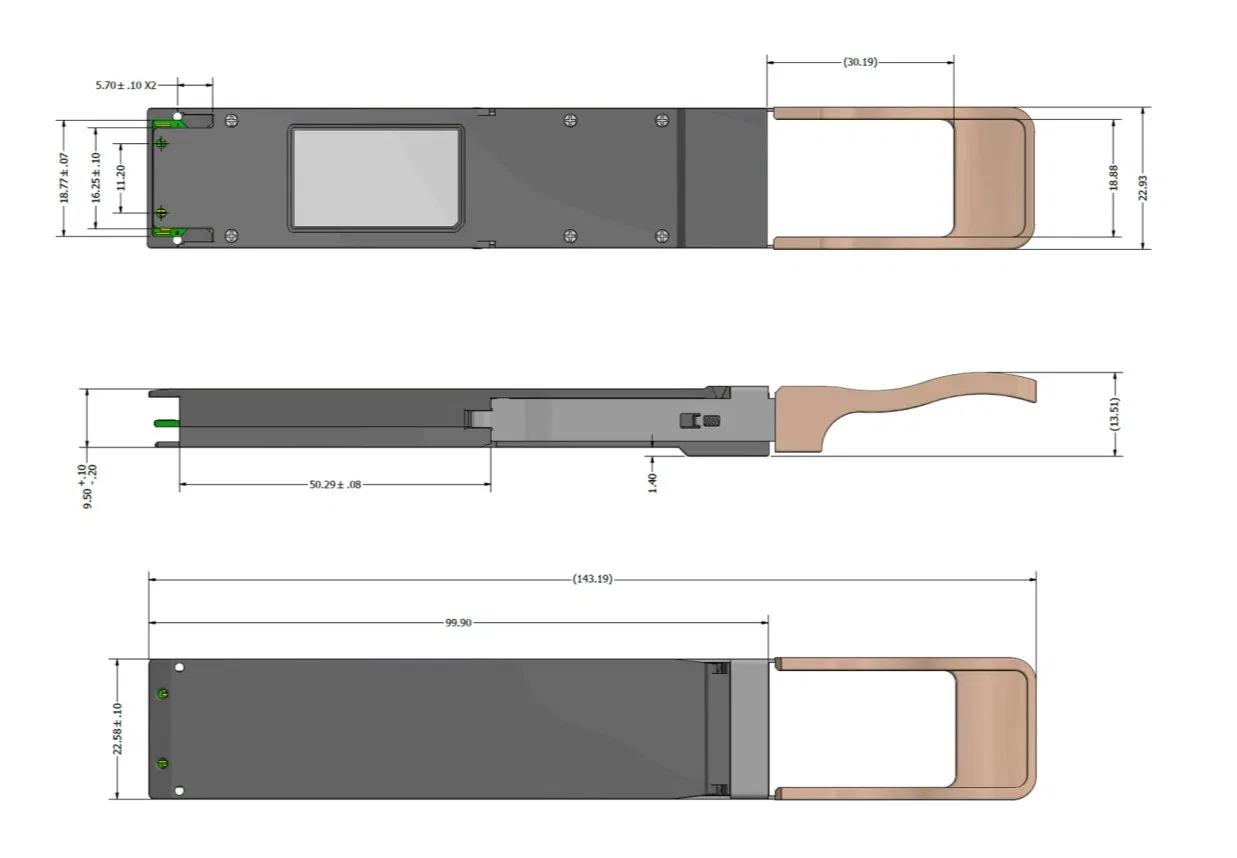

• OSFP-Formfaktor mit Flat-Top-Design

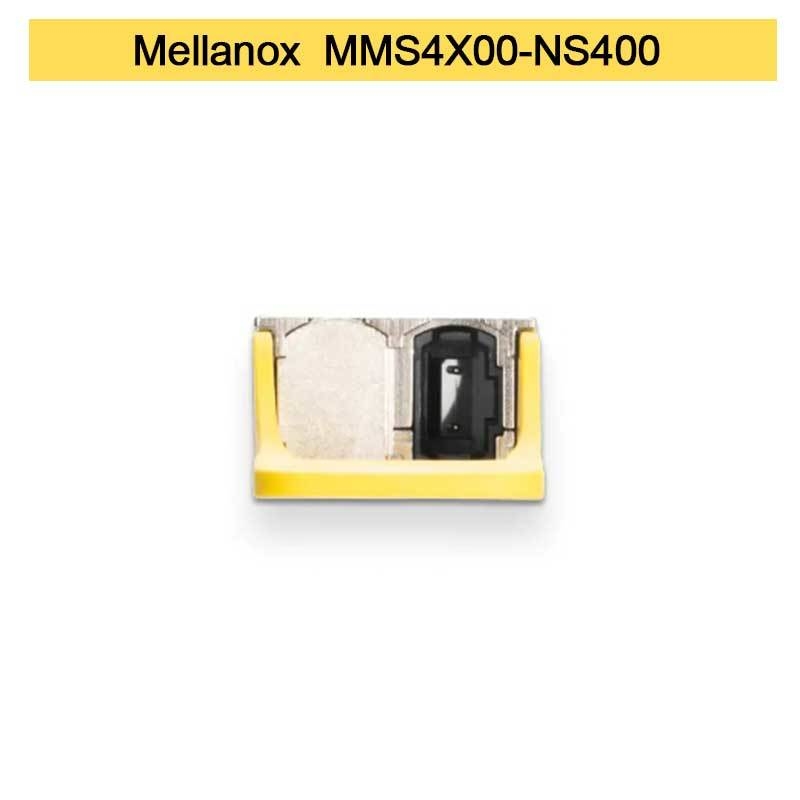

• Einzelner MPO-12/APC-Glasfaseranschluss
• 1310 nm EML-Lasertechnologie
• Dual-Speed-Betrieb: 400 Gbit/s (4 Kanäle) oder 200 Gbit/s (2 Kanäle)
• Maximale Leistungsaufnahme: 9 W (400G), 5,5 W (200G)
• Umfassendes Digital Diagnostic Monitoring (DDM)
• Hot-pluggable und RoHS-konform
• Zertifiziertes Laserprodukt der Klasse 1

3. Kerntechnologie & Standards

Dieser fortschrittliche GlasfaserkabelTransceiver verwendet 1310 nm External Modulation Laser (EML)-Technologie und PAM4-Modulation, um eine hohe Datendichte zu erreichen. Er entspricht den IEEE 802.3bs 400GBASE-DR4-, InfiniBand NDR-Spezifikationen und OSFP MSA Rev. 1.12. Das Modul verfügt über eine CMS 4.0-konforme Verwaltungsschnittstelle und unterstützt adaptive Entzerrung, wodurch die Signalintegrität unter unterschiedlichen Verbindungsbedingungen gewährleistet wird. Der MPO-12/APC-Anschluss mit angewinkelter Politur minimiert Rückreflexionen und unterscheidet sich dadurch von herkömmlichen UPC-Anschlüssen, die mit älteren passive Glasfaserkabelverwendet werden.

4. Funktionsweise

Der Transceiver wandelt vier elektrische Lanes mit 53,125 GBd PAM4-Signalen vom Host in optische Signale um, indem er integrierte EML-Laser verwendet. Diese optischen Signale werden über vier dedizierte Fasern innerhalb des MPO-12-Anschlusses über Single-Mode-Glasfaserkabelübertragen. Am Empfängerende wandeln Fotodioden die eingehenden optischen Signale zurück in den elektrischen Bereich um. Die integrierte DSP-Technologie bietet Signal-Retiming, adaptive Eingangsentzerrung und Ausgangsbetonung, um Kanalbeeinträchtigungen auszugleichen. Das Modul erkennt automatisch die angeschlossene Faserkonfiguration und arbeitet mit voller 400 Gbit/s mit 4-Kanal-Konnektivität oder reduziert sich auf den 200 Gbit/s-Modus, wenn nur 2 Kanäle über Splitterkabel verbunden sind.

5. Anwendungsszenarien

• ConnectX-7 400 Gbit/s NIC zu Quantum-2/InfiniBand NDR Switch-Verbindungen
• Hochleistungs-Computing (HPC) und AI/ML-Cluster-Verbindungen
• 400GbE Spine-Leaf-Rechenzentrums-Netzwerkarchitektur
• Hyperscale-Rechenzentrums- und Cloud-Infrastruktur
• Storage Area Networks, die Hochgeschwindigkeitsverbindungen erfordern

6. Technische Daten

7. Vorteile & Verkaufsargumente

• Protokollflexibilität: Erkennt und passt sich automatisch an sowohl InfiniBand NDR- als auch 400GbE-Ethernet-Protokolle an, ohne dass eine Konfiguration erforderlich ist.
• Dual-Speed-Intelligenz: Reduziert automatisch auf 200 Gbit/s-Betrieb bei Verwendung von 1:2-Splitterkabeln und senkt den Stromverbrauch um fast 40 %.

• Umfassendes DDM bietet Echtzeitüberwachung von Temperatur, Spannung, TX/RX-Leistung und Vorspannungsstrom pro Lane für proaktive Wartung.
• Erhöhte Zuverlässigkeit: Strenge NVIDIA-Tests und Qualitätskontrolle gewährleisten eine überlegene Leistung und Langlebigkeit im Vergleich zu alternativen optischen Lösungen.

8. Service & Support

Dieser Transceiver wird durch die Qualitätssicherung und den technischen Support von NVIDIA unterstützt. Wir ergänzen dies durch unser umfangreiches 10-Millionen-Dollar-Inventar für eine schnelle weltweite Lieferung. Unser technisches Team bietet rund um die Uhr Beratung für Integrationsunterstützung und Fehlerbehebung und gewährleistet so eine optimale Leistung in Ihrer Netzwerkumgebung. Wir sind ein autorisierter Distributor für echte NVIDIA-Netzwerkkomponenten, einschließlich dieser Hochleistungs-GlasfaserkabelTransceiver-Lösung.

9. Häufig gestellte Fragen

F: Was ist der Unterschied zwischen DR4- und FR4-Glasfaser-Transceivern?
A: DR4-Transceiver verwenden parallele Single-Mode-Fasern mit MPO-Anschlüssen für Reichweiten von bis zu 500 m, während FR4 CWDM-Technologie über Duplex-Fasern für Reichweiten von bis zu 2 km verwendet. DR4 ist in der Regel kostengünstiger für Intra-Rechenzentrumsanwendungen.

F: Kann dieser Transceiver sowohl mit Single-Mode- als auch mit Multi-Mode-Fasern verwendet werden?
A: Nein, der MMS4X00-NS400 ist speziell für Single-Mode-Glasfaseranwendungen konzipiert. Die Verwendung mit Multi-Mode-Fasern führt zu erheblichen Signalverlusten und unzuverlässigem Betrieb. Verwenden Sie immer zugelassene Single-Mode-Glasfaserkabel.

F: Wie funktioniert die Dual-Speed-Funktion?
A: Bei Anschluss mit einem 1:2-Splitterkabel (z. B. der MFP7E40-Serie) erkennt der Transceiver automatisch, dass nur 2 Kanäle angeschlossen sind, und reduziert den Betrieb auf den 200 Gbit/s-Modus, wodurch gleichzeitig der Stromverbrauch von 9 W auf 5,5 W gesenkt wird.

10. Vorsichtsmaßnahmen

• Verwenden Sie immer von NVIDIA empfohlene MPO-12/APC-Crossover-Kabel (MFP7E30-Serie) für optimale Leistung.
• Stellen Sie vor der Installation eine ordnungsgemäße Reinigung der MPO-Anschlüsse sicher, um Verunreinigungen zu vermeiden, die 80 % der Verbindungsprobleme verursachen.
• Mischen Sie keine APC- (grüne) Anschlüsse mit UPC- (blauen) Anschlüssen, da diese nicht kompatibel sind.
• Betreiben Sie das Gerät innerhalb des angegebenen Gehäusetemperaturbereichs von 0 °C bis 70 °C, um einen zuverlässigen Betrieb zu gewährleisten.
• Dieses Laserprodukt der Klasse 1 ist unter normalen Betriebsbedingungen sicher, sollte aber nicht zerlegt werden.
• Behandeln Sie den Transceiver und das zugehörige passive Glasfaserkabelmit Vorsicht, um Schäden an den optischen Schnittstellen zu vermeiden.
