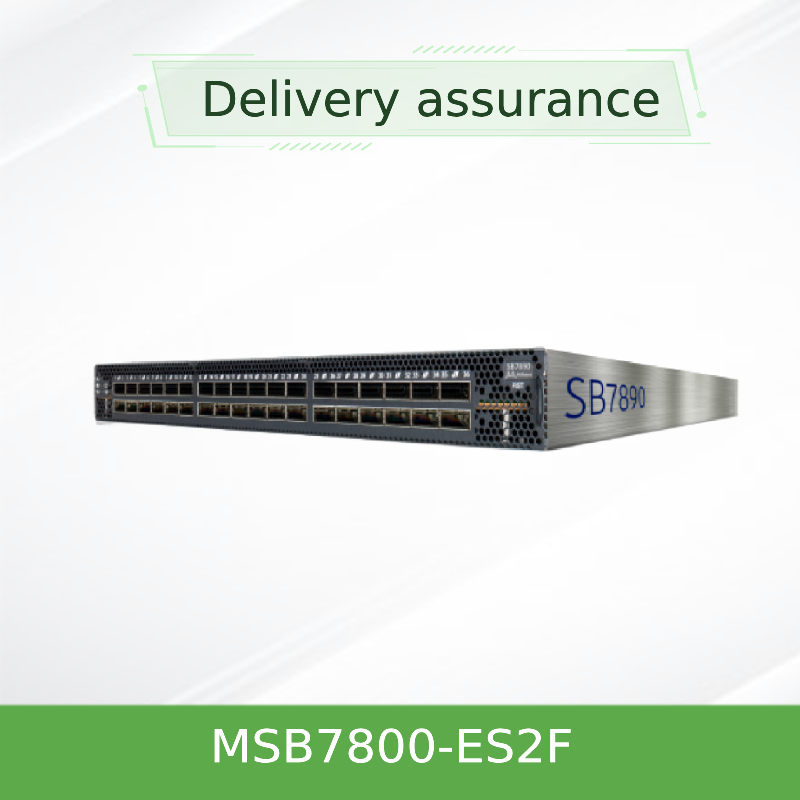

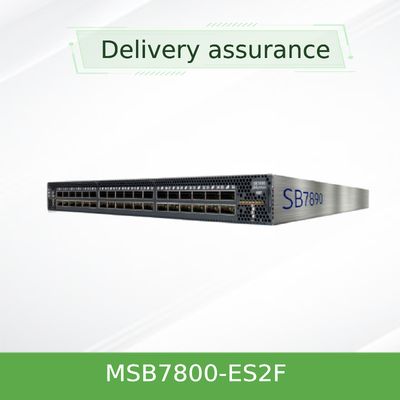

MSB7800-ES2F 36 Port-Mellanox Ethernet-Schalter-Hochleistung
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MSB7800-ES2F |
| Dokumentieren: | MSB7800-ES2F.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Anwendung: | Server | Zustand: | Neu und originell |
|---|---|---|---|
| Schaltkapazität: | 2,6 Tbps | Uplink -Konnektivität: | 200 Gbps |
| Name: | MSB7800-ES2F 36 Port-Mellanox Ethernet-Schalter | Stichwort: | mellanox Ethernet-Schalter |
| Hervorheben: | High Performance Ethernet Switch,36 port Mellanox Ethernet Switch,MSB7800-ES2F Ethernet Switch |
||
Produkt-Beschreibung
NVIDIA Switch-IB 2 MSB7800-ES2F 100 Gbit/s InfiniBand Switch
Hochleistungs-Netzwerklösung für Rechenzentren
Der MSB7800-ES2F stellt den Höhepunkt der InfiniBand-Switching-Technologie dar und bietet eine außergewöhnliche Leistung für anspruchsvolle HPC- und KI-Workloads.Diese fortschrittliche Netzwerkkartenlösung bildet die Grundlage für die Infrastruktur von Rechenzentren der nächsten Generation.
Hauptvorteile:
- 36 Ports mit 100 Gb/s InfiniBand-Konnektivität
- 7.2Tb/s Gesamtzwei-Wege-Durchsatz
- NVIDIA SHARPTM-Technologie für Netzwerkrechner
- Ultra-niedrige Latenzzeit für eine überlegene Anwendungsleistung
- Umfassendes Management mit MLNX-OS
- Energieeffizientes Design mit überflüssiger Leistung
Produktübersicht
Der MSB7800-ES2F, auch als mq9700 in einigen Konfigurationen bekannt, ist ein hochdichtes 100Gb/s InfiniBand-Switch, der für moderne Rechenzentren entwickelt wurde.Diese leistungsstarke Netzwerkkartenlösung bietet außergewöhnliche Leistung für HochleistungsrechnerMit 36 nicht blockierenden Anschlüssen in einem kompakten 1U-FormfaktorEs bietet die Skalierbarkeit und Zuverlässigkeit, die von den heutigen anspruchsvollsten Arbeitslasten gefordert werden.
Wesentliche Merkmale
Leistung Exzellenz
36 nicht blockierende 100 Gb/s-Ports mit einer Gesamtleistung von 7,2 Tb/s und einer extrem geringen Latenzzeit für maximale Anwendungsleistung.
In-Network-Computing
Die NVIDIA SHARP-Technologie überträgt kollektive Operationen von den CPUs auf den Switch und beschleunigt damit die MPI-Operationen.
Betriebswirksamkeit
Leistungsoptimiertes Design mit einem Verbrauch von nur 122 W mit redundanten, warmwechselbaren Stromversorgungen und Kühlmodulen.
Kerntechnologie
Der MSB7800-ES2F nutzt die Switch-IB 2-Technologie von NVIDIA mit integriertem skalierbarem Hierarchischen Aggregation- und Reduktionsprotokoll (SHARP).Dieser innovative Ansatz für das Netzwerkkartendesign implementiert das Computing im Netzwerk, indem die Datenaggregation innerhalb des Switch-Gewebes selbst durchgeführt wirdDie Technologie reduziert die Anzahl der für kollektive Operationen erforderlichen Datendurchläufe erheblich und befreit CPU-Ressourcen für die Berechnung statt für die Kommunikationsverarbeitung.
Diese fortschrittliche Nic-Karte-Lösung beinhaltet einen Intel Celeron 1047UE Dual-Core-Prozessor mit MLNX-OS und bietet umfassende Chassis-Management-Funktionen.Die Integration mit den NVIDIA UFM-Plattformen ermöglicht eine Echtzeit-Netzwerk-Telemetrie mit KI-basierter Analyse für ein proaktives Infrastrukturmanagement.
Arbeitsprinzip
Der MSB7800-ES2F fungiert als Hochleistungs-InfiniBand-Switch mit integrierten Rechenfunktionen.
- Erhält Datenpakete von verbundenen Knoten über seine 36 QSFP28-Ports
- Verarbeitet MPI-Kollektivoperationen direkt innerhalb des Schalters mithilfe der SHARP-Technologie
- Verringert die Netzwerküberlastung durch Datenerfassung auf Netzwerkebene
- Optimierte Datenpakete mit minimalem Verzögerungszeitraum zu Ziellokalen leiten
- Kontinuierliche Überwachung des Netzwerkes und seiner Leistung durch integriertes Management
Diese Netzwerkkartenarchitektur verändert grundlegend die Kommunikationsmuster des Rechenzentrums, indem sie die Berechnung in die Netzwerkinfrastruktur überträgt.
Anwendungsszenarien
Die mq9700-Plattform zeichnet sich in mehreren Hochleistungsumgebungen aus:
- Künstliche Intelligenz und maschinelles Lernen:Ausbildungscluster, die hochbandbreite und niedrige Latenzinterkonnektionen benötigen
- HochleistungsrechnerWissenschaftliche Simulationen, Finanzmodelle und Forschungsanwendungen
- Cloud-Infrastruktur:Hochdichte Virtualisierungsumgebungen und Scale-out-Speicher
- Big Data-Analyse:Echtzeitverarbeitung massiver Datensätze in verteilten Systemen
Diese vielseitige Lösung für Nic-Karten dient als idealer Top-of-Rack-Switch für kleine bis extrem große Cluster-Bereitstellungen und unterstützt verschiedene Netzwerktopologien wie Fat-Tree, Torus,und Hyperkubenkonfigurationen.
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Portkonfiguration | 36 x 100 Gb/s QSFP28-Anschlüsse |
| Gesamtleistung | 7.2Tb/s bidirektional |
| Formfaktor | 1U Steckhalter |
| Stromversorgung | 1+1 überflüssig, warm austauschbar |
| Stromverbrauch | 122 W (ATIS-gewichtet, voll besetzt) |
| Verwaltung | MLNX-OS, RJ45, RS232, USB |
| Verarbeiter | Intel Celeron 1047UE mit zwei Kernstücken |
| Gedächtnis | 4 GB DDR3-RAM, 16 GB SSD |
| Abmessungen | 1.7" H × 16,85" W × 27" D |
| Gewicht | 11.978 kg (26,4 Pfund) |
Bestellinformationen
| OPN | Beschreibung | Luftströmung |
|---|---|---|
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | Switch-IB 2 100Gb/s InfiniBand-Switch, 36 QSFP28-Anschlüsse, doppelte Stromversorgung | Port-to-Chip (P2C) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | Switch-IB 2 100Gb/s InfiniBand-Switch, 36 QSFP28-Anschlüsse, doppelte Stromversorgung | Chip-to-Port (C2P) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | Switch-IB 2 100Gb/s InfiniBand-Router, 36 QSFP28-Anschlüsse, doppelte Stromversorgung | Chip-to-Port (C2P) |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | Switch-IB 2 100Gb/s InfiniBand-Router, 36 QSFP28-Anschlüsse, doppelte Stromversorgung | Port-to-Chip (P2C) |
Wettbewerbsvorteile
Der MSB7800-ES2F bietet mehrere deutliche Vorteile gegenüber herkömmlichen Schaltlösungen:
- Netzwerkrechner:SHARP-Technologie ermöglicht bis zu 4x Beschleunigung für MPI-Operationen im Vergleich zu herkömmlichen Netzwerkkartenansätzen
- Energieeffizienz:Fortgeschrittenes Strommanagement senkt Betriebskosten mit branchenführender Leistung pro Watt
- SkalierbarkeitUnterstützung für extrem große Cluster-Einsätze mit gleichbleibend geringer Latenzzeit in allen Häfen
- Umfassendes Management:Integration mit der NVIDIA UFM-Plattform für KI-gestützte Netzwerkanalyse und proaktive Wartung
- Nachgewiesene ZuverlässigkeitKomponenten für Unternehmen mit redundanten, warmwechselbaren Strom- und Kühluntersystemen
Diese mq9700-kompatible Netzwerkkarte bietet außergewöhnlichen Nutzen für Unternehmen, die eine leistungsstarke Computerinfrastruktur einsetzen.
Service und Unterstützung
Wir bieten umfassende Dienstleistungspakete an, um die optimale Leistung Ihrer InfiniBand-Infrastruktur zu gewährleisten:
- Gewährleistung:Standard-Hardware-Garantie von 3 Jahren mit optionalen Erweiterungen
- Technische Unterstützung:Beratung und technische Unterstützung der Kunden rund um die Uhr
- Lieferung:Große Lagerbestände sorgen für eine rasche Lieferung mit verschiedenen Logistikmöglichkeiten
- Integrationsdienstleistungen:Professionelle Unterstützung bei der Bereitstellung und Optimierung der Konfiguration
- Software-Aktualisierungen:Regelmäßige Firmware- und Managementsoftwareaktualisierungen
Häufig gestellte Fragen
Was ist der Unterschied zwischen der MSB7800-ES2F und anderen Modellen der Serie?
Die MSB7800-ES2F verfügt über eine Port-to-Chip (P2C) Luftflussrichtung, während die ES2R-Variante einen Chip-to-Port (C2P) Luftfluss verwendet.
Welche Art von Kabeln sind mit den QSFP28-Anschlüssen kompatibel?
Der Switch unterstützt verschiedene 100Gb / s-Konnektivitätsoptionen, einschließlich DAC, AOC und optischen Transceiver mit geeigneten Glasfaserkabeln.Diese Netzwerkkartenlösung bietet Flexibilität in der Verkabelungsinfrastruktur.
Wie verbessert die SHARP-Technologie die Leistung von Anwendungen?
SHARP entlastet kollektive Operationen von Server-CPUs auf das Switch-Netzwerk und reduziert die Datendurchläufe und die MPI-Betriebszeit im Vergleich zu herkömmlichen Ansätzen um bis zu das Vierfache.
Welche Managementoptionen stehen für diesen Wechsel zur Verfügung?
Der MSB7800-ES2F kann über die MLNX-OS-Befehlszeile, die Weboberfläche oder die Integration mit NVIDIA UFM für das Bereitstellungsmanagement im Unternehmensmaßstab verwaltet werden.
Ist dieser Schalter mit der bestehenden InfiniBand-Infrastruktur kompatibel?
Ja, diese mq9700 kompatible Netzwerkkarte bietet eine Rückwärtskompatibilität mit früheren InfiniBand-Generationen und gleichzeitig eine verbesserte Leistung für moderne Arbeitslasten.
Installations- und Betriebsanweisungen
Wichtige Überlegungen
- Sicherstellung einer ausreichenden Freiheit für den Luftstrom (von vorn nach hinten oder von hinten nach vorn, wie angegeben)
- Überprüfen Sie die Leistungsanforderungen: 100-127 VAC oder 200-240 VAC mit 80 Plus Gold Effizienz
- Beibehalten der Betriebstemperatur zwischen 0 °C und 45 °C bei einer Luftfeuchtigkeit von 10-85% ohne Kondensation
- Befolgen Sie die ESD-Vorsichtsmaßnahmen während der Installation und Wartung
- Plan für eine geeignete Rackmontage mit dem mitgelieferten Schienenbaukasten
- Sicherstellung der Kompatibilität mit bestehender Netzkarteninfrastruktur und -verkabelung
Der Schalter entspricht den Emissionsnormen CE, FCC, VCCI, ICES, RCM sowie den Sicherheitszertifikaten RoHS, CS, cTUVus, CE, CU.
