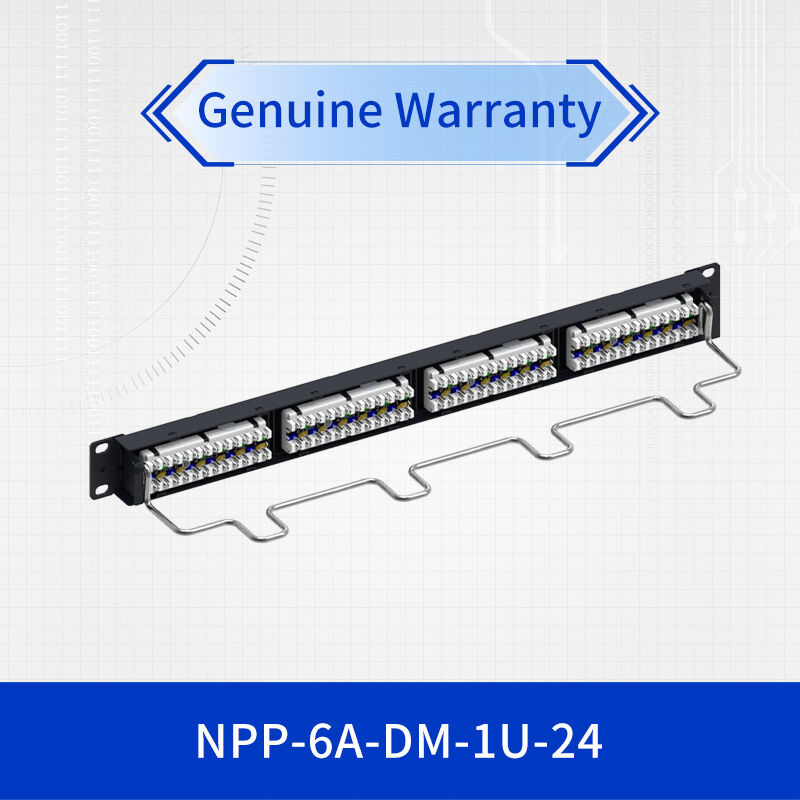

NETCONNECT Kategorie 6A 24 Port 1U Rackmontierbares Patch-Panel für Netzanlagen mit hoher Dichte
Produktdetails:
| Markenname: | Commscope |
| Modellnummer: | 760237032 |
| Dokumentieren: | 760237032 _ .pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Kasten |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| ANSI TIA Category: | 6A | Kabeltyp: | Ungeschützt |
|---|---|---|---|
| Farbe: | Schwarz | Leitertyp: | Solide | Gestrandet |
| Module, Menge: | 4 | Panel-Stil: | Gerade |
| Hervorheben: | Category 6A Patch Panel,24 Portschalttafel,1U Rack-Mountable Patch Panel |
||
Produkt-Beschreibung
NETCONNECT Kategorie 6A Unverschüttertes Verteilungsmodul, 1U, Port 24
Produktübersicht
Die NETCONNECT stellt die nächste Generation der leistungsstarken, nicht abgeschirmten Patch-Panel-Technologie der Kategorie 6A dar.Dieses auf einem Regal montierbare 1U-Verteilungsmodul bietet außergewöhnliche Leistungen und gleichzeitig eine Rückwärtskompatibilität mit bestehenden Infrastrukturen der Kategorien 6 und 5eMit 24 Ports in einem kompakten 1U-Formfaktor optimiert dieses Patch-Panel den Rackraum und gewährleistet gleichzeitig eine zuverlässige Konnektivität für anspruchsvolle Netzwerkumgebungen.
Erweiterte Funktionen und Vorteile
10GbE Leistung
Unterstützt 10 Gigabit Ethernet bis 100 Meter mit 500 MHz Bandbreite, die die Anforderungen der Kategorie 6A übersteigt.
Design mit hoher Dichte
24 Ports in einem einzigen 1U-Raum maximieren die Rack-Effizienz und erhalten gleichzeitig überlegene Kabelverwaltungsfunktionen.
Erweiterte Unterstützung von PoE
Vollkompatibel mit IEEE 802.3bt (Typ 4) für Hochleistungs-PoE++-Anwendungen bis zu 90 W.
Überlegener Schutz gegen Alien-Kreuzschall
Das fortschrittliche Design minimiert fremdes Geräusch für eine zuverlässige 10GbE-Leistung in Hochdichteanlagen.
Technische Spezifikation
| Spezifikation | Einzelheiten |
|---|---|
| Art der Ware | Nicht abgeschirmtes Verteilmodul-Panel, Kategorie 6A |
| Leistungskategorie | ANSI/TIA Kategorie 6A, ISO/IEC Klasse EA |
| Portkonfiguration | 24 Ports, 1U Aufstellplatte |
| Übertragungsnormen | ANSI/TIA-568.2-D, ISO/IEC 11801 Klasse EA |
| Art der Kündigung | IDC (Insulationsverschiebungsanbindung) |
| Drahtverbindungen | T568A und T568B |
| Kompatibles Kabel | 22-24 AWG, fest oder in Strängen (0,762 mm - 1,168 mm Durchmesser) |
| Abmessungen (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Betriebstemperatur | -10°C bis +60°C (14°F bis 140°F) |
| Insertionsdauer | Mindest 750+ Zyklen |
Leistungsspezifikationen
| Parameter | Spezifikation |
|---|---|
| Bandbreite | 500 MHz (Leistung der Kategorie 6A) |
| Unterstützung der Datenrate | 10GBASE-T bis 100m, 1000BASE-T bis 100m |
| Dielektrische Spannung widerstehen | 1,000 Vac Kontakt zu Kontakt, 1.500 Vac leitfähige Oberfläche |
| Widerstand gegen Isolierung | 500 MΩ mindestens |
| Aktuelles Rating | 1.5 A @ 20°C (68°F) |
| Steckverbinder | 133 N (29,9 lbf) mindestens |
| PoE-Konformität | IEEE 802.3bt (Typ 4) für eine Leistung von bis zu 90 W |
Empfohlene Anwendungen
- 10GbE-Netzwerkinfrastruktur:Ideal für Backbone- und horizontale Verkabelung mit Unterstützung von 10 Gigabit Ethernet-Anwendungen
- Datenzentren mit hoher Dichte:Perfekt für Serverräume und Rechenzentren, die eine maximale Portdichte mit 10 GbE Leistung benötigen
- Leistung über Ethernet-Bereitstellungen:Unterstützt PoE++-Anwendungen mit hoher Leistung, einschließlich PTZ-Kameras, Accesspoints und Thin Clients
- Unternehmens-Campus-NetzwerkeKonzipiert für Unternehmensumgebungen, die eine zukunftssichere 10GbE-Konnektivität erfordern
- Gesundheitswesen und Bildung:Geeignet für bandbreitenintensive Anwendungen in medizinischen Bildgebungs- und digitalen Lernumgebungen
Installations- und Konstruktionsmerkmale
Dieses Patch-Panel der Kategorie 6A verfügt über ein gerades Paneldesign mit integriertem Kabelmanagement, das speziell für die Aufrechterhaltung der Leistung von 10 GbE in Hochdichteanlagen entwickelt wurde.Flammschutzfähige thermoplastische Konstruktion mit pulverbeschichtetem Stahlrahmen sorgt für Langlebigkeit und zuverlässige LeistungDas fortschrittliche Design des Panels minimiert Alien-Crosstalk, ein kritischer Faktor für die Aufrechterhaltung der 10GBASE-T-Leistung in gebündelten Kabelumgebungen.
Konformität und Zertifizierungen
- UL 94 V-0 Brandfähigkeit
- RoHS-konform, RoHS-konform in Großbritannien und China
- REACH SVHC-konform
- ISO 9001:2015 Qualitätsmanagementsystem
- RCM-konform (Stromsicherheit und Telekommunikation)
- UL und cUL Sicherheitsnormen
Häufig gestellte Fragen
Was ist der Unterschied zwischen der Leistung der Kategorie 6 und der Kategorie 6A?
Kategorie 6A unterstützt 10 Gigabit Ethernet bis 100 Meter mit 500 MHz Bandbreite, während Kategorie 6 auf 10 GbE bis 55 Meter mit 250 MHz Bandbreite beschränkt ist.Die Patch-Panel der Kategorie 6A bietet eine überlegene Leistung im Alien-Crosstalk für zuverlässige 10GbE in Hochdichteanlagen.
Unterstützt dieses Patch-Panel Hochleistungs-PoE-Anwendungen?
Ja, dieses Patch-Panel der Kategorie 6A entspricht vollständig den Normen IEEE 802.3bt (Typ 4),Unterstützung von PoE++-Anwendungen mit einer Leistung von bis zu 90 W pro Port für anspruchsvolle Geräte wie PTZ-Kameras und Hochleistungs-Access-Punkte.
Welche Kabeltypen sind mit diesem Patch-Panel der Kategorie 6A kompatibel?
Dieses schirmlose Verteilmodul unterstützt sowohl feste als auch Strangleiter im Bereich von 22-24 AWG, mit Kabeldurchmessern zwischen 0,762 mm (0,03 Zoll) und 1,168 mm (0,046 Zoll),mit Standardkabeln der Kategorie 6A kompatibel.
Anmerkungen zur Installation
- Gewährleistung einer ordnungsgemäßen Kabeltrennung und -bündelung zur Aufrechterhaltung der Leistung des fremden Übersprachens
- Benutzung von Kategorie 6A-zertifizierten Komponenten im gesamten Kanal für garantierte 10GbE-Leistung
- Befolgen Sie die Herstellerempfehlungen für den Biegeradius und die Kabelverwaltung
- Überprüfen Sie geeignete Endtechniken zur Aufrechterhaltung der Impedanzmerkmale
- Prüfung installierter Kanäle zur Validierung der Leistungsspezifikationen der Kategorie 6A
