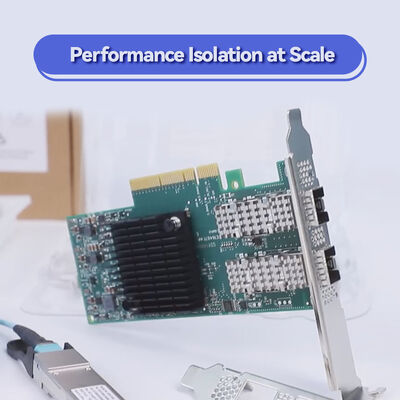

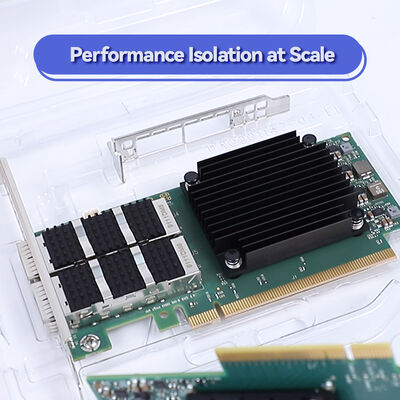

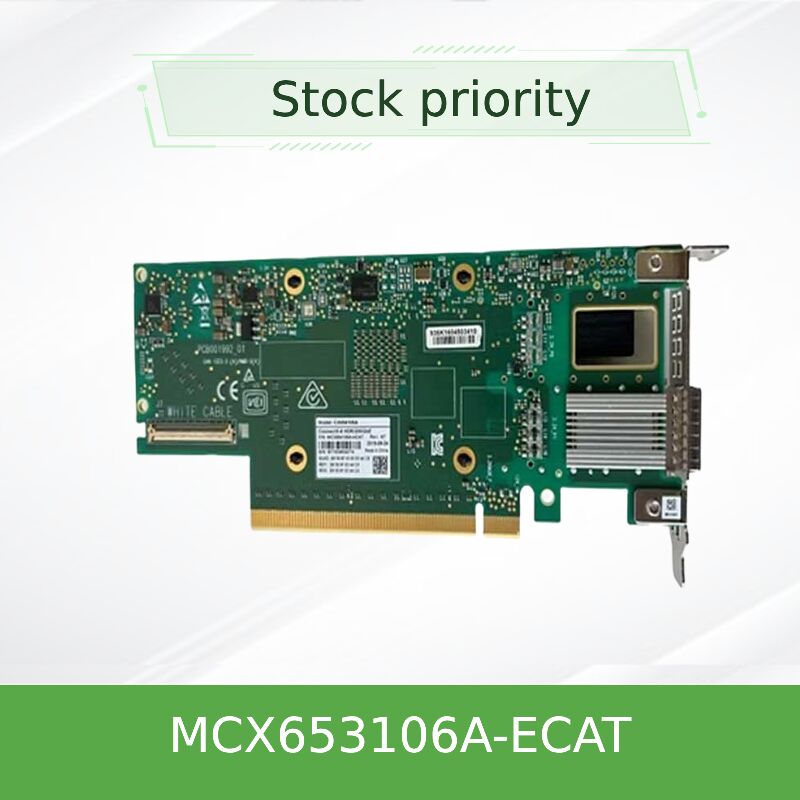

NVIDIA MCX653106A-ECAT ConnectX-6 100Gb/s Dual-Port InfiniBand & Ethernet Smart Network Interface Karte

1. Produktübersicht

Der NVIDIA® ConnectX®-6 MCX653106A-ECAT ist ein vielseitiger Dual-Port SmartNetzwerkkarteDieser Adapter unterstützt sowohl InfiniBand EDR (bis zu 100 Gb/s pro Port) als auch Ethernet-Konnektivität und bietet eine außergewöhnliche Bandbreite.ultra-niedrige LatenzzeitIdeal für die Beschleunigung von HPC-, KI-, Cloud- und Storage-Workloads, ist diese fortschrittlicheNIC-KarteGleichgewicht zwischen Leistung und Flexibilität, was es zu einem Eckpfeiler moderner, effizienter Rechenzentrumsmaschinen macht.

2. Schlüsselmerkmale und Spezifikationen

• Hochgeschwindigkeitsverbindung:Dual-Port EDR InfiniBand mit 100 Gb/s oder Ethernet mit 100 Gb/s pro Port.
• Protokollflexibilität:Unterstützt sowohl InfiniBand- als auch Ethernet-Protokolle auf derselben Hardware.
• Erweiterter Ablastmotor:Hardware-Auslastungen für RDMA, TCP/IP, NVMe über Fabrics (NVMe-oF) und Speicherprotokolle.
• Hohe Effizienz:Er liefert hohe Nachrichtenraten und extrem geringe Latenzzeit, wodurch die Anwendungslaufzeiten reduziert werden.
• Robuste Virtualisierung:SR-IOV-Unterstützung für bis zu 1000 virtuelle Funktionen, die sichere Multi-Tenant-Umgebungen ermöglichen.
• Moderne Host-Schnittstelle:PCIe 3.0/4.0 x16 Host-Schnittstelle für maximale Bandbreitenkompatibilität.
• Verbessertes Software-Ökosystem:Breite Treiberunterstützung für Linux, Windows Server und VMware.

3Kerntechnologie

Das hier.NetzwerkkarteNutzt die bewährte ConnectX-6-Architektur und wichtige Industriestandards:

• ASIC mit zwei Protokollen:Ein-Chip-Design mit Unterstützung für native InfiniBand (IBTA 1.3) und Hochleistungs-Ethernet (RoCE).
• PCIe Gen4 bereit:Maximiert den Host-Adapter-Durchsatz und beseitigt Engpässe bei 100 Gb/s-Flüssen.
• Hardware-Auslastung:RDMA, Checksum, TSO/LSO und NVMe-oF-Verarbeitung werden auf derNIC-Karte, wodurch die CPU-Ressourcen freigesetzt werden.
• Schalter ASAP2 Technologie:Bietet Hardware-Beschleunigung für Open vSwitch (OVS) und verbessert die Leistung des virtualisierten Netzwerks.
• Qualität des Dienstes (QoS):Fortgeschrittenes Verkehrsmanagement mit granularer Steuerung für eine vorhersehbare Leistung.

4. Wie es funktioniert: Der intelligente Entladungsweg

Der MCX653106A-ECAT transformiert Server-Netzwerke, indem er komplexe Aufgaben in dedizierter Hardware erledigt:

1. Direktzugriff auf Daten:Nutzt RDMA, um die direkte Datenplatzierung zwischen dem Anwendungsspeicher und dem Netzwerk zu ermöglichen, und umgeht CPU und OS-Overhead.
2. Protokollverarbeitung:TCP/IP-Stackoperationen und Speicherprotokollüberschriften werden auf dem Adapter mit Zeilenrate verarbeitet.
3. Virtualisierungs-Bypass:SR-IOV ermöglicht virtuellen Maschinen direkten Zugriff auf dieNetzwerkkarteHardware, die nahezu native Leistung liefert.
4. Speicherbeschleunigung:Die NVMe-oF-Initiator- und Ziel-Ablastungen vereinfachen den Zugriff auf entfernte NVMe-Speicherarrays.

Diese intelligente Entlastungsarchitektur ermöglicht dieNIC-Karteein aktiver Leistungsschnellvorrichtung, nicht nur eine Konnektivitätskomponente.

5. Zielanwendungen und Anwendungsfälle

• Hochleistungsrechner (HPC):Verbindet Rechenknoten in Clustern, die auf MPI basierende wissenschaftliche und technische Simulationen durchführen.
• KI/ML-Ausbildungsinfrastruktur:Bietet Bandbreitenverbindungen zwischen GPU-Servern und beschleunigt Daten-Parallel-Trainings.
• Cloud- und Hyperscale-Rechenzentren:Ideal für Speicher-Desaggregation (NVMe-oF), virtualisierte Netzwerkfunktionen und Datenanalyseplattformen.
• Enterprise Storage und Datenbanken:Verbessert die Leistung von SAN (SRP, iSER) und Datenbankclustern, die RDMA mit geringer Latenzzeit benötigen.
• Konsolidierte Workload-Server:Perfekt für Server mit gemischten Workloads aufgrund der Dual-Protocol-Unterstützung und der vielseitigen Auslastung.

6. technische Spezifikationen

7. Wettbewerbsvorteile

Warum wählen Sie die MCX653106A-ECAT für Ihre Infrastruktur?

• Mehrwertigkeit des Doppelprotokolls:Einer.Netzwerkkarteunterstützt sowohl InfiniBand als auch Ethernet und bietet Flexibilität bei der Bereitstellung und Investitionsschutz.
• Höhere CPU-Effizienz:Umfassende Hardware-Auslastungen reduzieren die CPU-Auslastung für Netzwerk-Aufgaben drastisch und befreien Kerne für Anwendungen.
• Nachgewiesene Zuverlässigkeit von ConnectX-6:Aufbauend auf NVIDIAs branchenführender Adaptertechnologie mit umfangreicher Feldvalidierung.
• Optimiert für moderne Arbeitslasten:Native Unterstützung für NVMe-oF und RDMA beschleunigt Speicher- und HPC-Anwendungen.
• Zukunftsfähige Plattform:PCIe 4.0-Kompatibilität stellt die Bereitschaft für Serverplattformen der nächsten Generation sicher.

8. Unterstützung und Dienstleistungen

Wir stehen hinter jedem MCX653106A-ECAT-Adapter mit umfassenden Support-Services:

• Vollständige Herstellergarantie:Original-NVIDIA-Produkt mit Standardgarantie.
• Garantierte Versorgung:Wir halten einen stabilen Bestand, um eine zuverlässige und schnelle Lieferung zu gewährleisten.
• Fachtechnischer Support:Unser Team bietet Anleitung zur Integration, Kompatibilitätsprüfung und Leistungs-Tuning-Hilfe.
• Langfristige Partnerschaft:Wir bieten kontinuierliche Unterstützung für Treiber-/Firmware-Updates und Best Practice-Empfehlungen für Ihren spezifischen Anwendungsfall.

9Häufig gestellte Fragen

F: Kann ich diese Karte gleichzeitig für InfiniBand- und Ethernet-Netzwerke verwenden?

A:Die Karte arbeitet in einem Protokollmodus pro Port, wie vom Treiber/Firmware konfiguriert. Sie kann InfiniBand und Ethernet nicht gleichzeitig auf demselben Port ausführen,aber bietet einen flexiblen Einsatz in verschiedenen Umgebungen.

F: Welche Art von Kabeln sind für eine 100 Gb/s-Verbindung erforderlich?

A:Für InfiniBand EDR verwenden Sie QSFP56 EDR-Kabel (DAC oder AOC). Für 100GbE verwenden Sie QSFP56 100GbE-Kabel.(oder optische Transceiver) hängt von der Entfernung und der Kompatibilität der Schalter ab..

F: Ist dieser Adapter mit der NVIDIA GPU Direct-Technologie kompatibel?

A:Ja, es unterstützt vollständig NVIDIA GPUDirect® RDMA (PeerDirect), was eine direkte Datenübertragung zwischen GPU-Speicher und dem Netzwerk ermöglicht, was für KI- und HPC-Workloads von entscheidender Bedeutung ist.

F: Unterstützt es alte Ethernet-Geschwindigkeiten wie 10GbE oder 25GbE?

A:Ja, durch Rückwärtskompatibilität und automatische Verhandlung unterstützen die Ports niedrigere Ethernet-Geschwindigkeiten einschließlich 10, 25, 40 und 50 GbE bei Verwendung geeigneter Kabel oder Breakouts.

10. Installations- und Betriebsanweisungen

• Systemkompatibilität:Stellen Sie sicher, dass Ihr Server über einen PCIe x16-Slot (Gen3 oder Gen4) verfügt und die Leistungs-/Kühlanforderungen für eine leistungsstarkeNIC-Karte.
• Anforderungen an die Software:Installieren Sie vor der Verwendung die neuesten NVIDIA OFED- oder WinOF-2-Treiber aus dem offiziellen NVIDIA-Supportport.
• Thermische Erwägungen:Für eine optimale Leistung und Langlebigkeit muss ein ausreichender Chassisluftfluss über die Heizspüle der Karte vorhanden sein.
• ESD-Schutz:Verwenden Sie den Adapter immer mit geeigneten antistatischen Maßnahmen.
• Firmware-Updates:Überprüfen Sie regelmäßig, ob die Firmware aktualisiert wird, um Stabilität, Sicherheit und Zugriff auf die neuesten Funktionen zu gewährleisten.
