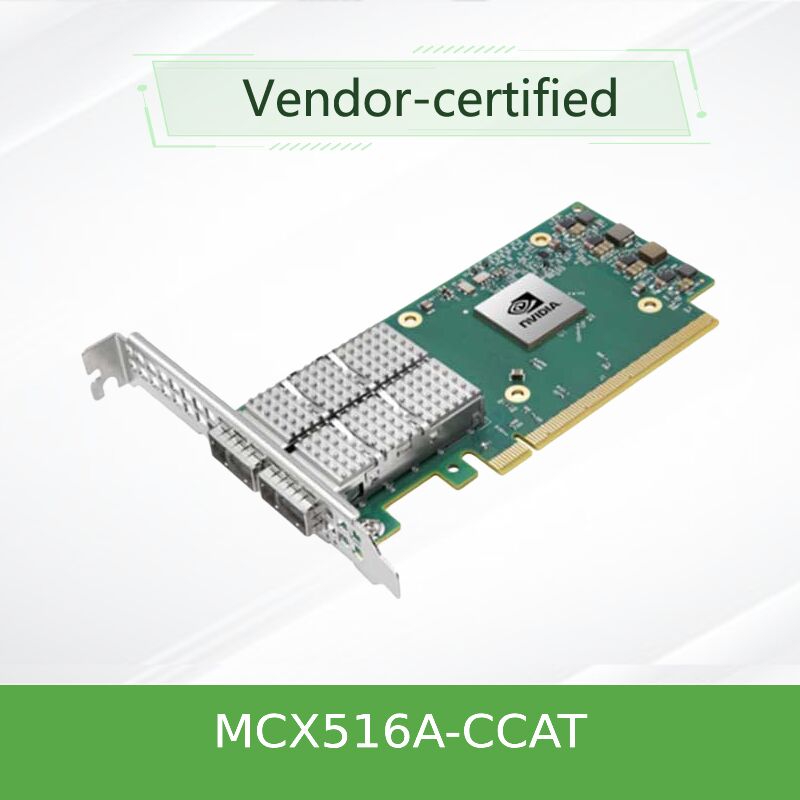

MCX516A-CCAT Dual-Port 100GbE Ethernet-Adapter von NVIDIA
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCX516A-CCAT |
| Dokumentieren: | connectx-5-en-card.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Produktstatus: | Aktie | Anwendung: | Server |
|---|---|---|---|
| Schnittstellentyp:: | Netzwerk | Häfen: | Dual |
| Maximale Geschwindigkeit: | 25gbe | Steckertyp: | SFP28 |
| Typ: | Verdrahtet | Zustand: | Neu und Original |
| Garantiezeit: | 1 Jahr | Modell: | MCX516A-CCAT |
| Name: | Mellanox Network Card CX516A Connectx-5 100GBE MCX516A-CCAT Dual-Port QSFP28 PCI-E-Adapter | Stichwort: | Mellanox Network Card |
Produkt-Beschreibung
Dual-Port QSFP28 100GbE Ethernet-Adapterkarte — liefert bis zu 100 Gbit/s pro Port, 750 ns Latenz, 200 Millionen Nachrichten pro Sekunde und erweiterte Offloads für Anwendungen. Ideal für Web 2.0, Cloud, Speicher, KI und Telekommunikationsplattformen, die höchste Bandbreite und geringe Latenz erfordern.
Die NVIDIA ConnectX-5 EN MCX516A-CCAT ist eine Dual-Port 100GbE Ethernet-Adapterkarte, die für die anspruchsvollsten Rechenzentrum-Workloads entwickelt wurde. Basierend auf der ConnectX-5-Architektur unterstützt dieser Adapter mehrere Geschwindigkeiten, darunter 100GbE, 50GbE, 40GbE, 25GbE, 10GbE und 1GbE, und bietet nahtlose Migrationspfade und Infrastrukturflexibilität. Mit einer Latenz von 750 ns, bis zu 200 Millionen Nachrichten pro Sekunde (Mpps) und einer PCIe 3.0 x16 Host-Schnittstelle liefert die MCX516A-CCAT branchenführenden Durchsatz und CPU-Effizienz. Zu den wichtigsten Funktionen gehören RoCE (RDMA over Converged Ethernet), SR-IOV-Virtualisierung mit bis zu 512 virtuellen Funktionen, ASAP2 beschleunigte Vermittlung und Paketverarbeitung für vSwitch/vRouter-Offloads, NVMe over Fabric-Target-Offloads, T10-DIF-Signaturübergabe und umfassende Overlay-Netzwerk-Offloads (VXLAN, NVGRE, GENEVE). Dieser Adapter ist in einem Low-Profile-PCIe-Formfaktor mit erweiterten Host-Managementfunktionen erhältlich.
Zwei QSFP28-Ports, die 100/50/40/25/10/1GbE-Geschwindigkeiten unterstützen. Abwärtskompatibel mit Infrastrukturen mit geringerer Geschwindigkeit.
750 ns Latenz, bis zu 200 Mpps Nachrichtenrate und 197 Mpps mit DPDK für Kernel-Bypass-Anwendungen.
Low-Latency-RDMA-Dienste über Layer-2- und Layer-3-Netzwerke für Speicher- und Compute-Workloads.
Hardware-Offload der Open vSwitch (OvS) und des vRouter-Datenpfads, der die Flexibilität der Steuerungsebene beibehält und gleichzeitig eine Leistung mit Drahtgeschwindigkeit erzielt.
Hardwarebeschleunigte NVMe-oF-Target-Offloads, die einen effizienten NVMe-Speicherzugriff mit nahezu keiner CPU-Intervention ermöglichen.
Bis zu 512 virtuelle Funktionen (VFs) und 8 physische Funktionen pro Port mit garantierter QoS und VM-Isolation.
Hardware-Kapselung und -Dekapselung für VXLAN-, NVGRE-, GENEVE-, MPLS- und NSH-Tunnel.
Flexible Parser und Match-Action-Tabellen, die Hardware-Offloads für aktuelle und zukünftige Protokolle ermöglichen.
NC-SI über MCTP, BMC-Schnittstelle, PLDM für Überwachung und Firmware-Update, PXE und UEFI Remote-Boot.
Der ConnectX-5 EN ASIC liefert Rekordleistungen mit fortschrittlichen Beschleunigungs-Engines. Zu den wichtigsten technologischen Innovationen gehören:
- PeerDirect (GPUDirect) – Eliminiert unnötige PCIe-Datenkopien zwischen GPU und CPU und beschleunigt HPC-, KI- und Machine-Learning-Workloads.
- Adaptive Routing über Reliable Transport – Ermöglicht Out-of-Order-RDMA und adaptives Routing für optimierte Fabric-Auslastung.
- Tag-Matching und Rendezvous-Offloads – Hardware-Offload des MPI-Tag-Matchings und des Rendezvous-Protokolls, wodurch der CPU-Overhead in HPC-Clustern reduziert wird.
- Burst-Buffer-Offloads – Hardwarebeschleunigung für Hintergrund-Checkpointing in großen Simulationen und ML-Training.
- Eingebetteter PCIe-Switch – Unterstützt bis zu 8 Bifurkationen, ermöglicht Host-Chaining und die Eliminierung von Backend-Switches in Speicher-Racks.
- On-Demand Paging (ODP) – Registrierungsfreier RDMA-Speicherzugriff, der die Anwendungsentwicklung vereinfacht.
- Extended Reliable Connected (XRC) und Dynamically Connected Transport (DCT) – Skaliert RDMA auf Zehntausende von Knoten.
- T10-DIF-Signaturübergabe – Hardwarebasierter Datenschutz für Speicher-Workloads mit Drahtgeschwindigkeit.
Hochdichte Virtualisierung, Overlay-Netzwerke und vSwitch-Offloads reduzieren die CPU-Auslastung bei gleichzeitiger Aufrechterhaltung der Leistung mit Drahtgeschwindigkeit.
NVMe-oF-Target-Offloads, T10-DIF und RoCE ermöglichen Hochleistungs-Blockspeicher mit Sub-Mikrosekunden-Latenz.
PeerDirect GPUDirect, adaptives Routing und Burst-Buffer-Offloads beschleunigen verteilte Trainings-Workloads.
ASAP2 vSwitch-Offloads, Service Chaining und Hairpin-Hardware-Fähigkeit ermöglichen effiziente Network Function Virtualization.
Extrem niedrige Latenz (750 ns) und hohe Nachrichtenrate (200 Mpps) erfüllen die anspruchsvollsten Finanzanwendungen.
Der integrierte PCIe-Switch ermöglicht die Verbindung von Servern ohne Top-of-Rack-Switches und reduziert die TCO.
Die MCX516A-CCAT ist mit einer Vielzahl von Betriebssystemen kompatibel: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi und Citrix XenServer. Sie unterstützt Standard-100GbE-QSFP28-Optiken, passive DAC-Kabel, aktive optische Kabel (AOC) und Breakout-Kabel (100GbE auf 4x25GbE oder 2x50GbE). Die Karte lässt sich nahtlos in NVIDIA Spectrum Switches und jede standardbasierte 25GbE/40GbE/50GbE/100GbE-Infrastruktur integrieren. Die Softwareunterstützung umfasst OFED (OpenFabrics Enterprise Distribution), DPDK und WinOF-2 für Windows.
| Kategorie | Spezifikation |
|---|---|
| Modell | MCX516A-CCAT |
| Formfaktor | Low-Profile PCIe-Add-in-Karte. Wird mit montierter hoher Halterung geliefert, kurze Halterung enthalten. |
| Ports | 2x QSFP28 (100/50/40/25/10/1GbE) |
| Unterstützte Geschwindigkeiten | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE |
| Host-Schnittstelle | PCIe 3.0 x16 (kompatibel mit x8, x4, x2, x1; automatisch ausgehandelt) |
| Nachrichtenrate | Bis zu 200 Millionen Nachrichten pro Sekunde (Mpps); 197 Mpps mit DPDK |
| Latenz | 750 ns (typischer Cut-Through) |
| Virtualisierung | SR-IOV: bis zu 512 virtuelle Funktionen, 8 physische Funktionen pro Port |
| RoCE-Unterstützung | Ja – RDMA over Converged Ethernet (RoCE) |
| Overlay-Offloads | VXLAN, NVGRE, GENEVE, MPLS, NSH Hardware-Kapselung/Dekapselung |
| vSwitch/vRouter-Offloads | ASAP2 – Open vSwitch (OvS) und vRouter-Datenpfad-Offload mit flexiblen Match-Action-Tabellen |
| Speicher-Offloads | NVMe-oF-Target-Offloads, T10-DIF-Signaturübergabe, SRP, iSER, NFS RDMA, SMB Direct |
| Erweiterte Funktionen | Tag-Matching, Rendezvous-Offload, adaptives Routing, Burst-Buffer-Offload, integrierter PCIe-Switch, ODP, XRC, DCT |
| CPU-Offloads | TCP/UDP zustandslose Offloads, LSO/LRO, Checksummen-Offload, RSS/TSS, HDS, VLAN/MPLS-Tag-Einfügung/Entfernung |
| Management-Schnittstellen | NC-SI über MCTP (SMBus/PCIe), BMC-Schnittstelle, PLDM (Überwachung und Firmware-Update), SDN eSwitch-Management, SPI, JTAG |
| Remote-Boot | PXE, UEFI, iSCSI Remote-Boot |
| Stromverbrauch | Nicht öffentlich spezifiziert – bitte vor der Bestellung bestätigen |
| Betriebstemperatur | 0°C bis 55°C (typisch) |
| Standards | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Konform |
| OPN (Bestellte Teilenummer) | Ports | Max. Geschwindigkeit | Schnittstelle | Host-Schnittstelle | Hauptmerkmal |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Dual-Port 100GbE, erweitertes Host-Management |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex verbesserte Leistung, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | Dual-Port 25GbE, UEFI-fähig |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | Dual-Port 50GbE, erweitertes Host-Management |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Dual-Port 100GbE-Variante |
Machen Sie Ihr Rechenzentrum zukunftssicher mit 100GbE-Konnektivität und behalten Sie gleichzeitig die Abwärtskompatibilität zu 50/40/25/10/1GbE bei.
200 Mpps ermöglichen die höchste Paketverarbeitungsdichte für Telco NFV, vSwitch und Hochfrequenzhandel.
NVMe-oF, T10-DIF, ASAP2 und RoCE-Offloads reduzieren die CPU-Auslastung drastisch und verbessern die Anwendungsleistung.
Hong Kong Starsurge bietet wettbewerbsfähige Preise, Garantieunterstützung und schnelle weltweite Lieferung.
Hong Kong Starsurge bietet End-to-End-Support für NVIDIA/Mellanox-Adapter, einschließlich Kompatibilitätsprüfung, Firmware-Updates und technischer Fehlerbehebung. Die Standardgarantie entspricht der eingeschränkten Hardwaregarantie von NVIDIA (1 Jahr Rückgabe und Reparatur). Erweiterte Supportoptionen sind auf Anfrage erhältlich. Unser Team kann Sie bei der Treiberinstallation, Leistungsoptimierung, RoCE-Konfiguration und Integration in bestehende Server-, Speicher- und Netzwerkkonfigurationen unterstützen.
| Kategorie | Unterstützte Optionen |
|---|---|
| Betriebssysteme | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| Switches | NVIDIA Spectrum SN3000/SN3700-Serie, Cisco Nexus 3000/9000, Arista 7000-Serie, Juniper QFX-Serie, jeder standardbasierte 25/40/50/100GbE-Switch |
| Kabel und Optiken (100GbE) | QSFP28 passive DAC (bis zu 5 m), QSFP28 AOC, 100GBASE-SR4 (MPO, 100 m), 100GBASE-LR4 (LC, 10 km), 100GBASE-ER4 (LC, 40 km) |
| Kabel und Optiken (geringere Geschwindigkeiten) | QSFP28 auf SFP28 Breakout-Kabel (100G auf 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) mit entsprechenden Adaptern |
| Management-Protokolle | NC-SI, MCTP über PCIe/SMBus, PLDM für Überwachung und Firmware-Update, SDN eSwitch-Management |
- Bestätigen Sie, dass der Server über einen freien PCIe x16-Steckplatz verfügt – Gen 3.0 oder höher (PCIe 3.0 x16 bietet ausreichende Bandbreite für Dual-Port 100GbE).
- Bestimmen Sie den erforderlichen Kabeltyp: passive DAC (kurze Distanz), aktive optische Kabel (mittlere Distanz) oder optische Transceiver (lange Distanz) für den 100GbE-Betrieb.
- Überprüfen Sie die Verfügbarkeit von Betriebssystemtreibern auf der offiziellen NVIDIA/Mellanox-Website (neueste OFED- oder Inbox-Treiber).
- Stellen Sie sicher, dass Ihr Switch 100GbE QSFP28-Ports unterstützt (die meisten modernen Spine-Switches tun dies).
- Bestätigen Sie für RoCE-Bereitstellungen die Switch-Unterstützung für DCB (PFC, ETS, ECN) und Störungsbenachrichtigung.
- Verifizieren Sie für NVMe-oF-Target-Offloads die Kompatibilität Ihres Speicher-Software-Stacks.
- Verifizieren Sie für die BMC-Integration, dass Ihr Motherboard NC-SI über SMBus oder PCIe unterstützt.
