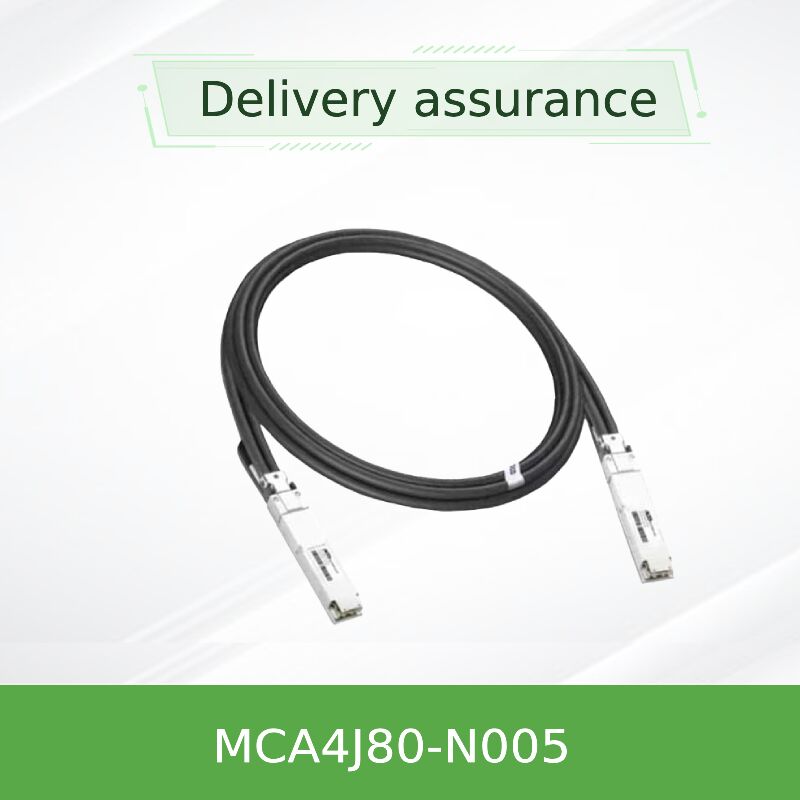

NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP bis 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCA4J80-N005 (980-9I602-00N005) |
| Dokumentieren: | MCA4J80-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Mellanox DAC -Kabel | Kabellänge: | 5 Meter |
| Name: | Mellanox DAC-Kabel Active Copper Cable Ib Twin Port NDR 800 GB/S OSFP 5 Meter MCA4J80-N005 | Stichwort: | Mellanox DAC -Kabel |
Produkt-Beschreibung
NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP zu 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Hochdichte NDR-Verbindung | 5 Meter Reichweite | Ultra-niedrige Latenz | 1,5 W pro Ende
Das NVIDIA MCA4J80-N005 ist ein 800Gb/s Twin-Port OSFP Active Copper Cable, das für InfiniBand NDR und Ethernet-Umgebungen entwickelt wurde. Es nutzt 8 Kanäle mit 100G-PAM4-Modulation und liefert eine aggregierte Bandbreite von 2x400Gb/s, ideal für Switch-zu-Switch- und Switch-zu-DGX H100-Verbindungen. Mit 26AWG-Leitern und optimierter Entzerrung überbrückt dieses 5m ACC die Lücke zwischen passiven DACs und optischen Lösungen – und bietet geringen Stromverbrauch, niedrige Kosten und robuste Signalintegrität für anspruchsvolle Rechenzentren.
800Gb/s (8 Lanes @ 100G-PAM4 pro Port; gesamt 2x400Gb/s)800Gb/s (2x400Gb/s)
AWG5 Meter (26AWG)
Leistung≤1,5W pro Ende
LatenzSub-Mikrosekunde (aktive EQ)
ProtokollInfiniBand NDR / Ethernet
AnschlussOSFP zu 2xOSFP (Twin-Port)

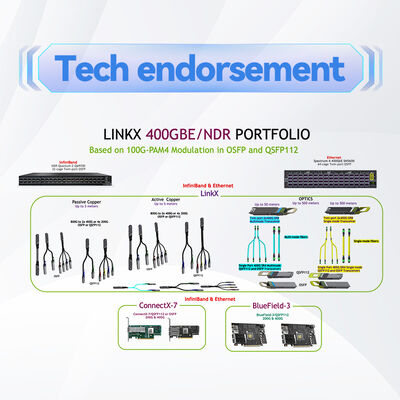

Produktübersicht
Die NVIDIA MCA4J80-Serie liefert 800Gb/s Twin-Port OSFP Active Copper Cables für die nächste Generation von NDR InfiniBand und Spectrum-4 Ethernet-Fabric. Das MCA4J80-N005 (5-Meter-Variante) verwendet dickere 26AWG-Kupferpaare mit integrierten Pre-Emphasis-Equalizer-ICs an beiden Enden, was eine zuverlässige Übertragung über die Grenzen passiver DACs hinaus ermöglicht und gleichzeitig extrem niedrige Latenz und einen Stromverbrauch von nur 1,5 W pro Anschluss beibehält. Jedes Kabel ist werkseitig abgestimmt, um Signalrauschen und Rückreflexionen zu reduzieren, und der EEPROM liefert vollständige Produktidentifikations- und Diagnosedaten an das Host-System. Für kürzere Reichweiten (<3m) bietet NVIDIA passive DAC-Alternativen; die ACC-Serie optimiert die Leistung für 3m, 4m und 5m Verbindungen.Hauptmerkmale
800Gb/s aggregierte Bandbreite
- – Twin-Port OSFP zu 2x400Gb/s OSFP, 8 Lanes @ 100G-PAM4 pro Port.5-Meter-Reichweite (26AWG)
- – ideal für Top-of-Rack- und benachbarte Rack-Konnektivität.Ultra-niedrige Leistung
- – maximal 1,5 Watt pro Ende, deutlich geringer als bei aktiven optischen Kabeln.Hot-Pluggable & RoHS-konform
- – LSZH-Mantel, halogenfrei, bleifrei.Protokollunabhängiger Betrieb
- – konfiguriert sich automatisch für InfiniBand oder Ethernet, je nach angeschlossenem Switch.Robuste Signalintegrität
- – integrierter Equalizer und Längenabstimmung reduzieren Reflexionen und ISI.I²C-Management-Schnittstelle
- – basierend auf SFF-8636, liefert Echtzeit-Kabelstatus und Identifikationsdaten.Betriebstemperatur 0°C bis +70°C
- – geeignet für Enterprise- und Cloud-Rechenzentrumsumgebungen.Technologie & Design

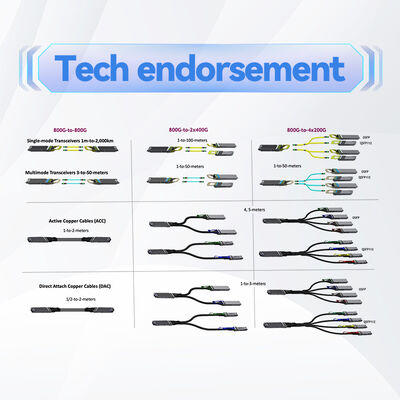

Das MCA4J80-N005 gehört zur Active Copper Cable (ACC)-Familie von NVIDIA – ein Hybrid-Design, das passive Kupferkabel mit aktiver Entzerrungsschaltung kombiniert. Im Gegensatz zu passiven DACs integriert ACC einen Pre-Emphasis-Equalizer-IC in jedem Anschlussgehäuse, der die für Kupfer bei längeren Längen inhärenten Hochfrequenzverluste kompensiert. Dies ermöglicht Reichweiten bis zu 5 m bei gleichzeitiger Einhaltung der Bitfehlerraten gemäß InfiniBand NDR-Spezifikationen. Die 100G-PAM4-Modulation pro Lane maximiert die spektrale Effizienz, und der Twin-Port OSFP-Formfaktor bietet Breakout-Fähigkeit: Ein einzelner 800Gb/s-Port wird mit zwei unabhängigen 400Gb/s-Ports verbunden, was die Verbindungen zu Quantum-2-Switches oder DGX H100-Systemen vereinfacht. NVIDIAs strenge Kabeltests gewährleisten Haltbarkeit, geringe Einfügedämpfung und hervorragende Übersprechungsisolierung "out-of-the-box".

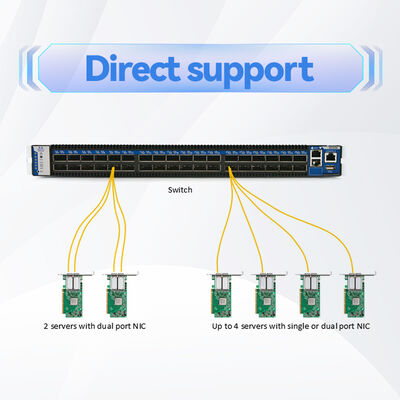

Typische Einsatzszenarien
Quantum-2 InfiniBand Switch zu Quantum-2 Switch
- – Aufbau von nicht-blockierenden NDR-Fabrics bis zu 5 m zwischen Leaf/Spine-Knoten.Quantum-2 Switch zu DGX H100 / HGX H100 Systemen
- – Direktanschluss für GPU-Cluster, die hohen Durchsatz und niedrige Latenz erfordern.Spectrum-4 Ethernet Switch zu Switch oder Server Uplinks
- – 800Gb/s Ethernet-Implementierungen für KI/ML-Backend-Netzwerke.High-Performance Computing (HPC) und Storage-Disaggregation
- – zuverlässige Punkt-zu-Punkt-Verbindungen innerhalb von Racks.Kompatibilität
Das MCA4J80-N005 ACC ist vollständig kompatibel mit NVIDIA Quantum-2 InfiniBand Switches, Spectrum-4 Ethernet Switches und DGX H100 Serverplattformen. Es funktioniert auch mit jedem Standard-OSFP-Cage, der 800G NDR oder 2x400G Breakout-Modi unterstützt, gemäß OSFP MSA Rev. 1.12 und SFF-8636 Management-Schnittstelle. Das Kabel erkennt automatisch das Link-Protokoll (InfiniBand vs. Ethernet) basierend auf der Switch-Seite, ohne manuelle Konfiguration. Für ältere 400G- oder 200G-Umgebungen wenden Sie sich an Ihren NVIDIA-Vertreter für Adapter- oder passive DAC-Optionen.
Kompatibilitätsmatrix
Plattform / Switch-Familie
| Port-Typ | Unterstützte Geschwindigkeit | Qualifizierte Länge | NVIDIA Quantum-2 QM9700 / QM9790 |
|---|---|---|---|
| OSFP 800G NDR | 800Gb/s (2x400G Breakout) | 5m | 26 AWG |
| OSFP 800G Ethernet | 800Gb/s | 5m | 26 AWG |
| OSFP 400G (Dual-Port) | 2x400Gb/s pro Kabel | 3m (flach/finned) & 5m | Drittanbieter 800G Switches (OSFP MSA) |
| OSFP | 800G / 2x400G | Validierung konsultieren | Technische Spezifikationen |
Parameter
| Spezifikation (MCA4J80-N005) | Produktname |
|---|---|
| NVIDIA Active Copper Cable, InfiniBand Twin Port NDR, bis zu 800Gb/s, OSFP, 5m | Bestell-PN |
| Länge | 5m |
| 800Gb/s (8 Lanes @ 100G-PAM4 pro Port; gesamt 2x400Gb/s) | Anschlusstyp |
| Twin-Port OSFP zu 2x OSFP (Active Copper) | Kabellänge |
| 5 Meter (±50 mm Toleranz für Längen ≥2m) | Leiterquerschnitt |
| 26 AWG, 2x8 Paare | Außendurchmesser |
| 8,9 ±0,03 mm | Minimaler Biegeradius (einmalig) |
| 5x Kabeldurchmesser (~44,5 mm) | Minimaler Biegeradius (wiederholt) |
| 10x Kabeldurchmesser (~89 mm) | Stromversorgung |
| 3,135V – 3,465V (3,3V nominal) | Max. Leistung pro Ende |
| 1,5 W | Betriebstemperatur des Gehäuses |
| 0°C bis +70°C | Lagertemperatur |
| -40°C bis +85°C | Relative Luftfeuchtigkeit (Betrieb) |
| 5% bis 85% (nicht kondensierend) | Charakteristische Impedanz |
| 100 Ω nominal (90-110 Ω Bereich) | Regulatorische Konformität |
| RoHS, REACH, CE, FCC Klasse A, UKCA, VCCI, RCM, TUV, CB | Mantelmaterial |
| LSZH (Low Smoke Zero Halogen) | Hot Pluggable |
| Ja, OSFP MSA-konform | Auswahlhilfe – MCA4J80 Serie |
Bestell-PN
| Länge | AWG | Beschreibung / Besonderheit | MCA4J80-N003 |
|---|---|---|---|
| 3m | 30 AWG | Flach zu Finned, spezieller mechanischer Formfaktor | MCA4J80-N004 |
| 4m | 30 AWG | Flach zu Finned, spezieller mechanischer Formfaktor | MCA4J80-N005 |
| 5m | 26 AWG | Dickere Gauge für 5m, optimiert für Switch-zu-Switch | MCA4J80-N003-FLT |
| 3m | 30 AWG | Flach zu Finned, spezieller mechanischer Formfaktor | MCA4J80-N003-FTF |
| 3m | 30 AWG | Flach zu Finned, spezieller mechanischer Formfaktor | Für Längen <3m empfiehlt NVIDIA passive DAC-Kabel (niedrigste Kosten/Leistung). ACC bietet optimierte Reichweite für 3-5 Meter mit aktiver Entzerrung. |

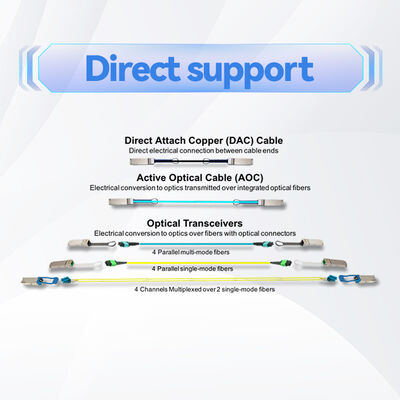

Vorteile gegenüber passiven DAC & aktiven optischen KabelnKostengünstig:
Niedrigere Kosten als aktive optische Kabel (AOC) bei längerer Reichweite als passive DAC.
- Minimale Latenz:Sub-Mikrosekunden-Latenz durch analoge Entzerrung, keine Protokoll-Retiming.
- Energieeffizienz:1,5W pro Ende gegenüber typisch 3-5W für optische Module.
- Zuverlässigkeit:Keine Probleme mit optischer Verschmutzung, robust in Umgebungen mit hoher Vibration.
- Einfache Bereitstellung:Standard-Kupferhandhabung, keine Reinigungs- oder Polaritätsprobleme.
- Service & SupportHong Kong Starsurge Group Co., Limited bietet vollständige Lieferketten- und technischen Support für NVIDIA-Netzwerklösungen. Unser Team unterstützt bei Konfigurationsvalidierung, Kompatibilitätsprüfungen und RMA-Services nach dem Verkauf. Kontaktieren Sie unsere Netzwerkhardware-Spezialisten für Volumenpreise, Empfehlungen zur Kabellänge und Integration in bestehende InfiniBand/Ethernet-Fabrics. Wir bieten weltweite Lieferung mit schneller Abwicklung aus regionalen Lagern.
Häufig gestellte Fragen (FAQ)
F: Ist das MCA4J80-N005 mit Standard-400G-QSFP-Ports kompatibel?
A: Nein, es verwendet OSFP-Anschlüsse. Für 400G-QSFP-Ports sollten Sie QSFP112- oder OSFP-zu-QSFP-Adapter in Betracht ziehen; dieses Kabel ist für native OSFP-Cages konzipiert, die 800G- oder 2x400G-Breakout unterstützen.
- F: Was ist der Unterschied zwischen ACC und DAC?
A: Passive DACs haben keine aktive Elektronik; ACC integriert Equalizer-ICs, um die Länge auf 5m zu erweitern und gleichzeitig die Signalintegrität und ultra-niedrige Latenz beizubehalten. - F: Unterstützt das Kabel sowohl Ethernet als auch InfiniBand?
A: Ja. Die ACC-Firmware erkennt das Link-Protokoll automatisch – funktioniert sowohl mit InfiniBand NDR als auch mit Ethernet (bis zu 800GbE). - F: Kann ich dieses Kabel für Switch-zu-Server über 5m hinaus verwenden?
A: Die maximal zulässige Länge beträgt 5m; für längere Distanzen sind aktive optische Kabel (AOC) oder optische Transceiver erforderlich. - F: Gibt es spezielle Biegeradiusbeschränkungen in der Nähe des Anschlusses?
A: Ja, der Biegeradius der Baugruppe (nahe am Anschluss) beträgt das 10-fache des Kabeldurchmessers. Befolgen Sie die NVIDIA-Richtlinien für Kabelmanagement, um Leistungseinbußen zu vermeiden. - Handhabungshinweise & ESD-Richtlinien
Verwenden Sie immer ESD-geerdete Handgelenkschlaufen bei der Handhabung von Kabeln und beim Einstecken in OSFP-Cages.
Überschreiten Sie nicht den minimalen Biegeradius (einmalig: 5x Durchmesser; wiederholt: 10x Durchmesser), um Schäden an den Leitern zu vermeiden.
- Schutzkappen sollten bis zur Installation angebracht bleiben, um Kontamination zu verhindern.
- Ziehen Sie nicht am Kabelmantel und üben Sie keine übermäßige Spannung aus; verwenden Sie geeignete Kabelmanagement-Halterungen.
- Betreiben Sie das Gerät innerhalb der angegebenen Gehäusetemperatur (0°C bis +70°C), um eine zuverlässige Leistung des Equalizers zu gewährleisten.
- Weitere Details finden Sie in den NVIDIA Cable Management Guidelines und der FAQ Application Note. Die elektrostatische Entladung zum Gehäuse der Host-Ausrüstung nach der Installation muss den ESD-Anforderungen auf Systemebene entsprechen.
- Käufer-Checkliste – MCA4J80-N005
✓ Port-Typ des Switches bestätigen: OSFP 800G NDR oder 2x400G Breakout-Fähigkeit.
✓ Erforderliche Kabellänge überprüfen: maximal 5m für diese ACC-Variante.
- ✓ Betriebsumgebungstemperaturbereich prüfen (0-70°C Gehäusetemperatur).
- ✓ Ausreichenden Biegeradiusplatz in Racks sicherstellen (≥45mm einfacher Biegeradius).
- ✓ Für DGX H100-Verbindungen prüfen, ob die flache Oberseite-Variante (MCA4J80-N003-FLT) für 3m erforderlich ist; für 5m ist der Standard N005 mit ordnungsgemäßer Verlegung kompatibel.
