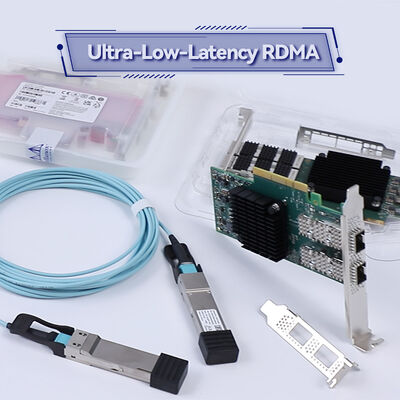

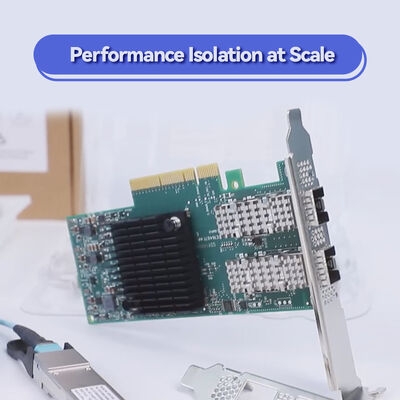

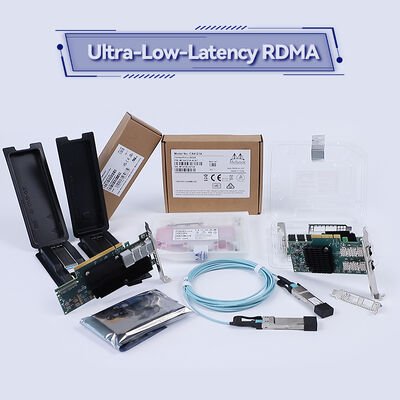

NVIDIA ConnectX-6 MCX653106A-HDAT 200 Gbit/s Dual-Port InfiniBand Smart Adapter
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCX653106A-HDAT |
| Dokumentieren: | connectx-6-infiniband.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Produktstatus: | Aktie | Anwendung: | Server |
|---|---|---|---|
| Zustand: | Neu und Original | Typ: | Verdrahtet |
| Maximale Geschwindigkeit: | Bis zu 200 GB/s | Ethernet -Anschluss: | QSFP56 |
| Modell: | MCX653106A-HDAT | ||
Produkt-Beschreibung

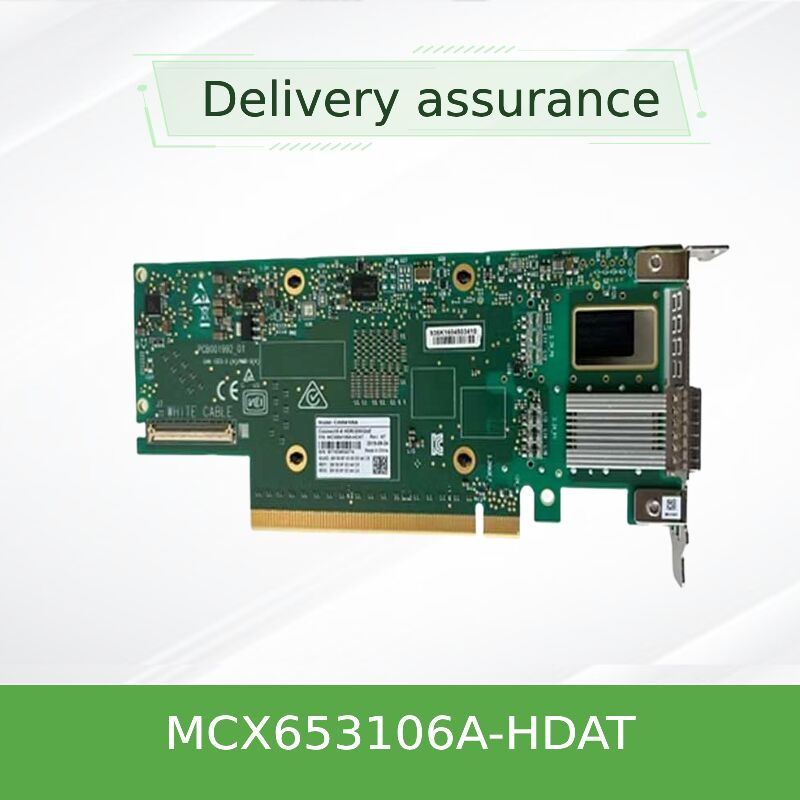

MCX653106A-HDAT – Dual-Port 200Gb/s
Entwickelt für anspruchsvolle HPC-, KI- und Hyperscale-Cloud-Infrastrukturen, liefert die NVIDIA® ConnectX®-6 MCX653106A-HDAT Smart Adapter-Karte bis zu200Gb/sBandbreite pro Port mit In-Network Computing-Beschleunigung. Durch die Auslagerung von Berechnungen von der CPU verbessert sie die Effizienz, Skalierbarkeit und Sicherheit dramatisch – vom Training tiefer neuronaler Netze bis zur Echtzeit-Datenanalyse.
Als Kernkomponente der NVIDIA Quantum InfiniBand-Plattform ermöglicht ConnectX-6 End-to-End-RDMA, hardwarebasierte zuverlässige Übertragung und fortschrittliche Staukontrolle. Das ModellMCX653106A-HDATverfügt überDual-Port QSFP56, das sowohl InfiniBand als auch Ethernet (bis zu 200Gb/s) unterstützt. Es integriert Blockverschlüsselung XTS-AES, NVMe over Fabrics (NVMe-oF) Offloads und GPUDirect RDMA-Beschleunigung – was es zur idealen Wahl für GPU-beschleunigte Cluster, softwaredefinierte Speicher und virtualisierte Netzwerke macht.
NVIDIA ConnectX-6 erweitert Remote Direct Memory Access (RDMA) über konventionelle Grenzen hinaus. Durch die Implementierung von Hardware-Offloads für MPI-Tag-Matching, Out-of-Order-RDMA mit Adaptive Routing und Dynamically Connected Transport (DCT) gewährleistet es eine effiziente Skalierung über Tausende von Knoten hinweg. DieIn-Network Memory-Funktion des Adapters ermöglicht registrierungsfreien RDMA-Speicherzugriff und reduziert den Software-Overhead. In Kombination mit PCIe Gen 4.0 werden Daten direkt zwischen Speicher und Netzwerk übertragen, wodurch CPU-Zyklen für die Anwendungslogik frei werden.
Mit Unterstützung fürRoCE (RDMA over Converged Ethernet)und Overlay-Netzwerk-Tunneling-Offloads bietet ConnectX-6 eine einheitliche Smart Fabric für InfiniBand- und Ethernet-Umgebungen.
- High Performance Computing (HPC):Groß angelegte Simulationen, Wettermodelle und Forschungscluster, die niedrige Latenz und hohe Nachrichtenraten erfordern.
- KI & Maschinelles Lernen:Beschleunigung des verteilten Trainings tiefer neuronaler Netze mit GPUDirect RDMA und High-Throughput 200Gb/s-Links.
- NVMe-oF Speicher-Arrays:Aufbau von Hochleistungs-NVMe/TCP- oder NVMe/RDMA-Speicherzielen mit Hardware-Offloads, wodurch die CPU-Last reduziert wird.
- Hyperscale Cloud & NFV:Effizientes Service Chaining, OVS-Offload (ASAP²), und SR-IOV für bis zu 1K virtuelle Funktionen pro Adapter.
- Big Data Analytics:In-Network Computing-Beschleunigung für Streaming-Engines und verteilte Datenbanken.
ConnectX-6 MCX653106A-HDAT ist mit einer breiten Palette von Servern, Switches und Betriebssystemumgebungen kompatibel. Es unterstütztInfiniBand-Switches bis zu 200Gb/s (HDR)undEthernet-Switches bis zu 200Gb/smit automatischer Aushandlung. Der Adapter funktioniert auf x86-, Power-, Arm-, GPU- und FPGA-basierten Plattformen.
| Kategorie | Unterstützte Optionen / Standards |
|---|---|
| Betriebssysteme | RHEL, SLES, Ubuntu, andere gängige Linux-Distributionen, Windows Server, FreeBSD, VMware vSphere |
| InfiniBand-Spezifikation | IBTA 1.3 konform, 200/100/50/25/10Gb/s, 8 virtuelle Lanes + VL15 |
| Ethernet-Standards | 200/100/50/40/25/10/1GbE, IEEE 802.3bj, 802.3by, PFC, ETS, DCB, 1588v2 |
| CPU-Offloads & Virtualisierung | SR-IOV (1K VFs), NPAR, DPDK, ASAP² OVS-Offload, Tunneling (VXLAN, NVGRE, Geneve) |
| Management & Boot | NC-SI, MCTP über SMBus/PCIe, PLDM (DSP0248/DSP0267), UEFI, PXE, iSCSI Remote Boot |
| Parameter | Detail |
|---|---|
| Produktmodell | MCX653106A-HDAT |
| Formfaktor | PCIe Stand-up, Low-Profile-Blende im Lieferumfang enthalten, hohe Blende montiert, kurze Blende als Zubehör |
| Netzwerkports | 2x QSFP56 (Dual-Port) |
| Unterstützte Geschwindigkeiten | InfiniBand: 200/100/50/25/10 Gb/s; Ethernet: 200/100/50/40/25/10/1 Gb/s |
| Host-Schnittstelle | PCIe Gen 3.0/4.0 x16 (unterstützt auch x8, x4, x2, x1) |
| Maximale Bandbreite | 200Gb/s pro Port |
| Nachrichtenrate | Bis zu 215 Millionen Nachrichten pro Sekunde |
| Latenz | Extrem niedrig (Sub-Mikrosekunden RDMA) |
| Hardware-Verschlüsselung | XTS-AES 256/512-Bit Blockverschlüsselung, FIPS-fähig |
| Speicher-Offloads | NVMe-oF Target/Initiator, T10-DIF, SRP, iSER, NFS RDMA, SMB Direct |
| Virtualisierung | SR-IOV (bis zu 1K VFs), VMware NetQueue, QoS pro VM |
| Remote Boot | InfiniBand, Ethernet, iSCSI, UEFI, PXE |
| Abmessungen (ohne Blende) | 167,65 mm x 68,90 mm |
| RoHS & Konformität | RoHS-konform, ODCC-kompatibel |
| Bestellnummer (OPN) | Ports / Geschwindigkeit | Host-Schnittstelle | Hauptmerkmale |
|---|---|---|---|
| MCX653106A-HDAT | 2x QSFP56, bis zu 200Gb/s | PCIe 3.0/4.0 x16 | Dual-Port, Krypto, Standardblende |
| MCX653105A-HDAT | 1x QSFP56, 200Gb/s | PCIe 3.0/4.0 x16 | Single-Port, Krypto-Unterstützung |
| MCX653106A-ECAT | 2x QSFP56, 100Gb/s | PCIe 3.0/4.0 x16 | 100Gb/s Variante, keine Krypto |
| MCX653436A-HDAT (OCP 3.0) | 2x QSFP56, 200Gb/s | PCIe x16 | OCP 3.0 kleiner Formfaktor |
| MCX654106A-HCAT | 2x QSFP56, Socket Direct | 2x PCIe 3.0 x16 | Dedizierter CPU-Zugriff, Socket Direct |
Hinweis: Für Varianten mit Kaltplatte für flüssigkeitsgekühlte Intel Server System D50TNP, kontaktieren Sie bitte Starsurge für kundenspezifische Bestellungen.
100% authentische NVIDIA ConnectX-6 Adapter, chargenrückverfolgbar.
Lagerhäuser & Partner-Hubs in Amerika, EMEA, APAC.
Firmware-Konfiguration, RDMA-Tuning, NVMe-oF-Validierung.
Langfristige Beziehung mit NVIDIA-Partnern, kostengünstig.
Problemlose Ersatzlieferung und erweiterter Cross-Ship-Service verfügbar.
Englisch, Chinesisch und kundenspezifische Integrationsunterstützung.
Hong Kong Starsurge Group bietet End-to-End-Support: von Kompatibilitätsprüfungen, Firmware-Anpassung bis hin zu Anleitungen zur Bereitstellung vor Ort. Wir bieten engagierte technische Account Manager für Rechenzentrums-Upgrades und Proof-of-Concept (PoC)-Tests. Alle Adapter werden mit Antistatik-Verpackung und optionalen Installationskits geliefert.
24h technischer Support-Ticketing-System
Häufig gestellte Fragen
Dieses Modell bietet Dual-Port 200Gb/s-Fähigkeit, vollständigen Krypto-Offload (XTS-AES) und unterstützt sowohl InfiniBand als auch Ethernet auf demselben Adapter. Es ist für Server mit hoher Dichte optimiert, die maximale Durchsatzleistung benötigen.
Ja, er unterstützt vollständig NVIDIA GPUDirect RDMA (PeerDirect), was eine direkte GPU-zu-Netzwerk-Kommunikation ermöglicht, unnötige Speicher kopien eliminiert und die Latenz für KI-Training reduziert.
Absolut – sie ist abwärtskompatibel mit PCIe Gen 3.0, Gen 2.0 und Gen 1.1, obwohl der maximale Durchsatz im Vergleich zu Gen 4.0-Hosts begrenzt sein kann.
Passive Kupferkabel mit ESD-Schutz, aktive optische Kabel und Stromversorgungssteckverbinder. Für InfiniBand werden HDR-konforme Breakouts unterstützt.
- Ja, ConnectX-6 verfügt über NVMe over Fabrics Offloads für Target und Initiator, was den CPU-Overhead drastisch reduziert und die IOPS-Skalierbarkeit verbessert.
- Vorsichtsmaßnahmen & Bestellhinweise
- Server-Mechanik-Freiraum prüfen: Standard-PCIe-Blende im Lieferumfang enthalten; Low-Profile-Blende ebenfalls als Zubehör erhältlich.
- Für flüssigkeitsgekühlte Plattformen (Intel D50TNP) prüfen Sie die Verfügbarkeit der Kaltplattenoption vor der Bestellung.
- Bitte bestätigen Sie die Treiberkompatibilität mit Ihrer Linux-Distribution – NVIDIA OFED wird empfohlen.
FIPS-Zertifizierung ist hardwareseitig möglich, erfordert aber möglicherweise eine spezifische Firmware – informieren Sie das Verkaufsteam, wenn FIPS-Konformität zwingend erforderlich ist.Über Hong Kong Starsurge GroupGegründet im Jahr 2008, ist die
| Kontaktieren Sie das Starsurge-Team ➔ | Wichtige Fakten – NVIDIA ConnectX-6 MCX653106A-HDAT |
|---|---|
| Fakt | Wert |
| Max. Durchsatz | 200Gb/s pro Port (theoretisch 400Gb/s aggregiert) |
| On-Chip-Beschleunigung | Tag-Matching, Rendezvous-Offload, Kollektiv-Offloads, Burst-Puffer |
| Virtuelle Funktionen | Bis zu 1024 VFs pro Adapter |
| Verschlüsselungsstandard | XTS-AES 256/512-Bit, CPU-entlastet |
| Unterstützung für Out-of-Order RDMA | Kompatibilitätsmatrix (vorab validierte Plattformen) | Server / Plattform |
|---|---|---|
| CPU-Architektur | Getestetes OS | Dell PowerEdge R750 |
| Intel Xeon Scalable (Gen 4) | Ubuntu 20.04, NVIDIA HPC SDK | HPE ProLiant DL380 Gen10 Plus |
| Intel Xeon | SLES 15 SP4, VMware ESXi 7.0 | Supermicro GPU SuperServer |
| AMD EPYC 7003 | Ubuntu 20.04, NVIDIA HPC SDK | Lenovo ThinkSystem SR650 |
| Intel Xeon | Windows Server 2022 | NVIDIA DGX / HGX Basis |
- Ubuntu mit MLNX_OFED
- Käufer-Checkliste – Vor der Bestellung von ConnectX-6
- PCIe-Steckplatztyp: x16 mechanisch (elektrisch x16/x8/x4 unterstützt)
- Erforderliche Portgeschwindigkeit: 200Gb/s oder niedriger; Kabeltyp (QSFP56 passiv/aktiv)
- Verfügbarkeit von OS-Treibern: Prüfen Sie die Version von MLNX_OFED oder WinOF-2
- Verschlüsselungsanforderung: FIPS-Modus oder Standard AES-XTS
