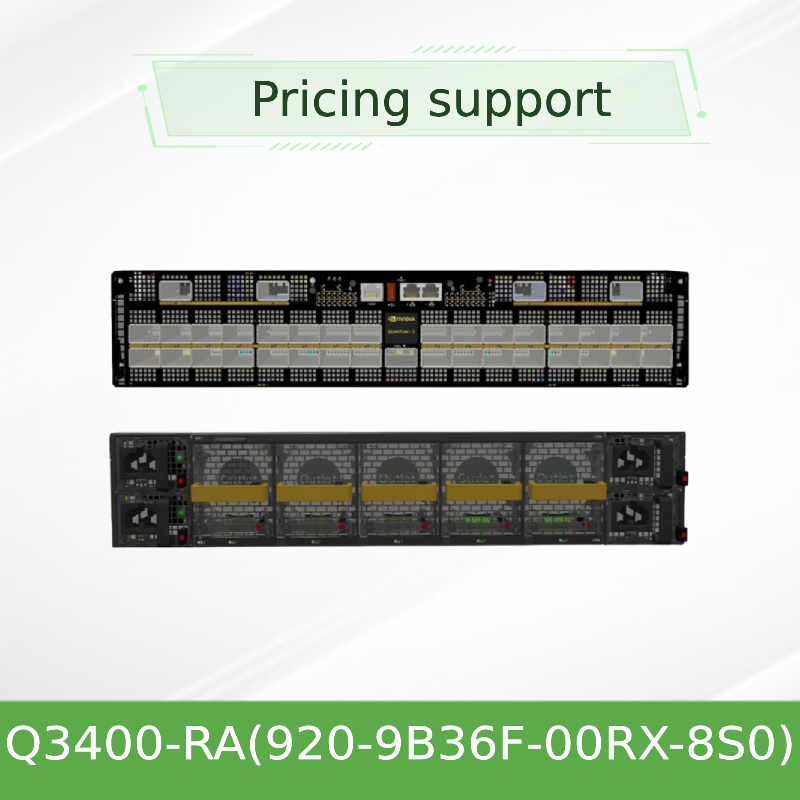

NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Switch für KI
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | Q3400-RA (920-9B36F-00RX-8S0) |
| Dokumentieren: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | Q3400-RA 920-9B36F-00RX-8S0 | Übertragungsrate: | 800 GB |
|---|---|---|---|
| Häfen: | 72 | Funktion: | LACP, stapelbar, VLAN -Unterstützung |
| Technologie: | Infiniband | Maximale Geschwindigkeit: | Xdr |
| Transportpaket: | Verpackung | Spezifikation: | 43,6*433,2*590,6 mm |
| Warenzeichen: | Mellanox | Herkunft: | China |
| Hervorheben: | NVIDIA InfiniBand-Switch 144-Port,Mellanox XDR-Switch 800 Gbit/s,AI-Netzwerk-Switch mit Garantie |
||
Produkt-Beschreibung
NVIDIA Q3400-RA 144-Port 800 Gbit/s XDR InfiniBand Switch für KI
Produktübersicht
Der Q3400-RA basiert auf dem revolutionären NVIDIA Quantum-3 ASIC und ist ein High-Radix-Switch mit fester Konfiguration, der für die anspruchsvollsten KI- und Hochleistungs-Computing-Workloads entwickelt wurde. Mithilfe der SerDes-Technologie mit 200 Gbit/s pro Lane skaliert es zweistufige Fat-Tree-Topologien, um bis zu 10.368 ConnectX-8-NICs mit minimaler Latenz zu verbinden. Es dient als idealer Spine-Switch in großen Leaf-Spine-Architekturen und sorgt für optimale Auftragslokalität und schnelle Fabric-Leistung.
Hauptmerkmale
- Enormer Durchsatz: 144 Ports mit 800 Gbit/s XDR InfiniBand mit einer Switching-Kapazität von 115,2 Tbit/s
- Hohe Portdichte: 72 OSFP-Käfige, die 1x 800-Gbit/s- oder 2x 400-Gbit/s-Verbindungen pro Käfig unterstützen
- In-Network Computing: Unterstützt NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)
- Erweitertes Fabric Management: Dedizierter Fabric Management Port (FNM) für NVIDIA UFM-Telemetrie und Orchestrierung
- Zuverlässigkeit: Redundante, Hot-Swap-fähige 8 Netzteile und 10 Lüftereinheiten mit Luftstrom von vorne nach hinten (C2P).
Technologie und Leistung
Der Q3400-RA nutzt den NVIDIA Quantum-3 Switch ASIC und integriert hocheffiziente 200 Gbit/s SerDes. Es verfügt über ein verbessertes adaptives Routing zur Vermeidung von Überlastungen und Leistungsisolation, um einen vorhersehbaren Service für Mitmieter sicherzustellen. Die optionale Router-Funktionalität ermöglicht die Erweiterung von InfiniBand-Clustern über mehrere Standorte hinweg. Zu den optimierten Topologien gehören Fat Tree, Dragonfly+ und Multi-dimensional Torus.
Kompatibilitätsmatrix
| Komponententyp | Empfohlene Modelle |
|---|---|
| Adapterkarten | NVIDIA ConnectX-8 (800 Gbit/s), ConnectX-7 (NDR) |
| Kabel (Passiv) | OSFP zu OSFP DAC, OSFP zu 2x OSFP Splitter |
| Kabel (aktiv) | Aktive optische OSFP-Kabel (AOC) |
| Verwaltungssoftware | NVIDIA UFM-Plattform, UFM AI |
Technische Spezifikationen
| Parameter | Q3400-RA-Spezifikation |
|---|---|
| Modellnummer | Q3400-RA (NVIDIA-SKU: 920-9B36F-00RX-8S0) |
| Formfaktor | 4HE-Rackmontage |
| Häfen | 144 XDR 800Gb/s-Ports über 72 OSFP-Käfige |
| Gesamtdurchsatz | 115,2 Tbit/s |
| Verwaltungsports | FNM (OSFP), 2x MGT (RJ45), Konsole (RJ45), USB 2.0 |
| Netzteile | 8 Hot-Swap-fähig, 2000 W AC (200–240 V) |
| Kühlung | 10 im laufenden Betrieb austauschbare Lüftereinheiten, Connector-to-Power (C2P)-Luftstrom |
| Abmessungen (HxBxT) | 7" x 17,24" x 33,5" (177,8 mm x 438 mm x 850 mm) |
| Gewicht | Ca. 60 kg (mit 8 Netzteilen) |
| Betriebstemp | 0 °C bis 35 °C (umgekehrter Luftstrom) |
Schienensatz erforderlich: Ja (Teil: 930-9SKIT-00L0-00B für 700–800 mm Tiefe). Luftstromrichtung: C2P (Anschluss an die Stromversorgung). Bestätigen Sie die Platzierung des Hot-Aisle im Rechenzentrum. Netzkabel sind nicht in der Standard-SKU enthalten.
Service & Support
- 1 Jahr Standard-Hardwaregarantie (verlängerbar)
- Unterstützung für NVIDIA-Firmware-Updates
- Technischer Ticket-Support rund um die Uhr
- Vorabersatz für DOA
- Bereitstellungsberatung vor Ort
Für RMA- oder technische Anfragen wenden Sie sich bitte an unser zertifiziertes Support-Team.
Firmenvorstellung
Als zertifizierter Partner von NVIDIA-Netzwerklösungen sind wir auf den Vertrieb und die Integration von Hochgeschwindigkeits-InfiniBand- und Ethernet-Produkten spezialisiert. Unser Fokus auf KI- und Cloud-Rechenzentren stellt sicher, dass Sie authentische Hardware mit globaler Logistikunterstützung und engagierter Vorverkaufstechnik erhalten.
Häufig gestellte Fragen
F: Ist der Q3400-RA mit der NDR-Infrastruktur (400 Gbit/s) kompatibel?
A: Ja. Der Quantum-3 unterstützt Multi-Speed. Es ermöglicht die Integration in bestehende NDR- oder HDR-Infrastrukturen und arbeitet je nach Bedarf mit 400 Gbit/s oder niedrigeren Geschwindigkeiten.
F: Wie hoch ist der typische Stromverbrauch?
A: Ungefähr 2,9 kW mit passiven Kupferkabeln, bis zu 7 kW mit aktiven optischen Kabeln.
F: Kann dies als Blattschalter verwendet werden?
A: Aufgrund seiner hohen Basis (144 Ports) ist er in erster Linie als Spine-Switch optimiert, kann aber auch in sehr dichten Leaf-Konfigurationen eingesetzt werden.
F: Ist ein Fabric-Management-Port enthalten?
A: Ja, ein dedizierter OSFP-basierter Fabric-Management-Port befindet sich getrennt von den Datenports auf der Vorderseite.
Dieses Produkt ist für kontrollierte Rechenzentrumsumgebungen konzipiert. Nur mit zugelassenen Schienensätzen (930-9SKIT-00L0-00B) für die Pfostenunterstützung von vorne nach hinten von 700–800 mm verwenden. Netzkabel sind separat erhältlich. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
