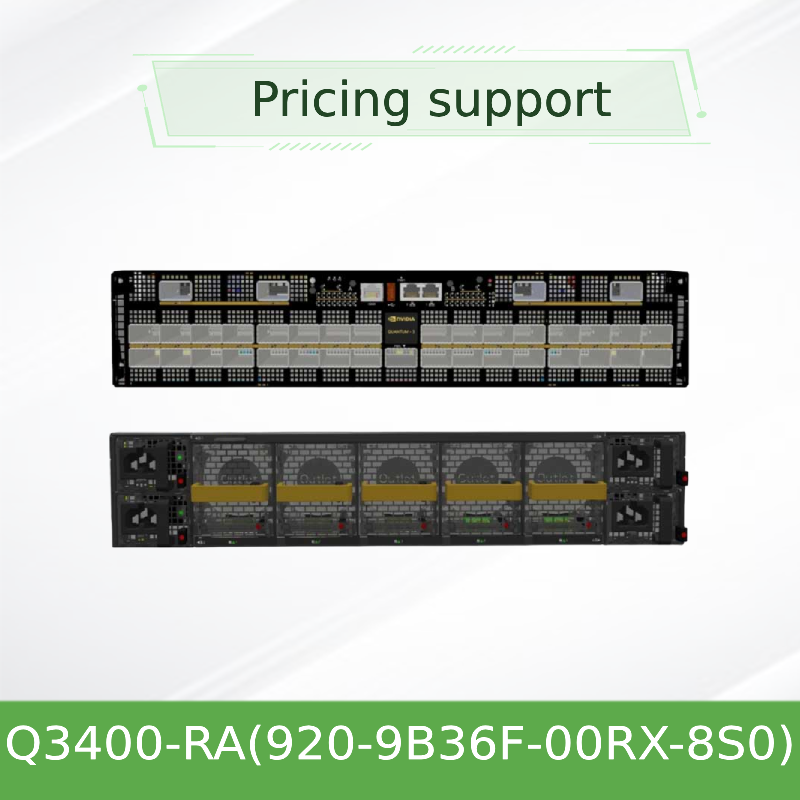

NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Spine Switch
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | Q3400-RA (920-9B36F-00RX-8S0) |
| Dokumentieren: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | Q3400-RA 920-9B36F-00RX-8S0 | Übertragungsrate: | 800 GB |
|---|---|---|---|
| Häfen: | 72 | Funktion: | LACP, stapelbar, VLAN -Unterstützung |
| Technologie: | Infiniband | Maximale Geschwindigkeit: | Xdr |
| Transportpaket: | Verpackung | Spezifikation: | 43,6*433,2*590,6 mm |
| Warenzeichen: | Mellanox | Herkunft: | China |
| Hervorheben: | NVIDIA InfiniBand-Spin-Switch,144-Port-Hochgeschwindigkeitsnetzschalter,800Gb/s Mellanox XDR-Schalter |
||
Produkt-Beschreibung
NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Spine Switch
NVIDIA Quantum-3 XDR 800Gb/s Wirbelsäule optimiert
Q3400-RA
144-Port XDR 800 Gb/s InfiniBand Switch
Der Q3400-RA skaliert zwei-stufige Fat-Tree-Topologien über 10.000 GPUs mit einer Latenzzeit von unter einer Mikrosekunde.
115.2
Tb/s Gesamtwert
144
XDR 800 Gb/s-Ports
4U
Luftgekühlt • 8 PSU
Produktübersicht
DieNVIDIA Quantum-3 Q3400-RAist der branchenweit höchste InfiniBand-Switch mit fester Dichte, der speziell für KI-Fabriken und Exascale-HPC-Systeme entwickelt wurde.144 Ports mit 800 Gb/s XDR-KonnektivitätIn einem 4U-Chassis entfällt die Notwendigkeit mehrerer Rückenwirbelstufen in groß angelegten Blatt-Rückenwirbel-Architekturen.
Jeder Port arbeitet mit 800Gb/s bidirektional, sodass ein einzelner Q3400-RA bis zu 144 Rechen- oder Speicherknoten mit Drahtgeschwindigkeit verbinden kann.Der Schalter liefert eine End-to-End-Spiegelleistung von 800 Gb/s für Stoffe..
Technologie tief tauchen
Der Q3400-RA wird von derNVIDIA Quantum-3 ASIC, die SerDes-Technologie von 200 Gb/s integriert.
- Adaptive Routing zur Vermeidung von Staus
- SHARPv3-Verarbeitungsschnelligkeit im Netz
- Leistungsabgrenzung für KI-Clouds mit mehreren Mietern
- Optionale Routerfunktionalität für Mehrstandorte
Wesentliche Merkmale
- 144 XDR-Anschlüsse- 72 OSFP-Käfige mit Unterstützung von 800 Gbit/s pro Port oder 2x 400 Gbit/s pro Käfig
- 115.2 Tb/s Durchsatz- Nicht blockierende Schaltkapazität für massive parallele Arbeitsbelastungen
- Unterstützung von SHARPv3- Verringerung der Netzdaten für kollektive Vorgänge, Verkürzung der Arbeitszeit
- Stoffmanagement-Hafen- Dedicated FNM (OSFP) für NVIDIA UFM-Telemetrie und Out-of-Band-Fabrik-Orchestrierung
- Überflüssige Leistung- 8 warmwechselbare 2000 Watt-Versorgungsanlagen mit N+1 oder N+N Redundanz
- Ultra-niedrige Latenzzeit- Port-to-Port-Latenz unter 130 ns
Kompatibilitätsmatrix
| Kategorie | Kompatible Erzeugnisse |
|---|---|
| Host-Kanal-Adapter | NVIDIA ConnectX-8 (800 Gb/s), ConnectX-7 (NDR 400 Gb/s) |
| Passive Kabel | OSFP zu OSFP DAC (1-3m), OSFP zu 2x OSFP Splitter |
| Aktive Kabel | OSFP AOC (bis zu 100 m), MPO-OSFP-aktive optische Module |
| Managementsoftware | NVIDIA UFM-Plattform, UFM AI, MLNX-OS |
Technische Spezifikation
| Parameter | Spezifikation Q3400-RA |
|---|---|
| Portkonfiguration | 144 XDR-Ports mit 800 Gb/s (72 OSFP-Käfige) |
| Umschaltkapazität | 115.2 Tb/s Gesamt, nicht blockierend |
| Formfaktor | 4U-Rackmount, luftgekühlt, C2P-Luftstrom |
| Verwaltung von Häfen | FNM (OSFP), 2x RJ45 (10/100/1000), Konsole RJ45, USB 2.0 |

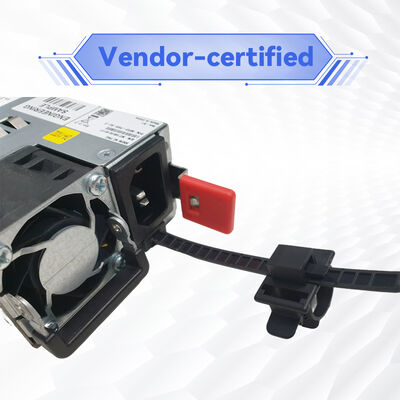

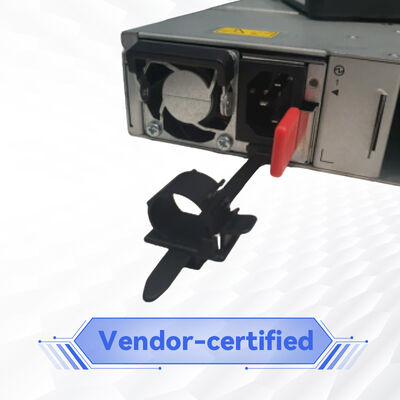

| Stromversorgung | 8x warmwechselbar, 2000W Wechselstrom (200-240V), Platinwirkungsgrad |
| Kühlventilatoren | 10x warmwechselbare Lüfter, von vorne nach hinten (C2P) |
| Abmessungen (HxWxD) | 7.0" x 17.24" x 33.5" (177.8 x 438 x 850 mm) |
| Gewicht (voll beladen) | Ungefähr 60 kg. |
| Betriebstemperatur | 0 °C bis 35 °C (mit optischen Modulen abgeschwächt) |
Überprüfen Sie vor der Bestellung alle Spezifikationen mit Ihrem Vertriebskontakt.
Checkliste des Käufers
- Schienenbaukasten:Erforderlich (NVIDIA P/N: 930-9SKIT-00L0-00B für 700-800 mm Tiefe)
- Luftstrom:Bestätigen Sie, dass C2P (Connector-to-Power) mit Ihrem Hot-Alley-Standort übereinstimmt.
- Stromkabel:Nicht inbegriffen -- regionsspezifische C19-C20-Kabel separat bestellen
- Genehmigung:UFM oder erweiterte Funktionen können eine separate Lizenz erfordern
Service und Unterstützung
- ✓ 1-Jahres-Herstellergarantie (verlängerbar auf 3 oder 5 Jahre)
- ✓ Firmware- und Softwareaktualisierungen
- ✓ 24/7 Ticketsystem für den technischen Support
- ✓ Vorabwechsel von defekten Einheiten (mit Supportvertrag)
- ✓ Einführungstechnik vor Ort (für Volumenbestellungen erhältlich)
Verwandte Produkte
- • NVIDIA ConnectX-8 800Gb/s Adapterkarten
- • NVIDIA Quantum-2 NDR (400 Gb/s) Schalterreihe
- • OSFP 800Gb/s DAC und aktive optische Kabel
- • NVIDIA UFM Software Plattform
Verwandte technische Leitfäden
Bereitstellung von XDR-Fabrics für 10k+ GPU-Cluster • Verständnis von NVIDIA UFM für KI-Beobachtbarkeit • C2P vs. P2C-Luftstrom in High-Density-Switches • SHARPv3 In-Network-Comput-Anwendungsfälle
Häufig gestellte Fragen
F: Ist der Q3400-RA rückwärtskompatibel mit NDR- (400 Gb/s) oder HDR- (200 Gb/s) Geräten?
A: Ja. Die Quantum-3 ASIC unterstützt Multi-Speed-Betrieb. Die Ports können bei 400 Gb/s oder 200 Gb/s bei Verbindung mit alten Adaptern oder Switches betrieben werden.
F: Kann ich die Q3400-RA als Blattwechsel benutzen?
A: Obwohl dies möglich ist, ist es aufgrund seines hohen 144-Port-Radix hauptsächlich als Rückgratschalter optimiert.
F: Wie hoch ist der typische Leistungsaufwand bei voller Last?
A: Bei passiven Kupferkabeln etwa 2,9 kW, je nach Einsatz des aktiven optischen Moduls und den Temperaturbedingungen kann dies auf 6-7 kW steigen.
F: Unterstützt der Q3400-RA Betriebssoftware-Upgrades?
A: Ja, mit überflüssigen Management-Flächen. Bitte überprüfen Sie die spezifische MLNX-OS-Version für Upgrade-Verfahren.
Wichtige Vorsichtsmaßnahmen
Dieses Produkt ist nur für die professionelle Installation von Rechenzentren gedacht. Verwenden Sie nur NVIDIA-zugelassene Schienenkits und Stromkabel.Garantie- und Supportbedingungen variieren je nach RegionDie Spezifikationen können ohne vorherige Ankündigung geändert werden.
