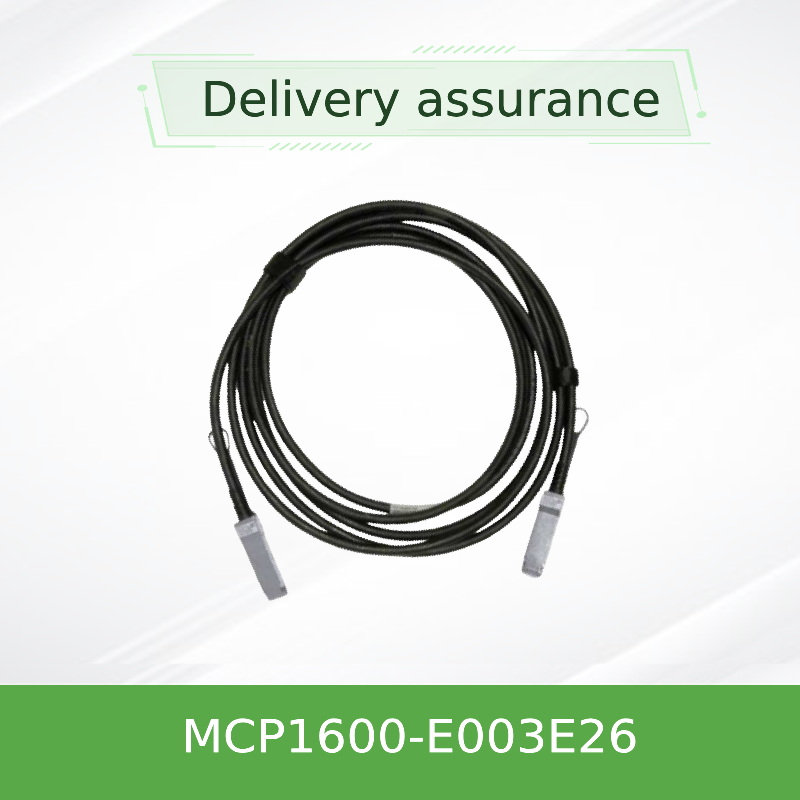

Mellanox MCP1600-E003E26 100 Gbit/s QSFP28 Passives DAC-Kabel – 3 m, 26 AWG, InfiniBand EDR und 100 GbE kompatibel

Produktdetails:

Markenname: Mellanox
Modellnummer: MCP1600-E003E26
Dokumentieren: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

Zahlung und Versand AGB:

Min Bestellmenge: 1Stk
Preis: Negotiate
Verpackung Informationen: Äußere Box
Lieferzeit: Auf der Grundlage der Bestände
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Versorgung nach Projekt/Batch
Bestpreis Kontakt

Detailinformationen
Verfügbarkeit: Aktie Garantie: 1 Jahr
Zustand: NEU UND ORIGINAL Technologie: Infiniband
Typ: Mellanox AOC -Kabel Kabellänge: 3 Meter
Name: Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net Stichwort: Mellanox DAC -Kabel
Hervorheben:

Mellanox QSFP28 DAC-Kabel 3 m

,

100 Gbit/s InfiniBand EDR-Kabel

,

Nvidia 100 GbE-kompatibles DAC-Kabel

Produkt-Beschreibung

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passiv-DAC-Kabel 3m, 26 AWG, InfiniBand EDR & 100GbE Kompatibel
100 Gbit/s QSFP28 DIRECT ATTACH Kupferkabel
Passives DAC-Kabel für InfiniBand EDR und Ethernet von 100 Gb/s • 3 Meter • 26 AWG • Niedrige Leistung • Ultra-niedrige Latenzzeit
Datenrate bis zu 100 Gb/s
Verbindungsstück QSFP28 bis QSFP28
Länge 3.0 m (9,8 ft)
AWG 26
Typ Passives Kupfer
Teilnummer MCP1600-E003E26
Hersteller NVIDIA® / Mellanox®
Protokoll InfiniBand EDR / 100GbE
Macht ≤ 0,1 W (passiv)
Temperaturbereich 0°C bis 70°C
Einhaltung der Vorschriften Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen.
Kleider und Kleidung LSZH (Low Smoke Zero Halogen)
Produktübersicht
DieMellanox ® MCP1600-E003E26ist ein leistungsfähiges, kostengünstiges QSFP28 Direct-Attach Copper (DAC) -Kabel, das für InfiniBand EDR- und Ethernet-Anwendungen mit 100 Gb/s ausgelegt ist.Energieeffiziente Alternative zur Glasfaser für Kurzstreckenverbindungen in Rechenzentren und Hochleistungsrechenumgebungen (HPC).
Dieses passive Kupferkabelbaugrupp integriert vier hochgeschwindige Kupferpaare, die jeweils mit bis zu 25 Gb/s arbeiten, um eine Gesamtdatenrate von 100 Gb/s zu liefern.Es bietet eine möglichst geringe Latenzzeit und einen nahezu nullwertigen Stromverbrauch., so dass es ideal für die Verbindung zwischen Top-of-Rack (ToR) und benachbarten Racks geeignet ist.
Jeder QSFP28-Anschluss enthält ein EEPROM, das Produktidentifikations- und Konfigurationsdaten speichert, die das Hostsystem über die SFF-8636-konforme I2C-Management-Schnittstelle lesen kann.Das Kabel ist heiß einsteckbar., RoHS-konform, und verfügt über eine langlebige LSZH (Low Smoke Zero Halogen) Jacke.
Wesentliche Merkmale
  • bis zu 100 Gb/s Datenrate
  • QSFP28-Formfaktor mit SFF-8665-Konformität
  • Passive Konstruktion - keine aktiven Komponenten, kein zusätzlicher Stromverbrauch
  • Einzelspannung von 3,3 V
  • Betriebsfalltemperatur: von 0°C bis 70°C
  • Warmstecker für einfache Installation und Ersatz
  • RoHS-konforme und LSZH-Sicherheitsjacke
  • I2C-Verwaltungsschnittstelle gemäß SFF-8636
Technologie und Bauwesen
Der MCP1600-E003E26 ist eine passive zweiachsige Kupferkabelanlage, die elektrische Signale direkt zwischen QSFP28-Ports überträgt, ohne dass das Signal konditioniert, neu eingestellt oder verstärkt wird.Dieser passive Ansatz bietet mehrere wesentliche Vorteile::
  • Ultra-niedrige Latenzzeit:Unter 100 ns typisch, kritisch für HPC und Finanzhandel.
  • Vernachlässigbarer Stromverbrauch:Verbraucht weniger als 0,1 Watt, reduziert die thermische Belastung des Rechenzentrums.
  • hohe Signalintegrität:100 Ω Differenzimpedanz und optimierte Abschirmung minimieren den Überschall und den Einsatzverlust.
Die Kabelkonstruktion verwendet 26 AWG Kupferleiter mit einer langlebigen LSZH-Jacke.Jedes Kabel wird während der Produktion strikt getestet, um die Leistung und Langlebigkeit nach der Fertigung zu gewährleisten, mit einer Bit Error Rate (BER) besser als 1E-15, wenn sie mit Mellanox-Systemen verwendet wird.
Vereinbarkeit
Die MCP1600-E003E26 entspricht vollständig den Industriestandards und ist mit einer Vielzahl von Netzwerkgeräten interoperabel:
  • Standards:SFF-8665 (QSFP28), SFF-8636 (Verwaltungsschnittstelle), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
  • Kompatibel mit:NVIDIA® / Mellanox®-Switches, Adapter und Systeme; auch interoperabel mit anderen MSA-konformen QSFP28-Ports
  • EEPROM:Programmiert mit Produktinformationen nach SFF-8636; Herstellername: NVIDIA, OUI: 00-02-C9
Anmerkung:Für die beste Leistung und Kompatibilität empfehlen wir, die Kompatibilität mit Ihrem spezifischen Switch oder Servermodell zu überprüfen, bevor Sie bestellen.
Spezifikationen
Absolute Höchstratings
Parameter Min. Maximal Einheiten
Versorgungsspannung - Oh, nein, nein.3 3.6 V
Dateneingabespannung - Oh, nein, nein.3 3.6 V
Steuereingangsspannung - Oh, nein, nein.3 3.6 V
Betriebsspezifikationen
Parameter Min. Typ Maximal Einheiten
Versorgungsspannung (Vcc) 3.135 3.3 3.465 V
Stromverbrauch - Ich weiß nicht. - Ich weiß nicht. 0.1 W
Betriebsfalltemperatur 0 - Ich weiß nicht. 70 °C
Betriebsrelative Luftfeuchtigkeit 5 - Ich weiß nicht. 85 %
Elektrische und mechanische Maschinen
Parameter Min. Typ Maximal Einheiten
Eigenschaftsimpedanz 90 100 110 Ohm
Verzögerung der Verbreitung - Ich weiß nicht. - Ich weiß nicht. 4.5 ns/m
* Die Verzögerung der Vermehrung dient lediglich zur Referenz.
Auswahlführer
Die MCP1600-Serie bietet eine Vielzahl von Längen und Drahtmessungen, um unterschiedlichen Einsatzbedürfnissen gerecht zu werden:
Teilnummer Länge AWG Beschreibung
MCP1600-E003E26 3.0 m 26 3m, schwarz, 26AWG
MCP1600-E00AE30 0.5 m 30 0.5m, schwarz, 30AWG
MCP1600-E001E30 1.0 m 30 1m, schwarz, 30AWG
MCP1600-E01AE30 1.5 m 30 1.5m, schwarz, 30AWG
MCP1600-E002E30 2.0 m 30 2m, schwarz, 30AWG
MCP1600-E02AE26 2.5 m 26 2.5m, schwarz, 26AWG
MCP1600-E004E26 4.0 m 26 4m, schwarz, 26AWG
MCP1600-E005E26 5.0 m 26 5m, schwarz, 26AWG
Anmerkung: x = Reichweite (Meter), y = Drahtweite (AWG).
Warum die MCP1600-E003E26 wählen?
✓ Kostenwirksam
Niedrigere Kosten als optische Transceiver für Kurzstreckenverbindungen.
✓ Energieeffizient
Verbraucht < 0,1 W, reduziert Strom- und Kühlkosten für Rechenzentren.
✓ Ultra-niedrige Latenzzeit
Ideal für HPC, KI und Finanzhandelsumgebungen
✓ Zuverlässig und langlebig
Strenge Tests und die LSZH-Jacke sorgen für eine lange Lebensdauer.
✓ Plug-and-play
Hot-plugbare QSFP28-Anschlüsse mit EEPROM für eine einfache Integration.
✓ Normenbasierte
SFF-8665, SFF-8636, RoHS-konform für eine breite Interoperabilität.
Service und Unterstützung
  • Gewährleistung:Eine einjährige begrenzte Hardwaregarantie für die Reparatur oder den Austausch von Teilen (gemäß der ursprünglichen Herstellerrichtlinie).
  • Technische Unterstützung:Unser erfahrenes Team bietet technische Unterstützung vor und nach dem Verkauf, um einen reibungslosen Einsatz sicherzustellen.
  • Weltweite Lieferung:Weltweiter Versand mit verlässlichen Logistikpartnern.
  • Anpassung:Spezielle Kabellängen und EEPROM-Programmierung für Großbestellungen verfügbar (bitte nachfragen).
Häufig gestellte Fragen
F: Was ist die maximale Entfernung für ein passives DAC-Kabel?
A: Passive DACs werden in der Regel für Entfernungen bis zu 5 Meter empfohlen.
F: Ist dieses Kabel kompatibel mit 100GbE-Switches anderer Hersteller?
A: Ja, es ist MSA-konform und arbeitet mit den meisten Standard-QSFP28-Anschlüssen zusammen.
F: Was bedeutet "passiv" für dieses Kabel?
A: Passiv bedeutet, dass das Kabel keine aktiven elektronischen Komponenten hat (Verstärker, Retimer).die möglichst geringe Latenzzeit und Stromverbrauch bietet.
F: Was ist der Unterschied zwischen 30 AWG- und 26 AWG-Versionen?
A: Niedrigere AWG-Zahlen deuten auf dickere Leiter hin, die für längere Kabellängen sorgen.Der MCP1600-E003E26 verwendet 26 AWG für zuverlässige 3-Meter-Leistung.
Vorsichtsmaßnahmen
  • Beugenradius:Der Mindestbogenradius beträgt 5 × den Außendurchmesser des Kabels (ca. 47 mm für 26 AWG); der Radius der wiederholten Biegung beträgt 10 × den Außendurchmesser (ca. 94 mm).
  • Anschlussbearbeitung:Vermeiden Sie das Ziehen des Steckergehäuses; verwenden Sie den Zugschalter, um ihn zu trennen.
  • Betriebstemperatur:Nicht außerhalb des Temperaturbereichs von 0°C bis 70°C betrieben.
  • ESD-Vorsichtsmaßnahmen:Befolgen Sie die Standardverfahren für den Umgang mit ESD, um Schäden an sensiblen Bauteilen zu vermeiden.
Einführung in das Unternehmen
Hong Kong Starsurge Group Co., Limitedist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.NICs, drahtlose Zugangspunkte, Steuerungen, Kabel und zugehörige Netzwerkgeräte.
Mit Unterstützung eines erfahrenen Vertriebs- und technischen Teams unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen.Das Unternehmen bietet auch IoT-Lösungen an, Netzwerkmanagementsysteme, kundenspezifische Softwareentwicklung, mehrsprachige Unterstützung und globale Bereitstellung.
Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnelle Dienstleistungen und maßgeschneiderte Lösungen, die Kunden dabei unterstützen, eine effiziente, skalierbare und zuverlässige Netzwerkinfrastruktur aufzubauen.
Checkliste des Käufers
✅ Bestätigen Sie die gewünschte Kabellänge (3 m für dieses Modell).
✅ Überprüfen Sie, ob der Switch/Server QSFP28-Schnittstellen unterstützt.
✅ Überprüfen Sie, ob der passive DAC für Ihre Entfernung geeignet ist (empfohlen ≤ 5 m).
✅ Stellen Sie sicher, dass der Betriebstemperaturbereich Ihren Anforderungen entspricht.
✅ Bestätigen Sie die Kompatibilität des Herstellers (NVIDIA/Mellanox empfohlen).
✅ Betrachten Sie zukünftige Skalierbarkeit und Portdichte.
