NVIDIA MSB7800-ES2F 100 Gbit/s InfiniBand Smart Switch – 36 QSFP28-Ports, 7,2 Tbit/s, MLNX-OS verwaltet
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MSB7800-ES2F |
| Dokumentieren: | MSB7800-ES2F.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Anwendung: | Server | Zustand: | NEU UND ORIGINAL |
|---|---|---|---|
| Schaltkapazität: | 2,6 Tbps | Uplink -Konnektivität: | 200 Gbps |
| Name: | MSB7800-ES2F 36 Port-Mellanox Ethernet-Schalter | Stichwort: | mellanox Ethernet-Schalter |
| Hervorheben: | NVIDIA InfiniBand Smart Switch mit 36 QSFP28-Ports,100 Gbit/s InfiniBand Switch,MLNX-OS verwaltet |
||
Produkt-Beschreibung

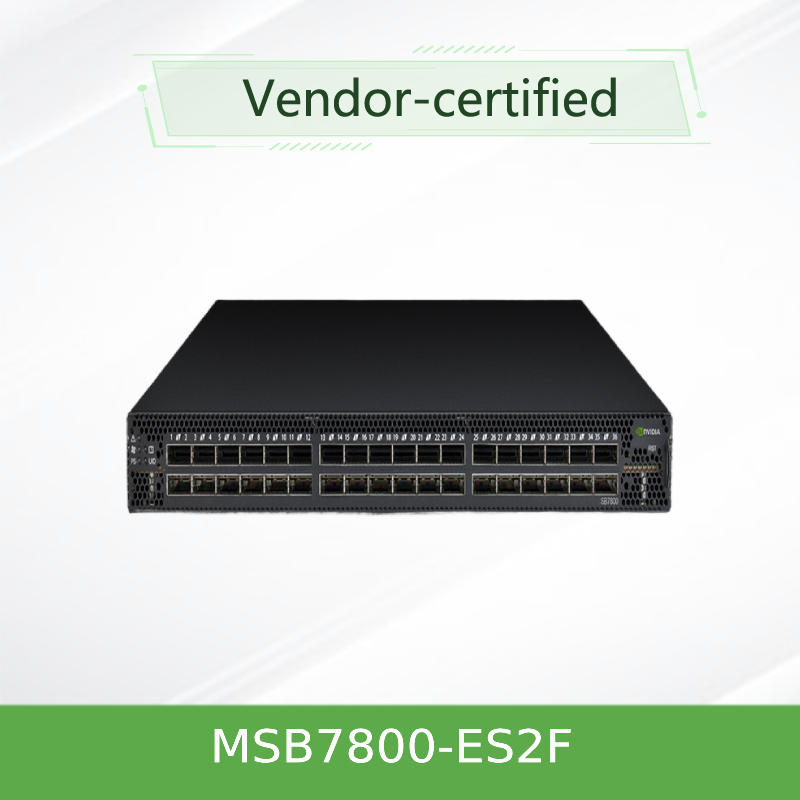

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch
Leistungsstarker, fest konfigurierter 100Gb/s InfiniBand Smart Switch mit 36 QSFP28-Ports, nicht-blockierendem bidirektionalem Durchsatz von 7,2 Tb/s und extrem niedriger Port-Latenz. Speziell entwickelt für die Top-of-Rack-Leaf-Konnektivität in HPC-, KI-Trainingsclustern und Enterprise-Rechenzentren.
Wichtige Spezifikationen
- Ports: 36 x QSFP28 (100Gb/s)
- Durchsatz: 7,2 Tb/s nicht-blockierend
- Latenz: ~90ns Port-zu-Port
- Leistung (typ.): 122W (ATIS gewichtet)
- Luftstrom: P2C (Port-zu-Core) / Front-zu-Hinten
- Management: MLNX-OS (intern) + UFM-fähig
Produktübersicht
Der NVIDIA MSB7800-ES2F ist ein 100Gb/s InfiniBand Fixed Switch aus der SB7800-Serie, der für Umgebungen entwickelt wurde, in denen jede Bandbreite und extrem niedrige Latenz entscheidend sind. Er bietet 36 Ports mit 100Gb/s in einem kompakten 1U-Chassis und liefert einen aggregierten bidirektionalen Durchsatz von 7,2 Tb/s.
Dieses Modell verfügt über einen P2C (Port-zu-Core) Luftstrom – ideal für Rechenzentrums-Kaltgang-Kühldesigns mit Front-zu-Hinten-Luftstrom. Die integrierte Intel Celeron Dual-Core x86 CPU mit 4 GB DDR3 RAM und 16 GB SSD führt MLNX-OS aus und ermöglicht umfassendes Chassis-Management, CLI/WebUI und Automatisierung.
Hauptmerkmale
- 36 x 100Gb/s QSFP28-Ports - Volle bidirektionale nicht-blockierende Bandbreite mit EDR InfiniBand-Unterstützung
- 7,2 Tb/s aggregierter Durchsatz - Hohe Switching-Kapazität in einem 1U-Formfaktor
- In-Network Computing mit SHARP™ - Entlastet kollektive Operationen von der CPU auf das Switch-Fabric
- Vollständig verwaltet mit MLNX-OS - Integrierte Dual-Core x86 CPU, unterstützt CLI, WebUI, SNMP und JSON APIs
- Redundante & Hot-Swap-fähige Komponenten - 1+1 redundante Netzteile und Hot-Swap-fähige Lüftermodule
- Energieeffizientes Design - ATIS gewichteter Stromverbrauch von nur 122W
- P2C-Luftstrom (MSB7800-ES2F) - Front-zu-Hinten-Kühlung kompatibel mit Standard-Rechenzentrumslayouts
- NVIDIA UFM®-fähig - Integration mit Unified Fabric Manager für erweiterte Telemetrie und Automatisierung
Technologie: In-Network-Beschleunigung mit SHARP
Das NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)™ verbessert die Leistung von MPI-Operationen, indem es kollektive Kommunikationsoperationen von der CPU auf das Switch-Netzwerk verlagert. Dies reduziert die MPI-Operationszeit drastisch und verringert die Gesamtmenge der im Netzwerk übertragenen Daten.
Für KI- und Deep-Learning-Workloads beschleunigt SHARP NCCL-Kollektivoperationen und liefert eine Leistungssteigerung von bis zu 2,5x. Die MSB7800-Serie verfügt über dedizierte Hardwareunterstützung für SHARP und ist damit ein wichtiger Wegbereiter für groß angelegte verteilte Trainings und wissenschaftliche Berechnungen.
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | MSB7800-ES2F |
| Ports & Geschwindigkeit | 36 x QSFP28; 100Gb/s pro Port (EDR InfiniBand) |
| Aggregierter Durchsatz | 7,2 Tb/s nicht-blockierend bidirektional |
| Switch-Latenz | ~90ns Port-zu-Port |
| CPU / System | Intel Celeron 1047UE Dual-Core, 4GB DDR3 RAM, 16GB SSD |
| Betriebssystem | MLNX-OS (intern verwaltet) |
| Netzteil | 1+1 redundant, Hot-Swap-fähig; 80 Plus Gold, ENERGY STAR zertifiziert |
| Kühlung / Luftstrom | Hot-Swap-fähige Lüfter; P2C (Port-zu-Core) – Front-zu-Hinten |
| Abmessungen | 1,7 Zoll x 16,85 Zoll x 27 Zoll; 1U Rackmontage |
| Gewicht | 11,978 kg (ca. 26,4 lbs) |
| Betriebstemperatur | 0°C bis 45°C |
SB7800 Series Auswahlhilfe
| Bestellbare Teilenummer | Beschreibung | Luftstrom | Typ |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s InfiniBand 1U Switch, 36 QSFP28, Dual AC PSU, P2C Luftstrom | P2C | Managed Switch |
| MSB7800-ES2R | Wie oben, mit C2P Luftstrom | C2P | Managed Switch |
| MSB7880-ES2F | 100Gb/s InfiniBand 1U Router, 36 QSFP28, Dual AC PSU, P2C Luftstrom | P2C | Router |
| MSB7880-ES2R | 100Gb/s InfiniBand 1U Router, 36 QSFP28, Dual AC PSU, C2P Luftstrom | C2P | Router |
Hinweis: MSB7800-ES2F (P2C Luftstrom) wird für Front-zu-Hinten-Kühldesigns empfohlen. Für Hinten-zu-Vorne-Kühlung wählen Sie MSB7800-ES2R. Router-Varianten (MSB7880) bieten Gateway-Funktionalität für Multi-Subnet-Fabrics.
Typische Einsatzszenarien
- High-Performance Computing (HPC) - Leaf-Switch in Fat-Tree-Topologien für wissenschaftliche Simulationen und Forschung
- KI- & Machine-Learning-Cluster - Latenzarme Verbindung für verteiltes Training mit NVIDIA GPUs
- Enterprise-Rechenzentren - Top-of-Rack-Konnektivität für virtualisierte Umgebungen und Big-Data-Analysen
- Scale-out Storage - Verbindet Hochleistungs-Speicherknoten mit Compute-Clustern
Kompatibilität
- InfiniBand-Architektur: Konform mit IBTA 1.21 und 1.3 Spezifikationen
- Abwärtskompatibel: Unterstützt 100G EDR, 56G FDR und 40G QDR Link-Geschwindigkeiten

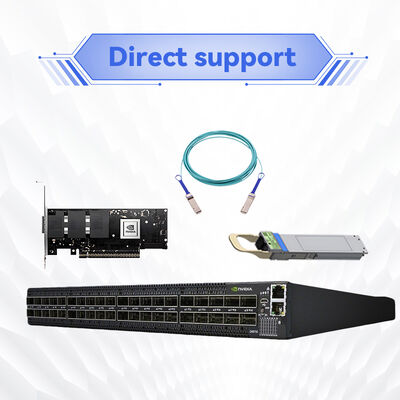

- Host-Adapter: Vollständig kompatibel mit NVIDIA ConnectX®-Serie Adaptern
- Kabel: QSFP28 passive Kupfer-DACs, aktive optische Kabel und optische Transceiver
- Software-Stack: Funktioniert mit HPC-X, MLNX_OFED, OpenMPI und NVIDIA NCCL
Häufig gestellte Fragen
Was ist der Unterschied zwischen MSB7800 und MSB7880?
MSB7800 ist ein Standard-InfiniBand-Switch für Leaf/Spine-Fabrics. MSB7880 ist ein InfiniBand-Router, der Gateway-Funktionalität bietet und die Konnektivität zwischen unabhängigen Subnetzen mit Isolations- und Multi-Tenant-Fähigkeiten ermöglicht.
Unterstützt es die SHARP™-Technologie?
Ja. Die MSB7800-Serie unterstützt vollständig das NVIDIA SHARP In-Network Computing zur Beschleunigung kollektiver Operationen im gesamten Fabric.
Welche Managementoptionen sind verfügbar?
MLNX-OS bietet CLI, WebUI, SNMP und JSON APIs. Für größere Bereitstellungen kann der Switch von NVIDIA UFM für erweiterte Telemetrie, prädiktive Analysen und Automatisierung verwaltet werden.
Vorsichtsmaßnahmen & Bestellhinweise
- Luftstromrichtung ist entscheidend: MSB7800-ES2F verwendet P2C (Port-zu-Core) Luftstrom – Überprüfen Sie das Rack-Kühldesign

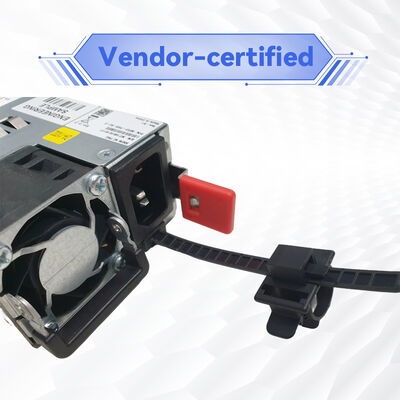

- Stromversorgung: Dual redundant AC mit C13/C14 Anschlüssen (100-240VAC)
- Rack-Tiefe: Standardtiefe 27 Zoll – Überprüfen Sie die Rack-Kompatibilität
- Kabel und Transceiver separat erhältlich – Planen Sie QSFP28-Verkabelung basierend auf den Entfernungsanforderungen
Käufer-Checkliste
- Luftstromrichtung bestätigen: MSB7800-ES2F verwendet P2C – Rack-Kühlkompatibilität prüfen
- Kabeltyp überprüfen: QSFP28 DAC oder optische Transceiver je nach Entfernung
- Stromversorgung prüfen: Dual redundant AC mit C13/C14 Anschlüssen (100-240VAC)
- Sicherstellen, dass die Rack-Tiefe 27 Zoll unterstützt – Standardtiefe
- Management planen: MLNX-OS bietet Onboard-Management; UFM optional für größere Fabrics
- SHARP™-Unterstützung in Ihrem Anwendungsstack validieren
- Garantie- und Supportoptionen bestätigen
