NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand-Switch – 64-Port NDR Smart Switch mit 51,2 Tbit/s Durchsatz
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Anwendung: | Server | Zustand: | NEU UND ORIGINAL |
|---|---|---|---|
| Aggregierte Bandbreite: | 51,2 TB/s Bidirektional | Management: | MLNX-OS mit CLI, Webui, SNMP, JSON-Unterstützung |
| Name: | MQM9790-NS2F InfiniBand Mellanox Netz-Schalter, der heraus Rechenzentren mit Schaltern NDR 400G Infi | Stichwort: | mellanox 400g Schalter |
| Hervorheben: | NVIDIA Quantum-2 400Gb/s InfiniBand-Switch,64-Port NDR Smart Switch,51 |
||
Produkt-Beschreibung

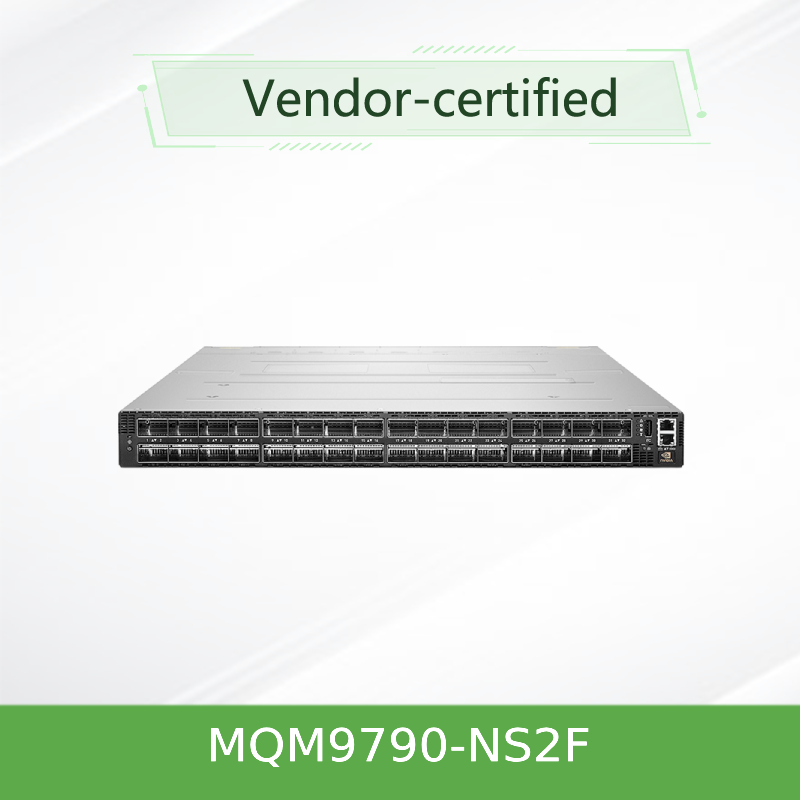

NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand Switch
64-Port-NDR-managed Smart Switch mit 51,2 Tb/s Gesamtdurchsatz und SHARPv3-In-Network-Computing-Fähigkeiten.
Produktübersicht
Der NVIDIA Quantum-2 QM9790-NS2F liefert 64 Ports von 400Gb/s InfiniBand in einem 1U-Chassis, was extrem große KI- und HPC-Cluster mit branchenführender Dichte, ultra-niedriger Latenzzeit,und selbstheilendes GewebeEs wurde für die externe Verwaltung mit NVIDIA UFM entwickelt und rationalisiert den Betrieb von Rechenzentren und unterstützt gleichzeitig Fat Tree, DragonFly+ und Torus Topologien.
Dieser nicht verwaltete (extern verwaltete) 400Gb/s-InfiniBand-Festkonfigurations-Switch bietet 32 OSFP-Ports, die jeweils 400Gb/s (oder 128 Ports bei 200Gb/s mit Port-Split-Technologie) verfügen.und bietet eine Gesamtzwei-Wege-Durchsatz von 51.2 Tb/s. Mit Unterstützung für NVIDIA SHARPv3, RDMA, adaptive Routing und erweiterte Stauskontrolle ist der QM9790 für die anspruchsvollsten HPC-, KI- und Unternehmensarbeitslasten ausgelegt.
Wesentliche Merkmale
- 64 nicht blockierende 400 Gb/s-Anschlüsse (32 OSFP-Anschlüsse)
- 51.2 Tb/s Gesamtzwei-Wege-Durchsatz
- Port-Split-Technologie: bis zu 128 Ports @ 200Gb/s
- SHARPv3-In-Network-Computing - 32x KI-Beschleunigung
- Untermikrosekundene Latenzzeit mit adaptivem Routing
- Selbstheilen von Stoffen, Qualitätssicherung und Kontrolle von Staus
- 1+1 redundante warmwechselbare Leistung (200-240Vac)
- Vorwärts-hinterwärts (P2C) Luftstrom, warmwechselbare Lüfter
- Externe Verwaltung über NVIDIA UFM / MLNX-OS
- Rückwärtskompatibel mit früheren InfiniBand-Generationen
Technologie: NVIDIA Quantum-2-Architektur
Die Quantum-2-Plattform integriert die SHARP-Technologie der dritten Generation (SHARPv3), die eine Datenaggregation im Netzwerk ermöglicht, die die Datenbewegung reduziert und die Ausbildung von KI und HPC-Simulationen beschleunigt.Kombiniert mit Remote Direct Memory Access (RDMA) und dem skalierbaren Hierarchischen Aggregation- und Reduktionsprotokoll von NVIDIA, verbessert der QM9790-NS2F die Anwendungsleistung, während Daten durch das Gewebe laufen.
Typische Einsätze
- Kluster für KI und maschinelles Lernen- groß angelegtes GPU-beschleunigtes Training mit SHARPv3
- Hochleistungsrechner (HPC)- Forschungssimulationen, Wettermodelle und Genomik
- Rückgrat des Rechenzentrums- 400G-InfiniBand-Stoffe für Speicher und Rechen mit geringer Latenzzeit
- Enterprise und Cloud- skalierbare Netzwerke mit mehreren Mietern mit UFM-Management
- Regierung und Bildung- Forschungslabore und Supercomputerzentren
Vereinbarkeit
| Komponente / Ökosystem | Unterstützung |
|---|---|
| InfiniBandgeschwindigkeit | NDR 400Gb/s, rückwärtskompatibel mit HDR, EDR, FDR |
| Verkabelung | Passive/aktive Kupfer- oder Aktivfasern; OSFP-Anschlüsse |
| Verwaltung | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologien | Fat Tree, SlimFly, DragonFly+, mehrdimensionale Torus |
| Betriebssysteme | Linux, Windows (mit InfiniBand-Stack), VMware |
| GPUs / Beschleuniger | NVIDIA HGX, DGX und GPU-Server von Drittanbietern |
Spezifikationen
| Parameter | QM9790-NS2F |
|---|---|
| Häfen / Geschwindigkeit | 64 Ports 400Gb/s (32 OSFP); bis zu 128 Ports @ 200Gb/s mit Split |
| Gesamtleistung | 51.2 Tb/s bidirektional |
| Paketweiterleitung | >66,5 Milliarden Pakete pro Sekunde (BPPS) |
| Formfaktor | 1U-Rückhalter, 43,6 x 438 x 660,4 mm |
| Gewicht | 140,5 kg |
| Stromversorgung | 1 + 1 überflüssig, warm austauschbar, 200-240Vac, 80+ Gold, ENERGY STAR |
| Kühlung | Vorwärts-hinterwärts (P2C) Luftstrom, warmwechselbare Lüfter |
| Verwaltungshäfen | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Speicher | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM, 16 GB M.2 SSD |
| Software | MLNX-OS (externe Verwaltung über UFM) |
| Betriebstemperatur | 0°C bis 40°C |
| Luftfeuchtigkeit (Betrieb) | 10% bis 85% nicht kondensierbar |
| Höhenstand | Bis zu 3050 m |
| Sicherheit / EMV | Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen. |
| Gewährleistung | 1 Jahr (erweiterte Optionen verfügbar) |
Auswahlführer
| Nummer des bestellbaren Teils | Beschreibung | Luftströmung | Verwaltung |
|---|---|---|---|
| MQM9790-NS2F | 64-Port 400Gb/s, 32 OSFP, nicht verwaltet, P2C-Luftstrom | Vorwärts nach hinten (P2C) | Außen (UFM) |
| MQM9790-NS2R | 64-Port 400Gb/s, 32 OSFP, nicht verwaltet, C2P-Luftstrom | Anschlüsse zur Stromversorgung (C2P) | Außen (UFM) |
| MQM9700-NS2F | 64-Port 400Gb/s, verwalteter P2C-Luftstrom | von vorne nach hinten | On-Board-Untennetzmanager |
| MQM9700-NS2R | 64-Port 400Gb/s, verwalteter C2P-Luftstrom | Anschlüsse zur Stromversorgung | On-Board-Untennetzmanager |
Die Wahl zwischen QM9700 (verwaltet) und QM9790 (extern verwaltet) hängt von der Größe des Clusters und den Managementpräferenzen ab.Der QM9790-NS2F wird für großflächige Bereitstellungen mit NVIDIA UFM zur erweiterten Fabric Optimierung empfohlen.
Vorteile
- Unübertroffene Dichte:64 Ports von 400G in 1U - reduziert Rackplatz und Leistung pro Port.
- Beschleunigung im Netz:SHARPv3 reduziert die Datenbewegung und beschleunigt KI/ML-Workloads bis zu 32x.
- Flexible Topologien:Unterstützt Fat Tree, DragonFly+, Torus und mehr für jedes Clusterdesign.
- Betriebseffizienz:Das externe UFM-Management bietet eine proaktive Überwachung, Bereitstellung und Fehlerbehebung.
- Investitionsschutz:Rückwärtskompatibel mit HDR/EDR und zukunftssicher für NDR200/400.
Service und Unterstützung
Die Hong Kong Starsurge Group bietet weltweite Lieferung, mehrsprachigen technischen Support und maßgeschneiderte Integrationsdienste für die NVIDIA Quantum-2-Serie.RackintegrationAuf Anfrage sind erweiterte Garantien und Ersatzmöglichkeiten vor Ort erhältlich.
Häufig gestellte Fragen
Was ist der Unterschied zwischen QM9700 und QM9790?
QM9700 beinhaltet einen integrierten Subnetzmanager und kann bis zu 2000 Knoten direkt verwalten. QM9790 wird extern verwaltet und nutzt NVIDIA UFM für erweiterte Fabric Management,Ideal für größere, dynamischere Umgebungen.
QM9700 beinhaltet einen integrierten Subnetzmanager und kann bis zu 2000 Knoten direkt verwalten. QM9790 wird extern verwaltet und nutzt NVIDIA UFM für erweiterte Fabric Management,Ideal für größere, dynamischere Umgebungen.
Kann ich QM9790-NS2F mit bestehender HDR-InfiniBand-Infrastruktur verwenden?
Ja, der Switch ist rückwärtskompatibel mit HDR-, EDR- und FDR-Geschwindigkeiten, so dass inkrementelle Upgrades möglich sind.
Ja, der Switch ist rückwärtskompatibel mit HDR-, EDR- und FDR-Geschwindigkeiten, so dass inkrementelle Upgrades möglich sind.
Welche Verkabelung wird unterstützt?
OSFP-Anschlüsse unterstützen passive/aktive Kupfer- und aktive Glasfaserkabel.
OSFP-Anschlüsse unterstützen passive/aktive Kupfer- und aktive Glasfaserkabel.
Unterstützt der Switch 200 Gb/s?
Ja, mit NVIDIA-Port-Split-Technologie kann der QM9790 bis zu 128 Ports mit 200 Gb/s bereitstellen.
Ja, mit NVIDIA-Port-Split-Technologie kann der QM9790 bis zu 128 Ports mit 200 Gb/s bereitstellen.
Wie hoch ist der typische Stromverbrauch?
Bitte bestätigen Sie dies bei Ihrem Vertriebsmitarbeiter; typische Werte hängen von Konfiguration und Verkabelung ab.
Bitte bestätigen Sie dies bei Ihrem Vertriebsmitarbeiter; typische Werte hängen von Konfiguration und Verkabelung ab.
Vorsichtsmaßnahmen
- Die Betriebstemperatur muss zwischen 0 °C und 40 °C liegen.
- Verwenden Sie nur NVIDIA-qualifizierte optische Module und Kabel für eine optimale Leistung.
- Die richtige Luftströmungsrichtung (P2C oder C2P) muss mit der Anlageumgebung übereinstimmen.
- Verstopfen Sie nicht die Lüftungsöffnungen; halten Sie auf beiden Seiten mindestens 5 cm Abstand.
- Die Stromversorgung muss den Anforderungen von 200-240 Vac entsprechen; die Erdung ist obligatorisch.
Über die Hong Kong Starsurge Group
Die 2008 gegründete Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Mit einem erfahrenen Vertriebs- und technischen TeamStarsurge bietet IoT-Lösungen, Netzwerkmanagementsysteme, kundenspezifische Softwareentwicklung,Mehrsprachige Unterstützung, und weltweite Lieferung.
Partner von Starsurge- wir bieten wettbewerbsfähige Preise, schnellen Versand und spezielle technische Unterstützung für NVIDIA, Mellanox und andere führende Netzwerkmarken.
Die wichtigsten Fakten
| Häfen | Einheitliche Datenverarbeitung |
| Durchsatz | 51.2 Tb/s |
| Paketquote | > 66,5 BPPS |
| Verwaltung | Außen (UFM) |
| Luftströmung | P2C (Vorder-zurück) |
| Gewährleistung | 1 Jahr |
Kompatibilitätsmatrix
| Kategorie | Kompatible Produkte / Normen |
|---|---|
| GPU-Server | NVIDIA DGX-2, DGX A100, HGX-basierte Server, GPU-Knoten von Drittanbietern |
| Aufbewahrung | NVMe über InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Verwaltung | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (über UFM) |
| Kabeltypen | OSFP zu OSFP, OSFP zu QSFP (mit Adapter), aktiv optisch, DAC |
Checkliste des Käufers
- Bestätigen Sie, dass die Luftströmungsrichtung (P2C vs. C2P) mit dem Layout Ihres Rechenzentrums für den heißen und kalten Gang übereinstimmt.
- Planung des externen Managements - Sicherstellung der Bereitstellung der UFM-Lizenzen und der Serverinfrastruktur.
- Überprüfen Sie die Anforderungen an die Eingangsleistung (200-240 Vac) und die Redundanz.
- Überprüfen Sie die OSFP-Kabellängen und -arten (Kupfer/Baufaser) für Ihre Rackdistanzen.
- Anfordern Sie eine erweiterte Garantie oder Unterstützung vor Ort, wenn dies für den Einsatz in kritischen Missionen erforderlich ist.
