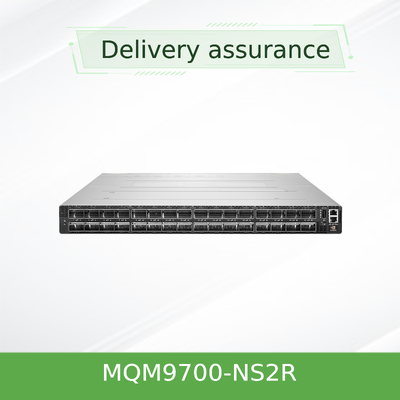

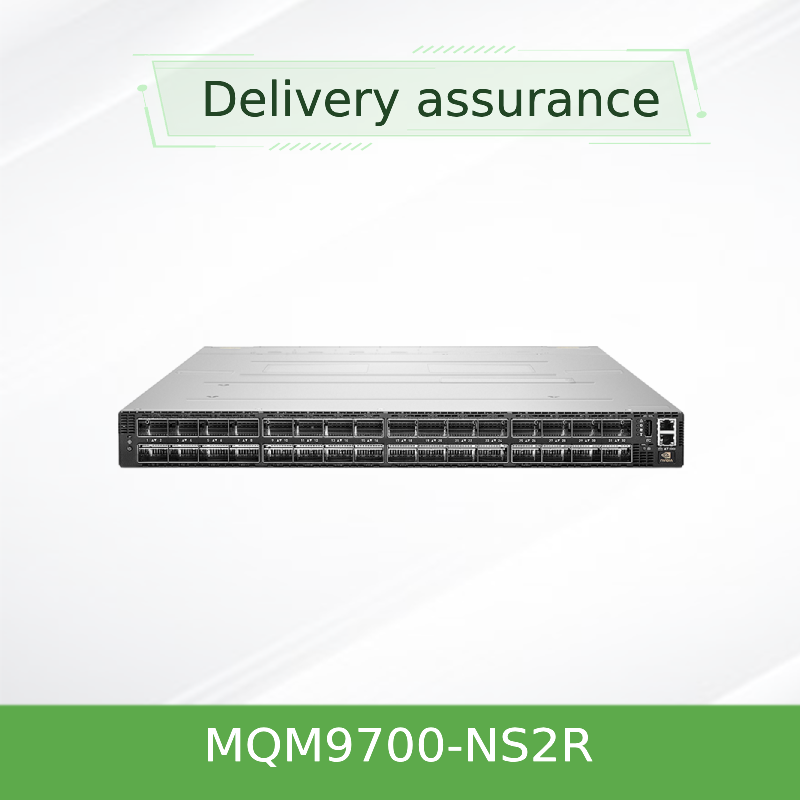

NVIDIA Quantum-2 MQM9700-NS2R 400 Gbit/s InfiniBand Switch – 64-Port NDR, C2P Airflow, On-Board-Management
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modellnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marke: | Mellanox |
|---|---|---|---|
| Uplink -Konnektivität: | 400 Gbit / s | Name: | Netz-Schalter 1U NDR 400Gb/S InfiniBand MQM9700-NS2F Mellanox für Server |
| Stichwort: | Mellanox Network Switch | Portkonfiguration: | 64x 400g, 32x OSFP |
| Hervorheben: | NVIDIA Quantum-2 InfiniBand-Switch 400 Gbit/s,64-Port-NDR-InfiniBand-Schalter,C2P-Luftstrom-InfiniBand-Schalter |
||
Produkt-Beschreibung
NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Switch
MQM9700-NS2R 400Gb/s InfiniBand Switch - 64-Port-NDR-managed Switch mit 51,2 Tb/s Gesamtdurchsatz, C2P (Connector-to-Power) Luftstrom und On-Board-Subnetzmanager.
Produktübersicht
Der MQM9700-NS2R ist ein vollständig verwalteter 400Gb/s-InfiniBand-Fixed-Configuration-Switch der NVIDIA Quantum-2-Serie mitLuftstrom von Anschluss zu Leistung (C2P)und eineOn-Board-UntennetzmanagerEs bietet 32 OSFP-Ports, die jeweils 400 Gb/s (oder 128 Ports bei 200 Gb/s mit Port-Split-Technologie) durchführen können, und bietet eine Gesamtbidirektionale Durchsendung von 51,2 Tb/s.Mit integriertem Management, SHARPv3-In-Network-Computing und fortschrittliche Überlastungskontrolle, ist der MQM9700-NS2R ideal für mittelgroße und große HPC, KI,und Unternehmensclustern, bei denen ein eigenständiges Management und ein C2P-Luftfluss erforderlich sind.
Wesentliche Merkmale
- 64 nicht blockierende 400 Gb/s-Anschlüsse (32 OSFP-Anschlüsse)
- 51.2 Tb/s Gesamtzwei-Wege-Durchsatz
- Port-Split-Technologie: bis zu 128 Ports @ 200Gb/s
- SHARPv3-In-Network-Computing mit 32* KI-Beschleunigung
- Untermikrosekundene Latenzzeit mit adaptivem Routing
- Selbstheilen von Stoffen, Qualitätssicherung und Kontrolle von Staus
- On-Board-Untennetzmanager- bis zu 2.000 Knoten verwaltet
- 1+1 redundante warmwechselbare Leistung (200-240Vac)
- C2P-Luftstrom (Konnektor-Leistung)¥ warm austauschbare Ventilatoren
- MLNX-OS mit CLI-, WebUI-, SNMP- und JSON-Schnittstellen
- Rückwärtskompatibel mit HDR, EDR und FDR
Technologie: NVIDIA Quantum-2-Architektur
Die Quantum-2-Plattform integriert die SHARP-Technologie der dritten Generation (SHARPv3), die eine Datenaggregation im Netzwerk ermöglicht, die die Datenbewegung reduziert und die Ausbildung von KI und HPC-Simulationen beschleunigt.Kombiniert mit Remote Direct Memory Access (RDMA) und dem skalierbaren Hierarchischen Aggregation- und Reduktionsprotokoll von NVIDIA, verbessert der MQM9700-NS2R die Anwendungsleistung, während die Daten durch den Stoff laufen.oder JSON-Schnittstellen, die Bereitstellung und den Betrieb vereinfachen.
Typische Einsätze
- Kluster für KI und maschinelles Lernen Großformat-GPU-beschleunigtes Training mit SHARPv3
- Hochleistungsrechner (HPC)✓ Forschungssimulationen, Wettermodellierung und Genomik
- Rückgrat des Rechenzentrums- 400G-InfiniBand-Stoffe für Speicher und Rechen mit geringer Latenzzeit
- Enterprise und Cloud Skalierbare Netzwerke mit mehreren Mietern mit On-Board-Unternetzmanagement
- Regierung und Bildung∆ Forschungslabore und Supercomputerzentren
Vereinbarkeit
| Komponente / Ökosystem | Unterstützung |
|---|---|
| InfiniBandgeschwindigkeit | NDR 400Gb/s, rückwärtskompatibel mit HDR, EDR, FDR |
| Verkabelung | Passive/aktive Kupfer- oder Aktivfasern; OSFP-Anschlüsse |
| Verwaltung | Einheitliche Netzwerkverwaltung, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologien | Fat Tree, SlimFly, DragonFly+, mehrdimensionale Torus |
| Betriebssysteme | Linux, Windows (mit InfiniBand-Stack), VMware |
| GPUs / Beschleuniger | NVIDIA HGX, DGX und GPU-Server von Drittanbietern |
Spezifikationen
| Parameter | MQM9700-NS2R |
|---|---|
| Häfen / Geschwindigkeit | 64 Ports 400Gb/s (32 OSFP); bis zu 128 Ports @ 200Gb/s mit Split |
| Gesamtleistung | 51.2 Tb/s bidirektional |
| Paketweiterleitung | >66,5 Milliarden Pakete pro Sekunde (BPPS) |
| Formfaktor | 1U-Rückhalter, 43,6 x 438 x 660,4 mm |
| Gewicht | 140,5 kg |
| Stromversorgung | 1 + 1 überflüssig, warm austauschbar, 200-240Vac, 80+ Gold, ENERGY STAR |
| Kühlung | Luftstrom vom Anschluss zum Strom (C2P), warmwechselbare Lüfter |
| Verwaltung | On-Board-Untennetzmanager(bis zu 2000 Knoten) |
| Verwaltungshäfen | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Speicher | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM, 16 GB M.2 SSD |
| Software | MLNX-OS (vollständiges Chassismanagement) |
| Betriebstemperatur | 0°C bis 40°C |
| Luftfeuchtigkeit (Betrieb) | 10% ∼ 85% nicht kondensierbar |
| Höhenstand | Bis zu 3050 m |
| Sicherheit / EMV | Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen. |
| Gewährleistung | 1 Jahr (erweiterte Optionen verfügbar) |
Auswahlführer
| Nummer des bestellbaren Teils | Beschreibung | Luftströmung | Verwaltung |
|---|---|---|---|
| MQM9700-NS2R | 64-Port 400Gb/s, 32 OSFP, verwaltet, C2P-Luftstrom | Anschlüsse zur Stromversorgung (C2P) | On-Board-Untennetzmanager |
| MQM9700-NS2F | 64-Port 400Gb/s, verwalteter P2C-Luftstrom | Vorwärts nach hinten (P2C) | On-Board-Untennetzmanager |
| MQM9790-NS2R | 64-Port 400Gb/s, nicht verwalteter C2P-Luftstrom | Anschlüsse zur Stromversorgung | Außen (UFM) |
| MQM9790-NS2F | 64-Port 400Gb/s, nicht verwalteter P2C-Luftstrom | von vorne nach hinten | Außen (UFM) |
Der MQM9700-NS2R wird für Bereitstellungen empfohlen, die eine eigenständige Managementlösung mit einem eingebauten Subnetzmanager, bis zu 2.000 Knoten und einem Luftstrom von Anschluss zu Strom erfordern.Für größere Stoffe oder fortschrittliche UFM-Funktionen, betrachten wir die extern verwaltete QM9790-Serie.
Vorteile
- Unübertroffene Dichte:64 Ports von 400G in 1U reduzieren Rackplatz und Leistung pro Port.
- Beschleunigung im Netz:SHARPv3 reduziert die Datenbewegung und beschleunigt KI/ML-Workloads bis zu 32*.
- Flexible Topologien:Unterstützt Fat Tree, DragonFly+, Torus und mehr für jedes Clusterdesign.
- Vereinfachte Verwaltung:Der On-Board-Unternetzmanager ermöglicht einen Out-of-the-Box-Betrieb für bis zu 2.000 Knoten, wodurch die Einrichtungszeit verkürzt wird.
- C2P-Flussflexibilität:Passt Rechenzentren mit umgekehrter Luftströmung (Anschluss-zu-Strom) für ein optimales thermisches Management an.
- Investitionsschutz:Rückwärtskompatibel mit HDR/EDR und zukunftssicher für NDR200/400.
Häufig gestellte Fragen
Was ist der Unterschied zwischen MQM9700 und MQM9790?
MQM9700 umfasst einen integrierten Subnetzmanager und kann bis zu 2.000 Knoten direkt verwalten. MQM9790 wird extern verwaltet und nutzt NVIDIA UFM für fortschrittliches Fabric Management,Ideal für größere, dynamischere Umgebungen.
Was bedeutet C2P-Luftstrom?
C2P (Connector-to-Power) Luftstrom bedeutet, dass Luft von der Anschlussseite einfährt und von der Stromversorgungsseite ausgeht.Dies ist das Gegenteil von P2C (from-to-rear) und wird in Rechenzentren mit spezifischen Konfigurationen von Hot-Corridor/Cold-Corridor verwendet.
Kann ich MQM9700-NS2R mit der bestehenden HDR InfiniBand-Infrastruktur verwenden?
Ja, der Switch ist rückwärtskompatibel mit HDR-, EDR- und FDR-Geschwindigkeiten, so dass inkrementelle Upgrades möglich sind.
Welche Verkabelung wird unterstützt?
OSFP-Anschlüsse unterstützen passive/aktive Kupfer- und aktive Glasfaserkabel.
Unterstützt der Switch 200 Gb/s?
Ja, mit NVIDIA-Port-Split-Technologie kann der MQM9700-NS2R bis zu 128 Ports bei 200 Gb/s bereitstellen.
Vorsichtsmaßnahmen
- Die Betriebstemperatur muss zwischen 0 °C und 40 °C liegen.
- Verwenden Sie nur NVIDIA-qualifizierte optische Module und Kabel für eine optimale Leistung.
- Die richtige Luftströmungsrichtung (C2P) muss der Installationsumgebung entsprechen.
- Verstopfen Sie nicht die Lüftungsöffnungen; halten Sie auf beiden Seiten mindestens 5 cm Abstand.
- Die Stromversorgung muss den Anforderungen von 200-240 Vac entsprechen; die Erdung ist obligatorisch.
Über die Hong Kong Starsurge Group
Die 2008 gegründete Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Mit einem erfahrenen Vertriebs- und technischen TeamStarsurge bietet IoT-Lösungen, Netzwerkmanagementsysteme, kundenspezifische Softwareentwicklung,Mehrsprachige UnterstützungUnser kundenorientierter Ansatz gewährleistet zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden dabei unterstützen, eine effiziente, skalierbare Netzwerkinfrastruktur aufzubauen.
Partner von StarsurgeWir bieten wettbewerbsfähige Preise, schnellen Versand und spezielle technische Unterstützung für NVIDIA, Mellanox und andere führende Netzwerkmarken.
Die wichtigsten Fakten
| Häfen | Einheitliche Datenverarbeitung |
| Durchsatz | 51.2 Tb/s |
| Paketquote | > 66,5 BPPS |
| Verwaltung | On-Board-Subnetzmanager (2.000 Knoten) |
| Luftströmung | C2P (Konnektor für Strom) |
| Gewährleistung | 1 Jahr |
Kompatibilitätsmatrix
| Kategorie | Kompatible Produkte / Normen |
|---|---|
| GPU-Server | NVIDIA DGX-2, DGX A100, HGX-basierte Server, GPU-Knoten von Drittanbietern |
| Aufbewahrung | NVMe über InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Verwaltung | An Bord-Subnetzmanager, MLNX-OS, OpenSM, SNMP |
| Kabeltypen | OSFP zu OSFP, OSFP zu QSFP (mit Adapter), aktiv optisch, DAC |
Checkliste des Käufers
- Bestätigen Sie, dass die Luftströmungsrichtung (C2P) mit dem Layout Ihres Rechenzentrums Hot-Corridor/Cold-Corridor übereinstimmt. Dies ist ein umgekehrtes Luftstrommodell.
- Der On-Board-Unternetzmanager unterstützt bis zu 2.000 Knoten und überprüft, ob die Clustergröße in diesen Bereich passt.
- Überprüfen Sie die Anforderungen an die Eingangsleistung (200-240 Vac) und die Redundanz.
- Überprüfen Sie die OSFP-Kabellängen und -arten (Kupfer/Baufaser) für Ihre Rackdistanzen.
- Anfordern Sie eine erweiterte Garantie oder Unterstützung vor Ort, wenn dies für den Einsatz in kritischen Missionen erforderlich ist.
