NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand-Switch ¢ 64-Port-NDR, P2C-Luftfluss, On-Board-Management
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modellnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marke: | Mellanox |
|---|---|---|---|
| Uplink -Konnektivität: | 400 Gbit / s | Name: | Netz-Schalter 1U NDR 400Gb/S InfiniBand MQM9700-NS2F Mellanox für Server |
| Stichwort: | Mellanox Network Switch | Portkonfiguration: | 64x 400g, 32x OSFP |
| Hervorheben: | NVIDIA Quantum-2 InfiniBand-Switch 400 Gbit/s,64-Port-NDR-InfiniBand-Schalter,P2C-Luftstrom-InfiniBand-Schalter |
||
Produkt-Beschreibung

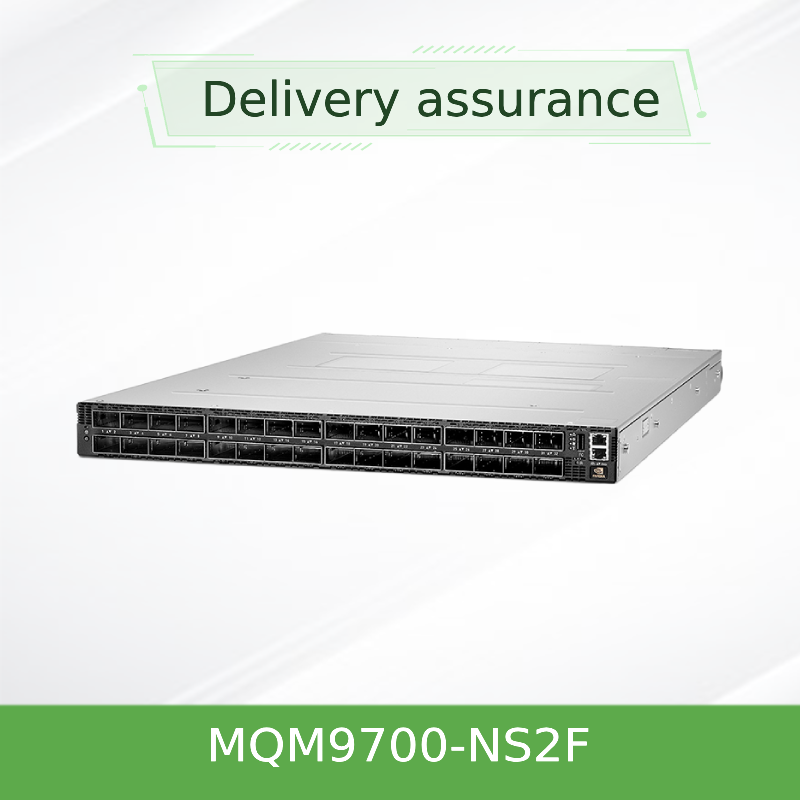

NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch
Der NVIDIA Quantum-2 MQM9700-NS2F liefert 64 Ports von 400Gb/s InfiniBand in einem 1U-Chassis mitLuftstrom von vorne nach hinten (P2C), die extrem große KI- und HPC-Cluster in Standardumgebungen von Rechenzentren ermöglicht.On-Board-Untennetzmanager, unterstützt dieser vollständig verwaltete Switch bis zu 2.000 Knoten und integriert SHARPv3, RDMA und adaptives Routing für kompromisslose Leistung.
Produktübersicht
Der MQM9700-NS2F ist ein vollständig verwalteter 400Gb/s-InfiniBand-Festkonfigurations-Switch der NVIDIA Quantum-2-Serie mitLuftstrom von vorne nach hinten (P2C)und eineOn-Board-UntennetzmanagerEs bietet 32 OSFP-Ports, die jeweils 400 Gb/s (oder 128 Ports bei 200 Gb/s mit Port-Split-Technologie) durchführen können, und bietet eine Gesamtbidirektionale Durchsendung von 51,2 Tb/s.
Wesentliche Merkmale
- 64 nicht blockierende 400 Gb/s-Anschlüsse (32 OSFP-Anschlüsse)
- 51.2 Tb/s Gesamtzwei-Wege-Durchsatz
- Port-Split-Technologie: bis zu 128 Ports @ 200Gb/s
- SHARPv3-In-Network-Computing mit 32x KI-Beschleunigung
- Untermikrosekundene Latenzzeit mit adaptivem Routing
- Selbstheilen von Stoffen, Qualitätssicherung und Kontrolle von Staus
- On-Board-Untennetzmanager- bis zu 2.000 Knoten verwaltet
- 1+1 redundante warmwechselbare Leistung (200-240Vac)
- P2C-Luftstrom (von vorne nach hinten)¥ warm austauschbare Ventilatoren
- MLNX-OS mit CLI-, WebUI-, SNMP- und JSON-Schnittstellen
- Rückwärtskompatibel mit HDR, EDR und FDR
Technologie: NVIDIA Quantum-2-Architektur
Die Quantum-2-Plattform integriert die SHARP-Technologie der dritten Generation (SHARPv3), die eine Datenaggregation im Netzwerk ermöglicht, die die Datenbewegung reduziert und die Ausbildung von KI und HPC-Simulationen beschleunigt.Kombiniert mit Remote Direct Memory Access (RDMA) und dem skalierbaren Hierarchischen Aggregation- und Reduktionsprotokoll von NVIDIA, verbessert der MQM9700-NS2F die Anwendungsleistung dramatisch, während Daten durch das Gewebe verlaufen.
Typische Einsätze
- Kluster für KI und maschinelles Lernen Großformat-GPU-beschleunigtes Training mit SHARPv3
- Hochleistungsrechner (HPC)✓ Forschungssimulationen, Wettermodellierung und Genomik
- Rückgrat des Rechenzentrums- 400G-InfiniBand-Stoffe für Speicher und Rechen mit geringer Latenzzeit
- Enterprise und Cloud Skalierbare Netzwerke mit mehreren Mietern mit On-Board-Unternetzmanagement
- Regierung und Bildung∆ Forschungslabore und Supercomputerzentren
Spezifikationen
| Parameter | MQM9700-NS2F |
|---|---|
| Häfen / Geschwindigkeit | 64 Ports 400Gb/s (32 OSFP); bis zu 128 Ports @ 200Gb/s mit Split |
| Gesamtleistung | 51.2 Tb/s bidirektional |
| Paketweiterleitung | >66,5 Milliarden Pakete pro Sekunde (BPPS) |
| Formfaktor | 1U-Rückhalter, 43,6 x 438 x 660,4 mm |
| Gewicht | 140,5 kg |
| Stromversorgung | 1 + 1 überflüssig, warm austauschbar, 200-240Vac, 80+ Gold, ENERGY STAR |
| Kühlung | Luftstrom von vorne nach hinten (P2C), warmwechselbare Lüfter |
| Verwaltung | On-Board-Untennetzmanager(bis zu 2000 Knoten) |
| Betriebstemperatur | 0°C bis 40°C |
| Gewährleistung | 1 Jahr (erweiterte Optionen verfügbar) |
Auswahlführer
| Nummer des bestellbaren Teils | Beschreibung | Luftströmung | Verwaltung |
|---|---|---|---|
| MQM9700-NS2F | 64-Port 400Gb/s, 32 OSFP, verwalteter, P2C-Luftstrom | Vorwärts nach hinten (P2C) | On-Board-Untennetzmanager |
| MQM9700-NS2R | 64-Port 400Gb/s, verwalteter C2P-Luftstrom | Anschlüsse zur Stromversorgung (C2P) | On-Board-Untennetzmanager |
| MQM9790-NS2F | 64-Port 400Gb/s, nicht verwalteter P2C-Luftstrom | von vorne nach hinten | Außen (UFM) |
| MQM9790-NS2R | 64-Port 400Gb/s, nicht verwalteter C2P-Luftstrom | Anschlüsse zur Stromversorgung | Außen (UFM) |
Vorteile
- Unübertroffene Dichte:64 Ports von 400G in 1U reduziert Rackplatz und Leistung pro Port
- Beschleunigung im Netz:SHARPv3 reduziert die Datenbewegung und beschleunigt AI/ML-Workloads bis zu 32x
- Flexible Topologien:Unterstützt Fat Tree, DragonFly+, Torus und mehr für jedes Clusterdesign
- Vereinfachte Verwaltung:On-board-Subnetzmanager ermöglicht den Out-of-the-Box-Betrieb für bis zu 2.000 Knoten
- Standard-P2C-Luftstrom:Passt zu den meisten Kühlkonstruktionen für Rechenzentren mit Luftstrom von vorne nach hinten
- Investitionsschutz:Rückwärtskompatibel mit HDR/EDR und zukunftssicher für NDR200/400
Häufig gestellte Fragen
Was ist der Unterschied zwischen MQM9700 und MQM9790?
MQM9700 umfasst einen On-Board-Subnetzmanager und wird vollständig out-of-the-box für bis zu 2.000 Knoten verwaltet. MQM9790 wird extern verwaltet und nutzt NVIDIA UFM für fortschrittliches Fabric Management.
Was bedeutet P2C-Luftstrom?
P2C (Power-to-Connector, allgemein als Front-to-Rear bezeichnet) Luftstrom bedeutet, dass Luft von der Stromversorgungsseite einfährt und von der Anschlussseite ausgeht.Dies ist die Standard-Luftflussrichtung in den meisten Rechenzentrum Kühlung Designs verwendet.
Kann ich MQM9700-NS2F mit der bestehenden HDR-InfiniBand-Infrastruktur verwenden?
Ja, der Switch ist rückwärtskompatibel mit HDR-, EDR- und FDR-Geschwindigkeiten, so dass inkrementelle Upgrades möglich sind.
Vorsichtsmaßnahmen
- Sicherstellen, dass die Betriebstemperatur zwischen 0 °C und 40 °C liegt
- Verwenden Sie nur NVIDIA-qualifizierte optische Module und Kabel für eine optimale Leistung
- Die richtige Luftströmungsrichtung (P2C) muss mit der Anlageumgebung übereinstimmen.
- Nicht blockieren Ventilatoren; halten Sie mindestens 5 cm Freiraum auf beiden Seiten
- Stromversorgung muss den Anforderungen von 200-240 Vac entsprechen; Erdung ist obligatorisch
Checkliste des Käufers
- Bestätigen Sie, dass die Luftströmungsrichtung (P2C) mit dem Layout Ihres Rechenzentrums für den heißen/kalten Gang übereinstimmt.
- Überprüfen Sie, ob die Clustergröße innerhalb der Grenze von 2.000 Knoten des On-Board-Unternetzmanagers liegt
- Validieren Sie Leistungseingabe (200-240Vac) und Redundanzvoraussetzungen
- Überprüfen Sie OSFP-Kabellängen und -arten (Kupfer/Faser) für Ihre Rackdistanzen
- Anfordern Sie eine erweiterte Garantie oder Unterstützung vor Ort, wenn dies für den Einsatz im kritischen Einsatz erforderlich ist
