NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 optisches Transceivermodul MPO-12 APC 50m OM4
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E20-N010 |
| Dokumentieren: | MFP7E20-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MFP7E20-N010 | Materialform: | Runddraht |
|---|---|---|---|
| Erlaubte Zugfestigkeit: | 1000n <10000n | Zertifizierung: | RoHS, CE, ISO9001, VDE, CCC |
| Mantelmaterial: | PVC | Länge: | 10m |
| Datenrate: | 400 GB/s | Herkunft: | Indien / Israel / China |
| Hervorheben: | NVIDIA Mellanox 200G QSFP56 Transceivermodul,Mellanox MFP7E20-N010 SR4 optisches Modul,QSFP56 SR4 Transceivermodul MPO-12 APC |
||
Produkt-Beschreibung
Produktübersicht

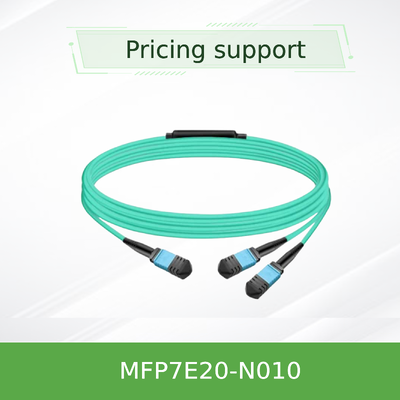

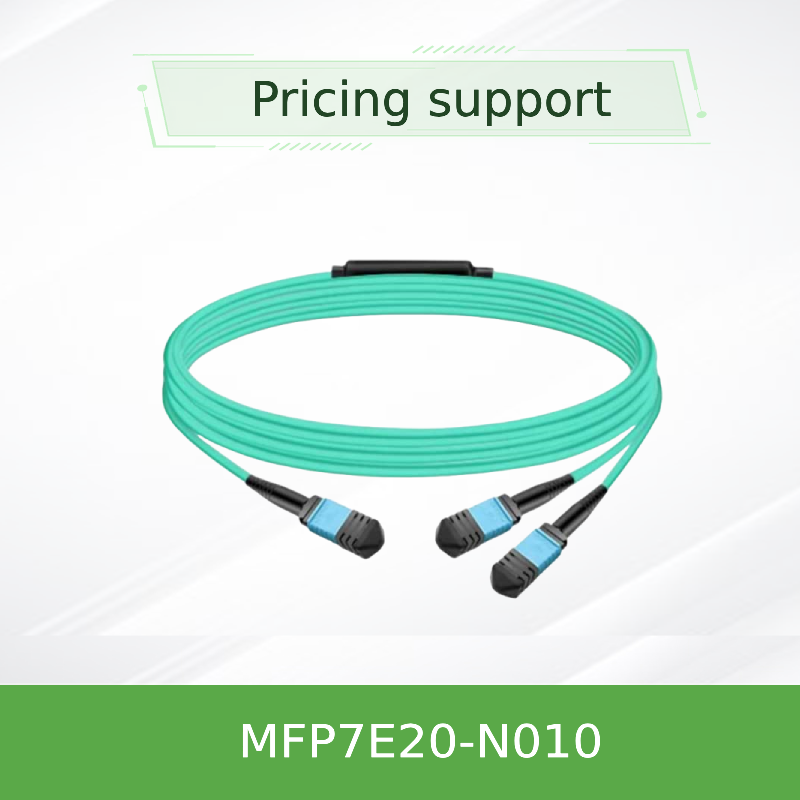

Das Mellanox MFP7E20-N010 ist ein passives optisches Splitterkabel, das eine Twin-Port-OSFP-800G-Transceiver-Schnittstelle in zwei unabhängige 200G/400G-Links umwandelt. Unter Verwendung von 8 aktiven Multimode-Fasern (50/125µm) in einer MPO-12/APC-zu-Dual-MPO-12/APC-Breakout-Konfiguration bietet es eine kostengünstige Lösung mit geringen Verlusten für die Verbindung von Top-of-Rack-Switches mit ConnectX-7-Adaptern und BlueField-3-DPUs. Die abgewinkelte physikalische Kontaktpolitur (APC) minimiert Rückreflexionen und gewährleistet einen stabilen Betrieb in Hochgeschwindigkeits-PAM4-Links.
Hauptmerkmale
- Breakout-Fähigkeit: 1× MPO-12/APC zu 2× MPO-12/APC für duale 200G/400G-Ausgänge
- Multimode-Faser: 50/125µm OM3 (≤30m) / OM4 (≤50m) mit Aqua LSZH-Mantel
- Typ-B-Crossover-Verkabelung: Direkte Verbindung von TX zu RX für Straight-Through-Transceiver-Paarung
- Geringe Einfügedämpfung: ≤0,35 dB + 0,0004×L (dB) pro Steckverbinderstirnfläche
- APC-Politur (8°): Reduziert optische Rückreflexion auf ≥35 dB Rückflussdämpfung
- Push-Pull-Verriegelung: Schnelle Entriegelung, einfache Installation in dichten Ports
- Konformität: Telcordia GR-1435, IEC 61754-7, RoHS, Laser-Sicherheit Klasse 1
- Protokollunterstützung: InfiniBand HDR, 200G/400G Ethernet, NVLink
Technologie & Design
Das MFP7E20-N010 nutzt die präzise optische Ingenieurskunst von NVIDIA. Die MPO-12/APC-Steckverbinder verfügen über Ausrichtungslöcher, die mit den Führungsstiften des Transceivers zusammenpassen und so eine exakte Faseranordnung gewährleisten. Die 8-Grad-Winkelpolitur eliminiert Fresnel-Reflexionen, die zu Signalverzerrungen bei der PAM4-Modulation führen können. Jedes Kabel wird im Werk auf Einfügedämpfung, Rückflussdämpfung und Polarität getestet. Der LSZH-Mantel (Low Smoke Zero Halogen) reduziert toxische Emissionen in Brandszenarien und macht ihn für Rechenzentrumsumgebungen geeignet.
Typische Einsatzszenarien
- Switch-zu-Server: Verbindung von NVIDIA Spectrum-4- oder Quantum-2-Switches mit ConnectX-7-NICs und BlueField-3-DPUs in Compute-/Speicher-Racks
- 400G auf 2×200G Breakout: Verwendung mit Twin-Port-OSFP-DR8-Transceivern zur Aufteilung in zwei 200G-Links für Dual-Server
- Hochleistungsrechnen (HPC): Latenzarme Verbindung für KI-Trainingscluster und verteilte Speicherung
- Rechenzentrums-Rack-übergreifend: Kurzstreckenverbindungen (bis zu 50 m) mit Patchpanel-Integration
Kompatibilität
Transceiver: NVIDIA MMA4Z00-NS (Twin OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - alle mit MPO-12/APC-Schnittstelle.
Switches / Adapter: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 und jeder 400G/200G-Port, der OSFP/QSFP112 mit MPO-12/APC akzeptiert.
Fasertyp: Multimode OM3 (≤30m) oder OM4 (≤50m). Aqua-Mantel.
Switches / Adapter: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 und jeder 400G/200G-Port, der OSFP/QSFP112 mit MPO-12/APC akzeptiert.
Fasertyp: Multimode OM3 (≤30m) oder OM4 (≤50m). Aqua-Mantel.
Hinweis: Nicht mit UPC-Steckverbindern (blau) mischen - nur APC.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Produkttyp | Passives optisches Splitterkabel, MPO-12/APC zu 2×MPO-12/APC |
| Faseranzahl | 8 aktive (4 TX + 4 RX) + 4 inaktive Verstärkungsglieder |
| Fasertyp | 50/125µm Multimode OM3 (≤30m) / OM4 (≤50m) |
| Steckverbinderpolitur | Abgewinkelter physikalischer Kontakt (APC), 8° |
| Einfügedämpfung (pro Ende) | ≤0,35 dB + 0,0004×L (L in Metern) |
| Rückflussdämpfung | ≥35 dB |
| Betriebstemperatur | 0 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
| Luftfeuchtigkeit (nicht kondensierend) | 10% - 85% RH |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen), Aqua, OFNR |
| Minimaler Biegeradius | 30 mm (überall am Kabel) |
| Kabeldurchmesser | 3,0 ± 0,2 mm |
| Verkabelungstopologie | Typ B (Crossover) |
| Regularien | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Laser Klasse 1 (IEC 60825-1) |
| Länge (N010) | 10 Meter (kundenspezifische Längen verfügbar) |
Auswahlhilfe
| Bestellnummer | Beschreibung | Länge |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC zu 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC zu 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC zu 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC zu 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC zu 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC zu 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC zu 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC zu 2×MPO-12 APC | 50 m |
Für nicht aufgeführte Längen kontaktieren Sie bitte unser Verkaufsteam für kundenspezifische Optionen.
Hauptvorteile
- Platzsparend: Breakout-Design reduziert die Portnutzung auf Hochleistungs-Switches
- Überlegene Signalintegrität: APC-Politur und präzise Ferrule-Ausrichtung senken die Bitfehlerraten bei PAM4
- Robust und zuverlässig: Werkseitig getestet auf IL/RL, thermische Zyklen und Zugfestigkeit
- Umweltfreundlich: LSZH-Mantel erfüllt strenge Brandschutz- und Umweltstandards
- Zukunftssicher: Unterstützt 200G pro Lane, skalierbar auf 800G mit Twin-Port-OSFP
Kompatibilitätsmatrix
| Transceiver-Typ | Port-Konfiguration | Datenrate |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Twin-Port, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Einzelport, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Einzelport, MPO-12 APC | 400G |
| Drittanbieter OSFP/QSFP112 | MPO-12 APC-Schnittstelle | 200G/400G (IL prüfen) |
Wichtige Fakten
Teilenummer: MFP7E20-N010
Steckverbindertyp: MPO-12/APC (Buchse)
Breakout-Verhältnis: 1 → 2 (Dual 200G/400G)
Max. Reichweite: 50 m (OM4), 30 m (OM3)
Faserkern: 50/125µm Multimode
Protokolle: Ethernet, InfiniBand, NVLink
Käufer-Checkliste
- Bestätigen Sie, dass Ihr Transceiver-Port MPO-12/APC (nicht UPC) ist
- Überprüfen Sie die erforderliche Kabellänge (N010 = 10m)
- Stellen Sie sicher, dass Ihre Faseranlage OM3 oder OM4 Multimode ist
- Prüfen Sie, ob Ihr Switch/Adapter die Polarität Typ B unterstützt
- Überprüfen Sie das Einfügedämpfungsbudget Ihrer Verbindung (einschließlich Patchpanels)
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen MFP7E20-N010 und einem Standard-MPO-12-Kabel?
A: Es ist ein 1-zu-2-Splitterkabel mit Typ-B-Crossover, das speziell entwickelt wurde, um einen Twin-Port-OSFP-800G-Transceiver in zwei 200G/400G-Links aufzuteilen. Standard-MPO-Kabel sind typischerweise Straight-Through.
F: Kann ich dieses Kabel mit 100G- oder 40G-Transceivern verwenden?
A: Nein, es ist für 200G/400G-PAM4-Signalisierung optimiert. Es erfüllt möglicherweise nicht die Einfügedämpfungsanforderungen für ältere NRZ-Optiken.
F: Was ist die maximal unterstützte Distanz?
A: 50 Meter über OM4-Faser (mit zwei Patchpanel-Übergängen). Für OM3 beträgt die Grenze 30 Meter.
F: Ist das Kabel mit QSFP-DD oder SFP-DD kompatibel?
A: Es wird mit MPO-12/APC-Transceivern verbunden; QSFP-DD und SFP-DD verwenden typischerweise andere Steckverbinder (z. B. MPO-16 oder LC). Bitte überprüfen Sie Ihren Transceiver-Typ.
Handhabungshinweise
- Halten Sie Staubkappen auf den Steckverbindern, bis zum Zeitpunkt der Installation, um Kontamination zu vermeiden
- Reinigen Sie immer sowohl die Kabel-Ferrule als auch die Transceiver-Buchse mit einem zugelassenen optischen Reiniger, bevor Sie sie verbinden
- Biegen Sie das Kabel nicht enger als den Mindestbiegeradius von 30 mm
- Vermeiden Sie den Kontakt mit Flüssigkeiten oder Lösungsmitteln; der LSZH-Mantel ist nicht gegen alle Substanzen chemikalienbeständig
- Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen bei der Handhabung (obwohl das Kabel passiv ist, wird es mit ESD-empfindlichen Transceivern verbunden)
