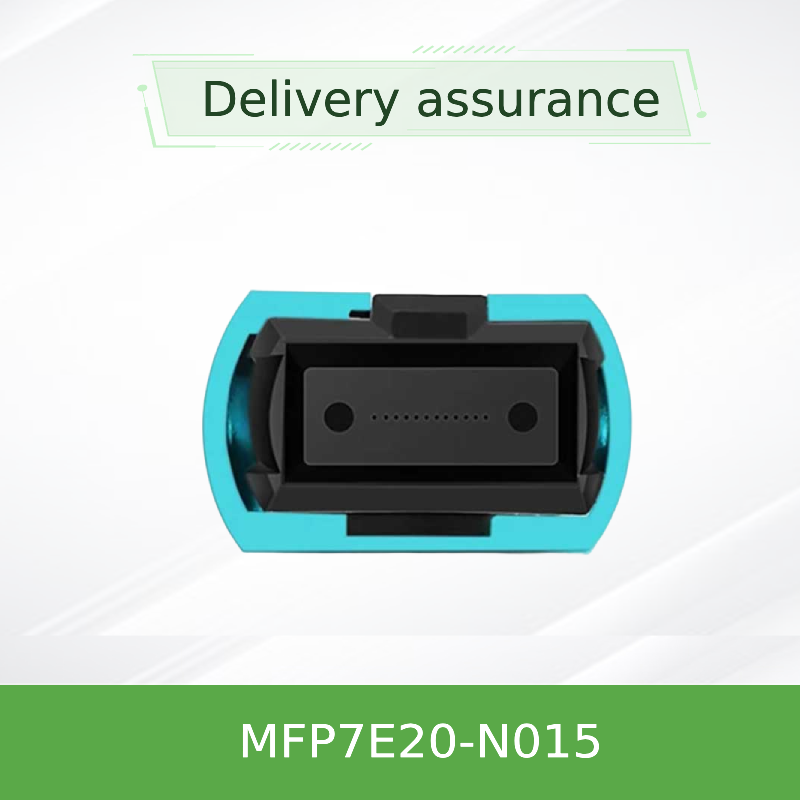

NVIDIA MFP7E20-N015 1:2 Splitterkabel 800G auf 2x400G MPO-12/APC OM4, 15m
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E20-N015 |
| Dokumentieren: | MFP7E20-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MFP7E20-N015 | Materialform: | Runddraht |
|---|---|---|---|
| Erlaubte Zugfestigkeit: | 1000n <10000n | Zertifizierung: | RoHS, CE, ISO9001, VDE, CCC |
| Mantelmaterial: | PVC | Länge: | 15m |
| Datenrate: | 400 GB/s | Herkunft: | Indien / Israel / China |
| Hervorheben: | NVIDIA 800G auf 400G Splitterkabel,MPO-12 APC OM4-Glasfaserkabel,15m Nvidia MPO-Splitterkabel |
||
Produkt-Beschreibung
Das Mellanox MFP7E20-N015 ist ein passives optisches Splitterkabel, das eine Twin-Port OSFP 800G Transceiver-Schnittstelle in zwei unabhängige 200G/400G-Links umwandelt. Unter Verwendung von 8 aktiven Multimode-Fasern (50/125µm) in einer MPO-12/APC zu dualen MPO-12/APC Breakout-Konfiguration bietet es eine kostengünstige, verlustarme Lösung für die Verbindung von Top-of-Rack-Switches mit ConnectX-7 Adaptern und BlueField-3 DPUs. Die abgewinkelte Physical Contact (APC) Politur minimiert Rückreflexionen und gewährleistet einen stabilen Betrieb in Hochgeschwindigkeits-PAM4-Links.
- Breakout-Fähigkeit: 1× MPO-12/APC zu 2× MPO-12/APC für duale 200G/400G Ausgänge
- Multimode-Faser: 50/125µm OM3 (≤30m) / OM4 (≤50m) mit Aqua LSZH Mantel
- Typ-B Crossover-Verkabelung: Verbindet TX direkt mit RX für direkte Transceiver-Paarung
- Geringe Einfügedämpfung: ≤0.35 dB + 0.0004×L (dB) pro Steckerstirnfläche
- APC-Politur (8°): Reduziert optische Rückreflexion auf ≥35 dB Rückflussdämpfung
- Push-Pull-Verriegelung: Schnelle Entriegelung, einfache Installation in dichten Ports
- Konformität: Telcordia GR-1435, IEC 61754-7, RoHS, Laserklasse 1
- Protokollunterstützung: InfiniBand HDR, 200G/400G Ethernet, NVLink
Das MFP7E20-N015 nutzt die präzise optische Ingenieurskunst von NVIDIA. Die MPO-12/APC-Steckverbinder verfügen über Ausrichtungsbohrungen, die mit den Führungsstiften des Transceivers zusammenpassen und eine exakte Faserjustierung gewährleisten. Die 8-Grad-Winkelpolitur eliminiert Fresnel-Reflexionen, die zu Signalverzerrungen bei der PAM4-Modulation führen können. Jedes Kabel wird werkseitig auf Einfügedämpfung, Rückflussdämpfung und Polarität getestet. Der LSZH-Mantel (Low Smoke Zero Halogen) reduziert toxische Emissionen im Brandfall und macht ihn für Rechenzentrumsumgebungen geeignet.
- Switch-zu-Server: Verbindung von NVIDIA Spectrum-4 oder Quantum-2 Switches mit ConnectX-7 NICs und BlueField-3 DPUs in Compute/Storage-Racks
- 400G zu 2×200G Breakout: Verwendung mit Twin-Port OSFP DR8 Transceivern zur Aufteilung in zwei 200G-Links für duale Server
- Hochleistungsrechnen (HPC): Latenzarme Verbindung für KI-Trainingscluster und verteilte Speicherung
- Rechenzentrum-Rack-übergreifend: Kurzstrecken-Links (bis zu 50m) mit Patchpanel-Integration
Transceiver: NVIDIA MMA4Z00-NS (Twin OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - alle mit MPO-12/APC Schnittstelle.
Switches / Adapter: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 und jeder 400G/200G Port, der OSFP/QSFP112 mit MPO-12/APC akzeptiert.
Fasertyp: Multimode OM3 (≤30m) oder OM4 (≤50m). Aqua Mantel. Kann nicht mit UPC (blau) Steckverbindern gemischt werden - nur APC.
| Parameter | Wert |
|---|---|
| Produkttyp | Passives optisches Splitterkabel, MPO-12/APC zu 2×MPO-12/APC |
| Faseranzahl | 8 aktive (4 TX + 4 RX) + 4 inaktive Verstärkungsglieder |
| Fasertyp | 50/125µm Multimode OM3 (≤30m) / OM4 (≤50m) |
| Steckerpolitur | Angled Physical Contact (APC), 8° |
| Einfügedämpfung (pro Ende) | ≤0.35 dB + 0.0004×L (L in Metern) |
| Rückflussdämpfung | ≥35 dB |
| Betriebstemperatur | 0 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
| Luftfeuchtigkeit (nicht kondensierend) | 10% - 85% RH |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen), Aqua, OFNR |
| Minimaler Biegeradius | 30 mm (überall am Kabel) |
| Kabeldurchmesser | 3,0 ± 0,2 mm |
| Verkabelungstopologie | Typ B (Crossover) |
| Regularien | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Laserklasse 1 (IEC 60825-1) |
| Länge (N015) | 15 Meter |
| Bestellnummer | Beschreibung | Länge |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC zu 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC zu 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC zu 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC zu 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC zu 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC zu 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC zu 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC zu 2×MPO-12 APC | 50 m |
Für nicht aufgeführte Längen kontaktieren Sie bitte unser Verkaufsteam für kundenspezifische Optionen.
| Transceiver-Typ | Port-Konfiguration | Datenrate |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Twin-Port, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Einzelport, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Einzelport, MPO-12 APC | 400G |
| Drittanbieter OSFP/QSFP112 | MPO-12 APC Schnittstelle | 200G/400G (IL prüfen) |
- Bestätigen Sie, dass Ihr Transceiver-Port MPO-12/APC (nicht UPC) ist
- Überprüfen Sie die erforderliche Kabellänge (N015 = 15m)
- Stellen Sie sicher, dass Ihre Faseranlage OM3 oder OM4 Multimode ist
- Prüfen Sie, ob Ihr Switch/Adapter die Polarität Typ B unterstützt
- Überprüfen Sie das Einfügedämpfungsbudget Ihres Links (einschließlich Patchpanels)
- Halten Sie die Staubkappen auf den Steckverbindern, bis zum Moment der Installation, um Kontamination zu vermeiden
- Reinigen Sie immer sowohl den Kabelstecker als auch die Transceiver-Buchse mit einem zugelassenen optischen Reiniger, bevor Sie sie verbinden
- Biegen Sie das Kabel nicht enger als den Mindestbiegeradius von 30 mm
- Vermeiden Sie den Kontakt mit Flüssigkeiten oder Lösungsmitteln; der LSZH-Mantel ist nicht gegen alle Substanzen chemisch beständig
- Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen bei der Handhabung (obwohl das Kabel passiv ist, wird es mit ESD-empfindlichen Transceivern verbunden)
