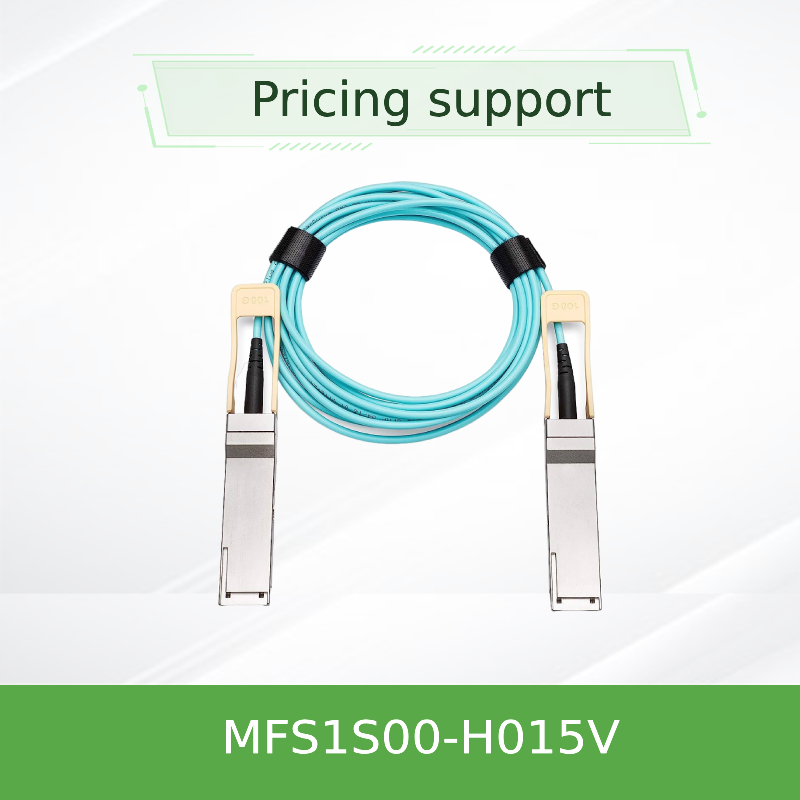

200G QSFP56 aktives optisches Kabel für NVIDIA SN3700/SN4600 Schalter MFS1S00-H015V
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFS1S00-H015V |
| Dokumentieren: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 15 Meter |
| Modell: | MFS1S00-H015V | ||
| Hervorheben: | 200G QSFP56-Optikkabel für NVIDIA-Switches,QSFP56 aktives optisches Kabel mit Garantie,NVIDIA SN3700 SN4600 kompatibles optisches Kabel |
||
Produkt-Beschreibung
200G QSFP56 Aktives Optisches Kabel für NVIDIA SN3700/SN4600 Switches
Das NVIDIA MFS1S00-H015V ist ein Hochleistungs-200Gb/s QSFP56 aktives optisches Kabel (AOC), das für Kurzstreckenverbindungen in Rechenzentren entwickelt wurde. Dieses VCSEL-basierte Multimode-Faser-AOC unterstützt 4× 50Gb/s PAM4-Modulation und bietet eine zuverlässige, energieeffiziente Konnektivität für InfiniBand HDR und 200-Gigabit-Ethernet-Systeme.
Produktübersicht
Das NVIDIA MFS1S00-H015V ist ein QSFP56 VCSEL-basiertes aktives optisches Kabel, das eine aggregierte Bandbreite von 200Gb/s über Multimode-Faser bietet. Es integriert vier unabhängige optische Transceiver pro Ende, die jeweils mit bis zu 50Gb/s mit PAM4-Modulation arbeiten. Dieses Kabel ist vollständig konform mit den Standards SFF-8665 und SFF-8636, unterstützt die Hot-Plug-Installation und I²C-Management und verbraucht typischerweise nur 5,0 W pro Ende bei aktivierter Retiming-Funktion.
Hauptmerkmale
- Datenrate: Bis zu 200Gb/s (4× 50Gb/s PAM4)
- Protokollunterstützung: InfiniBand HDR, 200GbE
- Reichweite: Bis zu 100 m über Multimode-Faser
- Geringer Stromverbrauch: 5,0 W typisch pro Ende (mit Retiming)
- Hot-Pluggable: QSFP56 Formfaktor, SFF-8665 konform
- Management: SFF-8636 I²C-Schnittstelle mit DDM
- Programmierbar: Rx-Ausgangsamplitude & Vorverzerrung
- Konformität: RoHS, Laserklasse 1 Sicherheit
Technologie & Design
Das MFS1S00-H015V verwendet VCSEL (Vertical Cavity Surface-Emitting Laser)-Technologie mit einer Wellenlänge von 850 nm, gekoppelt mit Hochgeschwindigkeits-Multimode-Faser. Jede Leitung verfügt über ein unabhängiges Retiming für Sende- und Empfangspfade, was eine überlegene Signalintegrität ermöglicht. Das Kabel integriert Digital Diagnostic Monitoring (DDM) zur Echtzeitüberwachung von optischer Leistung, Temperatur, Spannung und Bias-Strom, mit programmierbarer Tx-Entzerrung und Rx-Ausgangsamplitude/Vorverzerrung zur Feinabstimmung.
Typische Einsatzszenarien
- InfiniBand HDR-Fabrics: Verbinden von Switches mit Servern und Speicher in HPC-Clustern
- 200GbE-Aggregation: Verbindung von SN3700 und SN4600 Switches in Top-of-Rack- oder Leaf-Spine-Architekturen
- Rechenzentrum-Interconnects: Kurzstreckenverbindungen (bis zu 100 m) zwischen Racks oder innerhalb einer Reihe
- KI/ML-Trainingscluster: Latenzarme, bandbreitenstarke Konnektivität für GPU-basierte Systeme
Kompatibilität
Switches: NVIDIA Spectrum SN3700, SN4600 Serie und andere QSFP56-fähige Switches, die 200G InfiniBand oder Ethernet unterstützen.
Adapter / DPUs: ConnectX-6, ConnectX-7, BlueField-2/3 mit QSFP56-Ports.
Protokolle: InfiniBand HDR (100G/200G) und 200GbE (IEEE 802.3bs).
Adapter / DPUs: ConnectX-6, ConnectX-7, BlueField-2/3 mit QSFP56-Ports.
Protokolle: InfiniBand HDR (100G/200G) und 200GbE (IEEE 802.3bs).
Die Kompatibilität ist systemabhängig; siehe den Produktqualifizierungsbericht auf Systemebene für validierte Konfigurationen.
Spezifikationen
| Parameter | Wert |
|---|---|
| Produkttyp | Aktives Optisches Kabel (AOC), QSFP56 |
| Datenrate | 200Gb/s (4× 50Gb/s PAM4) |
| Fasertyp | Multimode (MMF) |
| Wellenlänge | 850nm VCSEL |
| Reichweite (OM3/OM4) | Bis zu 100m |
| Versorgungsspannung | 3,3V (3,135V - 3,465V) |
| Leistungsaufnahme (pro Ende, mit Retiming) | 5,0W typisch |
| Betriebstemperatur des Gehäuses | 0 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5% - 85% |
| Steckverbindertyp | QSFP56 (SFF-8665 konform) |
| Management-Schnittstelle | I²C (SFF-8636) |
| Digitale Diagnose (DDM) | Tx/Rx-Leistung, Temperatur, Spannung, Bias-Strom |
| Regularien | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Laserklasse 1 |
| Länge (H015V) | 15 Meter |
Auswahltabelle
| Bestellnummer | Beschreibung | Länge |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Für andere Längen oder kundenspezifische Optionen kontaktieren Sie bitte unser Verkaufsteam.
Vorteile
- Erweiterte Reichweite: Deutlich länger als passive Kupfer-DACs, bis zu 100 m
- Geringer Stromverbrauch: 5,0 W pro Ende reduzieren das gesamte Strombudget des Rechenzentrums
- Flexible Ratenwahl: Unterstützt sowohl NRZ (EDR) als auch PAM4 (HDR) Modi über Rate Select
- Robuste Signalintegrität: Programmierbare Entzerrung und Retiming gewährleisten eine zuverlässige Link-Leistung
- Einfache Bereitstellung: Hot-Pluggable QSFP56 Formfaktor mit Push-Pull-Verriegelung
Service & Support
Als autorisierter NVIDIA Mellanox Partner bietet die Hong Kong Starsurge Group:
- Technische Pre-Sales-Beratung für InfiniBand und Ethernet Fabric Design
- Globale Logistik mit Echtzeit-Tracking und Zollabwicklungsunterstützung
- Standardmäßige 1-Jahres-Garantie gegen Herstellungsfehler
- Firmware-Kompatibilitätsberatung für NVIDIA Switch- und Adapterplattformen
- Mehrsprachiger Support (Englisch, Mandarin, Kantonesisch) per E-Mail oder Telefon
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen AOC und DAC?
A: Ein AOC (Active Optical Cable) verwendet Glasfaser mit integrierten Transceivern, um eine größere Reichweite (bis zu 100 m) als passive Kupfer-DACs (typischerweise ≤5 m) zu erzielen, während es ein geringeres Gewicht und eine bessere EMI-Immunität bietet.
F: Kann ich dieses Kabel mit 100G- oder 40G-Switches verwenden?
A: Ja, es kann im NRZ-Modus (25,78125 Gb/s) für 100G- oder 40G-Anwendungen betrieben werden, ist aber für 200G PAM4 optimiert. Die Rate-Select-Register müssen entsprechend konfiguriert werden.
F: Was ist der Biegeradius dieses Kabels?
A: Der minimale Biegeradius beträgt 30 mm.
F: Ist das Kabel Hot-Pluggable?
A: Ja, es ist vollständig Hot-Pluggable und unterstützt Live-Einstecken/Entfernen, ohne das Host-System herunterzufahren.
Handhabungshinweise
- Halten Sie die Schutzstaubkappen auf den Steckverbindern, bis zur Installation, um Kontamination zu vermeiden
- Verwenden Sie zugelassene optische Steckverreiniger vor dem Zusammenstecken, um eine geringe Einfügedämpfung zu gewährleisten
- Vermeiden Sie es, das Kabel enger als den Mindestbiegeradius von 30 mm zu biegen
- Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen während der Installation und Handhabung
- Ziehen Sie nicht an den Steckverbindern; verwenden Sie die Zuglasche oder Verriegelung zum Einstecken/Entfernen
Über Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Seit 2008 beliefern wir Kunden weltweit mit Netzwerkausrüstung, einschließlich Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und optischen Modulen. Unsere erfahrenen Vertriebs- und technischen Teams unterstützen verschiedene Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Wir liefern maßgeschneiderte Lösungen, globale Logistik und mehrsprachigen Support – alles basierend auf einem kundenorientierten Engagement für Zuverlässigkeit, Leistung und Skalierbarkeit.
Wichtige Fakten
- Teilenummer: MFS1S00-H015V
- Formfaktor: QSFP56 (SFF-8665)
- Datenrate: 200Gb/s (4×50G PAM4)
- Reichweite: Bis zu 100 m (OM4)
- Protokolle: InfiniBand HDR, 200GbE
- Leistung: 5,0 W typisch pro Ende
Kompatibilitätsmatrix
| Gerätetyp | Unterstützte Plattformen |
|---|---|
| InfiniBand Switches | NVIDIA Quantum-2, SB7800, SB7900 Serie |
| Ethernet Switches | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adapter / DPUs | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Drittanbieter | QSFP56-fähige Switches, die 200G unterstützen (Konformität prüfen) |
Käufer-Checkliste
- Bestätigen Sie, dass Ihr Switch/Adapter-Port QSFP56 und 200G PAM4 oder NRZ unterstützt
- Überprüfen Sie die erforderliche Kabellänge (H015V = 15 m)
- Stellen Sie sicher, dass Ihr System das erforderliche Protokoll (InfiniBand HDR oder 200GbE) unterstützt
- Prüfen Sie das Leistungsbudget und die Kühlung für das QSFP56-Modul
- Überprüfen Sie den Systemqualifizierungsbericht für validierte Konfigurationen
