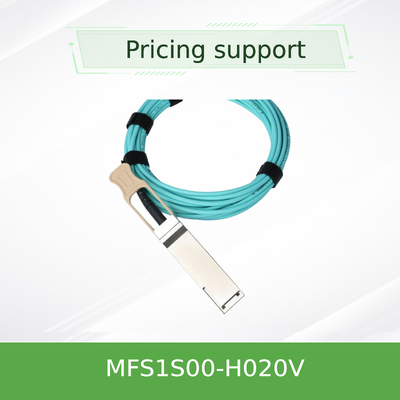

Mellanox MFS1S00-H020V 200G AOC – VCSEL MMF, 20m, Hot-Pluggable QSFP56
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFS1S00-H020V |
| Dokumentieren: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Technologie: | Infiniband |
| Datenrate: | Bis zu 200 GB/s | Steckertyp: | QSFP56 |
| IBTA: | IB HDR | Modulation: | 4x 50Gb/s PAM4 |
| Geschwindigkeit: | Bis zu 200 GB/s | Länge: | 20m |
| Produkt: | MFS1S00-H020V | ||
| Hervorheben: | Mellanox 200G AOC-Kabel,QSFP56 VCSEL MMF-Kabel,Hot-Pluggable 20m AOC-Kabel |
||
Produkt-Beschreibung
MFS1S00-H020V 200G QSFP56 aktives optisches Kabel
VCSEL-basierte MMF-AOC für InfiniBand HDR & 200GbE - Länge 20m
Das NVIDIA MFS1S00-H020V ist ein hochleistungsfähiges 200Gb/s QSFP56 aktives optisches Kabel (AOC), das für Kurzstreckenverbindungen in Rechenzentren entwickelt wurde.Auswahlbare Neuaufzählung pro Spur, und bietet eine zuverlässige, energieeffiziente Konnektivität für InfiniBand HDR und 200 Gigabit Ethernet-Systeme.
Produktübersicht
Das NVIDIA MFS1S00-H020V ist ein auf QSFP56 VCSEL basierendes aktives optisches Kabel (AOC), das eine Gesamtbandbreite von 200 Gb/s über Multimodefaser bietet.,Das Kabel ist vollständig mit den Standards SFF-8665 und SFF-8636 konform und unterstützt eine warmstechnische Installation und I2C-Management.Mit einem typischen Stromverbrauch von nur 5.0W pro Ende (mit aktiviertem Wiederherstellen) bietet eine energieeffiziente Alternative zu Kupferkabeln für Verbindungen bis zu 100 m.
Wesentliche Merkmale
- Datenrate: bis zu 200 Gb/s (4 × 50 Gb/s PAM4)
- Protokollunterstützung: InfiniBand HDR, 200GbE
- Reichweite: bis zu 100 m über Multimodefaser
- Niedrige Leistung: typisch 5,0 W pro Ende (mit Neuauflage)
- Warmanschluss: QSFP56-Formfaktor, SFF-8665-konform
- Management: SFF-8636 I2C-Schnittstelle mit DDM
- Programmierbar: Rx Ausgangsamplitude und Vorbetonung
- Erfüllung von RoHS, Klasse 1 Laserschutz
Technologie und Design
Der MFS1S00-H020V verwendet VCSEL-Technologie (Vertical Cavity Surface-Emitting Laser) mit einer Wellenlänge von 850 nm, gepaart mit Hochgeschwindigkeits-Multimodefaser.Jede Spur verfügt über eine unabhängige Wiederherstellung für Sende- und EmpfangspfadeDas Kabel integriert digitale diagnostische Überwachung (DDM) für die Echtzeitverfolgung von optischer Leistung, Temperatur, Spannung und Bias-Strom.Programmierbare Tx-Equalierung und Rx-Ausgangsamplitude/Vorbetonung ermöglichen eine Feinabstimmung für unterschiedliche Host-Board-Bedingungen.
Typische Einsätze
- InfiniBand-HDR-Textilien: Schalter an Server und Speicher in HPC-Clustern anschließen
- 200GbE-Aggregation: Link SN3700 und SN4600-Switches in Top-of-Rack- oder Leaf-Spin-Architekturen
- Verbindungen zwischen Rechenzentren: Kurzstreckenverbindungen (bis zu 100 m) zwischen Racks oder innerhalb einer Reihe
- KI/ML-Trainingscluster: Konnektivität mit geringer Latenzzeit und hoher Bandbreite für GPU-basierte Systeme
Vereinbarkeit
Switches: NVIDIA Spectrum SN3700, SN4600-Serie und andere QSFP56-ausgestattete Switches, die 200G InfiniBand oder Ethernet unterstützen.
Adapter / DPUs: ConnectX-6, ConnectX-7, BlueField-2/3 mit QSFP56-Ports.
Protokolle: InfiniBand HDR (100G/200G) und 200GbE (IEEE 802.3bs).
Die Kompatibilität ist systemabhängig; für validierte Konfigurationen siehe den Produktqualifikationsbericht auf Systemebene.
Spezifikationen
| Parameter | Wert |
|---|---|
| Art der Ware | Aktives optisches Kabel (AOC), QSFP56 |
| Datenrate | 200 Gb/s (4 × 50 Gb/s PAM4) |
| Art der Faser | Multimode (MMF) |
| Wellenlänge | 850 nm VCSEL |
| Reichweite (OM3/OM4) | Bis zu 100 m |
| Versorgungsspannung | 3.3V (3.135V - 3.465V) |
| Leistungsauflösung (pro Ende, mit Wiederholung) | 5.0W typisch |
| Betriebsfalltemperatur | 0 °C bis 70 °C |
| Speichertemperatur | -40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5% bis 85% |
| Typ des Steckers | QSFP56 (konform mit SFF-8665) |
| Verwaltungsschnittstelle | I2C (SFF-8636) |
| Digitale Diagnostik (DDM) | Tx/Rx Leistung, Temperatur, Spannung, Verzerrungsstrom |
| Regulierung | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Laser der Klasse 1 |
| Längen (H020V) | 20 Meter |
Auswahlführer
| Nummer des Bestellteils | Beschreibung | Länge |
|---|---|---|
| MFS1S00-H003V | Einheitliche Datenverarbeitung | 3 m |
| MFS1S00-H005V | Einheitliche Datenverarbeitung | 5 m |
| MFS1S00-H010V | Einheitliche Datenverarbeitung | 10 m |
| MFS1S00-H015V | Einheitliche Datenverarbeitung | 15 m |
| MFS1S00-H020V | Einheitliche Datenverarbeitung | 20 m |
| MFS1S00-H030V | Einheitliche Datenverarbeitung | 30 m |
| MFS1S00-H050V | Einheitliche Datenverarbeitung | 50 m |
| MFS1S00-H100V | Einheitliche Datenverarbeitung | 100 m |
Für andere Längen oder benutzerdefinierte Optionen kontaktieren Sie bitte unser Vertriebsteam.
Vorteile
- Erweiterte Reichweite: deutlich länger als passive Kupfer-DACs, bis zu 100 m
- Niedriger Stromverbrauch: 5,0 W pro Ende reduziert das gesamte Strombudget des Rechenzentrums
- Flexible Geschwindigkeitswahl: Unterstützt sowohl NRZ (EDR) als auch PAM4 (HDR) -Modi über Geschwindigkeitswahl
- Robuste Signalintegrität: Programmierbare Ausgleichs- und Neuaufbereitung gewährleisten eine zuverlässige Verbindungsleistung
- Einfacher Einsatz: Warmanschluss QSFP56-Formfaktor mit Push-Pull-Schloss
Service und Unterstützung
Als autorisierter NVIDIA Mellanox-Partner bietet die Hong Kong Starsurge Group:
- Technische Beratung vor dem Verkauf für InfiniBand- und Ethernet-Fabrikdesign
- Globale Logistik mit Echtzeitverfolgung und Zollabfertigungsunterstützung
- Standardgarantie von einem Jahr gegen Herstellungsfehler
- Firmware-Kompatibilitätsberatung für NVIDIA-Switch- und Adapterplattformen
- Mehrsprachiger Support (Englisch, Mandarin, Kantonesisch) per E-Mail oder Telefon
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen AOC und DAC?
A: Ein AOC (Active Optical Cable) verwendet Glasfaser mit integrierten Transceivern, um eine längere Reichweite (bis zu 100 m) zu erreichen als passive Kupfer-DACs (normalerweise ≤ 5 m).bei geringerer Gewicht und besserer EMI-Immunität.
F: Kann ich dieses Kabel mit 100G- oder 40G-Switches verwenden?
A: Ja, es kann im NRZ-Modus (25,78125 Gb/s) für 100G- oder 40G-Anwendungen betrieben werden, aber es ist für 200G PAM4 optimiert.
F: Wie groß ist der Biegeradius dieses Kabels?
A: Der Mindestbiegungsradius beträgt 30 mm.
F: Kann das Kabel warm eingesteckt werden?
A: Ja, es kann vollständig warm eingesteckt werden und unterstützt das Ein-/Aussteigen ohne Abschalten des Hostsystems.
Vorsichtsmaßnahmen beim Umgang
- Auf Anschlüssen bis zur Installation Schutzstaubkappen aufbewahren, um eine Kontamination zu vermeiden
- Verwenden Sie vor der Paarung zugelassene optische Steckverbinderreiniger, um einen geringen Einsatzverlust zu gewährleisten.
- Vermeiden Sie es, das Kabel stärker zu biegen, als der Mindestbiegungsradius von 30 mm beträgt.
- Beobachten Sie die Standardvorsichtsmaßnahmen für ESD während der Installation und des Umgangs
- Ziehen Sie die Steckverbinder nicht an; verwenden Sie zum Ein-/Ausziehen den Zugschalter oder den Schloss
Über die Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Wir haben Kunden weltweit mit Netzwerkgeräten wie Schaltern bedient.Unsere erfahrenen Vertriebs- und technischen Teams unterstützen verschiedene Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung,Wir liefern maßgeschneiderte Lösungen, globale Logistik und mehrsprachigen Support - alles basierend auf einer Kundenorientierung in Bezug auf Zuverlässigkeit, Leistung und Skalierbarkeit.
Die wichtigsten Fakten
Teilnummer: MFS1S00-H020V
Formfaktor: QSFP56 (SFF-8665)
Datenrate: 200 Gb/s (4 × 50 G PAM4)
Reichweite: bis zu 100 m (OM4)
Protokolle: InfiniBand HDR, 200GbE
Leistung: 5,0 W pro Ende
Kompatibilitätsmatrix
| Gerätetypen | Unterstützte Plattformen |
|---|---|
| InfiniBand-Schalter | NVIDIA Quantum-2, SB7800, SB7900-Serie |
| Ethernet-Schalter | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adapter / DPUs | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Dritter | QSFP56-ausgestattete Schalter, die 200G unterstützen (Konformität überprüfen) |
Checkliste des Käufers
- Bestätigen Sie, dass Ihr Schalter/Adapterport QSFP56 und 200G PAM4 oder NRZ unterstützt
- Überprüfen Sie die erforderliche Kabellänge (H020V = 20 m)
- Stellen Sie sicher, dass Ihr System das erforderliche Protokoll (InfiniBand HDR oder 200GbE) unterstützt
- Überprüfen Sie das Leistungsbudget und die Kühlung für das QSFP56-Modul
- Überprüfung des Qualifizierungsberichts auf Systemebene für validierte Konfigurationen
