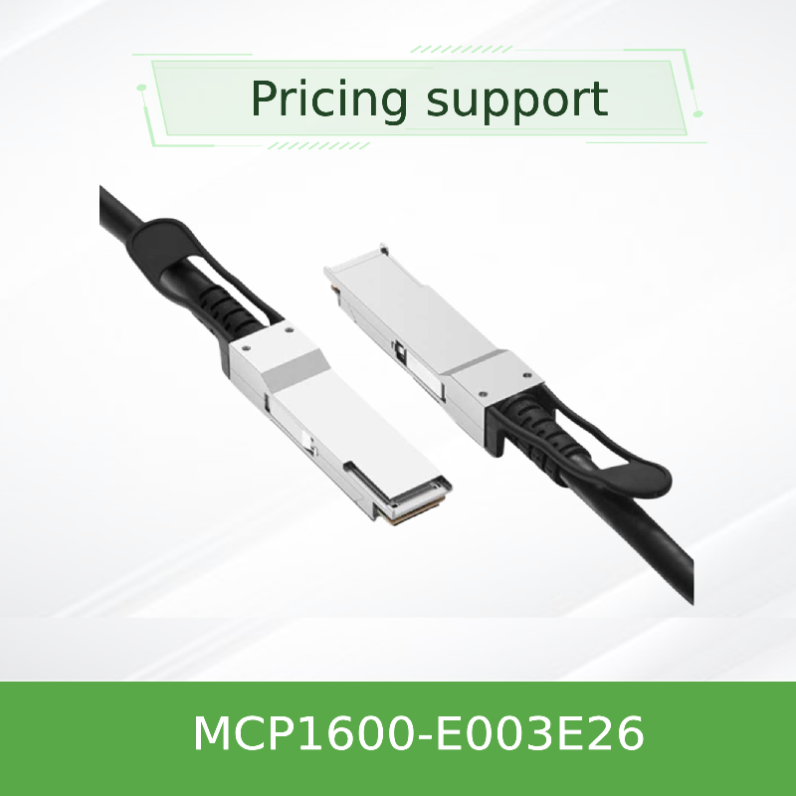

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Passives Kupferkabel
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E003E26 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Garantie: | 1 Jahr | Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net |
|---|---|---|---|
| Kabellänge: | 3 Meter | Stichwort: | Mellanox DAC -Kabel |
| Zustand: | NEU UND ORIGINAL | Typ: | Mellanox AOC -Kabel |
| Verfügbarkeit: | Aktie | Technologie: | Infiniband |
| Hervorheben: | NVIDIA Mellanox 100G QSFP28 DAC-Kabel,Passives Kupferkabel für InfiniBand EDR,Mellanox MCP1600-E003E26 100G-Kabel |
||
Produkt-Beschreibung
NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Passives Kupferkabel
NVIDIA Mellanox QSFP28 DAC 100 Gb/s Passiv DAC für InfiniBand EDR und 100 GbE - 3m, 26AWG, LSZH
Produktübersicht
DieNVIDIA Mellanox MCP1600‐E003E26ist ein QSFP28-passives Kupferkabel, das eine Gesamtbandbreite von 100 Gbit/s über vier hochgeschwindige Kupferpaare mit einer Geschwindigkeit von jeweils 25 Gbit/s liefert. Es entspricht vollständig den Normen SFF‐8665 und SFF‐8636Unterstützung der Warmsteckeranlage und des I2C-Managements mit integriertem EEPROM zur ProduktidentifizierungMit einem typischen Stromverbrauch von nur 0,1 W bietet er eine äußerst energieeffiziente und kostengünstige Lösung für Kurzstreckenverbindungen (bis zu 5 m) in InfiniBand EDR und 100 GbE-Umgebungen.
Wesentliche Merkmale
- Datenrate:bis zu 100 Gb/s (4 × 25 Gb/s NRZ)
- Protokollunterstützung:InfiniBand EDR, 100 GbE
- Ultra-niedrige Leistung:0.1W typischer Verbrauch
- mit einer Breite von mehr als 20 mm,QSFP28-Formfaktor, mit SFF‐8665 konform
- Führung:SFF‐8636 I2C-Schnittstelle mit EEPROM
- Bitfehlerquote:Besser als 1E-15 mit Mellanox-Systemen
- Die Jacke:LSZH (Low Smoke Zero Halogen), schwarz
- Einhaltung der Vorschriften:RoHS, LF/HF PCB
Technologie und Design
Der MCP1600‐E003E26 verwendet vier abgeschirmte zweiachsige Kupferpaare, die jeweils für die Unterstützung der 25Gb/s NRZ-Signalisierung mit ausgezeichneter Signalintegrität ausgelegt sind.Das Kabel verfügt über eine 26AWG-Gänge für eine optimale Balance zwischen Reichweite und FlexibilitätDie LSZH-Hülle gewährleistet einen geringen Rauchgehalt und keine Halogenemissionen im Brandfall, was sie ideal für Rechenzentrumsumgebungen mit strengen Sicherheitsanforderungen macht.Jedes Kabel wird in der Fabrik getestet, um eine optimale Leistung und Haltbarkeit zu gewährleisten.
Typische Einsätze
- mit einer Breite von mehr als 20 mm,Verbindungen zu Servern und Speichern in HPC-Clustern.
- Aggregation von 100 GbE:Kurzstreckenverbindungen zwischen Top-of-Rack-Switches und Servern.
- Verbindungen zwischen Rechenzentren:Kostenwirksame Verbindungen innerhalb von Racks oder zwischen benachbarten Racks (≤ 5 m).
- Ausbildungscluster für KI/ML:Konnektivität mit geringer Latenzzeit und hoher Bandbreite für GPU-basierte Systeme.
Vereinbarkeit
Schalter:NVIDIA Mellanox Quantum, Spectrum-Serie und andere QSFP28-ausgestattete Switches, die 100G InfiniBand oder Ethernet unterstützen.
Adapter / DPUs:"Funktionsumfang" (Funktionsumfang) der Daten, die für die Bereitstellung von Funktionsumfangsmodulen verwendet werden.
Protokoll:InfiniBand EDR (100G) und 100GbE (IEEE 802.3bj).
Die Kompatibilität ist systemabhängig; für validierte Konfigurationen siehe Produktqualifikationsbericht auf Systemebene.
Adapter / DPUs:"Funktionsumfang" (Funktionsumfang) der Daten, die für die Bereitstellung von Funktionsumfangsmodulen verwendet werden.
Protokoll:InfiniBand EDR (100G) und 100GbE (IEEE 802.3bj).
Die Kompatibilität ist systemabhängig; für validierte Konfigurationen siehe Produktqualifikationsbericht auf Systemebene.
Spezifikationen
| Parameter | Wert |
|---|---|
| Art der Ware | Passiv-Direktanschluss-Kupferkabel (DAC), QSFP28 |
| Datenrate | 100 Gbit/s (4 × 25 Gbit/s NRZ) |
| Wellenmessgerät | 26 AWG |
| Kabeldurchmesser | 9.4 ± 0,4 mm |
| Mindestbiegungsradius (einfach) | 47 mm |
| Mindestbiegungsradius (Wiederholungs-/Versammlung) | 94 mm |
| Längentoleranz | ±50 mm |
| Versorgungsspannung | 3.3V (3.135V - 3.465V) |
| Stromverbrauch | 0.1W typisch |
| Eigenschaften der Impedanz | 100Ω (Bereich 90-110Ω) |
| Verzögerung der Verbreitung | 4.5 ns/m (informativ) |
| Betriebsfalltemperatur | 0 °C bis 70 °C |
| Speichertemperatur | 40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5% bis 85% |
| Bitfehlerrate (BER) | < 1E-15 mit Mellanox-Systemen |
| Material der Jacke | LSZH (Low Smoke Zero Halogen), Schwarz |
| Typ des Steckers | QSFP28 (konform mit SFF‐8665) |
| Verwaltungsschnittstelle | I2C (SFF‐8636) mit EEPROM |
| Einhaltung der Vorschriften | RoHS, LF/HF PCB |
| Längen (E003E26) | 3 Meter |
Auswahlführer
| Nummer des Bestellteils | Beschreibung | Länge | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
Anmerkung: Für Längen über 5 m wenden Sie sich bitte an unser Vertriebsteam, um Optionen für aktive optische Kabel (AOC) zu erhalten.
Vorteile
- Kostenwirksamkeit:Wesentlich niedrigere Kosten als optische Transceiver für Kurzstreckenverbindungen.
- Ultra-niedrige Leistung:0.1W Verbrauch reduziert das gesamte Strombudget des Rechenzentrums.
- Niedrige Latenzzeit:Passives Kupfer sorgt für eine minimale Ausbreitungsverzögerung (4,5 ns/m).
- Zuverlässige Leistung:BER besser als 1E-15 mit Mellanox-Systemen.
- Einfacher Einsatz:mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W;
Service und Unterstützung
Als autorisierter NVIDIA Mellanox-Partner bietet die Hong Kong Starsurge Group:
- Technische Beratung vor dem Verkauf für InfiniBand- und Ethernet-Fabrikdesign.
- Globale Logistik mit Echtzeitverfolgung und Zollabfertigung.
- Einjährige begrenzte Hardwaregarantie für die Reparatur oder den Austausch von Teilen.
- Firmware-/Kompatibilitätsberatung für NVIDIA-Switch- und Adapterplattformen.
- Mehrsprachiger Support (Englisch, Mandarin, Kantonesisch) per E-Mail oder Telefon.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen DAC und AOC?
A: Ein DAC (Direct Attach Copper Cable) verwendet passive Kupferpaare für Kurzstreckenverbindungen (bis zu 5 m),während ein AOC (Active Optical Cable) für längere Entfernungen (bis zu 100 m) optische Fasern mit integrierten Empfängern verwendet. DACs sind für kurze Verbindungen kostengünstiger.
F: Kann ich dieses Kabel mit 40G- oder 25G-Anschlüssen verwenden?
A: Das Kabel ist für den Betrieb mit 100G (4×25G) optimiert.
F: Welcher ist der Mindestbiegungsradius für dieses Kabel?
A: Der Radius einer einzelnen Biegung beträgt 47 mm. Bei Wiederholungs- oder Montagebiegen beträgt der Mindestradius 94 mm.
F: Kann das Kabel warm eingesteckt werden?
A: Ja, es kann vollständig warm eingesteckt werden und unterstützt das Ein-/Aussteigen ohne Abschalten des Hostsystems.
F: Welche Garantie wird gewährt?
A: Mellanox LinkX DACs sind mit einer einjährigen begrenzten Hardwaregarantie für die Reparatur oder den Austausch von Teilen versehen.
Vorsichtsmaßnahmen beim Umgang
- Bis zur Installation auf den Anschlüssen Schutzstaubkappen aufbewahren, um eine Kontamination zu vermeiden.
- Vermeiden Sie es, das Kabel stärker zu biegen, als der angegebene Mindestbiegungsradius (47 mm einzeln, 94 mm wiederholt).
- Ziehen Sie die Steckverbinder nicht an; zum Ein-/Ausziehen verwenden Sie den Zugschalter oder den Schlosser.
- Beim Einbau und bei der Handhabung sind die ESD-Standardvorsichtsmaßnahmen einzuhalten.
- Stellen Sie sicher, dass das Kabel nicht übermäßigen Spannungen oder Zermalmungen ausgesetzt ist.
Über die Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limitedist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Seit 2008 bieten wir Kunden weltweit Netzwerkgeräte wie Switches, NICs,drahtlose ZugangspunkteUnsere erfahrenen Vertriebs- und technischen Teams unterstützen verschiedene Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen.Wir liefern individuelle Lösungen., globale Logistik und mehrsprachiger Support - alles auf der Grundlage eines Kunden-First-Engagements für Zuverlässigkeit, Leistung und Skalierbarkeit.
Die wichtigsten Fakten
Teilnummer:MCP1600‐E003E26
Formfaktor:Einheit für die Bereitstellung von Messgeräten für die Bereitstellung von Daten
Datenrate:100 Gbit/s (4 × 25 G NRZ)
Längen:3.0 m
Wellenmessgerät:26 AWG
Protokoll:InfiniBand EDR, 100 GbE
Leistung:0.1W typisch
Die Jacke:LSZH, schwarz
Formfaktor:Einheit für die Bereitstellung von Messgeräten für die Bereitstellung von Daten
Datenrate:100 Gbit/s (4 × 25 G NRZ)
Längen:3.0 m
Wellenmessgerät:26 AWG
Protokoll:InfiniBand EDR, 100 GbE
Leistung:0.1W typisch
Die Jacke:LSZH, schwarz
Kompatibilitätsmatrix
| Gerätetypen | Unterstützte Plattformen |
|---|---|
| InfiniBand-Schalter | NVIDIA Mellanox Quantum, SB7800, SB7900-Serie |
| Ethernet-Schalter | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 Serie |
| Adapter / DPUs | Wir haben eine Reihe von Anwendungen, die für die Bereitstellung von Anwendungen verwendet werden. |
| Dritter | QSFP28-ausgestattete Switches mit 100G-Unterstützung (Konformitätsprüfung) |
Checkliste des Käufers
- Bestätigen Sie, dass Ihr Schalter/Adapter-Port QSFP28 und 100G NRZ unterstützt.
- Überprüfen Sie die erforderliche Kabellänge (E003E26 = 3,0 m).
- Stellen Sie sicher, dass Ihr System das erforderliche Protokoll (InfiniBand EDR oder 100GbE) unterstützt.
- Überprüfen Sie, ob die Kabelbreite (26 AWG) Ihren Anforderungen an die mechanische Verlegung entspricht.
- Überprüfung des Qualifikationsberichts auf Systemebene für validierte Konfigurationen.
