NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE aktives optisches Kabel
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFA1A00-C015 |
| Dokumentieren: | MFA1A00-xxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Vorlaufzeit: | Nach Aktien |
| Technologie: | Ethernet | Maximale Geschwindigkeit: | 100gbe |
| Länge: | 15m | Steckertyp: | QSFP28 |
| Hervorheben: | NVIDIA QSFP28 aktives optisches Kabel,100GbE MMF-Optisches Kabel,NVIDIA 100G AOC mit Garantie |
||
Produkt-Beschreibung

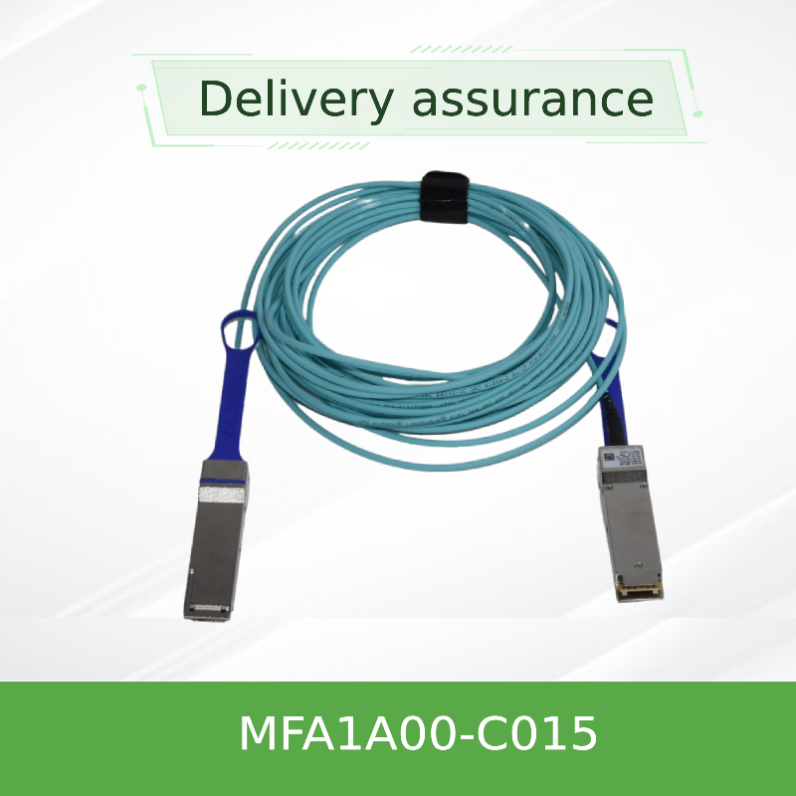

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Hochleistungs-QSFP28-AOC-Kabel mit aktiver optischer Technologie für kurze bis mittlere Reichweiten in Rechenzentren, unterstützt 100 Gigabit Ethernet und InfiniBand EDR-Systeme.
Produktübersicht
Das NVIDIA MFA1A00-C015 ist ein QSFP28 VCSEL-basiertes aktives optisches Kabel, das eine aggregierte Bandbreite von 100 Gbit/s über Multimode-Faser bietet. Es integriert vier unabhängige optische Transceiver pro Ende, die jeweils mit NRZ-Modulation mit bis zu 25,78 Gbit/s arbeiten. Dieses Kabel ist vollständig konform mit den Standards SFF-8665 und SFF-8636, unterstützt Hot-Plug-Installation und I²C-Management mit einem typischen Stromverbrauch von nur 2,2 W pro Ende.
Hauptmerkmale
- Datenrate: Bis zu 100 Gbit/s (4 × 25,78 Gbit/s NRZ)
- Protokollunterstützung: 100GbE, InfiniBand EDR
- Reichweite: Bis zu 100 m über Multimode-Faser
- Geringer Stromverbrauch: 2,2 W typisch pro Ende (mit Retiming)
- Hot-Plug-fähiger QSFP28-Formfaktor, SFF-8665-konform
- SFF-8636 I²C-Schnittstelle mit digitaler Diagnoseüberwachung
- Programmierbare Rx-Ausgangsamplitude & Vorentzerrung, Tx-Eingangsentzerrer
- RoHS-konform, Laserklasse 1
Technologie & Design
Das MFA1A00-C015 verwendet VCSEL-Technologie mit einer Wellenlänge von 850 nm, gekoppelt mit Hochgeschwindigkeits-Multimode-Faser. Jede Leitung verfügt über ein unabhängiges Retiming für Sende- und Empfangspfade, was eine überlegene Signalintegrität ermöglicht. Das Kabel integriert eine digitale Diagnoseüberwachung zur Echtzeitverfolgung von optischer Leistung, Temperatur, Spannung und Bias-Strom. Programmierbare Tx-Entzerrung und Rx-Ausgangsamplitude/Vorentzerrung ermöglichen eine Feinabstimmung für unterschiedliche Host-Board-Bedingungen. Die LSZH-Ummantelung gewährleistet Sicherheit in Rechenzentrumsumgebungen.
Typische Einsatzbereiche
- 100GbE-Rechenzentren: Verbindung von Top-of-Rack-Switches mit Servern und Speichersystemen
- InfiniBand EDR-Netzwerke: Hochleistungs-Computing-Cluster, die latenzarme Verbindungen erfordern
- Cloud-Dienstanbieter: Kostengünstige 100G-Konnektivität für öffentliche und private Clouds
- KI/ML-Trainingscluster: Hochbandbreiten-, latenzarme Verbindungen für GPU-basierte Systeme
- Enterprise-Campus-Netzwerke: Aggregationsverbindungen zwischen Verteilungs- und Kern-Switches
Kompatibilität
Switches: NVIDIA Spectrum-Serie, NVIDIA Quantum-Serie und andere QSFP28-fähige Switches, die 100GbE oder InfiniBand EDR unterstützen.
Adapter / DPUs: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 mit QSFP28-Ports.
Protokolle: 100GbE (IEEE 802.3bm) und InfiniBand EDR.
Die Kompatibilität ist systemabhängig; siehe den Produktqualifizierungsbericht auf Systemebene für validierte Konfigurationen.
Spezifikationen
| Parameter | Wert |
|---|---|
| Produkttyp | Aktives optisches Kabel (AOC), QSFP28 |
| Datenrate | 100 Gbit/s (4 × 25,78 Gbit/s NRZ) |
| Fasertyp | Multimode (MMF) |
| Wellenlänge | 850 nm VCSEL |
| Reichweite (OM3/OM4) | Bis zu 100 m |
| Versorgungsspannung | 3,3 V (3,135 V - 3,465 V) |
| Leistungsaufnahme (pro Ende, ohne Retiming) | 1,5 W typisch / 1,8 W max. |
| Leistungsaufnahme (pro Ende, mit Retiming) | 2,2 W typisch / 2,5 W max. |
| Betriebstemperatur des Gehäuses | 0 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5 % - 85 % |
| Anschlusstyp | QSFP28 (SFF-8665-konform) |
| Management-Schnittstelle | I²C (SFF-8636) mit DDM |
| Digitale Diagnose (DDM) | Tx/Rx-Leistung, Temperatur, Spannung, Bias-Strom |
| Bitfehlerrate (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regularien | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Laserklasse 1 |
| Länge (C015) | 15 Meter |
Der Stromverbrauch variiert je nach Retiming-Konfiguration. Für niedrigere Bitraten (ohne Retiming) ist der Stromverbrauch reduziert.
Auswahlhilfe
| Bestellnummer | Beschreibung | Länge | Protokoll |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Für InfiniBand EDR-Varianten verwenden Sie die Serie MFA1A00-Exxx. Für 100GbE verwenden Sie die Serie MFA1A00-Cxxx. Andere Längen auf Anfrage erhältlich.
Vorteile
- Erweiterte Reichweite: Deutlich länger als passive Kupfer-DACs, bis zu 100 m
- Geringer Stromverbrauch: 2,2 W pro Ende reduziert das gesamte Strombudget des Rechenzentrums
- Flexible Ratenunterstützung: Wählbares Retiming unterstützt sowohl 25 Gbit/s als auch niedrigere Bitraten
- Robuste Signalintegrität: Programmierbare Entzerrung und Retiming gewährleisten eine zuverlässige Link-Leistung
- Einfache Bereitstellung: Hot-Plug-fähiger QSFP28-Formfaktor mit Push-Pull-Verriegelung
- Digitale Diagnose: Echtzeitüberwachung des Link-Zustands und der Leistung
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen AOC und DAC?
A: Ein AOC (Active Optical Cable) verwendet optische Fasern mit integrierten Transceivern, um eine größere Reichweite (bis zu 100 m) als passive Kupfer-DACs (typischerweise ≤ 5 m) zu erzielen und bietet gleichzeitig geringeres Gewicht und bessere EMI-Immunität.
F: Kann ich dieses Kabel mit InfiniBand EDR-Switches verwenden?
A: Ja, die Serie MFA1A00 unterstützt sowohl InfiniBand EDR (E-Serie) als auch 100GbE (C-Serie). Für EDR verwenden Sie die MFA1A00-EXXX-Varianten.
F: Was ist der Unterschied zwischen C-Serie und E-Serie?
A: Die C-Serie ist für 100GbE-Anwendungen optimiert, während die E-Serie für InfiniBand EDR optimiert ist. Beide verwenden die gleiche physische Hardware, können aber unterschiedliche Firmware-Konfigurationen aufweisen.
F: Was ist der minimale Biegeradius dieses Kabels?
A: Der minimale Biegeradius beträgt 30 mm.
F: Ist das Kabel hot-plug-fähig?
A: Ja, es ist vollständig hot-plug-fähig und unterstützt Live-Einstecken/Entfernen, ohne das Host-System herunterzufahren.
F: Was ist der Stromverbrauch ohne Retiming?
A: Ohne Retiming beträgt der Stromverbrauch typischerweise 1,5 W pro Ende, was es ideal für Anwendungen mit niedrigerer Geschwindigkeit oder geringem Stromverbrauch macht.
Handhabungshinweise
- Schutzstaubkappen auf den Steckern lassen, bis zur Installation, um Kontamination zu vermeiden
- Vor dem Zusammenstecken zugelassene optische Steckerreiniger verwenden, um geringe Einfügedämpfung zu gewährleisten
- Vermeiden Sie es, das Kabel enger als den minimalen Biegeradius von 30 mm zu biegen
- Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen während der Installation und Handhabung
- Nicht an den Steckern ziehen; verwenden Sie die Zuglasche oder Verriegelung zum Einstecken/Entfernen
Über Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Seit 2008 beliefern wir Kunden weltweit mit Netzwerkausrüstung, einschließlich Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und optischen Modulen. Unsere erfahrenen Vertriebs- und Technikteams unterstützen verschiedene Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Wir liefern maßgeschneiderte Lösungen, globale Logistik und mehrsprachigen Support – alles basierend auf einem kundenorientierten Engagement für Zuverlässigkeit, Leistung und Skalierbarkeit.
Wichtige Fakten
| Teilenummer | MFA1A00-C015 |
| Formfaktor | QSFP28 (SFF-8665) |
| Datenrate | 100 Gbit/s (4 × 25 G NRZ) |
| Länge | 15 m |
| Protokoll | 100GbE |
| Leistung (mit Retiming) | 2,2 W typisch / Ende |
| Reichweite | Bis zu 100 m |
| Ummantelung | LSZH, Aqua |
Kompatibilitätsmatrix
| Gerätetyp | Unterstützte Plattformen |
|---|---|
| Ethernet-Switches | NVIDIA Spectrum SN2000/SN3000/SN4000-Serie, 100G-Switches von Drittanbietern |
| InfiniBand-Switches | NVIDIA Quantum, SB7800, SB7900-Serie (mit E-Serien-Varianten) |
| Adapter / DPUs | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Drittanbieter | QSFP28-fähige Switches, die 100G unterstützen (Konformität prüfen) |
Käufer-Checkliste
- Bestätigen Sie, dass Ihr Switch/Adapter-Port QSFP28 und 100G NRZ unterstützt
- Überprüfen Sie die erforderliche Kabellänge (C015 = 15 m)
- Stellen Sie sicher, dass Ihr System das erforderliche Protokoll (100GbE oder InfiniBand EDR) unterstützt
- Bestimmen Sie, ob Retiming für Ihre Anwendung erforderlich ist (standardmäßig für 100G aktiviert)
- Prüfen Sie das Strombudget und die Kühlung für das QSFP28-Modul
- Überprüfen Sie den Produktqualifizierungsbericht auf Systemebene für validierte Konfigurationen
