NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE Active Optical Cable 50m
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFA1A00-C050 |
| Dokumentieren: | MFA1A00-xxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Vorlaufzeit: | Nach Aktien |
| Technologie: | Ethernet | Länge: | 5m |
| Versorgungsspannung: | -0.3-3.6 | Dateneingangsspannung: | -0.3-4.465 |
| Hervorheben: | NVIDIA 100G QSFP28 MMF AOC,100GbE Active Optical Cable 50m,Nvidia Kabel mit 100GbE Leistung |
||
Produkt-Beschreibung

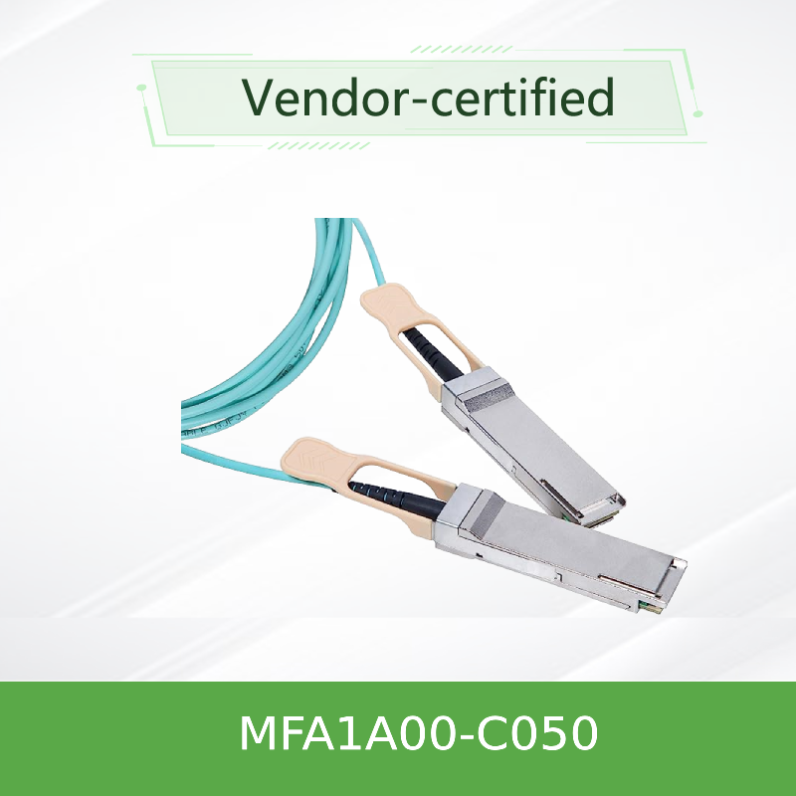

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
High-Performance 100Gb/s QSFP28 aktives optisches Kabel für mittlere Reichweite-Verbindungen in Rechenzentren. Unterstützt 4× 25Gb/s NRZ-Modulation mit wählbarem Retiming pro Spur für zuverlässigeEnergieeffiziente Konnektivität in 100 Gigabit Ethernet- und InfiniBand-EDR-Systemen.
Produktübersicht
Das NVIDIA MFA1A00-C050 ist ein QSFP28 VCSEL-basiertes aktives optisches Kabel, das eine Gesamtbandbreite von 100 Gb/s über Multimodefaser bietet.mit einer Leistung von mehr als 50 W und.78Gb/s mit NRZ-Modulation. Vollständig kompatibel mit SFF-8665 und SFF-8636-Standards, unterstützt es warmstechbare Installation und I2C-Management mit einem typischen Stromverbrauch von nur 2.2 W pro Ende, wenn die Wiederauflösung aktiviert ist.
Wesentliche Merkmale
- Datenrate:bis zu 100 Gb/s (4 × 25,78 Gb/s NRZ)
- Protokollunterstützung:100GbE, InfiniBand EDR
- Reichweite:bis zu 100 m über Multimodefaser
- Niedrige Leistung:2.2W typisch pro Ende (mit Neuauflösung)
- mit einer Breite von mehr als 20 mm,QSFP28-Formfaktor, SFF-8665-konform
- Führung:SFF-8636 I2C-Schnittstelle mit DDM
- Programmierbar:Rx Ausgangsamplitude und Vorbetonung, Tx-Eingabegleicher
- Einhaltung der Vorschriften:RoHS, Klasse 1 Laserschutz
Technologie und Design
Der MFA1A00-C050 verwendet VCSEL-Technologie (Vertical Cavity Surface-Emitting Laser) mit einer Wellenlänge von 850 nm in Verbindung mit Hochgeschwindigkeits-Multimode-Faser.Jede Spur verfügt über eine unabhängige Wiederherstellung für Sende- und EmpfangspfadeDas Kabel integriert digitale diagnostische Überwachung (DDM) für die Echtzeitverfolgung von optischer Leistung, Temperatur, Spannung und Bias-Strom.Programmierbare Tx-Equalierung und Rx-Ausgangsamplitude/Vorbetonung ermöglichen eine Feinabstimmung für unterschiedliche Host-Board-BedingungenDie LSZH (Low Smoke Zero Halogen) Jacke sorgt für Sicherheit in Rechenzentrumumgebungen.
Typische Einsätze
- Datenzentren mit 100 GbE:Anschließen von Top-of-Rack-Switches an Server und Speichersysteme über Reihen hinweg
- mit einer Breite von mehr als 20 mm,Hochleistungsrechencluster, die eine mittlere Interkonnektion erfordern
- Cloud-Dienstleister:Kostenwirksame 100G-Konnektivität für öffentliche und private Clouds
- Ausbildungscluster für KI/ML:Verbindungen mit hoher Bandbreite und geringer Latenzzeit für GPU-basierte Systeme
- Unternehmenscampusnetzwerke:Aggregationsverbindungen zwischen Verteilungsschaltern und Kernschaltern
Vereinbarkeit
Schalter:NVIDIA Spectrum-Serie, NVIDIA Quantum-Serie und andere QSFP28-ausgestattete Switches, die 100GbE oder InfiniBand EDR unterstützen.
Adapter / DPUs:ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 mit QSFP28-Ports.
Protokoll:100GbE (IEEE 802.3bm) und InfiniBand EDR.
Die Kompatibilität ist systemabhängig; für validierte Konfigurationen siehe den Produktqualifikationsbericht auf Systemebene.
Spezifikationen
| Parameter | Wert |
|---|---|
| Art der Ware | Aktives optisches Kabel (AOC), QSFP28 |
| Datenrate | 100 Gbit/s (4 × 25,78 Gbit/s NRZ) |
| Art der Faser | Multimode (MMF) |
| Wellenlänge | 850 nm VCSEL |
| Reichweite (OM3/OM4) | Bis zu 100 m |
| Versorgungsspannung | 3.3V (3.135V - 3.465V) |
| Leistungsauflösung (pro Ende, ohne Wiederholung) | 1.5W typisch / maximal 1,8W |
| Leistungsauflösung (pro Ende, mit Wiederholung) | 2.2W typisch / maximal 2,5W |
| Betriebsfalltemperatur | 0 °C bis 70 °C |
| Speichertemperatur | -40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5% bis 85% |
| Typ des Steckers | QSFP28 (konform mit SFF-8665) |
| Verwaltungsschnittstelle | I2C (SFF-8636) mit DDM |
| Digitale Diagnostik (DDM) | Tx/Rx Leistung, Temperatur, Spannung, Verzerrungsstrom |
| Bitfehlerrate (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regulierung | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Laser der Klasse 1 |
| Längen (C050) | 50 Meter |
Der Stromverbrauch variiert je nach Retiming-Konfiguration. Bei niedrigeren Bitraten (ohne Retiming) wird der Stromverbrauch reduziert.
Auswahlführer
| Nummer des Bestellteils | Beschreibung | Länge | Protokoll |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | Einheitliche Datenverarbeitungsanlage | 15 m | 100GbE |
| MFA1A00-C020 | Einheitliche Datenverarbeitungsanlage | 20 m | 100GbE |
| MFA1A00-C030 | Einheitliche Datenverarbeitungsanlage | 30 m | 100GbE |
| MFA1A00-C050 | Einheitliche Datenverarbeitungsanlage | 50 m | 100GbE |
| MFA1A00-C100 | Einheitliche Datenverarbeitungsanlage | 100 m | 100GbE |
Für InfiniBand-EDR-Varianten verwenden Sie die MFA1A00-Exxx-Serie. Für 100GbE verwenden Sie die MFA1A00-Cxxx-Serie. Andere Längen sind auf Anfrage verfügbar.
Vorteile
- Erweiterte Reichweite:50 m Länge bietet Flexibilität für Rack-to-Rack- und Reihe-zu-Reihen-Verbindungen
- Niedriger Stromverbrauch:2.2W pro Ende (mit Retiming) reduziert das gesamte Strombudget des Rechenzentrums
- Flexible Zinsstützung:Auswählbares Retiming unterstützt sowohl 25G als auch niedrigere Bitraten
- Robuste Signalintegrität:Programmierbare Ausgleichs- und Neuaufbereitung gewährleisten eine zuverlässige Verbindungsleistung
- Einfacher Einsatz:QSFP28-Formfaktor mit Warmstecker mit Schlag-Zug-Sperre
- Digitale Diagnostik:Echtzeitüberwachung der Verbindungsgesundheit und -leistung
Service und Unterstützung
Als autorisierter NVIDIA-Partner bietet die Hong Kong Starsurge Group:
- Technische Beratung vor dem Verkauf für 100G-Netzwerk-Architektur und Kabeldesign
- Globale Logistik mit Echtzeitverfolgung und Zollabfertigungsunterstützung
- Standard-NVIDIA-Hardware-Garantie abdeckt
- Firmware- und Kompatibilitätsberatung für NVIDIA-Switch- und Adapterplattformen
- Mehrsprachiger Support (Englisch, Mandarin, Kantonesisch) per E-Mail oder Telefon
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen AOC und DAC?
A: Ein AOC (Active Optical Cable) verwendet Glasfaser mit integrierten Transceivern, um eine längere Reichweite (bis zu 100 m) zu erreichen als passive Kupfer-DACs (normalerweise ≤ 5 m).bei geringerer Gewicht und besserer EMI-Immunität.
F: Kann ich dieses Kabel mit InfiniBand-EDR-Switches verwenden?
A: Ja, die MFA1A00-Serie unterstützt sowohl InfiniBand EDR (E-Serie) als auch 100GbE (C-Serie).
F: Was ist der Unterschied zwischen C-Serie und E-Serie?
A: Die C-Serie ist für 100GbE-Anwendungen optimiert, während die E-Serie für InfiniBand EDR optimiert ist.
F: Welcher ist der Mindestbiegungsradius dieses Kabels?
A: Der Mindestbiegungsradius beträgt 30 mm.
F: Kann das Kabel warm eingesteckt werden?
A: Ja, es kann vollständig warm eingesteckt werden und unterstützt das Ein-/Aussteigen ohne Abschalten des Hostsystems.
F: Was ist die maximale Entfernung für dieses Kabel?
A: Die MFA1A00-Serie unterstützt bis zu 100 m über OM3/OM4-Multimodefaser.
Vorsichtsmaßnahmen beim Umgang
- Auf Anschlüssen bis zur Installation Schutzstaubkappen aufbewahren, um eine Kontamination zu vermeiden
- Verwenden Sie vor der Paarung zugelassene optische Steckverbinderreiniger, um einen geringen Einsatzverlust zu gewährleisten.
- Vermeiden Sie es, das Kabel stärker zu biegen, als der Mindestbiegungsradius von 30 mm beträgt.
- Beobachten Sie die Standardvorsichtsmaßnahmen für ESD während der Installation und des Umgangs
- Ziehen Sie die Steckverbinder nicht an; verwenden Sie zum Ein-/Ausziehen den Zugschalter oder den Schloss
Über die Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Wir haben Kunden weltweit mit Netzwerkgeräten wie Schaltern bedient.Unsere erfahrenen Vertriebs- und technischen Teams unterstützen verschiedene Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung,Wir liefern maßgeschneiderte Lösungen, globale Logistik und mehrsprachigen Support - alles basierend auf einer Kundenorientierung in Bezug auf Zuverlässigkeit, Leistung und Skalierbarkeit.
Die wichtigsten Fakten
Teilnummer:MFA1A00-C050
Formfaktor:Einheit für die Berechnung der Leistungsfähigkeit
Datenrate:100 Gbit/s (4 × 25 G NRZ)
Längen:50 m
Protokoll:100GbE
Leistung (mit Neustart):2.2W typisch / Ende
Reichweite:Bis zu 100 m
Die Jacke:LSZH, Aqua
Kompatibilitätsmatrix
| Gerätetypen | Unterstützte Plattformen |
|---|---|
| Ethernet-Schalter | NVIDIA Spectrum SN2000/SN3000/SN4000 Serie, 100G-Switches von Drittanbietern |
| InfiniBand-Schalter | NVIDIA Quantum, SB7800, SB7900-Serie (mit Varianten der E-Serie) |
| Adapter / DPUs | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Dritter | QSFP28-ausgestattete Schalter, die 100G unterstützen (Konformität überprüfen) |
Checkliste des Käufers
- Bestätigen Sie, dass Ihr Schalter/Adapter-Port QSFP28 und 100G NRZ unterstützt
- Überprüfen Sie die erforderliche Kabellänge (C050 = 50 m)
- Stellen Sie sicher, dass Ihr System das erforderliche Protokoll (100GbE oder InfiniBand EDR) unterstützt
- Bestimmen Sie, ob für Ihre Anwendung ein Retiming erforderlich ist (standardmäßig für 100G aktiviert)
- Überprüfen Sie das Leistungsbudget und die Kühlung für das QSFP28-Modul
- Überprüfung des Qualifizierungsberichts auf Systemebene für validierte Konfigurationen
