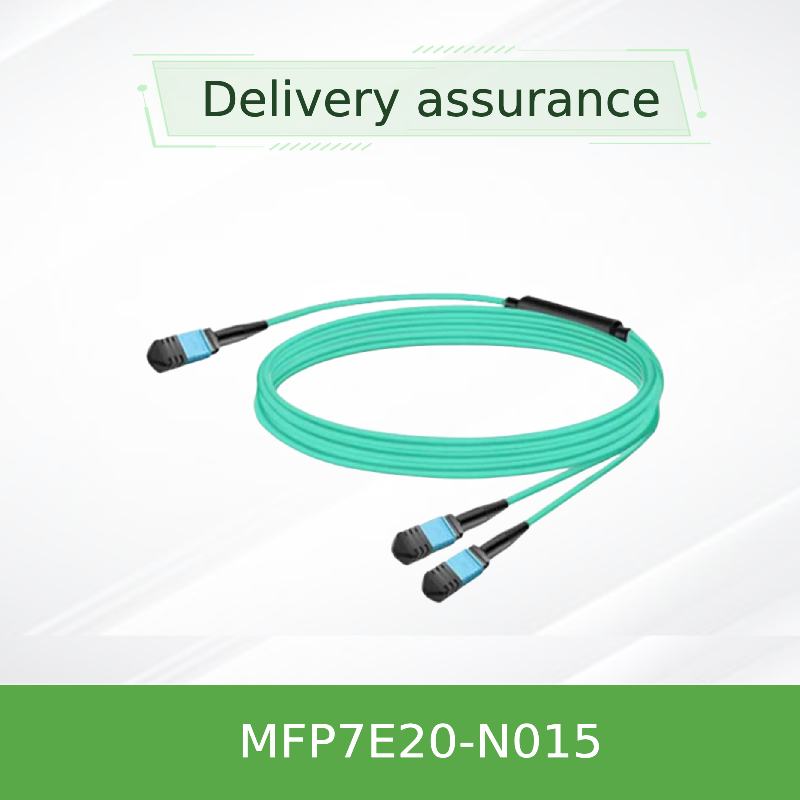

NVIDIA MFP7E20-N015 Glasfaserkabel - Lösung für Datenzentren mit hoher Dichte 800G/400G

1. Produktübersicht

Der NVIDIA MFP7E20-N015 ist ein leistungsstarker MultimodeGlasfaserkabelDiese Datenbank ist für Rechenzentren der nächsten Generation konzipiert.Passivfaserkabelverfügt über eine 4-Kanal- bis Dual-2-Kanal-Splitter-Konfiguration, die eine flexible Konnektivität zwischen 800G OSFP-Transceivern und 400G OSFP/QSFP112-Endpunkten ermöglicht.mit einer Länge von 15 Metern und einer Faserbewertung von OM4, unterstützt eine Hochgeschwindigkeitsdatenübertragung von bis zu 200 G pro Spur mit minimalem Signalverlust und -reflexion.

2Schlüsselmerkmale

• MPO-12/APC geschliffene Verbindungen für reduzierte Rückspiegelung
• Typ-B-Crossover-Faser-Mapping für die direkte Verbindung von Transceiver zu Transceiver
• Low Smoke Zero Halogen (LSZH) -Weste für mehr Sicherheit
• 50/125 μm Multimodefasern, die für Kurzstreckenanwendungen optimiert sind
• Unterstützt InfiniBand NDR, Ethernet und NVLink Protokolle
• Telcordia GR-1435 und IEC 61754-7 entspricht

3. Technologie und Normen

Die MFP7E20-Serie nutzt MPO-12/APC-Anschlüsse mit einem 8-Grad-Polignieren, um die optische Rückspiegelung zu minimieren und die Signalintegrität zu erhalten.Es entspricht internationalen Normen, einschließlich IEC 61754-7Das Kabel unterstützt sowohl OSFP- als auch QSFP112-Formfaktoren, was es zu einem vielseitigenGlasfaserkabelfür Umgebungen mit hoher Dichte

4. Arbeitsprinzip

Das Kabel verwendet eine Typ-B-Crossover-Topologie, bei der die Sendebahnen von einem Ende mit den Empfangsbahnen am anderen Ende ausgerichtet sind.4 Rx) und 4 inaktiven MitarbeiternDie Winkeloberfläche des physikalischen Kontakts (APC) leitet das reflektierte Licht vom Empfänger ab und sorgt für eine saubere Signalübertragung mit einem Rückverlust von ≥ 35 dB.

5. Anwendungen

Ideal zum Anschließen von NVIDIA ConnectX-7 Adaptern und BlueField-3 DPUs an 800G OSFP-Switches:

• Cluster für Hochleistungsrechner (HPC)
• Cloud-Rechenzentren
• KI-Ausbildungsinfrastruktur
• Speicherbereichsnetze (SAN)

6. Spezifikationen und Auswahlleitfaden

7. Vorteile

• Überlegene Reflexionskontrolle im Vergleich zu UPC-Anschlüssen
• Flexible runde Jacke für eine einfachere Verlegung in den Regalen
• Schaltmechanismus zur schnellen Montage und Entfernung
• Kompatibel mit NVIDIA MMA4Z00 und MMA1Z00 Transceivern

8. Service und Support

AllePassivfaserkabelWir bieten 24 Stunden am Tag technischen Support, Lieferung am selben Tag für Vorräte und kundenspezifische Etikettierung auf Anfrage.Unser Team bietet Integrationsberatung für große Einsätze.

9Häufig gestellte Fragen

F: Kann ich dieses Kabel mit MPO-12/UPC-Transceivern verwenden?
A: Nein. APC- und UPC-Anschlüsse sind aufgrund unterschiedlicher Polierwinkel nicht kompatibel.

F: Was ist die maximale Reichweite?
A: Bis zu 50 Meter mit OM4-Fasern, vorausgesetzt nicht mehr als 4 Verbindungsstellen.

F: Ist dieses Glasfaserkabel mit QSFP112-Ports kompatibel?
A: Ja, über MPO auf Duplexfaser-Kassetten.

10. Vorsichtsmaßnahmen

• Verwenden Sie vor dem Einsetzen immer optische Reinigungsmittel
• Vermischen Sie keine Geraden- und Splitterkabel in demselben OSFP-Transceiver mit zwei Ports
• Vermeiden Sie einen Biegeradius unter 30 mm
• Aufbewahren bei trockenen Bedingungen zwischen -40°C und 85°C

11Einführung in das Unternehmen

Mit mehr als einem Jahrzehnt Erfahrung in der Branche betreiben wir eine groß angelegte Fabrik, unterstützt von einem starken technischen Team.und Extreme NetworksUnser Inventar umfasst mehr als 10 Millionen Einheiten Netzwerk-Switches, Adapter, drahtlose Steuerungen undKabel aus GlasfasernWir bieten wettbewerbsfähige Preise, große Liefermöglichkeiten und rund um die Uhr Kunden- und technischen Support.
