MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC Produktbeschreibungen

Einleitung

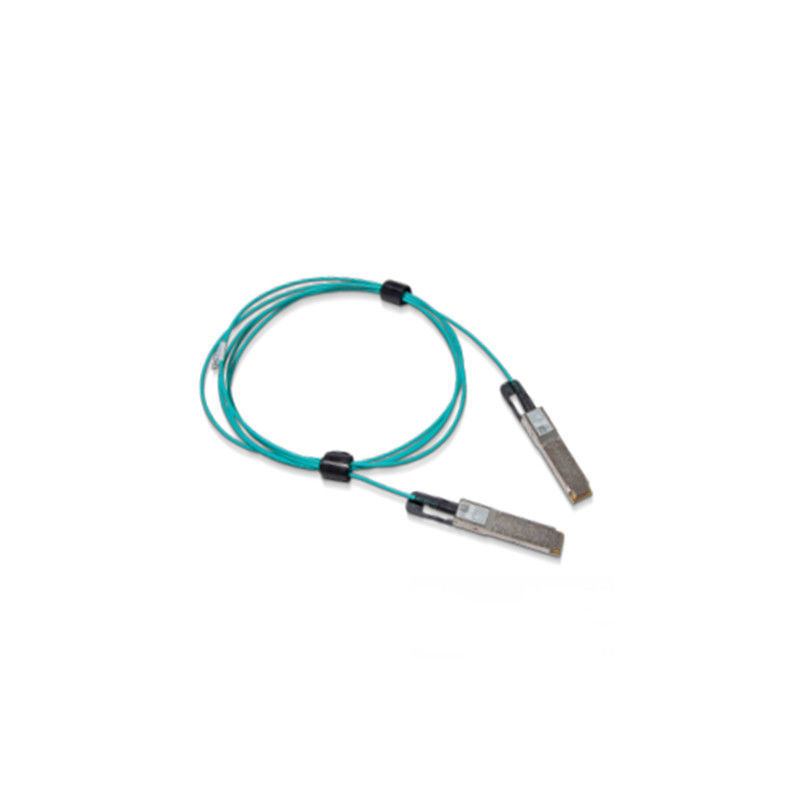

Das NVIDIA® MFS1S00 ist ein VCSEL-ansässiges (vertikaler Hohlraum-Oberfläche-ausstrahlender Laser) aktives Lichtleiterkabel QSFP56 (AOC) bestimmt für Gebrauch in Systemen 200Gb/s InfiniBand (IB) HDR (hohe Datenrate).

Das MFS1S00 AOC bietet hohe Portdichte und Flexibililtät und eine viel längere Reichweite als passive kupferne Kabel in den Rechenzentren an. Da das AOC heißes steckbares ist, zu ersetzen ist einfach zu installieren und.

Das MFS1S00 hat einen Standard-Hafen SFF-8665 konformen QSFP56 auf der elektrischen Seite in Richtung zum Wirtssystem. Es enthält vier Optiktransceivers der Mehrmodenfasern (MMF) pro Ende, jedes, das mit Datenraten von bis zu 50Gb/s. funktioniert.

Das MFS1S00 bietet auswählbaren Retiming pro Weg für beide seine optischen Sender und Empfänger bis zur Rate 50Gb/s an.

Nvidias stellen einzigartige Qualitäts-Kabellösungen macht-leistungsfähigen Zusammenhang für Rechenzentrum sich untereinander verbindet zur Verfügung. Es ermöglicht höherer Hafenbandbreite, Dichte und Flexibililtät zu niedrigen Kosten und verringerter Leistungsbedarf in den Rechenzentren. Die rigorose Produktionsprüfung stellt die beste Aus-von-dkasteninstallationserfahrung, -leistung und -haltbarkeit sicher.

Hauptmerkmale
Unterstützungen IBTA IB HDR
Bis zu 200Gb/s
Modulation 4x 50Gb/s PAM4
Programmierbarer Rx-Ertragumfang und -Präemphase
Hafen SFF-8665 konformer QSFP56
Einzelne Stromversorgung 3.3V
5.0W Leistungsaufnahme (Art., jedes Ende, mit Retiming)
Bis 100m Länge
Heißes steckbares
RoHS konform
SFF-8636 konforme I2C Managementschnittstelle
Anwendungen
Systeme der Unterstützungs200gb InfiniBand HDR
Stützt 200 GbE zwischen Schaltern SN3700 und SN4600

Einrichtungs-Informationen

Absolute maximale Spezifikationen

Absolute Maximalleistungen sind die, über denen hinaus Schaden möglicherweise des Gerätes auftritt.

Verlängerte Operation zwischen den Betriebsspezifikationen und den absoluten Maximalleistungen wird nicht beabsichtigt möglicherweise und verursacht dauerhafte Gerätverminderung.

Klimaspezifikationen

Diese Tabelle zeigt die Klimaspezifikationen für das Produkt.

Betriebsspezifikationen

Dieser Abschnitt zeigt die Strecke der Werte für Normalbetrieb. Die Wirtsbrett-Stromversorgungsentstörung sollte entworfen sein, wie im SFF-Ausschuss-speziellen empfohlen worden.

1. Internes Temperaturauslesen durch DDMI von bis zu 75°C wird erlaubt.

Elektrische Spezifikationen

Anmerkungen:

• Mehrfache Uhrgebiete werden nur auf Linie-seitiges Rx gestützt. Wirtsseite Rx stützt nur ein einzelnes Uhrgebiet.
• QSFP Tx CDRverschluß kann nur auftreten, wenn Tx-Weg 1 Daten überträgt
• Interoperabilität

Für die Konfigurationen, die mit der AOCS geprüft werden, beziehen Sie bitte sich den auf Qualifikationsbericht des Produktes der Systemebene (SLP).

Rate Select

Das AOC stützt die ausgewählte Rate, die gesteuert wird, indem man zu den Registern 0x57-0x58 schreibt. Zwei Bits werden für jeden Empfängerweg im Byte 0x57 (87dec, Rxn_Rate_Select) und in zwei Bits für jeden Übermittlerweg im Byte 0x58 (88dec, Txn_Rate_Select) zugewiesen um bis vier Bitgeschwindigkeiten zu spezifizieren, wie in Rev SFF-8636 2.9.2 Tabelle 6-5 XN_RATE_SELECT KODIERUNGEN definiert. Alle vier Wege werden angefordert, um den gleichen ausgewählten Wert der Rate zu haben.

Die untengenannte Tabelle spezifiziert die Rate für jede ausgewählte Einstellung der Rate.

Rate Select Encodings

Mechanische Spezifikationen

Drittel der 30 Million Rechenzentrumserver, die jedes Jahr versendet werden, wird den Software-definierten Rechenzentrumstapel laufen lassend verbraucht. Unternehmen müssen ihre Netzwerk-Infrastruktur entwickeln, um die exponential zunehmende Menge von Datenverarbeitung zu stützen verursacht durch moderne Rechenzentrumarbeitsbelastungen.

Gesamter Netzwerksicherheits- und Visibility.The-Bedarf an den Daten fährt eine in zunehmendem Maße verteilte und komplexe Netzumwelt, die Datensichtbarmachung und -isolierung wesentliche Sicherheitsfunktionalitäten für jedes Rechenzentrum macht.

Unsere Vernetzungslösungen erhöhen Sicherheit, Rechenzentrumautomatisierung zu vereinfachen und erlauben komplette Sicht zu Ihrem Netz.

Volle Lösungen stapeln Provider.We, einen Supermarkt für Vernetzung zur Verfügung zu stellen. Von der Hardware (Schalter, NIC, verbindet sich) untereinander, zur Software (OS, Management, Mikroprogrammaufstellung) und stützen Sie sich, unser breites Portfolio erfüllt Ihren Vernetzungsbedarf. Über dem Netz hinaus stellt unser Ökosystem Kompatibilität mit anderen NVIDIA-Produkten sowie Angebote von den Schlüsselpartnern und von den Soems sicher.



FAQ

Q1.What kann Sie von uns kaufen?

: Mellanox, Aruba, Rukus, extreme Markenprodukte, einschließlich Schalter, Netzwerkkarten, Kabel, Zugang

Punkt, etc.

Q2.How über die Lieferfrist?

: Es dauert normalerweise 3-5 Werktage. Für spezifische Modelle treten Sie mit uns bitte in Verbindung, um den Vorrat zu überprüfen. Am Ende

die tatsächliche Beratung herrscht vor. Wir tun unser Bestes, umso bald wie möglich zu liefern.

Q3.What ist Ihre Garantiebedingungen?

: Wir liefern 12 Monate Garantiezeit.

Q4.How über den Versandart?

: Wir verwenden Fedex/DHL/UPS/TNT und anderer Luftversand, Seeversand ist- auch durchführbar. In einem fasst ab,

wir könnten jeden möglichen Versand tun, dass Sie wünschten.

Q5.Can erhalte ich einige Proben?

: Ja ist- Beispielauftrag für Qualitätskontrolle und Markttest verfügbar. Sie müssen nur die Beispielkosten tragen

und Eilkosten.

Q6.What sind Ihre Kernstärken?

: Aus erster Hand bezogene Versorgungs-, ursprüngliche und neueprodukte mit dem vorteilhaften Preis und den perfekten Nachverkäufen.
