MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC Produktbeschreibungen

Einleitung

MFS1S00-H020V

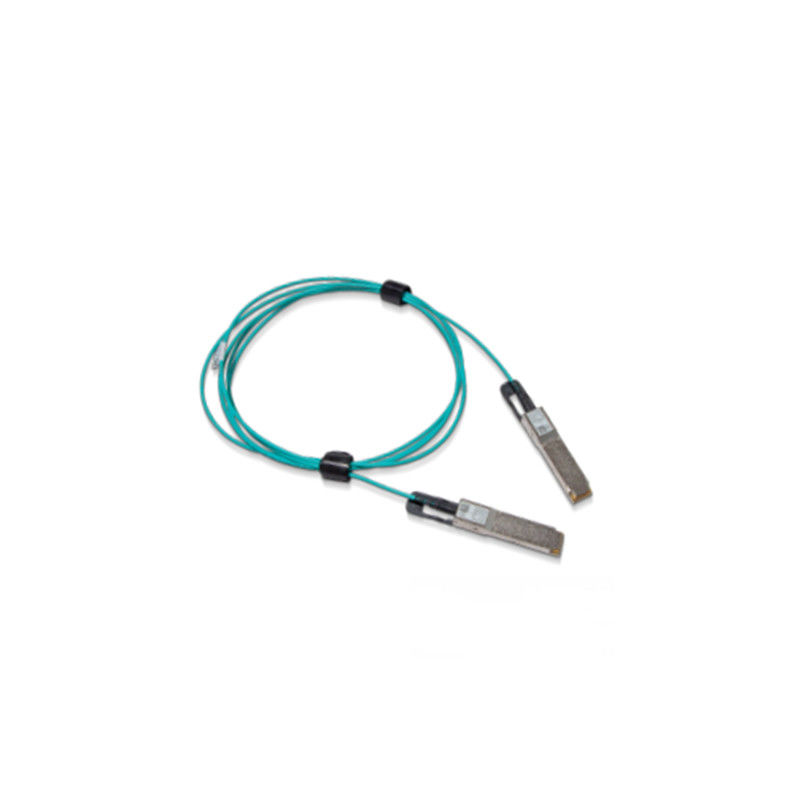

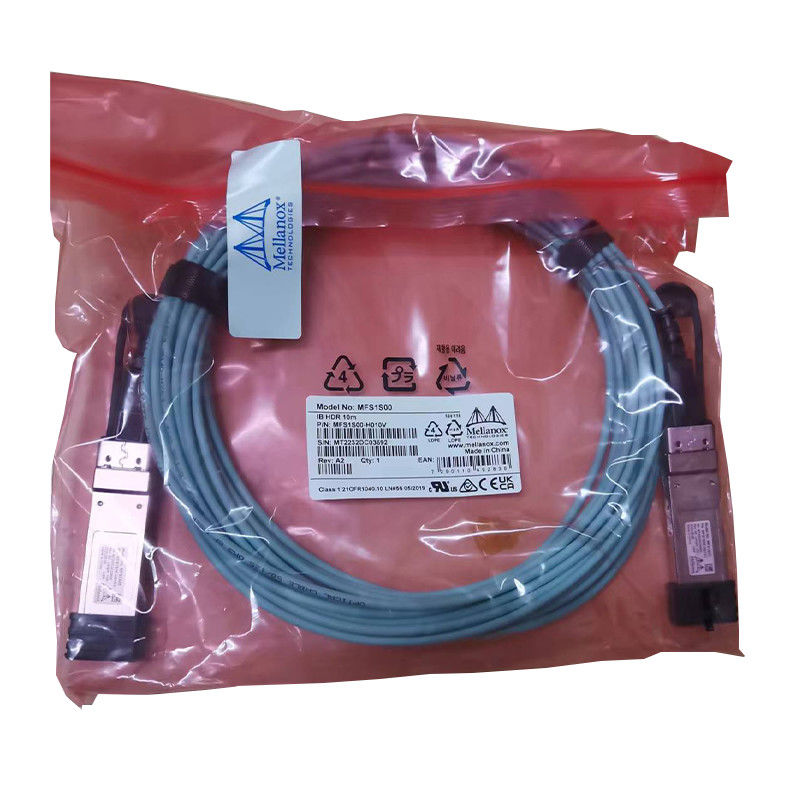

Das NVIDIA® MFS1S00 ist ein VCSEL-ansässiges (vertikaler Hohlraum-Oberfläche-ausstrahlender Laser) aktives Lichtleiterkabel QSFP56 (AOC) bestimmt für Gebrauch in Systemen 200Gb/s InfiniBand (IB) HDR (hohe Datenrate).

Das MFS1S00 AOC bietet hohe Portdichte und Flexibililtät und eine viel längere Reichweite als passive kupferne Kabel in den Rechenzentren an. Da das AOC heißes steckbares ist, zu ersetzen ist einfach zu installieren und.

Das MFS1S00 hat einen Standard-Hafen SFF-8665 konformen QSFP56 auf der elektrischen Seite in Richtung zum Wirtssystem. Es enthält vier Optiktransceivers der Mehrmodenfasern (MMF) pro Ende, jedes, das mit Datenraten von bis zu 50Gb/s. funktioniert.

Das MFS1S00 bietet auswählbaren Retiming pro Weg für beide seine optischen Sender und Empfänger bis zur Rate 50Gb/s an.

Nvidias stellen einzigartige Qualitäts-Kabellösungen macht-leistungsfähigen Zusammenhang für Rechenzentrum sich untereinander verbindet zur Verfügung. Es ermöglicht höherer Hafenbandbreite, Dichte und Flexibililtät zu niedrigen Kosten und verringerter Leistungsbedarf in den Rechenzentren. Die rigorose Produktionsprüfung stellt die beste Aus-von-dkasteninstallationserfahrung, -leistung und -haltbarkeit sicher.

Hauptmerkmale
Unterstützungen IBTA IB HDR
Bis zu 200Gb/s
Modulation 4x 50Gb/s PAM4
Programmierbarer Rx-Ertragumfang und -Präemphase
Hafen SFF-8665 konformer QSFP56
Einzelne Stromversorgung 3.3V
5.0W Leistungsaufnahme (Art., jedes Ende, mit Retiming)
Bis 100m Länge
Heißes steckbares
RoHS konform
SFF-8636 konforme I2C Managementschnittstelle
Anwendungen
Systeme der Unterstützungs200gb InfiniBand HDR
Stützt 200 GbE zwischen Schaltern SN3700 und SN4600

MFS1S00-H020V

Elektrische Spezifikationen

Anmerkungen:

• Mehrfache Uhrgebiete werden nur auf Linie-seitiges Rx gestützt. Wirtsseite Rx stützt nur ein einzelnes Uhrgebiet.
• QSFP Tx CDRverschluß kann nur auftreten, wenn Tx-Weg 1 Daten überträgt
• Interoperabilität

Für die Konfigurationen, die mit der AOCS geprüft werden, beziehen Sie bitte sich den auf Qualifikationsbericht des Produktes der Systemebene (SLP).

Rate Select

Das AOC stützt die ausgewählte Rate, die gesteuert wird, indem man zu den Registern 0x57-0x58 schreibt. Zwei Bits werden für jeden Empfängerweg im Byte 0x57 (87dec, Rxn_Rate_Select) und in zwei Bits für jeden Übermittlerweg im Byte 0x58 (88dec, Txn_Rate_Select) zugewiesen um bis vier Bitgeschwindigkeiten zu spezifizieren, wie in Rev SFF-8636 2.9.2 Tabelle 6-5 XN_RATE_SELECT KODIERUNGEN definiert. Alle vier Wege werden angefordert, um den gleichen ausgewählten Wert der Rate zu haben.

Die untengenannte Tabelle spezifiziert die Rate für jede ausgewählte Einstellung der Rate.

Rate Select Encodings

Mechanische Spezifikationen

Gesamter Netzwerksicherheits- und Visibility.The-Bedarf an den Daten fährt eine in zunehmendem Maße verteilte und komplexe Netzumwelt, die Datensichtbarmachung und -isolierung wesentliche Sicherheitsfunktionalitäten für jedes Rechenzentrum macht.

Unsere Vernetzungslösungen erhöhen Sicherheit, Rechenzentrumautomatisierung zu vereinfachen und erlauben komplette Sicht zu Ihrem Netz.

Volle Lösungen stapeln Provider.We, einen Supermarkt für Vernetzung zur Verfügung zu stellen. Von der Hardware (Schalter, NIC, verbindet sich) untereinander, zur Software (OS, Management, Mikroprogrammaufstellung) und stützen Sie sich, unser breites Portfolio erfüllt Ihren Vernetzungsbedarf. Über dem Netz hinaus stellt unser Ökosystem Kompatibilität mit anderen NVIDIA-Produkten sicher.

Laden Sie + Leistung für beschleunigende Anwendungen des Servers und Storage.Whether mit InfiniBand oder RoCE aus, oder, Schlüsselarbeitsbelastungen über DPU lokalisierend, ermöglichen unsere definierte Software, Hardware beschleunigte Angebote Ihnen, Ihre Berechnungs- und Speicherbetriebsmittel Anwendungen, nicht Netzführung einzuweihen.





Modell	Beschreibung
MFS1S00-H020V	Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M Mellanox AOC DAC 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanox Ausbruchkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanox passives kupfernes Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanox infiniband Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Konsolenkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	aktives LWL - Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	hdr Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanox Teilerkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanox edr Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Hochgeschwindigkeitsverbindungskabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	schnelles Verbindungskabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Ethernet-Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56
MFS1S00-H020V	InfiniBand-Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	hdr Kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
