2m HDR100 Mellanox DAC Cable Direct Attach Fiber Kabel MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP7H50-H002R26 |
| Dokumentieren: | MCP7H50-H002R26.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | Neu und originell | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Garantiezeit: | 1 Jahr | Technologie: | Infiniband |
| Maximale Geschwindigkeit: | HDR zu 2xHDR100 | Datenrate: | 200Gb/s zu 100Gb/s |
| Versorgungsspannung: | -0.3 ~ 3,6 V | Dateneingangsspannung: | -0.3 ~ 3,465V |
| Steuereingangsspannung: | -0.3 ~ 4,0 V | Schadenschwelle: | 3.4dbm |
| Hervorheben: | 2m Mellanox DAC Cable,HDR100 Mellanox DAC Cable,2m direktes Befestigungslwl - kabel |
||
Produkt-Beschreibung

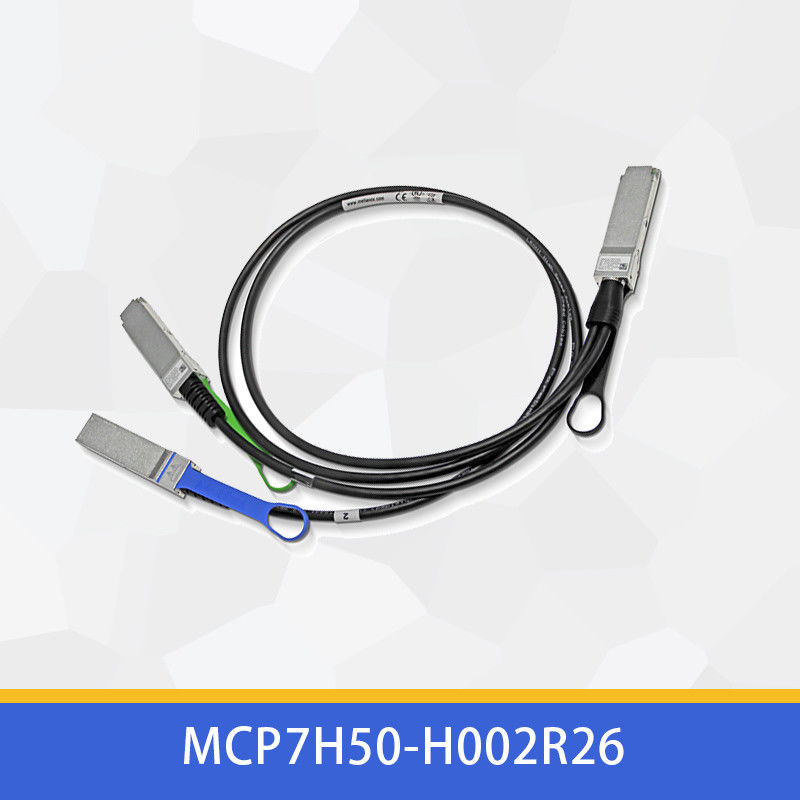

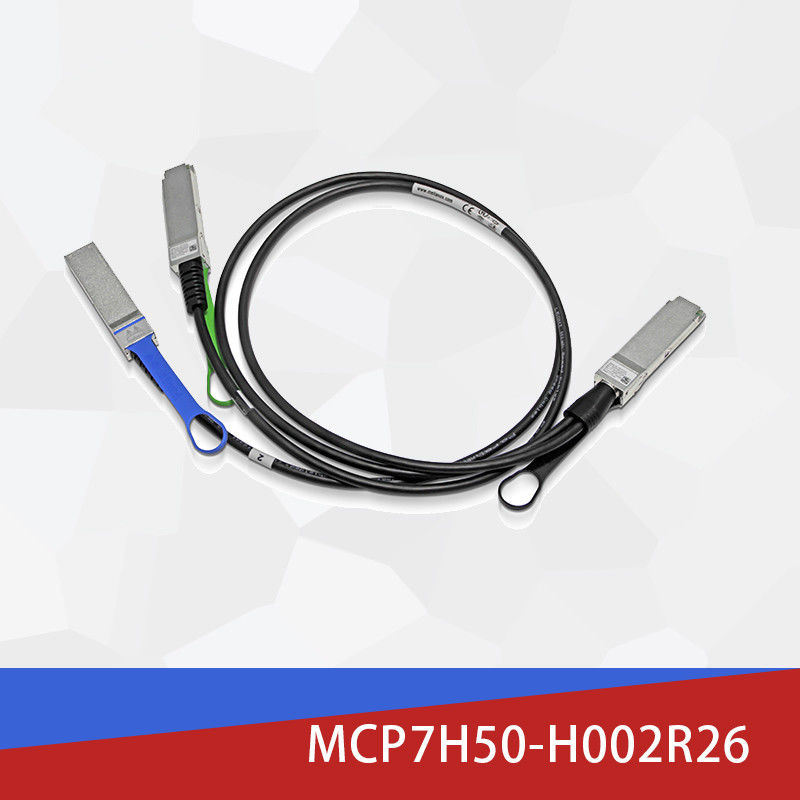

Mellanox MCP7H50-H002R26: 200G HDR bis Dual 100G HDR100 Breakout DAC Kabel
Leistungsergebnisse
Optimierung der Bandbreite
Effiziente Spaltung der 200G HDR-Bandbreite in zwei unabhängige 100G HDR100-Kanäle mit null aktivem Strombedarf
Fortgeschrittene Signalintegrität
Die PAM4-Modulationstechnologie sorgt für eine außergewöhnliche Datenübertragung mit einer BER, die besser als 1E-15 ist
Produktübersicht
Der Mellanox MCP7H50-H002R26 ist eine leistungsstarke Lösung für die Breakout-Verarbeitung mit Direct Attach Copper (DAC), die als überlegene Alternative zu traditionellenPassivfaserkabelDiese innovative Verbindung wandelt einen einzelnen InfiniBand-HDR-Port von 200 Gb/s effizient in zwei unabhängige HDR100-Verbindungen von 100 Gb/s um.Datenzentren eine optimale Kombination von Leistung bieten, Energieeffizienz und Wirtschaftlichkeit für Netzwerkumgebungen mit hoher Dichte.
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Produktmodell | MCP7H50-H002R26 |
| Konfiguration der Datenrate | 200G HDR auf 2×100G HDR100 |
| Typ der Verbindung | Direktverbindungskupfer (DAC) |

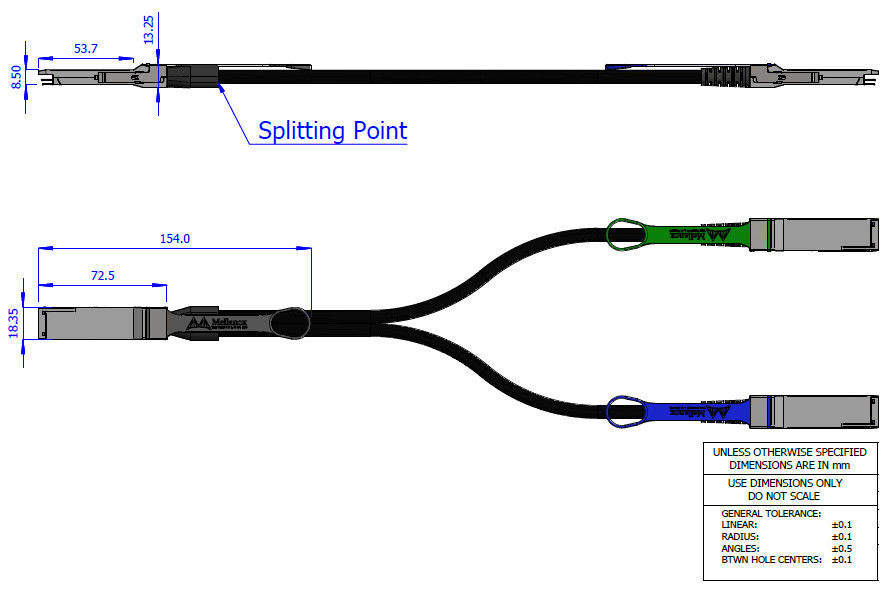

| Kabellänge | 2 Meter (Toleranz ± 0,05 m) |
| Verbindungsoberfläche | QSFP56 bis 2×QSFP56 |
| Wellenmessgerät | 26 AWG |
| Stromverbrauch | < 0,1 W (passiv betrieben) |
| Betriebstemperatur | 0°C bis 70°C |
| Konformitätsstandards | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Eigenschaften der Impedanz | 100Ω (Bereich 90-110Ω) |
Technologieumsetzung
Diese fortgeschrittenePassivfaserkabelDie Alternative nutzt eine ausgeklügelte 4×50Gb/s PAM4-Modulationstechnologie, die eine außergewöhnliche Signalintegrität in allen Übertragungskanälen bietet. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, die eine robuste Alternative zu traditionellen Glasfasersystemen bieten.
Betriebsmethode
Der MCP7H50-H002R26 fungiert als intelligente passive elektrische Brücke.effiziente Routing von Hochgeschwindigkeitssignalen von einem einzigen QSFP56-Anschluss (unterstützt 200G HDR) zu zwei unabhängigen QSFP56-Anschlüssen (jeweils 100G HDR100 unterstützt)Diese raffiniertePassivfaserkabelreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, um eine zuverlässige Datenübertragung zu gewährleisten.
Anwendungsumgebungen
Diese Dichte-Verbindungslösung eignet sich hervorragend für moderne Infrastrukturanforderungen:
Netzwerke für Rechenzentren
Spine-Leaf-Architekturen und Top-of-Rack-Konnektivität für Hyper-Umgebungen
Hochleistungsrechner
Clusterverbindungen für wissenschaftliche Forschung und technische Simulationen
KI und maschinelles Lernen
Konnektivität von Ausbildungsclustern für Deep Learning-Rahmenwerke
Speichersysteme
Hochgeschwindigkeitsverbindungen für SAN- und NAS-Speicherlösungen
Wettbewerbsvorteile
Die MCP7H50-H002R26 bietet erhebliche Vorteile gegenüber aktiven optischen Kabeln und Kupferlösungen der vorherigen Generation:
- Wirtschaftliche EffizienzBietet im Vergleich zu gleichwertigen aktiven optischen Lösungen eine Kostensenkung von etwa 35 bis 45%
- Energieoptimierung:Verbrauch weniger als 0,1 W im Vergleich zu 2-3 W für aktive optische Kabel
- Verbesserte Zuverlässigkeit:Passive Konstruktion beseitigt Fehler, die mit aktiven Komponenten verbunden sind
- Verringerte Latenzzeit:Die elektrische Signalübertragung bietet eine geringere Latenz als optische Umwandlungssysteme
- Umweltsicherheit:LSZH-Jacht und halogenfreie Konstruktion verbessern die Sicherheitsstandards der Anlagen
- Wärmebewirtschaftung:Reduzierter Stromverbrauch reduziert den Kühlbedarf in dichten Konfigurationen
Unterstützungsleistungen
Mellanox bietet eine umfassende Unterstützungsinfrastruktur für die MCP7H50-H002R26:
- Einjährige begrenzte Hardwaregarantie für Material- und Herstellungsfehler
- Globaler technischer Unterstützungsnetz mit fachkundiger Unterstützung für Integrationsprobleme
- Kundenspezifische Konfigurationsdienste für großflächige Einsatzszenarien
- Standard-Auftragserfüllung innerhalb von 2-3 Wochen mit beschleunigten Optionen
- Dienstleistungen zur Überprüfung der Kompatibilität für heterogene Umgebungen
Häufig gestellte Fragen
Welche maximale Entfernung unterstützt diese DAC-Lösung?
Der MCP7H50-H002R26 ist für Anwendungen mit kurzer Reichweite bis zu 3 Metern ausgelegt und eignet sich daher besonders für Rack- und Nebenrack-Konnektivität in Rechenzentrumsumgebungen.
Ist dieses Kabel kompatibel mit nicht-Mellanox-Geräten?
Obwohl für Mellanox-Systeme optimiert, ist diesePassivfaserkabelAlternative entspricht den Industriestandards und ist im Allgemeinen mit Geräten anderer Hersteller kompatibel, die InfiniBand HDR und kompatible QSFP56-Schnittstellen unterstützen.
Welche Wartung ist für diese Kabel erforderlich?
Als passive Lösung erfordert die MCP7H50-H002R26 eine minimale Wartung über die regelmäßige visuelle Inspektion auf physikalische Beschädigungen hinaus und stellt sicher, dass die Steckverbinder sauber und frei von Trümmern bleiben.
Installationsrichtlinien
Um eine optimale Leistung und Langlebigkeit zu gewährleisten:
- Mindestbiegenradius von 34 mm bei Einbiegen und 68 mm bei wiederholten Biegen
- Vermeiden Sie scharfe Biegen, insbesondere in der Nähe von Anschlüssen, an denen die Belastung konzentriert ist
- Einführung geeigneter ESD-Vorsichtsmaßnahmen während der Handhabung und Installation
- Überprüfung der Kompatibilität mit der Firmware und Treiberversionen des Hostsystems vor der Bereitstellung
- Betrieb innerhalb der angegebenen Temperaturbereiche (0°C bis 70°C) und Luftfeuchtigkeit (5% bis 85%)
- Regelmäßige Überprüfung der Anschlüsse auf Trümmer oder Beschädigungen vor der Montage und während der Wartung
