Mellanox MCP1600-C003E30L 100GbE QSFP28 Direct Attach Copper Kabel

1. Produktübersicht

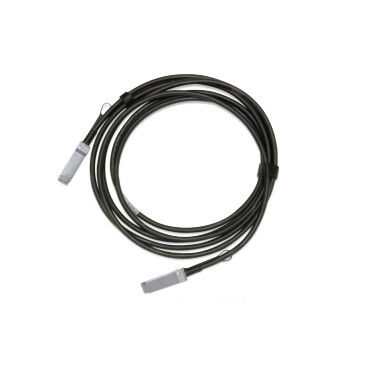

Der Mellanox® MCP1600-C003E30L ist ein leistungsstarkes 100 Gigabit Ethernet (100GbE) QSFP28 Direct Attach Copper (DAC) Kabel, das für zuverlässige Datenverbindungen über kurze Distanzen in Rechenzentren entwickelt wurde. Dieses 3-Meter-Passive-Kupferkabel bietet eine energieeffiziente und kostengünstige Alternative zu optischen Transceivern und liefert robuste Leistung für Anwendungen mit hoher Bandbreite. Es ist so konzipiert, dass es 100 Gbit/s Datenraten über vier integrierte Kupferkanäle unterstützt, die jeweils mit 25 Gbit/s arbeiten. Dieses Passive-Kupferkabel ist eine ideale Lösung für die Verbindung von Switches, Routern und Servern innerhalb von Racks oder über benachbarte Racks hinweg.

2. Hauptmerkmale

• Unterstützt 100GbE Datenraten (4x25 Gbit/s) für Anwendungen mit hoher Bandbreite.
• Hot-pluggable QSFP28 Formfaktor für einfache Installation und Wartung.
• Geringer Stromverbrauch (<0,1 W) für erhöhte Energieeffizienz.
• Entspricht der IEEE 802.3bj CA-25G-L Spezifikation mit RS-FEC für eine erweiterte Reichweite von 3 m.
• Verfügt über einen Low Smoke Zero Halogen (LSZH) Mantel und eine bleifreie, halogenfreie Leiterplatte für verbesserte Sicherheit.
• Enthält eine SFF-8636-konforme I²C-Management-Schnittstelle für Geräteidentifizierung und -diagnose.
• Konzipiert für überlegene Signalintegrität mit einer charakteristischen Impedanz von 100Ω.

3. Technologie & Standards

Dieses Direct Attach Copper Kabel nutzt fortschrittliche elektrische Signaltechnologie, um hohe Datenraten zu erreichen. Es wird rigoros getestet, um die Einhaltung wichtiger Industriestandards zu gewährleisten, einschließlich SFF-8685 für den QSFP28 Formfaktor und SFF-8636 für die Management-Schnittstelle. Für eine fehlerfreie Datenübertragung über seine 3-Meter-Länge verwendet es Reed-Solomon Forward Error Correction (RS-FEC), wie vom IEEE 802.3bj CA-25G-L Standard vorgeschrieben. Dies macht das QSFP28 Direct Attach Copper Kabel zu einer zuverlässigen und interoperablen Komponente in modernen Rechenzentrumsnetzwerken.

4. Funktionsweise

Das Passive-Glasfaserkabel arbeitet, indem es elektrische Signale direkt über gebündelte, koaxiale Kupferdrähte überträgt. Jedes Ende des Kabels ist mit einem QSFP28-Stecker abgeschlossen, der direkt mit dem Port des Host-Systems verbunden ist. Der Stecker enthält einen EEPROM-Chip, der wichtige Produktinformationen wie Seriennummer, Hersteller und Kabeleigenschaften speichert. Diese Daten werden vom Host über die I²C-Schnittstelle ausgelesen, wodurch eine automatische Identifizierung und Konfiguration ermöglicht wird. Als Passive-Kupferkabel benötigt es keine Signal-Retiming- oder aktiven Komponenten, was zu minimaler Latenz und Stromaufnahme führt und den Signalpfad für die Datenübertragung über kurze Distanzen außergewöhnlich effizient macht.

5. Anwendung & Verwendung

Das MCP1600-C003E30L wird in Hochleistungs-Computing-Umgebungen eingesetzt, in denen geringe Latenz und hohe Bandbreite entscheidend sind. Seine Hauptanwendungen umfassen:

• Rechenzentrum-Verbindungen: Verbinden von Top-of-Rack (ToR)-Switches mit Leaf/Spine-Switches oder Servern mit hoher Dichte.
• High-Frequency Trading (HFT)-Netzwerke: Wo minimale Latenz für Finanztransaktionssysteme von größter Bedeutung ist.
• Cloud-Infrastruktur: Aufbau skalierbarer und effizienter Backend-Netzwerke für Cloud-Dienstleister.
• Enterprise-Netzwerk-Core: Aggregation von Datenverkehr in den Core-Ebenen großer Unternehmensnetzwerke.
• Storage Area Networks (SANs): Verbinden von Storage-Arrays mit Servern für Hochgeschwindigkeits-Datenzugriff.

6. Spezifikationen & Auswahlhilfe

Die folgende Tabelle zeigt die wichtigsten Spezifikationen des MCP1600-C003E30L Modells und dient als Leitfaden für die Auswahl im Vergleich zu anderen Varianten.

7. Vorteile & Verkaufsargumente

• Kosteneffizienz: Bietet erhebliche Einsparungen gegenüber aktiven optischen Kabeln (AOCs) und transceiverbasierten Lösungen für kurze Reichweiten.
• Ultra-niedrige Latenz: Passives Design gewährleistet nahezu null Latenz, was für leistungsempfindliche Anwendungen entscheidend ist.
• Hohe Zuverlässigkeit: Unterliegt strengen Produktionstests, um überlegene Leistung und Haltbarkeit ab Werk zu gewährleisten.
• Umweltfreundliches Design: Hergestellt aus LSZH- und HF/LF-Materialien, die strenge Umwelt- und Sicherheitsstandards erfüllen.
• Nahtlose Integration: Hot-pluggable und kompatibel mit Industriestandards, wodurch eine breite Kompatibilität mit Mellanox- und anderen Geräteherstellern gewährleistet wird.

8. Service & Support

Dieses Produkt wird durch eine 1-jährige beschränkte Hardwaregarantie abgesichert, die die Reparatur oder den Ersatz defekter Teile abdeckt. Wir garantieren eine stabile Lieferkette mit einem großen Lagerbestand, der eine schnelle Lieferung ermöglicht, um dringende Projektzeitpläne einzuhalten. Unser engagiertes technisches Support-Team steht Ihnen rund um die Uhr zur Verfügung, um Beratungen vor dem Verkauf und technische Unterstützung nach dem Verkauf zu leisten und eine reibungslose Integration in Ihre Netzwerkinfrastruktur zu gewährleisten.

9. Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen CA-N und CA-L Link-Codes?
A: CA-N (No-FEC) ist für kürzere Kabel (bis zu 2 m) ohne Forward Error Correction. CA-L (Long), das in diesem 3 m Kabel verwendet wird, ermöglicht Reed-Solomon FEC (RS-FEC), um die Signalintegrität über größere Entfernungen zu gewährleisten.

F: Ist dieses DAC-Kabel mit Nicht-Mellanox-Switches kompatibel?
A: Obwohl für Mellanox-Systeme optimiert, basieren QSFP28 DAC-Kabel auf Industriestandards und sind oft mit Geräten anderer großer Hersteller kompatibel. Wir empfehlen, die Kompatibilitätsmatrix des jeweiligen Switches zu überprüfen.

F: Benötigt dieses passive Kabel eine externe Stromversorgung?
A: Nein. Ein passives Direct Attach Copper Kabel bezieht minimalen Strom (<0,1 W) direkt vom Host-Port und hat keine aktiven Komponenten, was zu seinem geringen Stromverbrauch führt.

F: Was ist der Mindestbiegeradius für dieses Kabel?
A: Der Mindestbiegeradius für eine einzelne, nicht wiederholte Biegung beträgt das 5-fache des Kabeldurchmessers (35,5 mm für 30AWG). Für wiederholte Biegungen während der Installation ist ein Biegeradius von 10x des Kabeldurchmessers (71 mm) einzuhalten.

10. Vorsichtsmaßnahmen

• Kompatibilität: Überprüfen Sie vor dem Kauf die Kompatibilität mit Ihrer spezifischen Switch- und Portkonfiguration.
• Handhabung: Vermeiden Sie scharfe Biegungen über den angegebenen Mindestbiegeradius hinaus, um eine Beschädigung der internen Leiter zu vermeiden.
• Umgebungsbedingungen: Betreiben und lagern Sie das Kabel innerhalb der angegebenen Temperatur (0°C bis 70°C) und Luftfeuchtigkeit (5% bis 85% nicht kondensierend).
• Elektrostatische Entladung (ESD): Verwenden Sie beim Umgang mit den Kabelanschlüssen immer ein ESD-Armband, um statische Schäden an empfindlichen Komponenten zu vermeiden.
• Installation: Stellen Sie sicher, dass das System ausgeschaltet ist oder der Port Hot-Plugging unterstützt, bevor Sie das Kabel einstecken oder entfernen.
