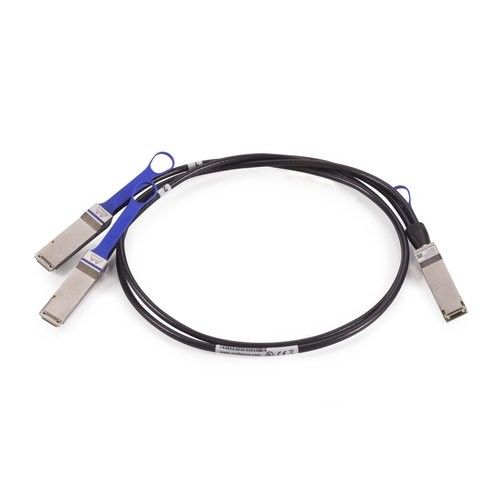

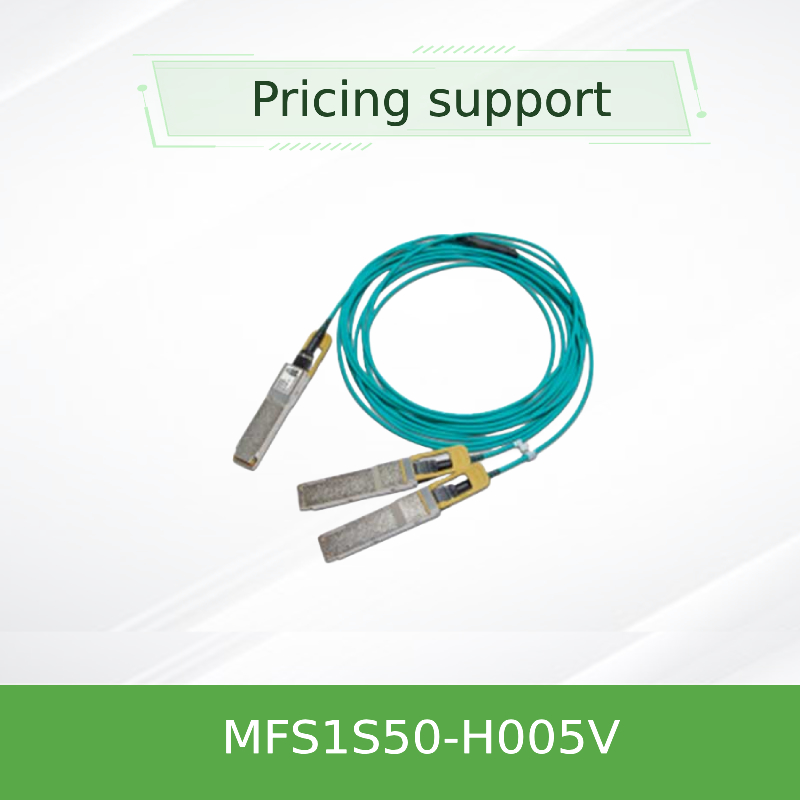

MFS1S50-H005V 200Gb/s QSFP56 bis 2x100Gb/s aktives optisches Kabel (AOC)

1. Produktübersicht

Das NVIDIA® MFS1S50-H005V ist ein leistungsfähiges, kostengünstiges aktives optisches Splitterkabel (AOC), das für moderne Rechenzentrumsverbindungen entwickelt wurde.Diese innovative Lösung für Glasfaserkabel wandelt einen einzelnen 200 Gb/s-Port in zwei unabhängige 100 Gb/s-Kanäle um, die Hafennutzung maximieren und die Infrastrukturkosten senken.bietet eine zuverlässige Alternative zu traditionellen Passivfaserkabellösungen mit verbesserter Leistung und Reichweite.

2Schlüsselmerkmale

• Unterstützt 200Gb/s InfiniBand HDR und 200GbE bis 2x100Gb/s Splitting
• Verwendet 4x50Gb/s PAM4-Modulation pro Spur
• QSFP56-Formfaktor mit Heißanschluss für einfache Bereitstellung
• Niedriger Stromverbrauch: 4,5 W (200G-End), 3,0 W (100G-End typisch)
• Reichweite von bis zu 30 m über Multimodefaser (MMF)
• Einheitlich mit den Normen SFF-8665, SFF-8636 und RoHS
• Integrierte digitale diagnostische Überwachung (DDM)

3Kerntechnologie und Normen

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementEs unterstützt IBTA InfiniBand HDR und 200 Gigabit Ethernet-Protokolle, um eine breite Interoperabilität sicherzustellen.ein erheblicher Vorteil gegenüber einem Passivfaserkabel.

4. Arbeitsprinzip

Das Kabel fungiert als aktiver optischer Splitter. Das einzelne 200G QSFP56-Ende empfängt ein 200Gb/s Signal, das dann gespalten und in zwei separate 100Gb/s optische Signale umgewandelt wird.Diese Signale werden über interne Multimodefasern an die beiden 100G QSFP56-Enden übertragenDieser aktive Umwandlungsprozess ermöglicht im Gegensatz zu einem passiven Glasfaserkabel, das lediglich ein Signal transportiert, eine längere Reichweite und eine höhere Signalintegrität in der Umgebung des Rechenzentrums.

5. Anwendungsszenarien

• Verknüpfung von 200G Leaf Switches mit 100G Spine Switches oder Servern
• High-Performance Computing (HPC) und KI/ML-Cluster
• Erweiterung des Rechenzentrums und Netzwerksegmentierung
• Hochfrequente Handels- und Finanzdatennetze
• Cloud-Infrastruktur und Unternehmensdatenzentren

6. Spezifikationen und Bestellinformationen

Bestelltabelle

7. Vorteile und Verkaufspunkte

• Optimierung der Portdichte:Dadurch wird die Anzahl der 100G-Verbindungen aus einem einzigen 200G-Switch-Port verdoppelt, wodurch die Kosten pro Port besser sind als mit zwei getrennten Glasfaserkabeln.
• Überlegene Leistung:Aktive Signalwiederherstellung und -verstärkung sorgen für eine bessere Signalintegrität über längere Entfernungen im Vergleich zu passiven DAC-Kabeln oder einem standardmäßigen Passivfaserkabel.
• Verringerte Latenzzeit:Konzipiert für eine Datenübertragung mit geringer Latenzzeit, kritisch für HPC- und Finanzanwendungen.
• Benutzerfreundlichkeit:Warmanschluss und Flexibilität vereinfachen das Kabelmanagement gegenüber sperrigen Kupferalternativen.

8. Service und Support

Alle unsere Produkte, einschließlich dieses leistungsfähigen Glasfaserkabel, sind mit einer Standardgarantie versehen.Unser spezialisiertes technisches Support-Team bietet 24/7 Beratung bei der Integration und Fehlerbehebung, um sicherzustellen, dass Ihr Einsatz erfolgreich ist.

9Häufig gestellte Fragen (FAQ)

F: Ist dieses Kabel mit meinem bestehenden Mellanox/NVIDIA Spectrum Switch kompatibel?
A: Ja, der MFS1S50-H005V AOC ist für eine nahtlose Interoperabilität mit NVIDIA Spectrum-Switches (wie SN3700, SN4600) und anderen Mellanox InfiniBand-Systemen mit HDR-Geschwindigkeit konzipiert.

F: Wie unterscheidet sich dieses aktive optische Kabel von einem passiven Glasfaserkabel?
A: Ein AOC enthält aktive Komponenten, die das optische Signal verstärken und wiederholen, was eine längere Reichweite (bis zu 30 m bei MMF) und eine bessere Signalintegrität ermöglicht.Ein passives Glasfaserkabel hat keine aktiven Komponenten und wird typischerweise für viel kürzere Entfernungen oder verschiedene Anwendungen verwendet.

F: Können die beiden 100G-Enden an verschiedene Schalter angeschlossen werden?
A: Nein, beide 100G-Enden stammen von und werden von einem einzigen 200G-End verwaltet. Sie sind so konzipiert, dass zwei separate Geräte (z. B. zwei Server) an einen Upstream-200G-Port angeschlossen werden.

10. Vorsichtsmaßnahmen

• Sicherstellung der Kompatibilität mit den Spezifikationen der Host-Geräte-Ports (QSFP56, unterstützt HDR/200G).
• Beobachten Sie während der Montage einen Mindestbiegungsradius von 30 mm, um Schäden an den inneren Fasern zu vermeiden.
• Verwenden Sie immer Schutzstaubkappen, wenn die Anschlüsse nicht benutzt werden.
• Beim Umgang mit den Produkten müssen die üblichen ESD- (elektrostatische Entladung) Vorsichtsmaßnahmen befolgt werden.
• Diese Ausrüstung entspricht den Grenzwerten der FCC-Klasse A. Der Betrieb in Wohngebieten kann Störungen verursachen.
