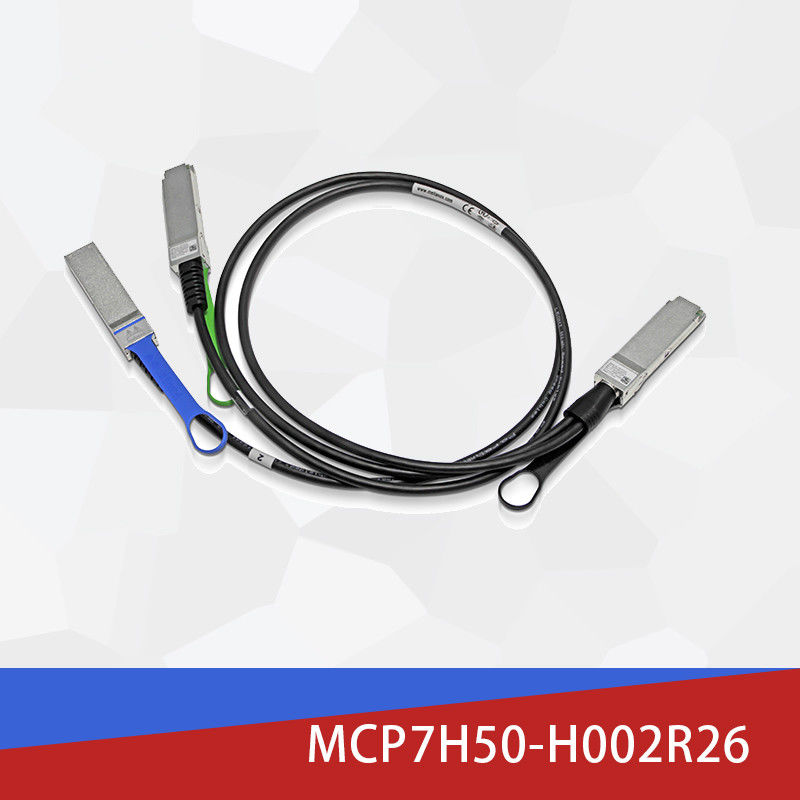

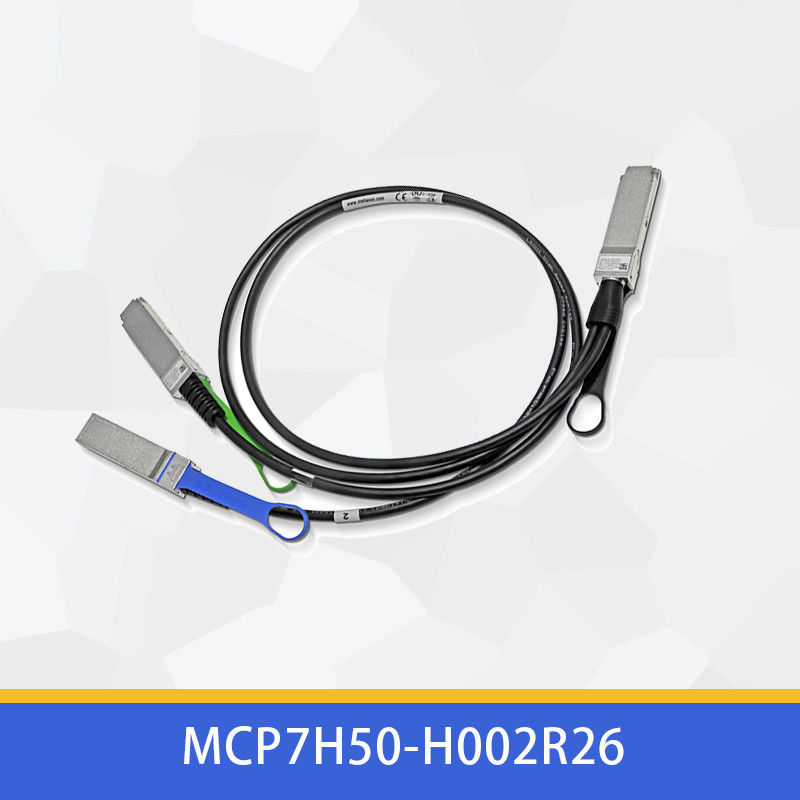

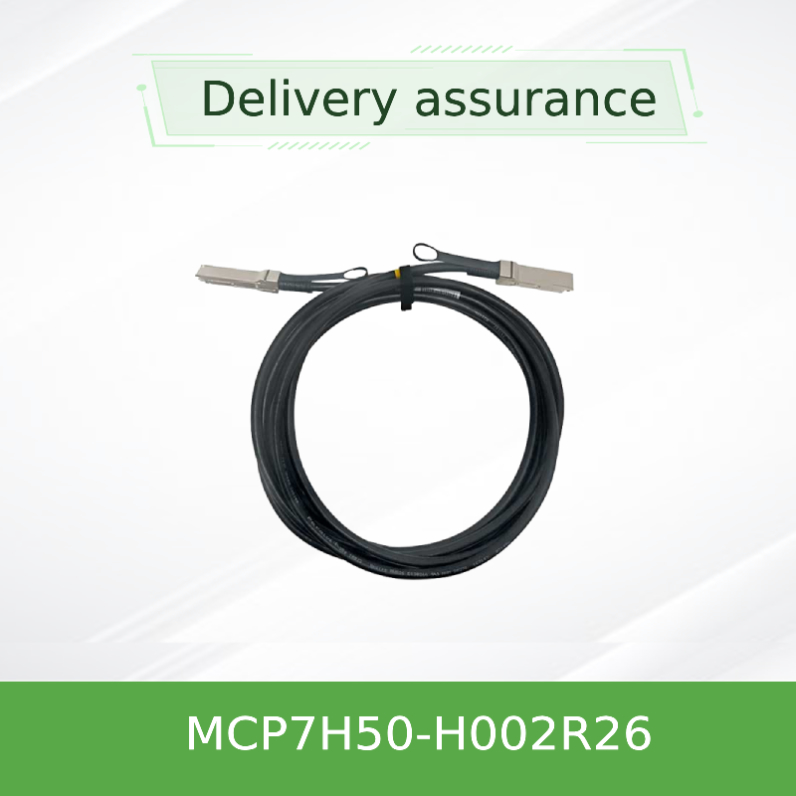

MCP7H50-H002R26 Infinibandkabel 200 Gb/s bis 2x100 Gb/s 2,0 m 26 AWG
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP7H50-H002R26 |
| Dokumentieren: | MCP7H50-H002R26.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und originell | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 2 Meter |
| Name: | Mellanox DAC-Kabel MCP7H50-H002R26 200 GB/s bis 2x100 GB/s 26AWG Infiniband-Netzwerkkabel | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | MCP7H50-H002R26 Infinibandkabel,2.0m Infinibandkabel,26AWG Mellanox Infinibandkabel |
||
Produkt-Beschreibung
Mellanox MCP7H50-H002R26: Fortschrittliche 200G HDR zu Dual 100G HDR100 Splitter-Lösung
Wichtige Leistungsvorteile
Bandbreiteneffizienz
Teilt 200G HDR in zwei unabhängige 100G HDR100 Kanäle mit null aktivem Stromverbrauch auf
Überlegene Signalintegrität
Moderne PAM4-Modulation gewährleistet außergewöhnliche Datenübertragungsqualität mit einer BER besser als 1E-15
Umweltfreundliches Design
LSZH (Low Smoke Zero Halogen)-Mantel und halogenfreie Konstruktion für erhöhte Sicherheit
Technischer Überblick
Der Mellanox MCP7H50-H002R26 stellt eine hochentwickelte Interconnect-Lösung dar, die als Hochleistungsalternative zu herkömmlichen passive Glasfaserkabel dient. Dieser Direct Attach Copper (DAC) Splitter wandelt effizient einen einzelnen 200 Gbit/s InfiniBand HDR Port in zwei separate 100 Gbit/s HDR100 Verbindungen um und bietet Rechenzentren eine optimale Balance aus Leistung, Energieeffizienz und Kosteneffizienz für High-Density-Netzwerkumgebungen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Produktmodell | MCP7H50-H002R26 |
| Datenratenkonfiguration | 200G HDR zu 2×100G HDR100 |
| Interconnect-Typ | Direct Attach Copper (DAC) |
| Kabellänge | 2 Meter (±0,05 m Toleranz) |
| Anschlussschnittstelle | QSFP56 zu 2×QSFP56 |
| Drahtstärke | 26 AWG |
| Stromverbrauch | <0,1 W (passiver Betrieb) |
| Betriebstemperatur | 0°C bis 70°C |
| Konformitätsstandards | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Charakteristische Impedanz | 100Ω (90-110Ω Bereich) |
Implementierung fortschrittlicher Technologie
Diese innovative passive Glasfaserkabel Alternative verwendet modernste 4×50 Gbit/s PAM4-Modulationstechnologie und liefert außergewöhnliche Signalintegrität über alle Übertragungskanäle. Die Lösung entspricht vollständig den InfiniBand Trade Association (IBTA) HDR-Standards und beinhaltet die Spezifikationen SFF-8665 und SFF-8636 für eine nahtlose Integration und umfassende Verwaltung über die I²C-Schnittstelle, was eine robuste Alternative zu herkömmlichen Glasfasersystemen darstellt.
Betriebsweise
Der MCP7H50-H002R26 fungiert als intelligenter passiver elektrischer Bridge und leitet Hochgeschwindigkeitssignale effizient von einem einzelnen QSFP56-Anschluss (unterstützt 200G HDR) zu zwei unabhängigen QSFP56-Anschlüssen (jeweils unterstützt 100G HDR100). Dieser hochentwickelte passive Glasfaserkabel Ersatz behält eine außergewöhnliche Signalintegrität durch präzise impedanzangepasste Kupferleiter (100Ω charakteristische Impedanz) und fortschrittliche Abschirmtechnologien bei, die Übersprechen und elektromagnetische Störungen effektiv minimieren und eine zuverlässige Datenübertragung gewährleisten.
Einsatzbereiche
Diese High-Density-Interconnect-Lösung ist ideal für moderne Infrastrukturanforderungen geeignet:
Rechenzentrumsnetzwerke
Spine-Leaf-Architekturen und Top-of-Rack-Konnektivität für Hyperscale-Umgebungen
Hochleistungsrechnen
Cluster-Verbindungen für wissenschaftliche Forschung und technische Simulationen
KI & Maschinelles Lernen
Training-Cluster-Konnektivität für Deep-Learning-Frameworks
Speichersysteme
Hochgeschwindigkeitsverbindungen für SAN- und NAS-Speicherlösungen
Wettbewerbsdifferenzierung
Der MCP7H50-H002R26 bietet erhebliche Vorteile gegenüber aktiven optischen Kabeln und Kupferlösungen der vorherigen Generation:
- Wirtschaftliche Effizienz: Bietet eine Kostenreduzierung von ca. 35-45 % im Vergleich zu gleichwertigen aktiven optischen Lösungen
- Energieoptimierung: Verbraucht weniger als 0,1 W im Vergleich zu 2-3 W für aktive optische Kabel
- Erhöhte Zuverlässigkeit: Passives Design eliminiert Fehlerquellen, die mit aktiven Komponenten verbunden sind
- Reduzierte Latenz: Elektrische Signalübertragung bietet eine geringere Latenz als optische Konvertierungssysteme
- Umweltsicherheit: LSZH-Mantel und halogenfreie Konstruktion verbessern die Sicherheit der Einrichtung
- Wärmemanagement: Reduzierter Stromverbrauch verringert den Kühlbedarf in dichten Konfigurationen
Support-Dienstleistungen
Mellanox bietet eine umfassende Support-Infrastruktur für den MCP7H50-H002R26:
- 1 Jahr beschränkte Hardware-Garantie, die Material- und Herstellungsfehler abdeckt
- Globales technisches Support-Netzwerk mit Expertenunterstützung für Integrationsherausforderungen
- Kundenspezifische Konfigurationsdienste für groß angelegte Einsatzszenarien
- Standardauftragsabwicklung innerhalb von 2-3 Wochen mit beschleunigten Optionen
- Kompatibilitätsüberprüfungsdienste für heterogene Umgebungen
Häufig gestellte Fragen
Welche maximale Entfernung unterstützt diese DAC-Lösung?
Der MCP7H50-H002R26 ist für Kurzstreckenanwendungen bis zu 3 Metern ausgelegt, was ihn besonders für Rack-Scale- und benachbarte Rack-Konnektivität in Rechenzentrumsumgebungen geeignet macht.
Ist dieses Kabel mit Nicht-Mellanox-Geräten kompatibel?
Obwohl es für Mellanox-Systeme optimiert ist, entspricht diese passive Glasfaserkabel Alternative Industriestandards und ist im Allgemeinen mit Geräten anderer Hersteller kompatibel, die InfiniBand HDR und kompatible QSFP56-Schnittstellen unterstützen.
Welche Wartung ist für diese Kabel erforderlich?
Als passive Lösung erfordert der MCP7H50-H002R26 nur minimale Wartung, abgesehen von einer regelmäßigen Sichtprüfung auf physische Schäden und der Sicherstellung, dass die Anschlüsse sauber und frei von Ablagerungen sind.
Installationsrichtlinien
Um optimale Leistung und Langlebigkeit zu gewährleisten:
- Beachten Sie einen Mindestbiegeradius von 34 mm für Einzelbiegungen und 68 mm für wiederholte Biegungen
- Vermeiden Sie scharfe Biegungen, insbesondere in der Nähe von Anschlussschnittstellen, wo sich die Belastung konzentriert
- Implementieren Sie während der Handhabung und Installation geeignete ESD-Vorsichtsmaßnahmen
- Überprüfen Sie die Kompatibilität mit der Hostsystem-Firmware und den Treibervarianten vor der Bereitstellung
- Arbeiten Sie ausschließlich innerhalb der angegebenen Temperatur (0°C bis 70°C) und Luftfeuchtigkeit (5 % bis 85 %) Bereiche
- Überprüfen Sie die Anschlüsse vor der Installation und während der Wartungszyklen regelmäßig auf Ablagerungen oder Beschädigungen
