Nvidia Cable Mcp4y10-Nxxx Twin-Port 2X400GB/S Osfp auf 2X400GB/S Osfp Passiv Dac Mcp4y10-N002 (980-9IA0I-00N002)
Produktdetails:
| Markenname: | Mellanox |
| Model Number: | MCP4Y10-N002(980-9IA0I-00N002) |
| Dokumentieren: | mcp4y10-nxxx-twin-port-2x40...ns.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Typ: | Optisches Kabel | Leitertyp: | solide |
|---|---|---|---|
| Zertifizierung: | CE, ISO, RoHS, CCC, VDE | Produktionskapazität: | 5000 |
| Abdeckmaterial: | LF (Bleifrei) HF (Halogenfrei) PCB | Materialform: | Runder Draht |
| Spezifikation: | 2m | Herkunft: | Indien / Israel / China |
| Hervorheben: | Passive Dac Mcp4y10-Nxxx,Twin-Port-Nvidia-Kabel,Ausrüstung für die Verarbeitung von Spuren |
||
Produkt-Beschreibung

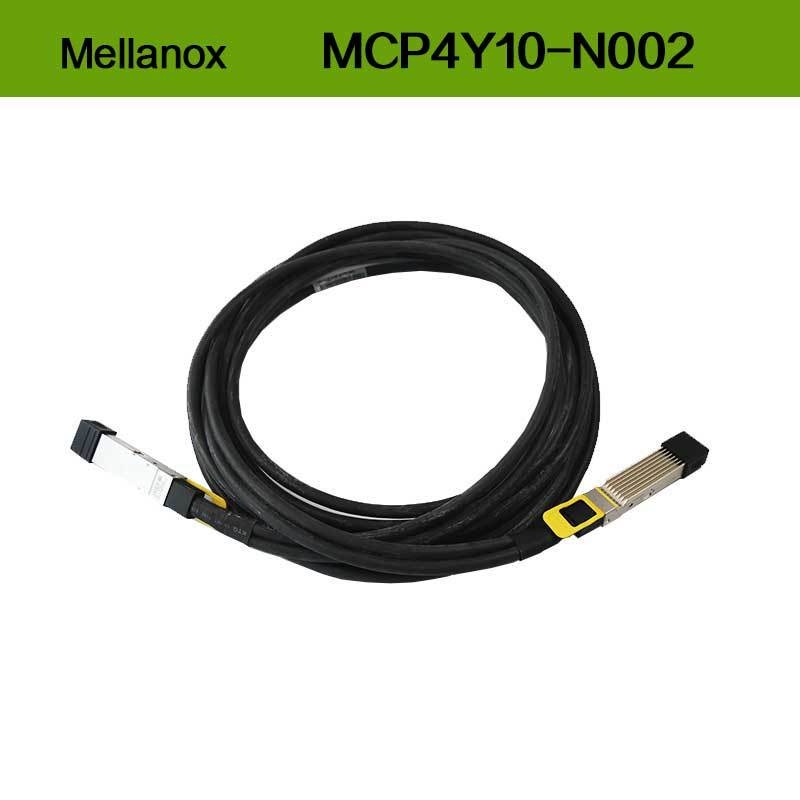

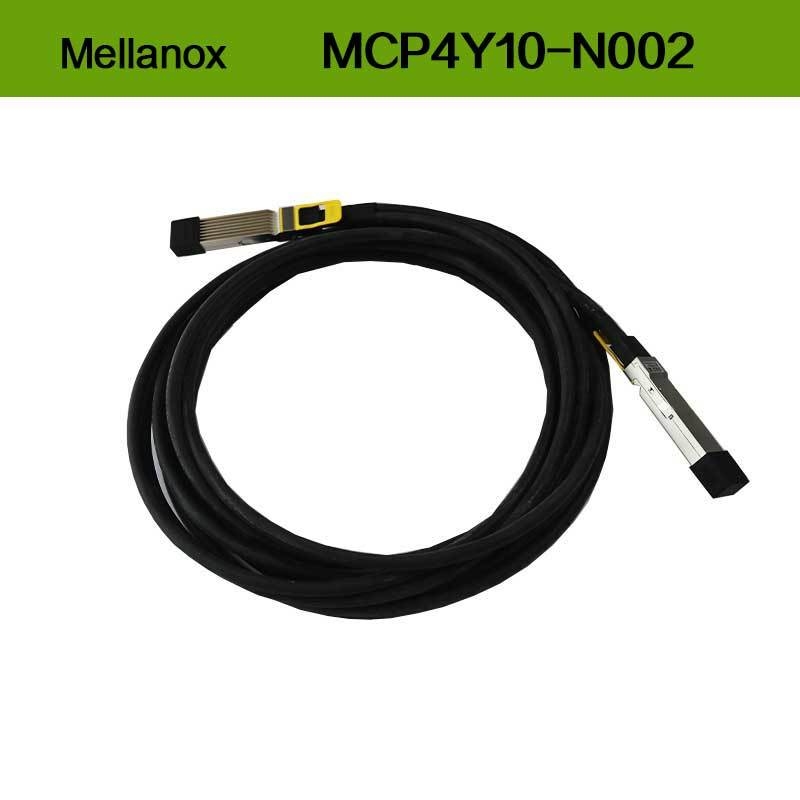

NVIDIA MCP4Y10-N002 Twin-Port OSFP Passives DAC-Kabel
Das NVIDIA MCP4Y10-N002 ist ein hochleistungsfähiges, passives Twin-Port Direct Attach Copper (DAC)-Kabel für die 2x400 Gbit/s Datenübertragung. Es unterstützt sowohl InfiniBand NDR- als auch Ethernet-Protokolle und bietet geringe Latenz, minimalen Stromverbrauch und kostengünstige Konnektivität für moderne Rechenzentren. Dieses Kabel ist ideal für High-Density-Switch-to-Switch- und Switch-to-Server-Anwendungen und gewährleistet zuverlässige Leistung durch strenge Tests und Qualitätssicherung.
MCP4Y10-N002 Hauptmerkmale
- 2x400 Gbit/s Datenrate pro Port unter Verwendung von 8x100G PAM4-Modulation
- Hot-Pluggable OSFP-Steckverbinder mit Optionen für gerippte oder flache Oberseite
- Geringer Stromverbrauch: <0,1 W
- Konform mit SFF-8665-, SFF-8636- und OSFP MSA-Standards
- RoHS-konform mit LSZH (Low Smoke Zero Halogen)-Ummantelung
- Unterstützt InfiniBand NDR und Spectrum-4 Ethernet Auto-Negotiation
MCP4Y10-N002 Technologie
Das Kabel verwendet acht differentielle Kupferpaare pro Port, die jeweils mit 100 Gbit/s mit PAM4-Modulation arbeiten. Es enthält einen EEPROM für intelligentes Gerätemanagement, der Host-Identifikation, Kabeleigenschaften und Diagnosedaten über die SFF-8636 I²C-Schnittstelle bereitstellt. Das Design gewährleistet die Signalintegrität durch Impedanzanpassung und minimale Ausbreitungsverzögerung.
Funktionsweise
Das passive DAC-Kabel überträgt elektrische Signale direkt zwischen OSFP-Ports ohne aktive Komponenten. Jede Lane verwendet differentielle Signalisierung (Tx/Rx-Paare), um Rauschen und Übersprechen zu minimieren. Das Host-System liest den EEPROM, um Kabeltyp, -länge und unterstützte Protokolle zu identifizieren, wodurch eine automatische Konfiguration für den InfiniBand- oder Ethernet-Betrieb ermöglicht wird.
Anwendungen

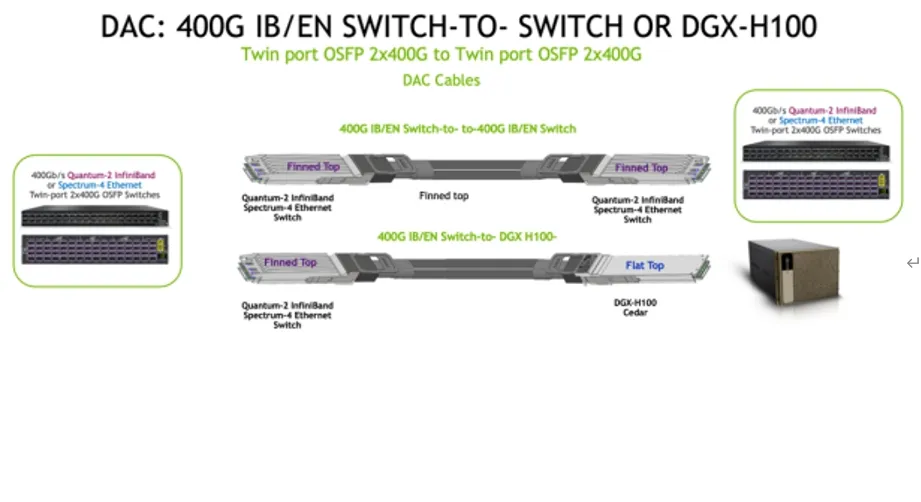

- Switch-to-Switch-Verbindungen in NVIDIA Quantum-2 InfiniBand- und Spectrum-4 Ethernet-Fabrics
- High-Performance Computing (HPC)- und KI-Cluster
- Rechenzentrum Spine-Leaf-Architekturen
- Verbindung von NVIDIA DGX H100-Systemen mit Switches
MCP4Y10-N002 Spezifikationstabelle
| Parameter | Wert |
|---|---|
| Datenrate | 2x400 Gbit/s (800 Gbit/s gesamt) |
| Protokolle | InfiniBand NDR, Ethernet 800GBASE-CR8 |
| Steckverbinder | OSFP (Octal Small Formfactor Pluggable) |
| Kabellänge | 0,5 m, 1 m, 1,5 m, 2 m |
| Stromverbrauch | <0,1 W |
| Betriebstemperatur | 0°C bis 70°C |
| Impedanz | 100Ω ±10% |
MCP4Y10-N002 Bestellinformationen
| Modellnummer | Beschreibung |
|---|---|
| MCP4Y10-N00A | 0,5 m, gerippte Oberseite |
| MCP4Y10-N001 | 1 m, gerippte Oberseite |
| MCP4Y10-N01A | 1,5 m, gerippte Oberseite |
| MCP4Y10-N002 | 2 m, gerippte Oberseite |
| MCP4Y10-N00A-FLT | 0,5 m, flache Oberseite |
| MCP4Y10-N001-FLT | 1 m, flache Oberseite |
Vorteile
- Geringste Latenz und geringster Stromverbrauch im Vergleich zu aktiven optischen Kabeln
- Plug-and-Play-Kompatibilität mit NVIDIA Quantum-2- und Spectrum-4-Systemen
- Hervorragende Signalintegrität mit längenspezifischer Abstimmung
- Robuste Konstruktion mit LSZH-Ummantelung für erhöhte Sicherheit
Service & Support
Wir bieten 24/7 technische Beratung, weltweiten Versand und eine umfassende Garantie. Alle Produkte werden getestet und garantiert, die OEM-Spezifikationen zu erfüllen. Großbestellungen werden mit wettbewerbsfähigen Preisen unterstützt.
FAQ
F: Welche Protokolle unterstützt dieses DAC-Kabel?
A: Es handelt automatisch zwischen InfiniBand NDR und Ethernet (z. B. 800GBASE-CR8).
F: Ist das Kabel hot-pluggable?
A: Ja, die OSFP-Steckverbinder unterstützen Hot-Plugging.
F: Was ist der Mindestbiegeradius?
A: 10x Kabeldurchmesser in der Nähe der Steckverbinder, 5x an anderen Stellen.
Vorsichtsmaßnahmen
- Vermeiden Sie ein Biegen über den angegebenen Radius hinaus, um Schäden zu vermeiden.
- Achten Sie auf ESD-Vorsichtsmaßnahmen während der Handhabung und Installation.
- Betreiben Sie das Gerät innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche.
- Überprüfen Sie die Kompatibilität mit den OSFP-Cages des Host-Geräts.
