Mellanox MAM1Q00A-QSA QSFP+ zu SFP+ Adapter Netzwerkoberflächenwandler
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MAM1Q00A-QSA |
| Dokumentieren: | MAM1Q00A-QSA.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MAM1Q00A-QSA | Form: | Quader |
|---|---|---|---|
| Leistung: | Single 3,3 V Power | Dynamix QSA: | QSFP+ bis SFP+ |
| Betriebstemperatur: | 0 ℃ - 70 ℃ | Technik: | CMIS |
| Technologie: | IB und ETH -Unterstützung | Warenzeichen: | Mellanox |
Produkt-Beschreibung

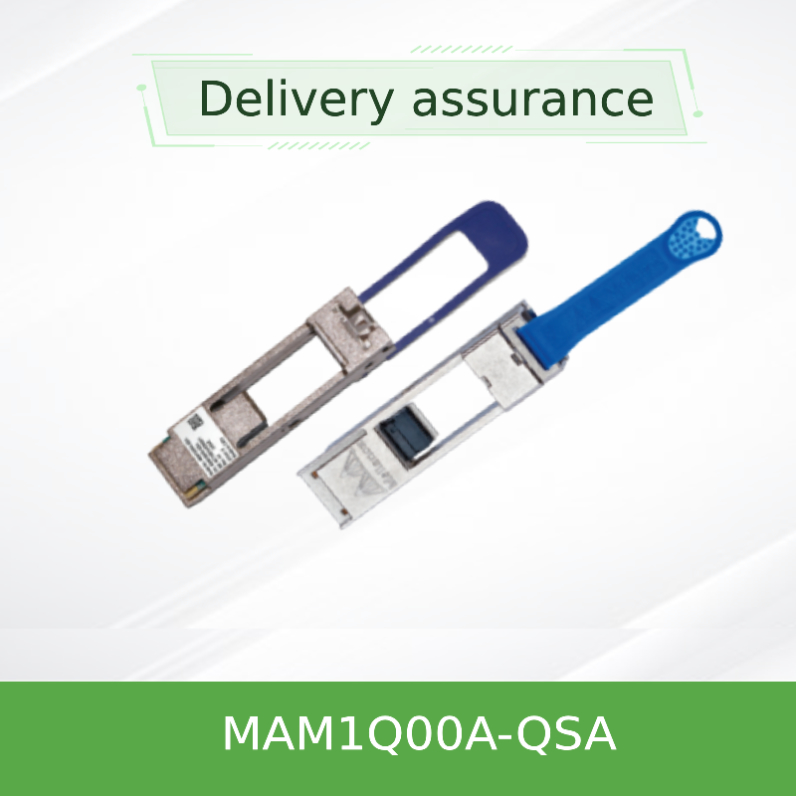

Mellanox MAM1Q00A-QSA DynamiX QSFP+ zu SFP+ Adapter
Konvertierung von Hochleistungs-Netzwerkoberflächen
Der Mellanox DynamiX MAM1Q00A-QSA-Adapter bietet eine nahtlose Verbindung zwischen vierspurigen QSFP+-Ports und einspurigen SFP+-Transceivern oder -Kabeln.Dieser innovative Netzwerkadapter ermöglicht eine kostengünstige Integration verschiedener Netzwerk-Schnittstellen-Technologien bei optimaler Leistung und Zuverlässigkeit.
Kompatibilität zwischen mehreren Anbietern
Funktioniert mit allen großen Anbietern von optischen Modulen und Kupferkabeln
Standards entsprechen
Vollständige Übereinstimmung mit den QSFP+ MSA SFF-8436 und SFP+ MSA SFF-8418/8419
Eigenschaften des Produkts
Spezifikationen
- QSFP+-Formfaktor mit SFP+-Empfänger
- Sicherer Verriegelungsmechanismus für zuverlässige Verbindungen
- Ausgestaltung einer abgestimmten Impedanz (charakteristische Impedanz von 90-110Ω)
- RoHS-konforme Konstruktion
- Architektur mit niedrigem Einsatzverlust
Leistungsmerkmale
- Herstellerunabhängige Interoperabilität
- Direkter Pfad zum SFP-Speicher
- I2C-Verwaltungsschnittstelle gemäß SFF-8636
- Unterstützt 10GbE SFP+ und 1GbE SFP Transceiver
- Registriertes US-Patent #7934,959 Technologie
Technische Normen und Protokolle
Der MAM1Q00A-QSA-Netzwerkadapter implementiert branchenübliche Protokolle, um eine breite Kompatibilität zu gewährleisten:
- Einheitliche Anwendungsbedingungen für die Berechnung der Leistung- Quad Small-Form-Faktor Pluggable Spezifikationskonformität
- SFP+ MSA SFF-8418/8419- Kleine Form-Faktor Plug-in-Mehrquellen-Vereinbarung
- SFF-8636- Management-Schnittstellen-Spezifikation für das Lesen von SFP-Transceiverdaten
- I2C-Verwaltungsschnittstelle- Standardkommunikationsprotokoll für die Geräteverwaltung
- RoHS-Konformität- Erfüllt die Richtlinien zur Beschränkung gefährlicher Stoffe
Funktionsprinzip
Der DynamiX QSA-Adapter fungiert als physikalischer und elektrischer Schnittstellenkonverter zwischen verschiedenen Formfaktoren.während die drei verbleibenden Spuren des QSFP+-Anschlusses nicht verbunden bleibenDiese intelligente Netzwerkkartenlösung gewährleistet die Signalintegrität durch ein passendes Impedanzdesign und einen minimalen Einsatzverlust.
Der Adapter ermöglicht einen direkten Zugriff auf den Speicher des angeschlossenen SFP-Transceivers über die I2C-Verwaltungsschnittstelle und ermöglicht eine vollständige Kompatibilität mit bestehenden Managementsystemen und Netzwerk-Schnittstellenkarten.Dieser Ansatz stellt sicher, dass der angeschlossene SFP+-Transceiver oder Kabel so funktioniert, als wäre er direkt an einen nativen SFP+-Port angeschlossen.
Anwendungsszenarien
Migration von Rechenzentren
40GbE-QSFP+-Switch-Ports während der Infrastruktur-Upgrades an 10GbE-Server-NIC-SFP+-Ports anschließen, wodurch ein flexibler Übergangspfad zur Netzwerkkarte bereitgestellt wird.
Integration von mehreren Lieferanten
Ermöglichen der Anbindung zwischen Geräten verschiedener Hersteller, bei denen die Porttypen nicht übereinstimmen, und dienen als universelle Netzwerkadapterlösung.
Technische Spezifikation
Leitfaden für die Modellauswahl
Wettbewerbsvorteile
Allgemeine Vereinbarkeit
Im Gegensatz zu herstellerspezifischen Lösungen funktioniert dieser Netzwerkadapter mit allen großen Herstellern von optischen Modulen und Kupferkabeln.Bereitstellung beispielloser Flexibilität in Umgebungen mit gemischten Lieferanten.
Nachgewiesene Zuverlässigkeit
Mit registrierter Patenttechnologie und umfassenden Tests bietet dieser Netzwerkkartenadapter eine gleichbleibende Leistung und Langlebigkeit in anspruchsvollen Netzwerkumgebungen.
Service und Unterstützung
- Gewährleistung:Einjährige begrenzte Hardwaregarantie für die Reparatur oder den Austausch von Teilen
- Verfügbarkeit:Vorräte mit sofortiger Versandfähigkeit
- Technische Unterstützung:Umfassende Beratung vor dem Verkauf und technische Unterstützung nach dem Verkauf
- Qualitätssicherung:Gründliche Prüfung zur Erfüllung strenger Qualitätsanforderungen vor dem Versand
- Rückgaberecht:30-Tage-Zufriedenheitsgarantie mit einfachem Rückgabeverfahren
Häufig gestellte Fragen
Welche Arten von Transceivern sind mit dem MAM1Q00A-QSA kompatibel?
Der Adapter unterstützt sowohl 10GbE SFP+ als auch 1GbE SFP Transceiver, die der Small Form-Factor Pluggable (SFP) Transceiver Multi-source Agreement (MSA) entsprechen.Es ist herstellerunabhängig und arbeitet mit allen großen Herstellern von optischen Modulen.
Kann dieser Adapter mit Kupferkabeln verwendet werden?
Ja, der MAM1Q00A-QSA unterstützt sowohl optische Transceiver als auch Kupferkabel (DAC) mit SFP+-Anschlüssen, was ihn zu einem vielseitigen Netzwerkkartenzubehör für verschiedene Anschlussanforderungen macht.
Was ist der Unterschied zwischen Standard- und erweiterten Temperaturmodellen?
Die Standard-MAM1Q00A-QSA arbeitet von 0°C bis 70°C, während die erweiterte Version von MAM1Q00A-QSA_E Temperaturen von -10°C bis 85°C unterstützt.für industrielle Anwendungen und raue Umgebungen geeignet.
Benötigt der Adapter spezielle Treiber oder Konfigurationen?
Nein, der Adapter ist völlig passiv und erfordert keine Treiber oder Konfiguration.
Installations- und Betriebsanweisungen
Wichtige Überlegungen
- Stellen Sie sicher, dass die Abmessung der SFP+/SFP-Koppelkarte A10 (Länge des Bauteil-/Soldermasken-Ausschließbereichs) größer als 6,0 mm ist, um Schäden beim Einlegen zu vermeiden.
- Versuchen Sie nicht, SFP-Transceiver auf den Kopf zu stellen, da dies den Adapterbehälter beschädigen kann
- Überprüfung der Kompatibilität mit bestimmten Schalt- und Netzwerk-Schnittstellenkartenmodellen vor der Bereitstellung
- Beibehalten der Betriebsbedingungen innerhalb der angegebenen Temperatur- und Luftfeuchtigkeitsbereiche
- Bei der Installation und Handhabung geeignete ESD-Vorsichtsmaßnahmen treffen
- Für längere Temperaturanwendungen wählen Sie die speziell für raue Umgebungen entwickelte Variante MAM1Q00A-QSA_E
