NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Faserkabel 400G NDR/Ethernet Typ B Crossover für OSFP-Switches
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E20-N010 |
| Dokumentieren: | MFP7E20-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MFP7E20-N010 | Materialform: | Runder Draht |
|---|---|---|---|
| Erlaubte Zugfestigkeit: | 1000n <10000n | Zertifizierung: | RoHS, CE, ISO9001, VDE, CCC |
| Scheidematerial: | PVC | Länge: | 10 m |
| Datenrate: | 400 GB/s | Herkunft: | Indien / Israel / China |
| Hervorheben: | NVIDIA 10m Multimode Faserkabel,400G Ethernet MPO-12-Faserkabel,OSFP-Schalter für Crossover-Faserkabel |
||
Produkt-Beschreibung

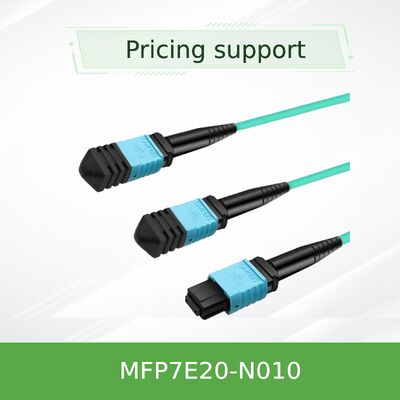

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Faserkabel
400G NDR/Ethernet-Crossover Typ B für OSFP-Switches
Kritische Leistungsvorteile
- Optimiert für 400G-NDR-Netzwerke:Konzipiert zur Bereitstellung vollständiger Bandbreite für 400GbE- und NDR-InfiniBand-Infrastrukturen der nächsten Generation
- Premium Signalintegrität:MPO-12/APC-Anschlüsse mit 8-Grad-Winkelpolishing erzielen einen hohen Rücklaufverlust (≥35 dB)
- Plug-and-Play-Crossover-Konstruktion:Fabrikkabel des Typs B ermöglicht eine direkte Verbindung zwischen Transceivern
- Dauerhafter und sicherer Bau:Flexible LSZH-Jacke in Wasserfarbe mit Riser-Rated-Sicherheit (OFNR)
- Zertifizierte Ökosystemkompatibilität:Vollständig getestet für NVIDIA Mellanox Ökosystem einschließlich Switches und ConnectX-7 Lösungen
Produktübersicht
Das NVIDIA MFP7E20-N010 ist ein 10-Meter-passives Multimode-Glasfaserkabel mit MPO-12/APC-Anschlüssen, das als Typ-B-Crossover konfiguriert ist.Speziell für die Verbindung von 400G NDR- und Ethernet-Transceivern in modernen Switches entwickelt, Netzwerkadapter und DPUs.
Kernmerkmale des Erzeugnisses
- Schnittstelle:Zwei MPO-12/APC (weiblich), winkelpolierte Stecker
- Kabellänge:10 Meter
- Spezifikation der Faser:50/125 μm Multimode OM4 (Aquajacke)
- Aktive Kanäle:8 Fasern (4 für Übertragung, 4 für Empfang)
- Anschluss:Typ B (Crossover)
- Optische Leistung:Einfügungsverlust ≤ 0,354 dB; Rücklaufverlust ≥ 35 dB
- Körperlicher Aufbau:3Durchmesser von 0,0 mm, Mindestbiegungsradius von 30 mm
Technische Normen und Konformität
Die fortschrittliche optische Technik gewährleistet Leistung in anspruchsvollen Umgebungen mit MPO-12/APC-Konnektoren, die die Reflexionsfähigkeit bei 400G-Geschwindigkeiten minimieren.
- Anschlussstandard:IEC 61754-7 (MPO-Familie)
- Leistung und Zuverlässigkeit:Telcordia GR-1435
- Lasersicherheit:Klasse I nach IEC 60825-1 und FDA 21 CFR 1040
- Sicherheitsgenehmigungen:CB-System, cTUVus, CE-Kennzeichnung
- EMV-Konformität:Die in Absatz 1 genannten Angaben sind zu beachten, sofern sie in Anhang I der Verordnung (EG) Nr. 1907/2006 enthalten sind.
Funktionsprinzip
Die Typ-B-Crossover-Topologie sorgt dafür, dass die Sende- (Tx) -Lasern eines Transceivers perfekt mit den Empfangs- (Rx) -Fotodetektoren auf dem angeschlossenen Gerät ausgerichtet sind.APC-Polarstreuer reflektiert Licht weg von der Quelle, wobei die Signalklarheit gewahrt bleibt.
Primäre Einsatzszenarien
- Anbindung innerhalb des Racks:Schalter für die Verbindung von oberen Schaltfeldern oder Schalter für die Verbindung von Hochleistungsservern
- Hochdichte-Rechencluster:Formieren von Gewebe zwischen GPU-Servern und NVLink-Switches in KI/HPC-Umgebungen
- Speicherbereichsnetze (SAN):Anschluss von Speicher-Arrays an Schaltfasern im Flash-Speicher
- Netzwerkrandaggregation:Konsolidierte Racks am Netzwerkrand, die 400G-Leistung erfordern
Ausführliche Angaben
| Parameter | Spezifikation |
|---|---|
| Produktmodell | MFP7E20-N010 |
| Beschreibung | MPO12/APC zu MPO12/APC, Multimodefaserkabel |
| Länge | 10 Meter |
| Fasertyp / Farbe der Jacke | OM4 Multimode / Aqua |
| Typ des Steckers | MPO-12, Angled Polish (APC), weiblich |
| Unterstützung der maximalen Datenrate | 400 Gb/s pro Port (NDR/400GbE) |
| Einsetzungsverlust (maximal) | ≤ 0,354 dB |
| Rückkehrverlust (Min) | ≥ 35 dB |
Verfügbare Längenvarianten
| Nummer des Bestellteils | Länge | Am besten für |
|---|---|---|
| MFP7E20-N003 | 3 m | Ultra-kurze Reichweite innerhalb desselben Fahrwerks |
| MFP7E20-N010 | 10 m | Anschlüsse innerhalb des Racks und anliegende Anschlüsse |
| MFP7E20-N020 | 20 m | Erweiterte Reichweite innerhalb der Zeile |
| MFP7E20-N030 | 30 m | Maximale OM4-Reichweite für 400G NDR |
Wettbewerbsvorteile
- Optimiert für das NDR-Ökosystem:Speziell für NVIDIAs NDR-Plattform abgestimmt und getestet
- Überlegene optische Qualität:APC Polish bietet überlegenen Rücklaufverlust gegenüber UPC-Anschlüssen
- Zuverlässigkeit bereit zum Einsatz:Fabrik mit überprüften Leistungsindikatoren geprüft
- Zukunftssicheres Design:Unterstützt aktuelle 400G-Standards und zukünftige Geschwindigkeitsfortschritte
- Verbesserte Datencentersicherheit:LSZH-Weste begrenzt die toxische Rauchemission bei Brand
Service und Unterstützung
Eine umfassende Supportstruktur sorgt für den erfolgreichen Einsatz mit NVIDIA-Standardgarantie, schneller Lieferung aus umfangreichem Inventar und spezieller technischer Expertise.
Häufig gestellte Fragen
Kann ich dieses Kabel verwenden, um einen 400G OSFP-Switchanschluss mit zwei separaten 200G QSFP56-Serveranschlüssen zu verbinden?
Nein, dies ist ein Punkt-zu-Punkt-Kabel, für die Ausbreitungskonfigurationen sind spezielle MPO-zu-2xQSFP56-Kabel erforderlich.
Nein, dies ist ein Punkt-zu-Punkt-Kabel, für die Ausbreitungskonfigurationen sind spezielle MPO-zu-2xQSFP56-Kabel erforderlich.
Sind die Steckverbinder vor der Montage zu reinigen?
Verunreinigung ist die Hauptursache für Optikversagen.
Verunreinigung ist die Hauptursache für Optikversagen.
Installations- und Handhabungsrichtlinien
Anmerkung:Die Einhaltung dieser Vorsichtsmaßnahmen gewährleistet eine optimale Leistungsfähigkeit und Langlebigkeit.
- Überprüfung der Kompatibilität:Bestätigen Sie, dass die Transceiver MPO-12/APC-Schnittstellen verwenden
- Umweltgrenzwerte:Betrieb innerhalb des Temperaturbereichs von 0°C bis 70°C
- Bewegungsradiusmanagement:Niemals einen Radius von mehr als 30 mm verbiegen
- ESD-Bewusstsein:Verwenden Sie beim Umgang mit Transceivern einen ESD-Armband
- Regulierter Gebrauch:Digitale Geräte der Klasse A für kommerzielle Zwecke
