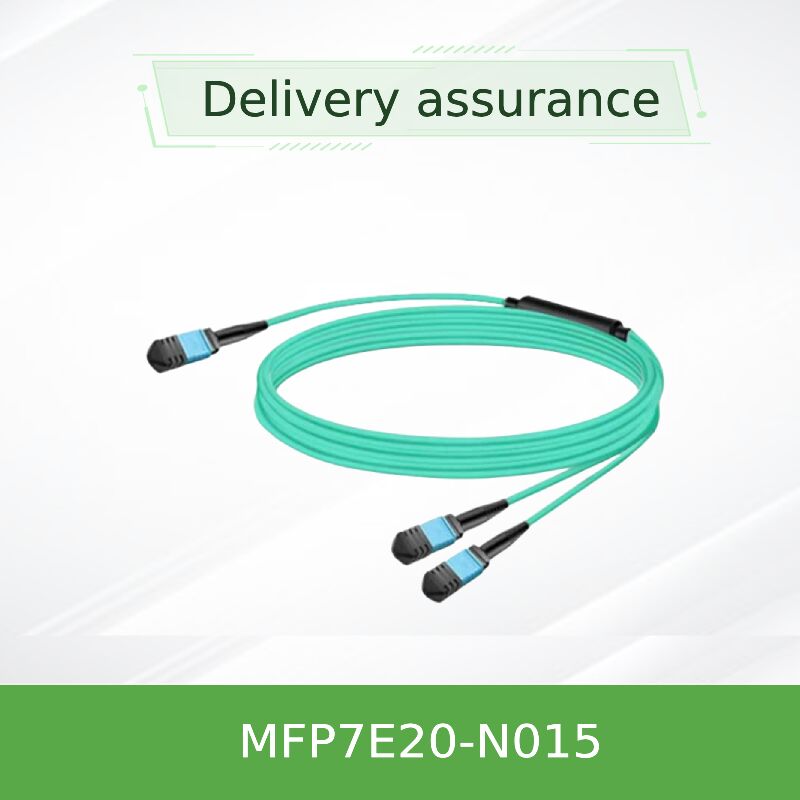

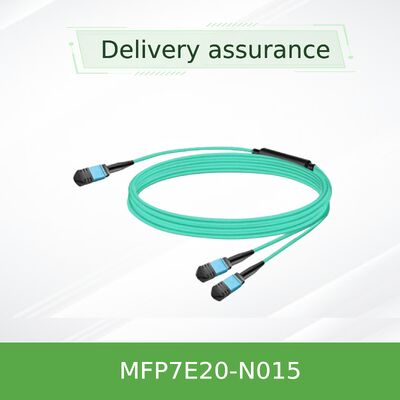

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Fasersplitterkabel für die Breakout-Konnektivität von 400G/NDR-Rechenzentren
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E20-N015 |
| Dokumentieren: | MFP7E20-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MFP7E20-N015 | Materialform: | Runder Draht |
|---|---|---|---|
| Erlaubte Zugfestigkeit: | 1000n <10000n | Zertifizierung: | RoHS, CE, ISO9001, VDE, CCC |
| Scheidematerial: | PVC | Länge: | 15 m |
| Datenrate: | 400 GB/s | Herkunft: | Indien / Israel / China |
| Hervorheben: | NVIDIA 15m MPO-Fasersplitterkabel,400G-Datenzentrumsbreakout-Kabel,NDR-Fasersplitter mit Garantie |
||
Produkt-Beschreibung
Optimieren Sie Ihre Hochgeschwindigkeits-Netzwerk-Portdichte mit der NVIDIAMFP7E20-N015, ein 15-Meter-passives optisches Splitterkabel. Diese Lösung bricht eine einzige 800G-fähige OSFP-Schnittstelle in zwei unabhängige 400G-Verbindungen,direkt mit Geräten wie NVIDIA ConnectX-7 Netzwerkadaptern und BlueField-3 DPUs verbunden. Mit Verlust-Low-MPO-12/APC-Anschlüssen, einer flexiblen LSZH-Jacke und einem Typ-B-Kreuz-Design liefert es zuverlässige,Hochleistungs-Konnektivität für anspruchsvolle 400GbE- und NDR-InfiniBand-Rechenzentrumsumgebungen.
Das NVIDIA MFP7E20-N015 ist ein hergestelltes Multimode-Glasfaserkabel, das für Netzwerkarchitekturen mit hoher Dichte und hoher Bandbreite entwickelt wurde.mit einem einzigen Schaltanschluss mit hohem Radix zwei nachgelagerte Endpunkte bedienenDies ist für den Aufbau kostengünstiger und skalierbarer Spine-Leaf-Netzwerke, AI/ML-Cluster und Speicher-Backbones unerlässlich, bei denen die Maximierung des Switch-Port-Nutzens von größter Bedeutung ist.Das Kabel ist Teil eines zertifizierten Ökosystems für die leistungsstarken Netzwerklösungen von NVIDIA.
- Ausbruchkonfiguration:1xMPO-12 bis 2xMPO-12 Splitter-Topologie für die Port-Multiplikation.
- Hochgeschwindigkeitsunterstützung:Entwickelt für 400 Gigabit Ethernet und NDR (400G) InfiniBand Protokolle.
- Premium-Anschlüsse:MPO-12-Anschlüsse mit 8°-Winkel-Physikalischem Kontakt (APC) polst, um optische Rückspiegelung (≥35 dB RL) zu minimieren.
- Direktverbindung:Implementiert eine Faserkarte des Typs B (Kreuzung), die eine direkte Verbindung zwischen Transceivern ermöglicht.
- Dauerhafter und sicherer Bau:Es verfügt über eine flexible LSZH-OFNR-Jacke in Wasserfarbe, die flammschutzfähig und raucharm ist.
- Qualitätssicherung:Hergestellt in Übereinstimmung mit den Normen IEC 61754-7 und Telcordia GR-1435 zur Gewährleistung der Zuverlässigkeit.
Dieses Kabel integriert bewährte optische und mechanische Technologien zur Gewährleistung von Interoperabilität und Leistung:
- Fiber:50/125μm OM4 Multimode (für eine Länge von 15 m)
- Anschluss:MPO-12 nach IEC 61754-7
- Polnisch:APC (Winkelkörperkontakt)
- Topologie:Typ B (Kreuzung)
- Einfügungsverlust:≤ 0,356 dB (nach Formel: 0,35 + 0,0004*L)
- Rückkehrverlust:≥ 35 dB
- Maximaler Kanalbereich:bis zu 50 m (mit Patch-Panels)
- Betriebstemperatur:0°C bis 70°C
- Lasersicherheit:Klasse 1 (IEC 60825-1, CDRH)
- - Ja. - Ja.LSZH (Low Smoke Zero Halogen), OFNR
- EMV/Sicherheit:CE, FCC Klasse A, cTUVus
- Protokollunterstützung:Ethernet, InfiniBand und NVLink
Das Kabel fungiert als passiver optischer Splitter. Der einzelne "Root"-MPO-Anschluss verbindet sich mit einem OSFP-Transceiver in einem Switch (z. B. NVIDIA MMA4Z00-NS).Dieser Transceiver liefert ein zusammengefaßtes 800G-Signal über 8 optische SpurenInnerhalb der Kabelansammlung sind diese 8 aktiven Fasern physikalisch in zwei verschiedene Gruppen von jeweils 4 Fasern aufgeteilt.Diese Blattenden werden in Standard-Single-Port 400G OSFP- oder QSFP112-Transceiver angeschlossen, die in Servern oder Speichergeräten untergebracht sind. DieTyp B-Kreuzleitungist kritisch: es stellt sicher, dass sich die Sendebahn (Tx) von Pinn 1 auf dem Switch-Transceiver korrekt mit der Empfangsstraße (Rx) auf Pinn 12 des Server-Transceivers ausrichtet und umgekehrt,die eine Full-Duplex-Kommunikation ohne externe Cross-Connect-Module ermöglicht.
- Aggregation des Rechenzentrums:Anbindung von Spine-/Aggregation-Switches mit hoher Kapazität (mit 800G-Ports) an mehrere Top-of-Rack-Switches oder Hochleistungsserver.
- KI und Hochleistungsrechner:Bereitstellung einer dichten Konnektivität von Netzwerk-Switches zu Rechenknotenpunkten mit 400GNetzwerkkarten(wie ConnectX-7) in GPU-Clustern für verteiltes Training und Simulation.
- Hyperkonvergierte und Speichernetzwerke:Erleichterung von Hochbandbreiten-Verbindungen für NVMe-over-Fabrics (NVMe-oF) -Einsätze zwischen Speicherarrays und Rechenservern.
- Cloud-Infrastruktur:Einsatz in Hyper-Umgebungen zur Optimierung der Kosten pro Port und der Kabeldichte innerhalb von Racks.
- Netzwerk-Schnittstellenkartenverbindung:Ein Schalterport ermöglicht die Verbindung zu zwei Servern mit jeweils einer leistungsstarkenNIC-Karte, wodurch die Verbindungsdichte verdoppelt wird.
| Kategorie der Parameter | Einzelheiten der Spezifikation für MFP7E20-N015 |
|---|---|
| Identifizierung des Produkts | NVIDIA MFP7E20-N015 |
| Kabelfunktion und Topologie | Passiv 1:2 Splitter, 1xMPO-12/APC bis 2xMPO-12/APC |
| Gesamtlänge | 15.0 Meter (Toleranz: +0,3m / -0m) |
| Spezifikation der Faser | 50/125 μm Multimode mit eingestuftem Index, OM4 |
| Aktive Faserzahl | 8 Fasern (4 senden, 4 empfangen) |
| Anschlussart und Polsterung | MPO-12, weiblicher Körperkontakt im Winkel (APC) |
| Kabelschema | Typ B (Kreuzung) |
| Kabeldurchmesser | 3.0 mm ± 0,2 mm |
| Material und Farbe der Jacke | Niedrigrauchhalogen (LSZH), mit OFNR-Klassifizierung, Aqua |
| Mindestbiegungsradius | 30 mm (1,2 Zoll) |
| Betriebstemperatur | 0°C bis 70°C |
| Speichertemperatur | -40°C bis 85°C |
| Luftfeuchtigkeit | 10% bis 85% RH (nicht kondensierend) |
| Kompatible Empfänger | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
Andere verfügbare Längen der Baureihe MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Maximale Hafenwirksamkeit:Verdoppelt die Anzahl der Serververbindungen pro Switch-Port im Vergleich zur Standardkabelung, reduziert die Kosten pro Port und verbessert die Rackdichte.
- Garantierte Signalintegrität:Fabrikterminal-APC-Konnektoren gewährleisten einen durchweg niedrigen Einsatzverlust und einen hohen Rücklaufverlust, was für einen fehlerfreien Betrieb in PAM4-basierten 400G-Verbindungen entscheidend ist.
- Ökosystemsicherung:Als echte NVIDIA-Komponente wird sie auf nahtlose Interoperabilität innerhalb des NVIDIA-Netzwerk-Ökosystems getestet und validiert, einschließlich Switches, Transceiver undNetzwerkkarten.
- Bereitschaft zur Installation:Mit Schutzstaubkappen ausgestattet und ohne Feldschließung, so dass ein schneller, fehlerfreier Einsatz möglich ist.
- Verbessertes Sicherheitsprofil:Das LSZH-Mittel verbessert die Sicherheit in geschlossenen Umgebungen von Rechenzentren, indem es die toxischen Rauchemissionen bei Brandszenarien reduziert.
- Produktgarantie:Dieses Kabel ist unter die NVIDIA-Standardgarantie für passive optische Komponenten erfasst.
- Inventar und Logistik:Wir halten MFP7E20-N015 für schnelle Auftragsabwicklung und zuverlässige Lieferung auf Lager.
- Technische Beratung:Unser Team bietet vor dem Verkauf technische Anleitungen zur Kabellauswahl, Kompatibilität und Netzwerkgestaltung für Ihre 400G/NDR-Infrastruktur.
- Unterstützung nach dem Verkauf:Unterstützung bei der Installation bewährter Verfahren und bei der Fehlerbehebung bei Verbindungsproblemen ist verfügbar.
F: Kann ich jetzt ein Blatt dieses Splitterkabels benutzen und das zweite Blatt später anschließen?
A: Ja, das gestaltet man so, man kann einen Server sofort anschließen und den anderen mit seiner Staubkappe geschützten Blattschalter bis zum zweiten Server schließen.Stellen Sie sicher, dass der angeschlossene Transceiver auf der Schalterseite unterstützt die Verbindung mit nur einem Pfad aktiv, was typischerweise der Fall ist.
F: Ist dieses Kabel mit 200G QSFP56 Transceivern kompatibel?
A: Die physikalischen Anschlüsse des Kabels (MPO-12/APC) sind kompatibel, wenn der QSFP56-Transceiver einen MPO-12/APC-Empfänger verwendet und für 200G-SR4 oder ähnliche Multimode-Betrieb konzipiert ist.die Splitterfunktion ist für die Brechung eines 800G/400G Signals optimiertFür eine native 200G-Verbindung ist in der Regel ein nicht-splitter-Duplexkabel geeigneter.
F: Wie reinige ich die MPO-Anschlüsse an diesem Kabel?
A: Verwenden Sie ein spezielles, flüssigkeitsfreies MPO-Konnektorreinigungswerkzeug oder eine Kassette. Verwenden Sie niemals Druckluft allein, da diese Verunreinigungen weiter in die Schraube treibt.Einfügen Sie das Reinigungsmittel sanft in die Verbindung Endfläche, abwischen und vor der Paarung mit einem Fasermikroskop untersuchen.
F: Was passiert, wenn ich dies versehentlich an einen MPO-UPC-Anschluss anschließe?
A:Erzwingen Sie die Verbindung nicht.MPO-APC- und MPO-UPC-Anschlüsse haben unterschiedliche physikalische Schlüssel- und Polierwinkel.Der Versuch, sie zu paaren, kann dauerhafte körperliche Schäden an den Keramik-Ferrule-Enden sowohl am Kabel als auch am Sender verursachen, was zu einem hohen optischen Verlust führt und einen Ersatz erfordert.
- Überprüfung der Kompatibilität:Vor der Installation ist zu überprüfen, ob alle Transceiver und Patch-Panels in der Verbindung fürMPO-12/APCVerbindungen, nicht UPC.
- Vorinstallationsreinigung:Die Kabelverbindungsschrauben und die Empfängerbehälter müssen vor dem Paarungstest immer mit zugelassenen Werkzeugen überprüft und gereinigt werden, um Verunreinigungsfehler zu vermeiden.
- Bewegungsradiusmanagement:Vermeiden Sie beim Routen scharfe Kurven oder Kurven und halten Sie einen Mindestkurvradius von30 mm (1,2 Zoll)an allen Stellen entlang des Kabels, um Verlust oder Bruch der Fasern durch Mikrobindung zu verhindern.
- Umweltgrenzwerte:Installieren oder bedienen Sie das Kabel nicht in Umgebungen außerhalb des angegebenen Temperaturbereichs (0°C bis 70°C) und Luftfeuchtigkeitbereichs (10% bis 85% RH).
- Richtige Einfügung/Entfernung:Verwenden Sie den Schließmechanismus auf der Verbindungshülle zum Einsetzen und Entfernen, und ziehen Sie niemals direkt an der Kabelkappe, um die Verbindung zu trennen, da dies die inneren Fasern beschädigen kann.
- ESD-Bewusstsein:Das Kabel selbst ist zwar nicht ESD-empfindlich, aber die Transceiver, an die es angeschlossen wird, sind es.Geerdete Arbeitsflächen) bei der Handhabung von Transceivern während der Kabelinstallation.
