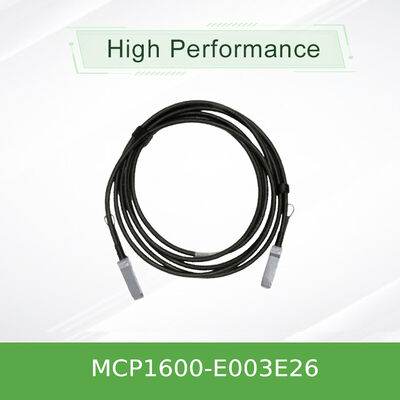

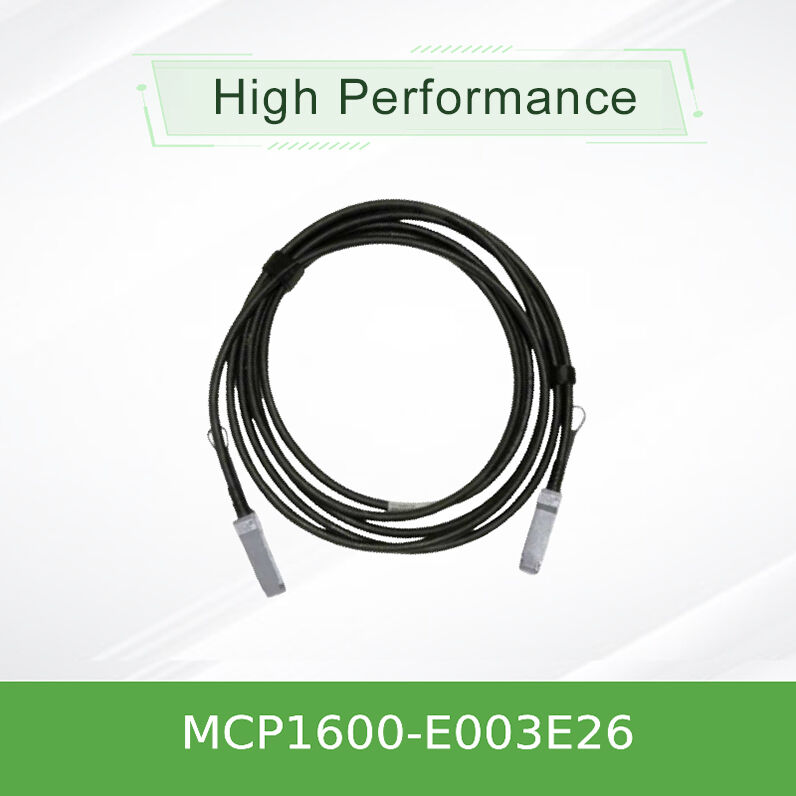

Mellanox MCP1600-E003E26 100Gb/s QSFP28 direkt angeschlossenes Kupferkabel
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E003E26 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | Mellanox-QSFP28-Kabel mit einer Geschwindigkeit von 100 Gb/s,Direkte Verbindung mit Kupferkabel mit Garantie,DAC-Kabel von Mellanox MCP1600-E003E26 |
||
Produkt-Beschreibung
Mellanox MCP1600-E003E26 100 Gbit/s QSFP28 Direct Attach Copper Kabel
Hochleistungsfähiges passives Direct Attach Copper (DAC)-Kabel, das für 100 Gbit/s InfiniBand EDR- und Ethernet-Anwendungen entwickelt wurde und zuverlässige Konnektivität mit geringer Latenz für Rechenzentrumsumgebungen bietet.
Hauptmerkmale
- Hochgeschwindigkeits-Datenrate: Unterstützt aggregierte Datenraten von bis zu 100 Gbit/s (4x25 Gbit/s Lanes)
- Passiv & energieeffizient: Benötigt kein Signal-Retiming und verbraucht weniger als 0,1 W
- Hot-Pluggable: Sicheres Einsetzen und Entfernen ohne Herunterfahren der Systeme
- Hervorragende Signalintegrität: Bitfehlerrate (BER) besser als 10⁻¹⁵ mit Mellanox-Systemen
- Langlebig & umweltfreundlich: LSZH-Mantel und bleifreie, halogenfreie Leiterplatte
- Umfassendes Management: Integrierter EEPROM mit SFF-8636-konformer I²C-Schnittstelle
Technologie & Standards
Konform mit SFF-8685 (QSFP28-Formfaktor) und SFF-8636 (Management). Entwickelt für 100 Gbit/s InfiniBand EDR- und 100GbE Ethernet-Protokolle mit kontrollierter 100Ω differentieller Impedanz für optimale Signalintegrität.
Anwendungsszenarien
Ideal für Hochleistungsrechnen, Enterprise-Rechenzentren, Cloud-Infrastruktur und Storage Area Networks:
- Verbinden von Top-of-Rack-Switches mit Leaf- oder Spine-Switches
- Verbinden von Servern mit Mellanox ConnectX-4/5-Adaptern mit EDR-Switches
- Aufbau von Hochbandbreiten-Clustern für KI und maschinelles Lernen
- Herstellen von Kurzstreckenverbindungen innerhalb oder zwischen benachbarten Racks
Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell / Alias | MCP1600-E003E26 (mq9700) |
| Schnittstelle / Formfaktor | QSFP28 zu QSFP28 |
| Datenrate | 100 Gbit/s (4x25 Gbit/s) |
| Kabeltyp | Passives Direct Attach Copper (DAC) |
| Länge | 3 Meter |
| Drahtstärke (AWG) | 26 AWG |
| Betriebstemperatur | 0°C bis 70°C |
| Stromverbrauch | < 0,1 W |
| Kompatibilität | InfiniBand EDR, 100GbE; Mellanox Switches & Adapter |
Produktfamilie
| Teilenummer | Länge | AWG | Kabeldurchmesser |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | 7,1 mm |
| MCP1600-E001E30 | 1 m | 30 | 7,1 mm |
| MCP1600-E01AE30 | 1,5 m | 30 | 7,1 mm |
| MCP1600-E002E30 | 2 m | 30 | 7,1 mm |
| MCP1600-E003E26 | 3 m | 26 | 9,4 mm |
| MCP1600-E004E26 | 4 m | 26 | 9,4 mm |
| MCP1600-E005E26 | 5 m | 26 | 9,4 mm |
Vorteile
- Kosteneinsparungen: Geringerer Kaufpreis pro Port
- Energieeffizienz: Nahezu keine Stromaufnahme reduziert die Betriebskosten
- Geringe Latenz: Passive Übertragung gewährleistet minimale Signalverzögerung
- Robustheit & Einfachheit: Keine empfindliche Optik, einfachere Bereitstellung
- Garantierte Leistung: Strenge Tests gewährleisten Zuverlässigkeit
Service & Support
Unterstützt durch eine 1-jährige beschränkte Hardware-Garantie mit umfassenden Supportleistungen:
- Schnelle Lieferung: Großer Bestand für schnelle Auftragsabwicklung
- 24/7 Technische Beratung: Expertenunterstützung für die Integration
- Globale Lieferkette: Konstante Verfügbarkeit von Originalprodukten
Häufig gestellte Fragen
F: Ist dieses Kabel mit Nicht-Mellanox-Switches kompatibel?
A: Obwohl es für optimale Leistung mit Mellanox-Geräten entwickelt wurde, kann es mit kompatiblen Ports anderer Hersteller funktionieren. Die volle Funktionalität ist nur mit Mellanox-Systemen gewährleistet.
F: Was ist die maximal zuverlässige Entfernung für dieses passive DAC?
A: Das 3m-Modell ist zuverlässig für Verbindungen innerhalb des Racks und in benachbarten Racks. Für größere Entfernungen werden aktive optische Lösungen empfohlen.
F: Benötigt das Kabel Treiber oder eine Softwarekonfiguration?
A: Nein. Es ist eine Plug-and-Play-Passive Komponente, die sich automatisch über EEPROM konfiguriert.
F: Worauf bezieht sich der Alias mq9700?
A: mq9700 ist eine alternative Produktkennung, die für dieses spezifische 3m Mellanox QSFP28 DAC-Kabel verwendet wird.
Handhabungsrichtlinien
- Biegeradius: Mindestbiegeradius ≥47 mm und wiederholter Biegeradius ≥94 mm einhalten
- Betriebsumgebung: 0°C bis 70°C, 5-85 % relative Luftfeuchtigkeit, nicht kondensierend
- Elektrostatische Entladung (ESD): Mit Standard-ESD-Vorsichtsmaßnahmen handhaben
- Kompatibilitätsprüfung: Vor dem Kauf die Kompatibilität des Switch-/Netzwerkkartenports bestätigen
- Installation: Volles Einsetzen und sicheres Einrasten des Riegels gewährleisten
