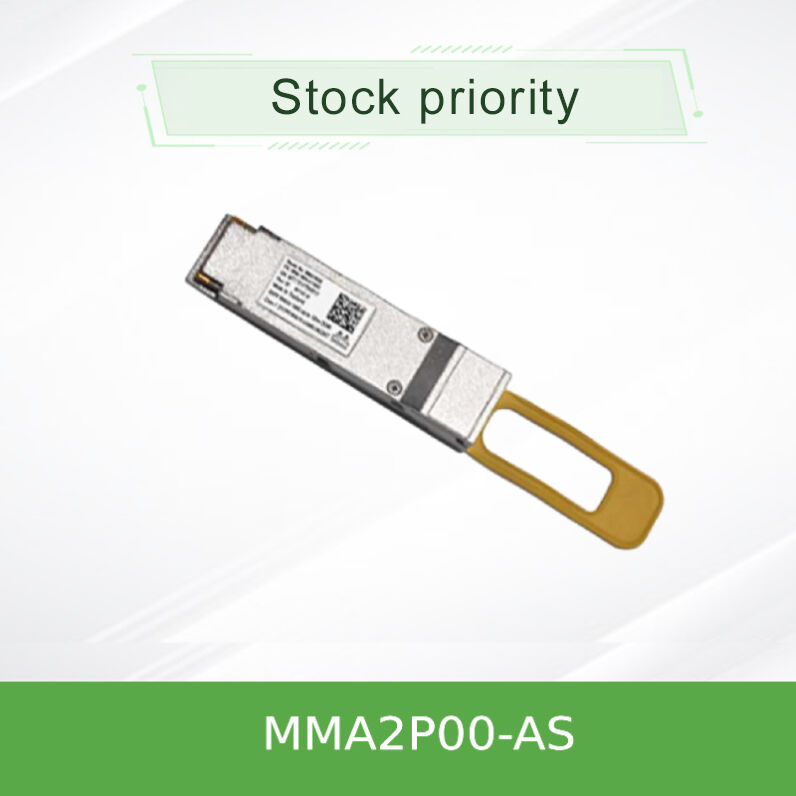

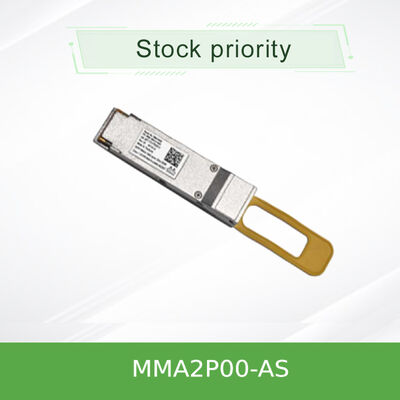

Mellanox MMA2P00-AS 25GbE SFP28 SR Optischer Transceiver 850nm MMF bis zu 100m

Der Mellanox MMA2P00-AS ist ein leistungsstarker, steckbarer SFP28-Optotransceiver, der für 25-Gigabit-Ethernet-Anwendungen entwickelt wurde. Dieses Modul wurde entwickelt, um eine zuverlässige Konnektivität mit geringem Stromverbrauch über Multimode-Fasern (MMF) zu gewährleisten, und ist eine kritische Komponente für moderne Data-Center-Top-of-Rack-Switches, Serverkonnektivität und Speichernetzwerke. Mit einer Nennwellenlänge von 850 nm und Unterstützung von Link-Distanzen von bis zu 100 Metern auf OM4-Fasern bietet es eine flexible und kostengünstige Lösung für Interconnects mittlerer Reichweite. Dieser Transceiver, der in bestimmten Inventarsystemen auch unter dem Alias mq9700 bekannt ist, wurde für die nahtlose Integration mit Mellanox-Switches und kompatiblen Netzwerkadapterkarten entwickelt und gewährleistet so eine optimale Leistung in anspruchsvollen Umgebungen.

• High-Speed-Konnektivität: Unterstützt eine Signalrate von 25,78125 Gbaud pro Kanal für den 25GbE-Betrieb
• Wählbare Retiming: Verfügt über konfigurierbare Clock and Data Recovery (CDR) für Sender und Empfänger zur Optimierung der Signalintegrität
• Programmierbare Signalaufbereitung: Enthält einstellbaren Sendereingangsausgleich und Empfängerausgangs-Pre-Emphasis für überragende Leistung unter verschiedenen Faserbedingungen
• Geringer Stromverbrauch: Typische Verlustleistung von nur 0,45 W ohne Retiming und 0,7 W mit aktiviertem Retiming
• Erweiterte Reichweite: Unterstützt bis zu 100 m auf OM4- und 70 m auf OM3-Multimode-Fasern bei 25 Gbit/s
• Multi-Rate-Kompatibilität: Unterstützt auch den 10GBASE-SR-Betrieb mit bis zu 100 m auf OM3-Fasern und bietet so Abwärtskompatibilität und Investitionsschutz
• Erweiterte Diagnostik: Entspricht SFF-8472 für Digital Diagnostic Monitoring (DDM) und ermöglicht die Echtzeitüberwachung von Temperatur, Spannung und optischer Leistung

Dieser Transceiver wurde nach den höchsten Industriestandards gebaut, um eine breite Interoperabilität und zuverlässige Leistung zu gewährleisten. Er ist vollständig konform mit IEEE 802.3bm für 25GBASE-SR und IEEE 802.3ae für 10GBASE-SR Ethernet. Das Modul entspricht der SFF-8402-Spezifikation für den SFP28-Formfaktor und SFF-8472 für Verwaltungsfunktionen. Die Verwendung eines Lasers der Klasse 1 gewährleistet einen augensicheren Betrieb. Sein Design beinhaltet die proprietäre integrierte Schaltungstechnologie von Mellanox, die entscheidend ist, um eine hohe Leistung bei geringer Leistungsaufnahme zu erzielen, was ihn zu einem idealen Begleiter für High-Density-NIC-Karten- und Switch-Implementierungen macht.

Der MMA2P00-AS wandelt elektrische Signale vom SFP28-Port des Host-Systems in optische Signale zur Übertragung über Multimode-Fasern um. Die elektrische Schnittstelle empfängt Hochgeschwindigkeitsdaten, die von der internen Schaltung des Moduls verarbeitet werden. Der programmierbare Eingangsentzerrer bereitet das elektrische Signal auf, bevor der Lasertreiber einen 850-nm-Vertical-Cavity-Surface-Emitting-Laser (VCSEL) moduliert. Das optische Signal wird dann über einen LC-Duplex-Anschluss über eine Faser übertragen. Auf der Empfangsseite wandelt eine Fotodiode eingehende optische Signale wieder in elektrische Signale um. Der programmierbare Ausgangstreiber formt das Signal dann mit der entsprechenden Pre-Emphasis, bevor er es an den Host sendet. Die optionale CDR-Schaltung (Clock and Data Recovery) kann aktiviert werden, um das Signal neu zu timen und zu bereinigen, was für die Aufrechterhaltung einer niedrigen Bitfehlerrate (BER) in längeren oder anspruchsvollen Verbindungen entscheidend ist und eine zuverlässige Datenübertragung für Ihre kritischen Netzwerkkartenanwendungen gewährleistet.

• Data-Center-Server-zu-Switch-Verbindungen: Verbinden von Servern, die mit 25GbE-NIC-Kartenadaptern ausgestattet sind, mit Top-of-Rack- (ToR) oder Leaf-Switches
• Storage Area Networks (SAN): Bereitstellung von Hochgeschwindigkeitskonnektivität für All-Flash-Arrays und Speichercontroller
• High-Performance-Computing-Cluster (HPC): Aufbau von Interconnects mit geringer Latenz zwischen Rechenknoten und Fabric-Switches
• Netzwerkaggregation: Uplinking von Access-Switches zu Distribution-Layer-Switches innerhalb eines Campus- oder Unternehmensgebäudes
• Abwärtskompatible Upgrades: Bereitstellung in Switches, die sowohl 10GbE- als auch 25GbE-Ports unterstützen, wodurch flexible Migrationsstrategien ermöglicht werden

• Überlegene Signalintegrität: Wählbare Retiming- und programmierbare Entzerrungsfunktionen übertreffen Standard-Transceiver mit fester Konfiguration, insbesondere unter nicht idealen Faserbedingungen
• Leistungs- und thermische Effizienz: Geringere typische Verlustleistung reduziert den Stromverbrauch des Switch-Budgets und die Wärmeabgabe, was eine höhere Portdichte ermöglicht
• Investitionsschutz & Flexibilität: Dual-Rate-Unterstützung (25G/10G) ermöglicht nahtlose Netzwerk-Upgrades und bietet Ersatzkompatibilität für die vorhandene 10GbE-Infrastruktur
• Bewährte Mellanox-Qualität: Strenge Produktionstests gewährleisten hohe Zuverlässigkeit und eine BER von besser als 10⁻¹⁵ bei Verwendung mit Mellanox-Geräten und garantieren so die Datenintegrität für sensible NIC-Karten-Datenverkehr
• Umfassendes Management: Volle DDM-Unterstützung ermöglicht eine proaktive Netzwerküberwachung und -Fehlerbehebung und reduziert so den Betriebsaufwand

Dieser Mellanox LinkX-Transceiver wird durch eine 1-jährige beschränkte Hardwaregarantie abgedeckt. Unser Unternehmen erweitert dies um umfassende Supportleistungen:

• Schnelle Verfügbarkeit: Nutzen Sie unser umfangreiches Inventar im Wert von mehreren Millionen Dollar für den sofortigen Versand
• Technische Expertise: Unser erfahrenes Engineering-Team bietet Beratungen vor und nach dem Verkauf, um den korrekten Einsatz und die Integration in Ihre Netzwerkkarten- und Switch-Infrastruktur sicherzustellen
• Globale Logistik: Wir gewährleisten die genaue und pünktliche Lieferung Ihrer Bestellung, einschließlich kritischer Komponenten wie des mq9700 Transceivers
• 24/7-Kundenservice: Rund-um-die-Uhr-Support steht für die Auftragsverfolgung und erste technische Anfragen zur Verfügung

A: Der Hauptunterschied ist der Betriebstemperaturbereich. Die Standard-AS-Variante unterstützt eine Gehäusetemperatur von 0 °C bis 70 °C. Die ASHT-Variante (High-Temperature) unterstützt einen erweiterten Bereich von 0 °C bis 85 °C, wodurch sie für anspruchsvollere thermische Umgebungen geeignet ist.

A: Obwohl der SFP28-Formfaktor elektrisch mit SFP+-Ports kompatibel ist, hängt die Funktionalität vom Host-Gerät ab. Er unterstützt den 10GBASE-SR-Betrieb, aber Sie müssen die Kompatibilität mit Ihrem spezifischen Switch- oder Netzwerkkartenhersteller überprüfen.

A: Typischerweise wird die Retiming-Funktion (CDR) vom Host-System automatisch aktiviert oder deaktiviert, basierend auf der Link-Konfiguration und -Entfernung. Für den Endbenutzer ist in der Regel keine manuelle Konfiguration erforderlich.

A: Verwenden Sie ein Duplex-LC-zu-LC-Multimode-Glasfaser-Patchkabel (OM3- oder OM4-Qualität). Für 25GbE bei 100 m ist OM4-Faser erforderlich.

• Elektrostatische Entladung (ESD): Verwenden Sie beim Umgang mit Transceivern immer ein ESD-Handgelenkband. Lagern und transportieren Sie sie in ESD-sicheren Verpackungen
• Saubere optische Schnittstellen: Überprüfen und reinigen Sie die LC-Steckverbinderhülsen sowohl am Transceiver als auch am Glasfaser-Patchkabel, bevor Sie sie verbinden, um Kontamination und Signalverluste zu vermeiden
• Strom & Spannung: Stellen Sie sicher, dass die Host-Ausrüstung eine Versorgungsspannung innerhalb des angegebenen Bereichs von 3,135 V bis 3,465 V liefert
• Wärmemanagement: Überschreiten Sie nicht die maximale Betriebstemperatur des Gehäuses. Sorgen Sie für eine ausreichende Luftzirkulation um den Switch oder die Adapterkarte, in der das Modul, wie z. B. dieses mq9700 kompatible Gerät, installiert ist
• Hot-Plugging: Obwohl das Modul hot-plugfähig ist, befolgen Sie die spezifischen Richtlinien des Host-Systems für das Einsetzen und Entfernen, um elektrische Probleme zu vermeiden
• Kompatibilität: Für garantierte Leistung und volle Funktionsunterstützung verwenden Sie Geräte der Marke Mellanox. Überprüfen Sie die Kompatibilität mit Switches oder NIC-Karten von Drittanbietern vor der Bereitstellung
