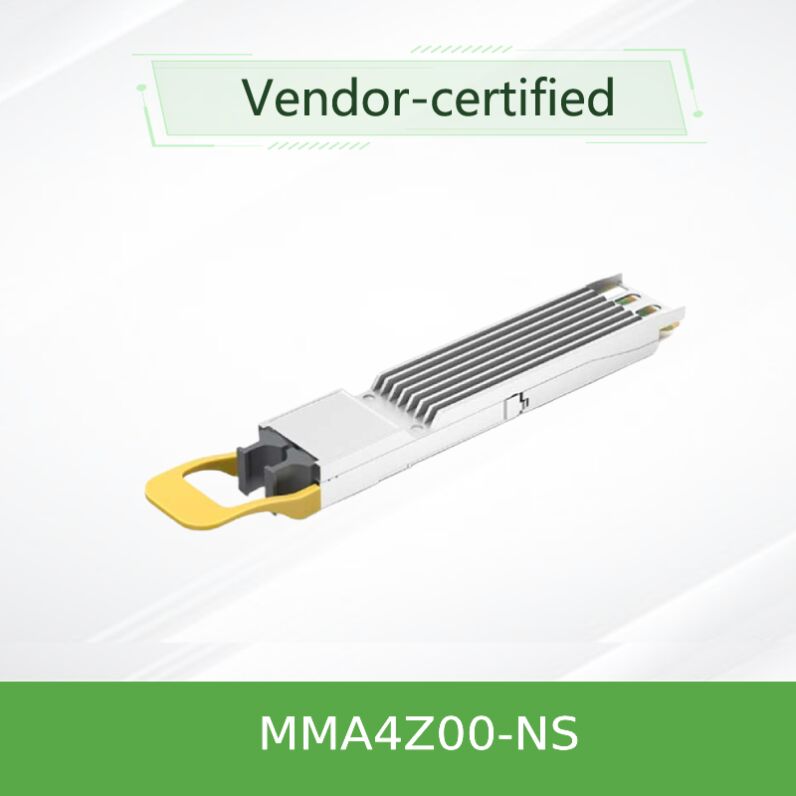

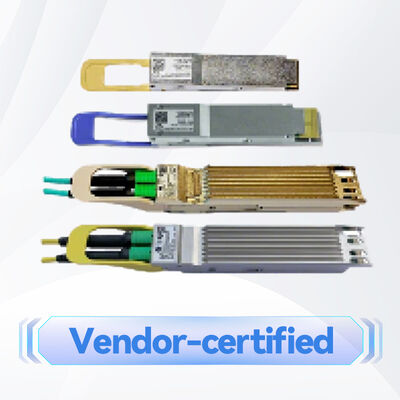

MMA4Z00-NS mellanox optischer Empfänger Kompatibel mit 800G 2xSR4 OSFP PAM4 850nm 50m
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | Optischer Transceiver MMA4Z00-NS Mellanox |
| Dokumentieren: | MMA4Z00-NS.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | Neu und Original | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Technologie: | Infiniband und Ethernet | Maximale Geschwindigkeit: | 800 GB/s |
| Länge: | 50 m | Temperaturbereich: | 0 ° C bis +70 ° C. |
| Name: | Mellanox Optical Transceiver MMA4Z00-NS kompatibler 800G 2xSR4 OSFP PAM4 850 Nm 50m Infiniband NDR T | Schlüsselwörter: | Mellanox Optical Transceiver |
| Hervorheben: | Mellanox OSFP optischer Empfänger 800G,MMA4Z00-NS-Transceiver 2xSR4 PAM4,Mellanox 850nm-Empfänger mit Garantie |
||
Produkt-Beschreibung
Der NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver bietet die ultimative Lösung für Netzwerkkarten mit hoher Dichte und hoher Bandbreite für KI- und HPC-Rechenzentren der nächsten Generation.
Die MMA4Z00-NS ist nicht nur eine Netzwerkkarte, sondern ein Durchbruch in Dichte und Effizienz.Wird die Portdichte von Schaltern wie der mq9700-Plattform verdoppeltDies ermöglicht 64 Ports von 400G in einem 32-Slot-Chassis, was den Rackplatz und die Kabelkomplexität drastisch reduziert und gleichzeitig sowohl InfiniBand- als auch Ethernet-Protokolle automatisch unterstützt.
Der NVIDIA MMA4Z00-NS ist ein 800 Gigabit pro Sekunde (Gb/s), Twin-Port, OSFP Formfaktor optischer Transceiver für Multimode-Faser (SR8) Kurzstrecken-Anwendungen entwickelt.Jedes Modul beherbergt zwei komplette 400Gb/s-Transceiver, die über einen einzigen elektrischen Stecker eine Gesamtbandbreite von 800 Gbit/s an den Host-Switch mq9700 oder einen ähnlichen Switch liefert und gleichzeitig zwei unabhängige optische MPO-12/APC-Schnittstellen bereitstellt.
Es wurde speziell für luftgekühlte NVIDIA Quantum-2 NDR InfiniBand- und Spectrum-4 400GbE-Switches entwickelt.mit FlossenEine Flattop-Variante (MMA4Z00-NS-FLT) ist für flüssigkeitsgekühlte Systeme und DGX H100-Plattformen verfügbar.
- Dual-Protokoll-Unterstützung:Automatische Aktivierung der InfiniBand- oder Ethernet-Firmware basierend auf dem Host-Switch
- Hohe Dichte:Zwei 400G-Anschlüsse in einem OSFP-Slot, die Nutzung der Schaltfläche maximiert
- Leistung:800G-Aggregat (2x400G) mit 100G-PAM4-Modulation pro Spur über 8 VCSEL-basierte Kanäle
- Reichweite:Bis zu 50 Meter auf Multimodefaser OM4, 30 Meter auf OM3 (mit zwei Patch-Panels)
- Energieeffizienz:Maximale Leistungsaufnahme von 17 W, bei einem Niedrigleistungs-Schlafmodus von 2,0 W
- mit einem Halt an der OberflächeVollständig konform mit den OSFP-MSA- und CMIS-4.0-Managementstandards
- Flexible Verbindung:Unterstützt sowohl gerade als auch 1: 2 Splitterfaserkabel für 400G- oder 200G-Verbindungskonfigurationen
- Formfaktor und Management:Konform mit der OSFP MSA-Spezifikation Rev. 1.12 und der Common Management Interface Specification (CMIS) 4.0
- Modulation:100Gbaud PAM4 (Pulse Amplitude Modulation 4-Level) pro elektrischer und optischer Spur
- Optischer Motor:850 nm VCSEL-Arrays (Vertical-Cavity Surface-Emitting Laser) für die Multimode-Übertragung
- Anschluss:Patentierte vertikale Ausrichtung von doppelten MPO-12/APC (Angled Physical Contact) -Anschlüssen, um dem Twin-Port-Design zu entsprechen und Rückstrahlungen zu minimieren
- Diagnostik:Umfassende digitale diagnostische Überwachung (DDM) für die Echtzeitüberwachung von Temperatur, Spannung, TX-Verschiebung und optischer Leistung pro Spur
Der Transceiver fungiert als hochentwickelter elektrooptischer Konverter. Auf der Hostseite (z. B. ein mq9700-Switch) empfängt er 8 Spuren von 100G-PAM4-elektrischen Signalen.Zwei identische Transceiver-Motoren verarbeiten jeweils vier Spuren.
Prozessfluss:Elektrische Eingabe (PAM4) → Treiber und Laser-Array (E/O-Umwandlung) → 850nm Licht in Multimodefaser → Fernempfänger (O/E-Umwandlung) → Ausgangselektrisches Signal.
Jeder der beiden optischen Ports verwendet einen 12-faserigen MPO-Anschluss, aktiviert jedoch nur 8 Fasern (4 für die Übertragung, 4 für den Empfang).Kreuzfaserkabel des Typs Bsind erforderlich, die die Faserpaare Tx und Rx intern austauschen, um Sender und Empfänger richtig auszurichten.
- Schalter-zu-Schalter-Verbindung:Erstellen Sie eine 800G-Verbindung zwischen zwei Switches oder zwei unabhängigen 400G-Verbindungen zu separaten Switches
- Hochdichte Serververbindung:Verbinden Sie einen Schalter mit mehreren NVIDIA ConnectX-7 Adaptern und/oder BlueField-3 DPUs
- KI/GPU-Clusterstoff:Ideal für den Aufbau von Netzwerken mit geringer Latenz und hoher Bandbreite für NVIDIA DGX H100-Systeme und GPU-zu-GPU-Kommunikation über InfiniBand
- Das konsolidierte Rechenzentrum Spine-Leaf:Maximieren Sie die Bandbreitendichte in Aggregation und Kernschichten von Ethernet-Textilien
| Eigenschaft | Spezifikation |
|---|---|
| Produktmodell | MMA4Z00-NS (Finnenoberg) |
| Formfaktor | OSFP-Zweianschluss |
| Aggregierte Datenrate | 800 Gb/s (2 x 400 Gb/s) |
| Modulation | 100G-PAM4 pro Spur |
| Optische Wellenlänge | 850 nm VCSEL |
| Maximale Reichweite der Faser (OM4) | 50 Meter |
| Typ des Steckers | 2 x MPO-12/APC |
| Protokollunterstützung | NDR InfiniBand / 400 Gb Ethernet |
| Stromverbrauch (maximal) | 17 Watt |
| Niedrigleistungsmodus | < 2,0 Watt |
| Versorgungsspannung | 3.3 V ± 5% |
| Betriebsfalltemperatur | 0°C bis +70°C |
| Sicherheitsklasse für Laser | Klasse 1M |
| Kompatible Plattformen | NVIDIA Quantum-2, Spectrum-4-Switches (mq9700-Serie) |
- Unübertroffene Hafendichte:Verdoppelt die effektive Anzahl der 400G-Ports pro Schalter-Chassis im Vergleich zu Single-Port-Transceivern und bietet eine überlegene CapEx- und Rackraumeffizienz
- Protokoll Agilität:Eine einzige SKU bedient sowohl InfiniBand- als auch Ethernet-Umgebungen, vereinfacht das Inventar und bietet zukunftssichere Flexibilität
- Intelligentes Strommanagement:Bei Verwendung mit Splitterkabeln für 200G-Verbindungen signalisiert es automatisch die Fernnetzwerkkarte, um die Leistung von 8 W auf 5,5 W zu reduzieren und den gesamten Systemenergieverbrauch zu optimieren
- NVIDIA End-to-End Optimierung:Streng getestet und validiert im NVIDIA-Ökosystem, um garantierte Leistung und Zuverlässigkeit zu gewährleisten
- Verbessertes Kühlkonzept:Die Flossen-Oberhülle ist speziell für eine optimale thermische Leistung in einer hohen Dichte, luftgekühlten Schalterumgebung entwickelt
Unterstützt durch die jahrzehntelange Erfahrung unseres Unternehmens und das starke technische Team, bieten wir umfassende Unterstützung für diese und andere Premium-Netzwerkkartenlösungen:
- Gewährleistung:Standardgarantie des Herstellers gilt.
- Verfügbarkeit:Vorräte mit Versandvorräten für Großbestellungen
- Technische Unterstützung:24/7 Kundenberatung und technische Unterstützung nach dem Verkauf
- Integrationsdienstleistungen:Expertenleitlinien für die Bereitstellung in NVIDIA- und Multi-Vendor-Netzwerkumgebungen
- Global Logistics:Zuverlässiger Versand mit genauer Lieferverfolgung
Kompatibilität:Überprüfen Sie die Kompatibilität des Host-Switches (z. B. mq9700-Serie). Nur mit NVIDIA-empfohlenen OSFP-Käfigen verwenden.
Typ der Faser:Verwenden Sie OM3- oder OM4-Multimode-Faser. Stellen Sie sicher, dass die Faserpolarität mit Typ-B-Crossover-Kabeln für direkte Transceiver-zu-Transceiver-Verbindungen korrekt ist.
Handhabung:Die MPO-Anschlüsse müssen vor dem Einsetzen mit zugelassenen Werkzeugen gereinigt werden, um eine Kontamination zu vermeiden, die eine der Hauptursachen für Verbindungsfehler darstellt.Beobachten Sie ESD- (elektrostatische Entladung) Vorsichtsmaßnahmen während der Handhabung.
Umwelt:Betrieb innerhalb des angegebenen Temperaturbereichs (0°C bis 70°C).
Lasersicherheit:Dies ist ein Laserprodukt der Klasse 1M. Stare nicht in offene optische Blenden oder verwende optische Instrumente, um den Strahl zu sehen.
Stromsequenzierung:Das Modul kann warm eingesteckt werden, muss aber sicherstellen, dass die Leistung und Erdung des Hostsystems den Spezifikationen entsprechen, um Beschädigungen zu vermeiden.
