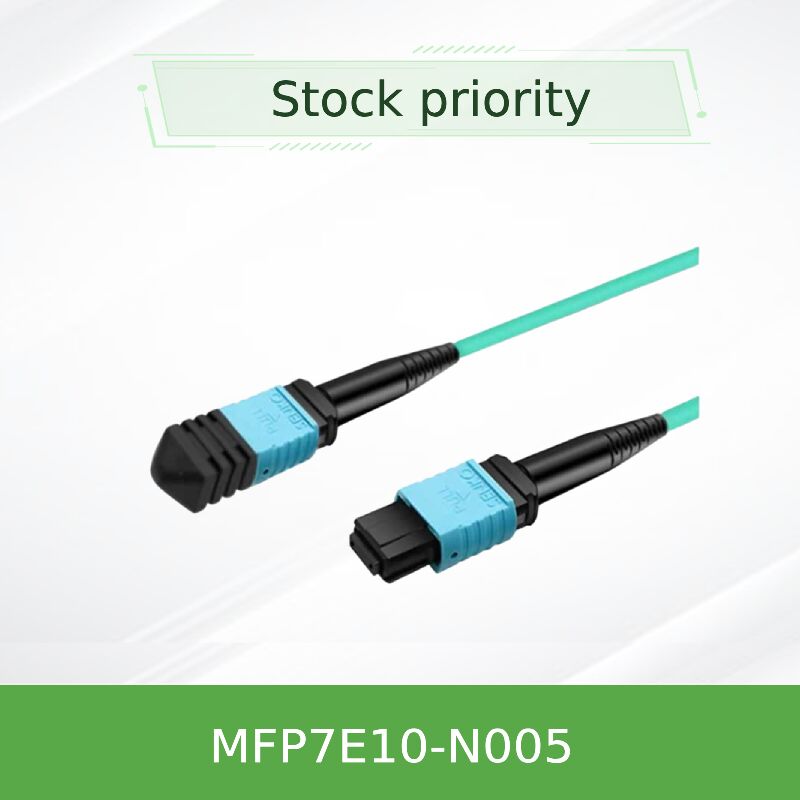

NVIDIA MFP7E10-N005 5m MPO-12/APC zu MPO-12/APC Multimode-Glasfaserkabel für 400G/NDR InfiniBand & Ethernet

Produktmodell: MFP7E10-N005 | Kern-Keywords:Glasfaserkabel, High-Speed-DAC, MPO-Kabel, NDR-Interconnect, passives optisches Kabel

Das NVIDIA MFP7E10-N005 ist ein Hochleistungs-Passiv-Glasfaserkabel mit einer Länge von 5 Metern, das für moderne Rechenzentrum-Interconnects entwickelt wurde. Diese Kabelbaugruppe verwendet MPO-12/APC-Stecker an beiden Enden und beherbergt 50/125μm OM4-Multimode-Fasern. Es ist speziell als Crossover (Typ-B) High-Speed-DAC (Direct Attach Cable) konzipiert, um Punkt-zu-Punkt-Verbindungen zwischen optischen 400/800 Gbit/s-Transceivern herzustellen. Seine Hauptaufgabe ist es, eine zuverlässige, verlustarme physikalische Schicht für die Datenübertragung in Hochleistungs-Computing-, KI-Clustern und Speichernetzwerken bereitzustellen, die InfiniBand NDR- oder 400-Gigabit-Ethernet-Protokolle nutzen.

• Steckertyp: Buchse-zu-Buchse MPO-12 mit 8° Angled Polish (APC).
• Kabeltyp und -länge: 5 Meter (N005), OM4-Glasfaser der Güteklasse 50/125μm Multimode, Typ-B-Topologie (Crossover).
• Maximale Reichweite: Unterstützt Verbindungen bis zu 50 Metern mit OM4-Glasfaser, ideal für Intra-Rack- und Intra-Row-Verbindungen.
• Ummantelung: Flexible, runde, aqua-farbene LSZH-OFNR-Ummantelung für verbesserten Luftstrom und Brandschutz.
• Leistung: Geringe Einfügedämpfung (≤ 0,35 dB + 0,0004 x L) und hohe Rückflussdämpfung (≥ 35 dB).
• Protokollunterstützung: InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) und NVLink.

Diese Interconnect-Lösung basiert auf etablierten und zuverlässigen Industriestandards, um Interoperabilität und Leistung zu gewährleisten.

• Glasfaserstandard: OM4-Multimode-Glasfaser (IEC 60793-2-10).
• Steckerstandard: MPO gemäß IEC 61754-7 und ANSI/TIA-604-5.
• Politurtyp: Angled Physical Contact (APC), entscheidend für die Reduzierung der optischen Rückflussdämpfung in Hochgeschwindigkeitsverbindungen.
• Konformität und Sicherheit: Entspricht Telcordia GR-1435 für die Zuverlässigkeit von Steckern. Laserklasse 1 (IEC 60825). Sicherheitszertifizierungen umfassen CB, cTUVus, CE.
• Umwelt: LSZH-Ummantelungsmaterial erfüllt strenge Rauch- und Toxizitätsanforderungen.

Dieses passive MPO-Kabel fungiert als präziser optischer Pfad. Es enthält 12 Faserpositionen innerhalb jeder MPO-Ferrule, von denen 8 für die bidirektionale Datenübertragung aktiv sind (4 Tx, 4 Rx pro Richtung). Als Typ-B-Kabel führt es ein internes "Crossover" der Sende- und Empfangsfasernpaare durch. Insbesondere ist Faserbahn 1 vom Transceiver an einem Ende mit Bahn 12 am gegenüberliegenden Transceiver verbunden, wodurch sichergestellt wird, dass der Sender (Laser) an einem Ende korrekt auf den Empfänger (Fotodetektor) am anderen Ende ausgerichtet ist. Die 8° abgewinkelten Endflächen der APC-Stecker sind entscheidend, um reflektiertes Licht vom Kern wegzustreuen und die Signalintegrität zu erhalten, was für die High-Speed-DAC Leistung bei 400G-Raten von größter Bedeutung ist.

• Switch-zu-Switch-Verbindungen: Verbinden von Spine- und Leaf-Switches in einem 400G-Clos-Netzwerk-Fabric.
• Switch-zu-Adapter-Verbindungen: Bereitstellung von High-Bandwidth-Konnektivität von Top-of-Rack (ToR)-Switches zu Servern, die mit ConnectX-7-Netzwerkkarten oder BlueField-3-DPUs ausgestattet sind.
• Hochleistungs-Computing (HPC) & KI-Cluster: Bilden von Low-Latency-Interconnects zwischen Compute- und Speicherknoten in NDR-InfiniBand-Netzwerken.
• Rechenzentrum-Inter-Rack/Intra-Row-Konnektivität: Ein ideales Glasfaserkabel für Entfernungen, die über die Reichweite passiver Kupferkabel hinausgehen, typischerweise zwischen 3 und 50 Metern.

Andere verfügbare Längen: 3m, 7m, 10m, 15m, 20m, 25m, 30m, 35m, 40m, 50m.

• NVIDIA-Ökosystemoptimierung: Im Gegensatz zu generischen MPO-Kabeln wird dieses Kabel durchgängig mit NVIDIA-Switches, Netzwerkkarten und Transceivern getestet und validiert, um Plug-and-Play-Zuverlässigkeit und -Leistung zu gewährleisten.
• APC-Politur für High-Speed-Vorteile: Die APC-Politur ist für 400G/NDR-Geschwindigkeiten unerlässlich, um die Reflexion zu verwalten, und bietet einen klaren Vorteil gegenüber UPC-polierten Kabeln, die für Generationen mit niedrigerer Geschwindigkeit verwendet werden.
• Überlegene Verarbeitungsqualität: Strenge Herstellungs- und Testverfahren führen zu niedrigeren Ausfallraten und konsistenter optischer Leistung bei allen Kabeln.
• Zukunftssicher: Unterstützt die neuesten 400G/NDR-Standards und schützt so Infrastrukturinvestitionen, wenn sich Netzwerke von 100/200G weiterentwickeln.

Wir stehen hinter jedem von uns gelieferten Produkt mit einem umfassenden Servicepaket:

• Garantie: Abgedeckt durch die Standardproduktgarantie von NVIDIA. Dokumentation wird bereitgestellt.
• Verfügbarkeit und schnelle Lieferung: Das Modell MFP7E10-N005 ist in der Regel ab Lager verfügbar. Unser Gesamtbestand von 10 Millionen US-Dollar stellt sicher, dass wir große und dringende Anforderungen erfüllen können.
• Technischer Support: Unser spezialisiertes technisches Team bietet Pre-Sales-Beratung und 24/7-Post-Sales-Support für Installation und Fehlerbehebung.
• Globale Lieferkette: Wir verwalten eine zuverlässige Logistik, um eine genaue und pünktliche weltweite Lieferung zu gewährleisten, unterstützt durch über ein Jahrzehnt Erfahrung im Vertrieb von Netzwerkhardware.

F1: Kann ich dieses MFP7E10-N005-Kabel verwenden, um einen OSFP-Port mit einem QSFP112-Port zu verbinden?
A: Ja, absolut. Dieses Kabel ist für die Zusammenschaltung verschiedener 400G-Formfaktoren konzipiert. Ein Ende wird mit einem OSFP DR8-Transceiver (häufig in Switches) verbunden, und das andere Ende kann mit einem QSFP112-Transceiver (häufig in ConnectX-7-Netzwerkkarten) verbunden werden, vorausgesetzt, die entsprechenden Transceiver werden verwendet.

F2: Was ist der Unterschied zwischen MPO-12/APC- und MPO-12/UPC-Kabeln?
A: Der Hauptunterschied ist die Steckerpolitur. APC (Angled Physical Contact) hat einen Winkel von 8°, um die Rückreflexion zu minimieren, was für Hochgeschwindigkeits-Single-Wavelength-Verbindungen wie 400G/NDR entscheidend ist. UPC (Ultra Physical Contact) hat eine flache Politur und ist in Paralleloptiken mit niedrigerer Geschwindigkeit (z. B. 100G-SR4) üblich. Sie sind nicht physisch kompatibel.

F3: Ist dieses Kabel ein "Direct Attach Copper (DAC)" oder ein "Active Optical Cable (AOC)"?
A: Es ist keines von beiden. Dies ist ein passives optisches Kabel oder Glasfaserkabel. Es enthält nur Fasern und Stecker, ohne aktive Elektronik. Es erfordert separate steckbare optische Transceiver, die in den Switch- oder Netzwerkkarten -Ports installiert werden müssen.

F4: Was ist der Mindestbiegeradius für dieses Kabel während der Installation?
A: Der Mindestbiegeradius an einer beliebigen Stelle entlang des Kabels beträgt 30 mm (ungefähr 1,2 Zoll). Ein engeres Biegen kann zu dauerhaften Schäden an den Fasern führen und den Signalverlust erhöhen.

F5: Wie reinige und warte ich diese MPO-Stecker?
A: Verwenden Sie immer zugelassene optische Steckerreiniger (Clicker-Style oder Kassette) sowohl an der Kabelferrule als auch am Transceiver-Port vor dem Zusammenstecken. Halten Sie Staubkappen auf, wenn sie nicht angeschlossen sind. Vermeiden Sie es, die Endflächen zu berühren.

• Kompatibilitätsprüfung: Stellen Sie sicher, dass Ihre Transceiver vom Typ MPO-12/APC sind (typischerweise mit einem grünen Steckergehäuse). Versuchen Sie nicht, sie mit MPO-12/UPC-Steckern mit blauem Gehäuse zu verbinden.
• Umgebungsbedingungen: Betrieb und Lagerung innerhalb der angegebenen Temperatur (-40°C bis +85°C Lagerung, 0°C bis +70°C Betrieb) und Luftfeuchtigkeit (10 % bis 85 % nicht kondensierend).
• Installationssicherheit: Obwohl das Kabel selbst nicht ESD-empfindlich ist, sind die Transceiver, in die es eingesteckt wird, es. Verwenden Sie bei der Handhabung von Transceivern und Kabeln während der Installation immer ein ESD-Armband.
• Mechanische Belastung: Vermeiden Sie Quetschen, Einklemmen oder übermäßige Zugbelastung des Kabels. Verwenden Sie Kabelmanager zur Unterstützung.
• Zertifizierung: Für offizielle behördliche Zertifizierungsdokumente (CE, FCC usw.) fordern Sie bitte die Zertifizierungs-Zip-Datei von Ihrem NVIDIA FAE oder unserem Support-Team an. Diese spezifische High-Speed-DAC -Lösung ist für kommerzielle Rechenzentrumsumgebungen konzipiert.
