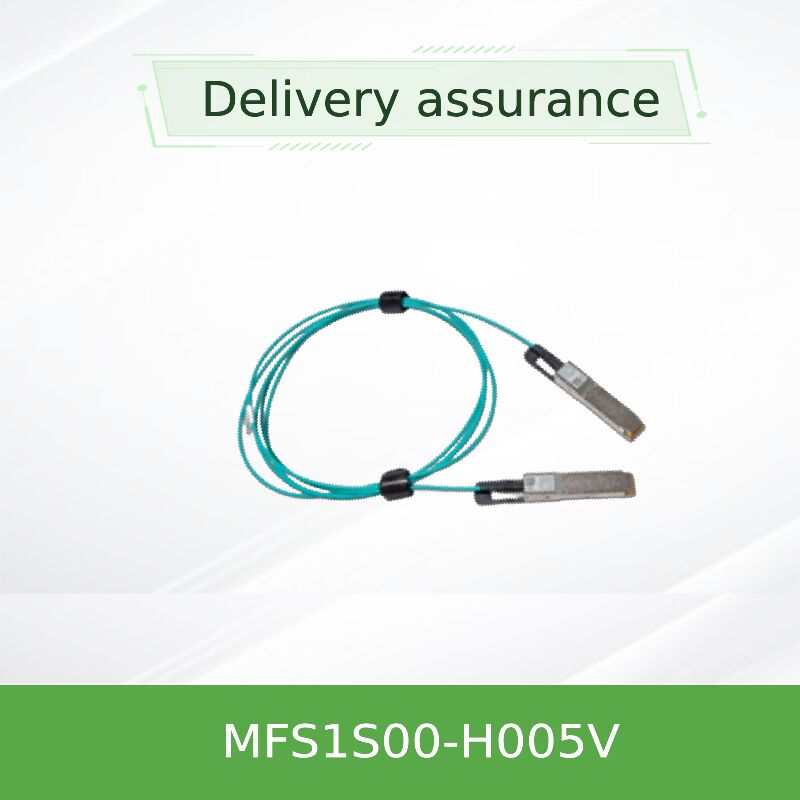

NVIDIA MFS1S00-H005V 5m QSFP56 200 Gbit/s Aktives Optisches Kabel für InfiniBand HDR & 200GbE | Hochgeschwindigkeits-AOC

Produktmodell: MFS1S00-H005V | Kern-Schlüsselwörter: aktives optisches Kabel, AOC, QSFP56-Kabel, 200 Gbit/s InfiniBand, 200 GbE-Kabel

Das NVIDIA MFS1S00-H005V ist ein hochwertiges 5-Meter-Active Optical Cable (AOC) für Hochleistungs-Rechenzentrum-Verbindungen. Dieses Kabel integriert elektrische QSFP56-Schnittstellen an beiden Enden mit eingebetteten optischen VCSEL-basierten Transceivern, wodurch separate steckbare Optiken überflüssig werden. Es wurde entwickelt, um 200 Gbit/s Datenraten unter Verwendung von InfiniBand HDR (High Data Rate) und 200 Gigabit Ethernet-Protokollen zu unterstützen. Diese Lösung ist besonders wertvoll für den Anschluss von Switches wie dem NVIDIA SN3700 und SN4600 oder für die Verbindung von Servern, die mit modernen Netzwerkschnittstellenkarten (NIC-Karten) über Entfernungen ausgestattet sind, bei denen passive Kabel versagen.

Dieses AOC basiert auf einer Grundlage von Industriestandardtechnologien, um Interoperabilität, Zuverlässigkeit und hohe Leistung zu gewährleisten.

• Optischer Engine: VCSEL (Vertical Cavity Surface Emitting Laser)-basierte Multimode-Transceiver.
• Elektrische Schnittstelle: Vollständig konform mit QSFP56 MSA (SFF-8665) und Management-Schnittstelle (SFF-8636).
• Datenkodierung: PAM4-Modulation für hohe spektrale Effizienz, unterstützt Datenraten bis zu 53,125 Gbd pro Lane.
• Management & Diagnose: Umfassende SFF-8636-konforme I2C-Schnittstelle für DDM, Steuerung und Statusüberwachung.
• Konformität: Entspricht den InfiniBand Trade Association (IBTA) HDR-Spezifikationen, RoHS und trägt wichtige Sicherheits-/EMV-Zertifizierungen (CE, FCC, CB).

Das MFS1S00-H005V arbeitet als vollständig integriertes elektrooptisches Konvertierungssystem. Auf der elektrischen Seite sendet das Host-System (Switch oder Netzwerkkarte) vier Lanes von Hochgeschwindigkeits-elektrischen Signalen in den QSFP56-Anschluss des AOC. Innerhalb des Kabelmoduls werden diese Signale konditioniert (Retiming, Equalization) und treiben dann vier VCSEL-Laser an, die sie in optische Signale umwandeln. Diese optischen Signale wandern über die vier eingebetteten Multimode-Fasern über die 5-Meter-Entfernung. Am Empfangsende wandelt ein weiteres integriertes Modul, das Photodetektoren enthält, die optischen Signale wieder in elektrische Signale um, die erneut konditioniert und retimed werden, bevor sie dem empfangenden Host präsentiert werden. Dieses All-in-One-aktive Design bewältigt die Herausforderungen der Signalintegrität intern und macht es zu einer robusten und einfachen "Plug-and-Play"-AOC-Lösung im Vergleich zu passiven Kabelbaugruppen, die sich vollständig auf Host-Transceiver verlassen.

• High-Performance-Computing (HPC)-Cluster: Interconnects mit geringer Latenz für InfiniBand HDR-Fabrics, die Compute- und Storage-Knoten verbinden.
• KI/ML-Infrastruktur: Hochbandbreiten-Verbindungen zwischen GPU-Servern und Leaf/Spine-Switches in Machine-Learning-Trainingsclustern.
• Rechenzentrum-Switch-Verbindungen: Anschluss von NVIDIA SN3700, SN4600 oder anderen kompatiblen Switches mit 200 GbE.
• Server-zu-Switch-Konnektivität: Ideal für den Anschluss von Servern mit Hochgeschwindigkeits-Netzwerkschnittstellenkarten (wie ConnectX-6 oder ConnectX-7 im 200G-Modus) an Top-of-Rack-Switches.
• Einsätze mit erweiterter Reichweite: Ersatz von passiven Kupfer-DACs in Szenarien, die Entfernungen von mehr als 3-4 Metern erfordern, mit überlegener Signalintegrität.

Andere verfügbare Längen: 3 m (H003V), 10 m (H010V), 15 m (H015V), 20 m (H020V), 30 m (H030V), 50 m (H050V), 100 m (H100V).

• Überlegene Reichweite gegenüber passiven DACs: Dieses aktive optische Kabel erreicht zuverlässig Entfernungen von 5 Metern und mehr mit ausgezeichneter Signalintegrität, wo passive Kupfer-Direct Attach Cables (DACs) oft mit erheblichen Leistungseinschränkungen konfrontiert sind.
• Integrierte Lösung für Einfachheit: Kombiniert Transceiver und Kabel in einer Einheit, wodurch Fehlerquellen reduziert, die Beschaffung vereinfacht und Kompatibilitätsprobleme zwischen separaten Optiken und Glasfaserkabeln beseitigt werden.
• Leistungs- und thermische Effizienz: Mit etwa 5 W pro Ende bietet es eine stromsparende Lösung für Hochgeschwindigkeitsverbindungen und hilft bei der Verwaltung der Strombudgets von Rechenzentren.
• Robuste Diagnostik: Die umfassenden DDM-Funktionen bieten proaktive Überwachungs- und Fehlerbehebungswerkzeuge, die mit einfachen passiven Kabeln nicht verfügbar sind, wodurch die Netzwerkkverlässigkeit verbessert und die Wartung für Infrastrukturen mit hochwertigen Netzwerkkarten überprüft werden.

Wir bieten ein umfassendes Leistungsspektrum zur Unterstützung Ihrer Hochgeschwindigkeits-Interconnect-Bereitstellung.

• Garantie: Abgedeckt durch die Standardproduktgarantie von NVIDIA für Qualitätssicherung.
• Inventar & Lieferung: Das MFS1S00-H005V ist aus unserem umfangreichen Inventar im Wert von mehreren Millionen Dollar für eine schnelle Auftragsabwicklung und -versendung verfügbar.
• Technische Beratung: Unser Expertenteam bietet Beratung zu Systemkompatibilität, Best Practices für die Bereitstellung und Integration mit Switches und NIC-Karten überprüft werden.
• After-Sales-Support: 24/7 Kundenservice und technischer Support zur Unterstützung bei allen Installations- oder Betriebsanfragen.
• Globale Logistik: Wir gewährleisten eine genaue und zeitnahe Lieferung an Kunden weltweit und nutzen dabei über ein Jahrzehnt an Logistik-Expertise.

F1: Was ist der Unterschied zwischen diesem AOC und einem passiven DAC oder einem Glasfaserkabel mit separaten Transceivern?
A: Ein AOC wie das MFS1S00-H005V hat die optischen Transceiver fest in die Kabelenden eingebaut, wodurch eine einzelne Plug-and-Play-Einheit entsteht. Ein passiver DAC ist reines Kupfer mit begrenzter Reichweite. Ein Glasfaserkabel mit separaten Transceivern erfordert den Kauf und die Verwaltung von drei separaten Komponenten (zwei Transceiver + ein Kabel). Das AOC vereinfacht die Bereitstellung und garantiert die Leistung.

F2: Ist dieses Kabel mit 100 Gigabit Ethernet (100 GbE)-Ports kompatibel?
A: Es ist in erster Linie für 200 Gbit/s ausgelegt. Durch die Verwendung der Rate Select-Funktion über die Management-Schnittstelle kann es jedoch für einen Betrieb mit niedrigerer Geschwindigkeit konfiguriert werden, der mit einigen 100 GbE-Systemen (unter Verwendung der NRZ-Codierung) kompatibel ist. Die Kompatibilität muss mit dem jeweiligen Switch oder der Netzwerkschnittstellenkarte überprüft werden.

F3: Welche Art von Diagnoseinformationen kann ich von diesem Kabel ablesen?
A: Über die I2C-Schnittstelle (SFF-8636) können Sie Echtzeitparameter überwachen, darunter: Temperatur, Versorgungsspannung, TX-Vorspannungsstrom, TX-Ausgangsleistung und RX-Eingangsleistung für alle vier Lanes. Alarm- und Warnschwellenwerte sind ebenfalls implementiert.

F4: Was ist der Mindestbiegeradius für das Kabel?
A: Der Mindestbiegeradius an einer beliebigen Stelle entlang des Kabels beträgt 30 mm (ungefähr 1,2 Zoll). Ein engeres Biegen kann die internen Fasern beschädigen und die Leistung beeinträchtigen.

F5: Bedeutet das "V" in der Teilenummer (H005V) etwas Spezifisches?
A: Das "V" in der Teilenummer weist typischerweise auf die VPI-Unterstützung (Virtual Protocol Interconnect) hin, was bedeutet, dass das Kabel sowohl InfiniBand- als auch Ethernet-Protokolle unterstützen kann, was mit seinen 200 Gbit/s HDR- und 200 GbE-Funktionen übereinstimmt.

• ESD-Schutz: Obwohl die Kabelbaugruppe robust ist, befolgen Sie beim Umgang mit und der Installation des Kabels in Switch- oder NIC-Karten-Käfigen stets die Standard-ESD-Vorsichtsmaßnahmen (Handgelenkschlaufen, geerdete Arbeitsplätze).
• Hot-Plugging: Das Kabel ist für Hot-Plugging ausgelegt. Konsultieren Sie jedoch stets Ihre Systemdokumentation für spezifische Hot-Plug-Richtlinien, um unerwartete Probleme zu vermeiden.
• Physische Handhabung: Vermeiden Sie scharfe Biegungen, Knicke, Quetschungen oder übermäßige Zugkraft am Kabel. Klemmen Sie das Kabel nicht in der Nähe der Anschlüsse ein. Verwenden Sie die Zuglasche zum Einsetzen/Entfernen, nicht das Kabel selbst.
• Umgebungsbedingungen: Arbeiten Sie innerhalb der angegebenen Temperatur (0°C bis 70°C) und Luftfeuchtigkeit (5 % bis 85 % nicht kondensierend). Nicht Flüssigkeiten aussetzen.
• Reinigung: Halten Sie die elektrischen QSFP56-Anschlüsse sauber und frei von Ablagerungen. Verwenden Sie bei Bedarf Druckluft. Verwenden Sie keine Flüssigkeiten oder Scheuermittel auf den Anschlüssen.
