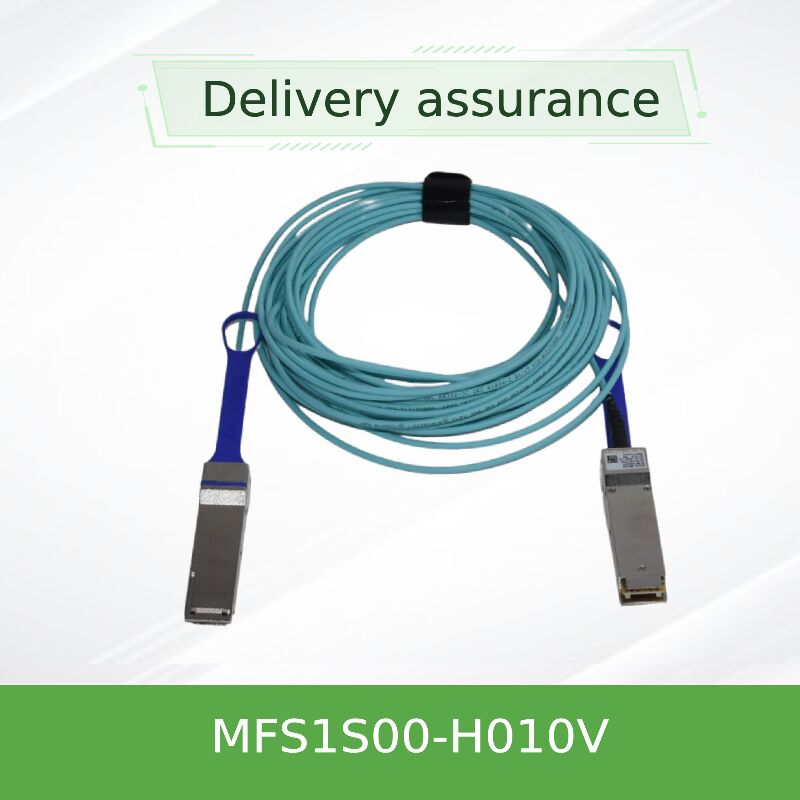

Mellanox MFS1S00-H010V 10m QSFP56 aktives optisches Kabel. 200Gb/s InfiniBand HDR und Ethernet, Hot-Pluggable AOC mit DDM

Produktmodell:MFS1S00-H010VSchlüsselwörter:Aktives optisches Kabel, 200 Gb/s AOC, QSFP56-Kabel, InfiniBand HDR, 10m optische Verbindung

Der NVIDIA MFS1S00-H010V ist ein 10-MeterAktivoptisches Kabel (AOC)für anspruchsvolle Anwendungen mit hoher Bandbreite ausgelegt. Es verfügt an beiden Enden über QSFP56-Anschlüsse mit eingebetteten optischen Motoren auf VCSEL-Basis,eine vollständige 200 Gb/s-Verbindung für InfiniBand HDR und 200 Gigabit Ethernet-ProtokolleDas hier.10 m optische Verbindungmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Netzwerk-Schnittstellenkarten, in Szenarien, in denen Entfernung und Signalintegrität entscheidend sind.

Die Leistung des Kabels beruht auf mehreren fortschrittlichen Technologien:

• Optische Übertragung:Die Maschine verwendet vier VCSEL-Sender (Vertical Cavity Surface Emitting Laser) und entsprechende Photodetektoren, die über OM4-Multimode-Fasern betrieben werden.
• Hochgeschwindigkeitssignal:Benutzt PAM4 (Pulse Amplitude Modulation auf 4 Ebenen) mit einer Codierung von 53,125 GBaud pro Spur, um eine Gesamtbandbreite von 200 Gbit/s zu erreichen.
• Integrierte Signalverarbeitung:An Bord befindliche Schaltkreise zur Wiederherstellung von Daten (CDR) reinigen und regenerieren die Hochgeschwindigkeitssignale.
• Standardisiertes Management:Vollständige Einhaltung der SFF-8636-Management-Spezifikation über eine I2C-Schnittstelle für Steuerung, Status und umfangreiche Diagnostik.
• Konformitätsrahmen:Er ist nach den HDR-Spezifikationen der InfiniBand Trade Association (IBTA) entwickelt und verfügt über wichtige globale Zertifizierungen (CE, FCC, RoHS).

Das Kabel fungiert als eigenständige, bidirektionale optische Verbindung.NetzwerkkarteIm Inneren werden die elektrischen Signale konditioniert (geglichen, neu eingestellt) und verwendet, um vier Hochgeschwindigkeits-VCSEL-Laser zu antreiben und die Daten in optische Impulse umzuwandeln.Diese Impulse bewegen sich durch die vier internen Multimodefasern über die 10-Meter-Spanne.Am anderen Ende konvertieren integrierte Photodioden das Licht zurück in elektrische Signale, die dann verstärkt, neu eingestellt und in die Luft umgewandelt werden.und durch die Empfängerschaltung ausgeglichen, bevor sie an das angeschlossene Gerät ausgeführt wirdDieser aktive Regenerationsprozeß ist der Schlüssel zur Aufrechterhaltung der Signalintegrität über die längere Strecke, ein wesentlicher Vorteil der200 Gb/s AOCArchitektur.

• Inter-Switch-Verbindungen (ISL):Anbindung von Leaf- und Spine-Switches (z. B. NVIDIA SN3000/SN4000-Serie) bei 200 GbE innerhalb und über Racks.
• HPC- und KI-Fabrikverbindung:Einrichtung von Verbindungen innerhalb von InfiniBand-HDR-Fabriken für Hochleistungsrechner- und Künstliche Intelligenz-Cluster.
• Erweiterte Serververbindungen:Verknüpfung von Servern mit 200G-KapazitätNIC-Karten(z. B. ConnectX-6/7) an mehrere Meter entfernte Schalter auf dem oberen Regal.
• Erweiterung des Rechenzentrums:Ideal für Verbindungen, die die praktische Reichweite passiver Kupferkabel übersteigen (normalerweise > 3-5 m), aber keine Fernoptik erfordern.
• Aggregation mit hoher Dichte:Einsatz in Szenarien, in denen Kabelmanagement und Luftfluss zu bedenken sind, da AOCs im Allgemeinen flexibler sind und einen kleineren Biegeradius haben als sperrige passive Kupferalternativen.

Verfügbarkeit der Serie: Auch in 3m, 5m, 15m, 20m, 30m, 50m und 100m Längen angeboten.

• Reichweite und Integrität in einem Paket:Löset die gemeinsame 10-Meter-Konnektivitäts-Herausforderung, bei der passive DACs versagen und separate Transceiver mit Glasfaser Komplexität und mögliche Ausfallpunkte hinzufügen.
• Vorhersagbare Leistung und Kompatibilität:Als vollständig integrierte Lösung von NVIDIA garantiert es eine End-to-End-Leistung bei Verwendung mit kompatiblen NVIDIA-Switches undNetzwerkkarten, um Vermutungen zu beseitigen.
• Operative GeheimdiensteDas integrierte DDM ermöglicht es den Netzbetreibern, den Zustand der Verbindungen (Temperatur, Leistung) proaktiv zu überwachen.Erleichterung der vorbeugenden Wartung und schnelle Fehlerbehebung.
• Optimierung der Gesamtkosten:Während die anfänglichen Einheitskosten höher sein können als bei passivem Kupfer, führen sie oft zu niedrigeren Gesamtbetriebskosten, da die Installationszeit verkürzt wird, die Beschaffung von Transceivern beseitigt wird,und Verknüpfungsfehler minimieren.

Der Kauf bei uns gewährleistet die vollständige Lebenszyklusunterstützung für diese kritische Verbindungskomponente.

• Produktgarantie:Abgedeckt durch die Standardgarantie des Herstellers für die Qualitätssicherung von NVIDIA.
• Inventarstatus:Der MFS1S00-H010V ist Teil unseres kuratierten Bestands, unterstützt durch ein Millionen-Dollar-Inventar-Engagement für eine zuverlässige Verfügbarkeit.
• Technische BereitstellungsdiensteUnser Team bietet Integrations-Support, hilft, die Kompatibilität mit Ihren spezifischen Switch-Modelle und Server zu überprüfenNIC-Karten.
• Kontinuierliche Unterstützung:Zugriff auf 24/7 Kundenservice und technische Unterstützung für alle operativen Anfragen.
• Versorgungssicherung weltweit:Wir verwalten die Logistik, um eine schnelle und genaue Lieferung an Ihren Standort überall auf der Welt zu gewährleisten.

F1: Kann ich dieses Kabel verwenden, um einen 200G-Port mit einem 100G-Port zu verbinden?
A:Das Kabel selbst arbeitet mit 200 Gb/s. Die Verbindung zu einem 100G-Port erfordert das Hostgerät (Switch oderNIC-KarteDiese Funktion ist nicht ausschließlich eine Funktion des Kabels und muss auf dem angeschlossenen Gerät konfiguriert werden.

F2: Wie helfen die diagnostischen Daten in der Praxis?
A:Die DDM-Daten ermöglichen es Ihnen, die empfangene optische Leistung in Echtzeit zu überwachen. Ein stetiger Rückgang kann auf einen schmutzigen Steckverbinder oder eine fehlerhafte Komponente hinweisen, bevor die Verbindung ausfällt.Temperaturüberwachung hilft sicherzustellen, dass das Kabel nicht überhitzt wird, weil der Luftstrom blockiert istDies ist entscheidend für die Aufrechterhaltung der Betriebszeit in Netzwerken, die mit teurenAktivoptische Kabelund Rechenressourcen.

F3: Ist die Kabelpolarität konfigurierbar oder fest?
A:Die Polarität und die Spurkartierung werden innerhalb der AOC-Anlage festgelegt, wobei der Standard für eine gerade QSFP56-QSFP56-Verbindung befolgt wird.

F4: Was passiert, wenn ich das Kabel zu fest biege?
A:Überschreiten des Mindestbiegungsradius von 30 mm kann zu Mikrobiegen in den inneren Fasern führen, was zu einer erhöhten Dämpfung (Signalverlust) führt.Eine starke Biegung kann zu dauerhaften Schäden führen und zum vollständigen Versagen der Verbindungen führenVerwenden Sie immer die richtigen Kabel-Route-Anleitungen.

F5: Hat das Suffix "V" funktionelle Auswirkungen?
A:Ja, das "V" bezeichnet die VPI-Fähigkeit (Virtual Protocol Interconnect), die bestätigt, dass dieseQSFP56-Kabelist firmwarefähiger, um sowohl im InfiniBand-HDR- als auch im 200-Gigabit-Ethernet-Modus zu funktionieren, wodurch Ihre Infrastruktur protokollierbarer wird.

• Vorinstallationsprüfung:Überprüfen Sie, ob beide Anschlussvorrichtungen (Schalter,Netzwerkkarten) unterstützen QSFP56-Formfaktor, 200Gb/s-Geschwindigkeiten und verfügen über ein ausreichendes Leistungsbudget für das AOC.
• ESD-SicherheitVerwenden Sie immer einen antistatischen Handgelenkschmuck, wenn Sie das Kabel in den Käfigen der Anlagen bedienen und einbauen.
• Einfügungs-/Entnahmeverfahren:Verwenden Sie den angeschlossenen Zugschalter zur Entnahme; ziehen Sie niemals die Kabelkappe an.
• Umweltfragen:Stellen Sie sicher, dass die Betriebsumgebung innerhalb der angegebenen Temperatur- und Luftfeuchtigkeitsklassen bleibt; legen Sie das Kabel nicht in der Nähe von Wärmequellen oder direktem Sonnenlicht.
• Best Practices für Kabelvermittlung:Planen Sie den 10-Meter-Pfad, um scharfe Kanten, Zwischensteine und Fussgängerzonen zu vermeiden.
