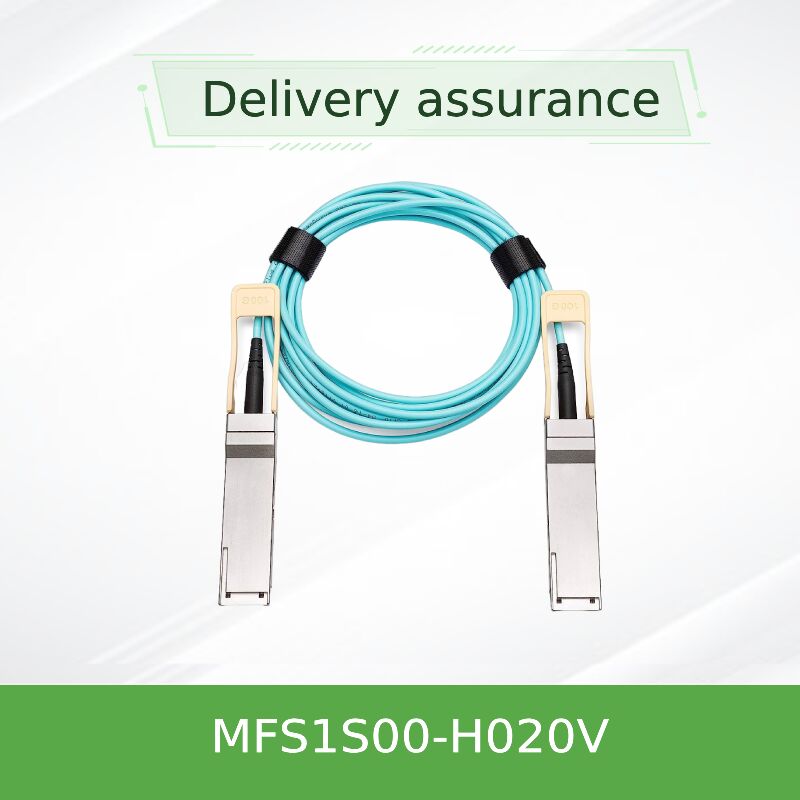

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s aktives optisches Kabel
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFS1S00-H020V |
| Dokumentieren: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Datenrate: | Bis zu 200 GB/s | Steckertyp: | QSFP56 |
| IBTA: | IB HDR | Modulation: | 4x 50Gb/s PAM4 |
| Geschwindigkeit: | Bis zu 200 GB/s | Länge: | 20m |
| Produkt: | MFS1S00-H020V | ||
| Hervorheben: | NVIDIA QSFP56 200 Gb/s optisches Kabel,Mellanox-AOC-Langstreckenkabel,InfiniBand HDR 200GbE Netzwerkkabel |
||
Produkt-Beschreibung
NVIDIA MFS1S00-H020V 20m QSFP56 200 Gbit/s Aktives optisches Kabel
AOC mit großer Reichweite für InfiniBand HDR & 200GbE-Netzwerke
Wichtigstes Wertversprechen
Dieses 20-Meter-Active-Optical-Cable wurde für Rechenzentrumsszenarien entwickelt, die sowohl hohe Bandbreite (200 Gbit/s) als auch eine größere physische Reichweite erfordern. Es bietet eine vollständige Plug-and-Play-Glasfaserverbindung, die zuverlässig Entfernungen überbrückt, die weit über die Möglichkeiten passiver Kupferlösungen hinausgehen, und integriert gleichzeitig Signalregeneration und umfassende Gesundheitsüberwachung, um eine unerschütterliche Verbindungsstabilität in kritischen Netzwerkpfaden zu gewährleisten.
- Betrieb über 20 Meter: Verbinden Sie Geräte sicher über Gänge oder entfernte Racks hinweg, ohne Signalverschlechterung.
- Integrierte Leistungssicherung: Eingebaute Retiming und Entzerrung kompensieren Signalverluste über die Entfernung.
- Dual-Protokoll-Flexibilität: Bereit für sowohl leistungsstarkes InfiniBand HDR als auch standardmäßiges 200-Gigabit-Ethernet.
- Proaktive Gesundheitsüberwachung: Digitale Diagnostik bietet Echtzeit-Einblick in den Verbindungs- und Komponentenstatus.
Produktübersicht & Positionierung

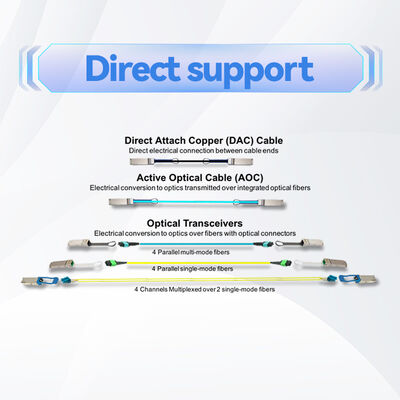

Das NVIDIA MFS1S00-H020V ist ein 20-Meter-Active-Optical-Cable (AOC), das entwickelt wurde, um die Herausforderung zu lösen, Hochgeschwindigkeitsgeräte mit 200 Gbit/s über moderate Entfernungen innerhalb des Rechenzentrums zu verbinden. Mit eingebetteten QSFP56-Glasfaser-Transceivern an beiden Enden eliminiert diese Long-Reach-InfiniBand-Lösung die Komplexität und potenziellen Fehlerquellen, die mit separaten Transceivern und Glasfaser-Jumpern verbunden sind. Es ist die optimale Wahl für die Verbindung von Switches in einer verteilten Fabric oder für die Verbindung von Compute-Racks mit Aggregations-Switches, wenn eine Standard-Netzwerkschnittstellenkarte (NIC) und ein Switch durch 10-20 Meter getrennt sind.
Warum sich dieses 20m AOC unterscheidet
Im Gegensatz zu kürzeren Kabeln oder passiven Lösungen wurde das MFS1S00-H020V speziell für die „erweiterte mittlere Entfernung“ entwickelt – zu lang für kostengünstiges passives Kupfer, aber kürzer als dort, wo traditionelle Langstreckenoptiken erforderlich sind. Sein aktives Design behält die volle 200 Gbit/s-Leistung zuverlässig über diese gesamte Spanne bei.
Definition von Produktattributen
- Formfaktor & Länge: QSFP56-zu-QSFP56, 20-Meter-integrierte Kabelbaugruppe.
- Datenrate & Modulation: 200 Gbit/s aggregiert über 4x50G PAM4-Lanes pro Richtung.
- Protokollunterstützung: InfiniBand HDR 200GBASE-SR4 Ethernet
- Leistungsmerkmale: Einzelne 3,3-V-Versorgung; ~5,0 W typische Leistung pro Ende.
- Betriebsrobustheit: Betriebstemperatur: 0 °C bis 70 °C; minimaler Biegeradius: 30 mm.
- Intelligenz: Volle SFF-8636-Verwaltungsschnittstelle mit Digital Diagnostic Monitoring (DDM) für Spannung, Temperatur, TX-Bias und optische Leistung (Tx & Rx pro Lane).
Vollständige technische Spezifikationen
| Technischer Parameter | Spezifikation für MFS1S00-H020V |
|---|---|
| Hersteller-Teilenummer | MFS1S00-H020V |
| Produktbeschreibung | QSFP56 200 Gbit/s Active Optical Cable Assembly |
| Gesamtkabellänge | 20 Meter |
| Nenn-Datenrate | 200 Gigabit pro Sekunde (Gbit/s) |
| Unterstützte Netzwerkstandards | InfiniBand HDR (High Data Rate), IEEE 200GBASE-SR4 |
| Signalmodulation | PAM4 (53,125 GBaud pro Lane) |
| Anschlussschnittstelle (Dual-Ended) | QSFP56, SFF-8665-konform |
| Maximale Designreichweite (OM4 MMF) | Bis zu 100 Meter (20 m genutzt) |
| Elektrischer Leistungsbedarf | 3,3 VDC |
| Typische Verlustleistung | 5,0 Watt (pro Ende, alle Lanes aktiv mit Retiming) |
| Zulässige Gehäusetemperatur | 0 °C bis +70 °C (Betrieb) |
| Diagnosefunktionen | Volles DDM gemäß SFF-8636 (Temp, Volt, Tx Power/Bias, Rx Power) |
| Minimaler statischer Biegeradius | 30 Millimeter |
| Wichtige Konformität & Sicherheit | RoHS, CE, FCC, CB, cTUVus, IEC/EN Laserklasse 1 |
Hinweis: Erhältlich in einer Reihe von Längen von 3 m (H003V) bis 100 m (H100V) für eine präzise Reichweitenanpassung.
Ziel-Einsatzszenarien

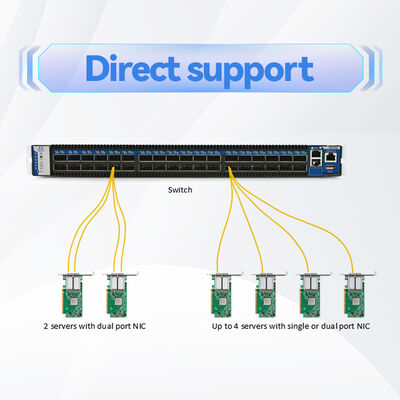

- Cross-Aisle-Switch-Verbindungen: Verbinden von Leaf-Switches in einer Rack-Reihe mit Spine-Switches in einer anderen Reihe innerhalb derselben Rechenzentrumshalle.
- Verteilte Compute/Storage-Pools: Verbinden von Hochleistungsservern oder Storage-Arrays, die sich mehrere Racks entfernt innerhalb eines HPC- oder KI-Clusters befinden.
- End-of-Row (EoR)-Architekturen: Verbinden von Servern in einem Rack mit einem zentralen EoR-Switch, der 15-20 Meter entfernt sein kann.
- Projekte zur Rechenzentrumskonsolidierung: Verbinden von Geräten über Legacy-Rechenzentrumsräume während der Migrations- oder Erweiterungsphasen.
- Hochverfügbarkeitsverbindungen: Aufbau erweiterter redundanter Pfade in Netzwerk-Fabrics, bei denen die Variabilität der Verbindungsstrecke ein Faktor ist.
Technische häufig gestellte Fragen
F1: Was ist der tatsächliche Signalverlust über 20 Meter, und wie kompensiert das AOC?
A: Multimode-Fasern weisen eine Dämpfung auf (typischerweise ~3 dB/km). Über 20 m ist der inhärente Verlust minimal, aber andere Faktoren wie Verbindungsverlust und Modenstreuung können das Signalauge verschlechtern. Die integrierte Retiming-Funktion des AOC stellt den Takt und die Daten aktiv wieder her und „rekonstruiert“ effektiv ein sauberes digitales Signal am Empfänger, wodurch diese Beeinträchtigungen überwunden werden.
F2: Kann ich ein Ende dieses AOC mit einem QSFP56-Port und das andere mit einem QSFP-DD-Port über einen Adapter verwenden?
A: Das Kabel hat feste QSFP56-Anschlüsse. Es kann physisch nur dann mit einem QSFP-DD-Port verbunden werden, wenn dieser Port einen passiven QSFP56-zu-QSFP-DD-Adapterkäfig verwendet. Die elektrische und protokolltechnische Kompatibilität (200 Gbit/s) zwischen dem QSFP-DD-Port des Host-Geräts und dem AOC muss jedoch beim Systemanbieter verifiziert werden.
F3: Wie vergleicht sich der Stromverbrauch mit der Verwendung von zwei separaten Glasfaser-Transceivern und einem passiven Kabel?
A: Die Gesamtleistung ist vergleichbar oder leicht optimiert. Ein typischer 200G QSFP56-Glasfaser-Transceiver verbraucht ~3,5-4 W. Zwei würden 7-8 W verbrauchen, plus Switch-ASIC-Leistung zum Ansteuern der externen Faser. Dieses AOC verbraucht insgesamt ~10 W (5 W pro Ende) und bietet eine optimierte, oft energieeffizientere Lösung durch die Integration der Treiber.
F4: Ist der Kabelmantel für die Verlegung in Kabeltrassen oder unter erhöhten Böden geeignet?
A: Ja, das Kabel verfügt über einen robusten, flexiblen Mantel, der für Standard-Rechenzentrumskabelmanagementwege ausgelegt ist, einschließlich Kabeltrassen und Unterflurumgebungen. Halten Sie sich bei der Installation immer an den minimalen Biegeradius.
F5: Was soll ich tun, wenn das DDM einen „Rx Power Low“-Alarm meldet?
A: Dies weist auf eine geringe empfangene optische Leistung hin. Überprüfen und reinigen Sie zuerst die QSFP56-Anschlüsse sowohl am AOC als auch an den Host-Geräte-Käfigen. Wenn der Alarm weiterhin besteht, untersuchen Sie die Kabelstrecke auf scharfe Biegungen oder Beschädigungen. Der Alarm gibt eine Frühwarnung aus, bevor eine Verbindung ausfällt, was für die Aufrechterhaltung der Betriebszeit in Netzwerken, die Hochleistungs-NIC-Karten verwenden, von entscheidender Bedeutung ist.
Wichtige Hinweise zur Handhabung und Installation
- Vorinstallationsprüfung: Bestätigen Sie, dass die QSFP56-Käfige und die Firmware des Host-Geräts 200 Gbit/s AOCs unterstützen. Überprüfen Sie auf ein ausreichendes Wärme- und Leistungsbudget im Systemdesign.
- Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD): Behandeln Sie das Kabel unter Verwendung von ESD-sicheren Verfahren, insbesondere beim Einsetzen in oder Entfernen aus aktiven Geräten.
- Verlegung & Zugentlastung: Planen Sie für eine 20-Meter-Strecke den Weg sorgfältig, um Zug, Druck oder enge Biegungen zu vermeiden. Verwenden Sie geeignete Kabelbinder (vorzugsweise Klettverschluss) und stellen Sie sicher, dass die Zugentlastung in der Nähe der Anschlüsse erfolgt.
- Hot-Plug-Verfahren: Das Kabel ist Hot-Plug-fähig. Stecken Sie die Anschlüsse gerade und fest ein und ziehen Sie sie mit der mitgelieferten Verriegelung/Lasche heraus. Warten Sie einige Sekunden, bis die Verbindung initialisiert und stabilisiert ist.
- Umweltspezifikationen: Halten Sie sich an die angegebenen Betriebs- und Feuchtigkeitsbereiche. Setzen Sie das Kabel keiner direkten Feuchtigkeit oder korrosiven Elementen aus.
