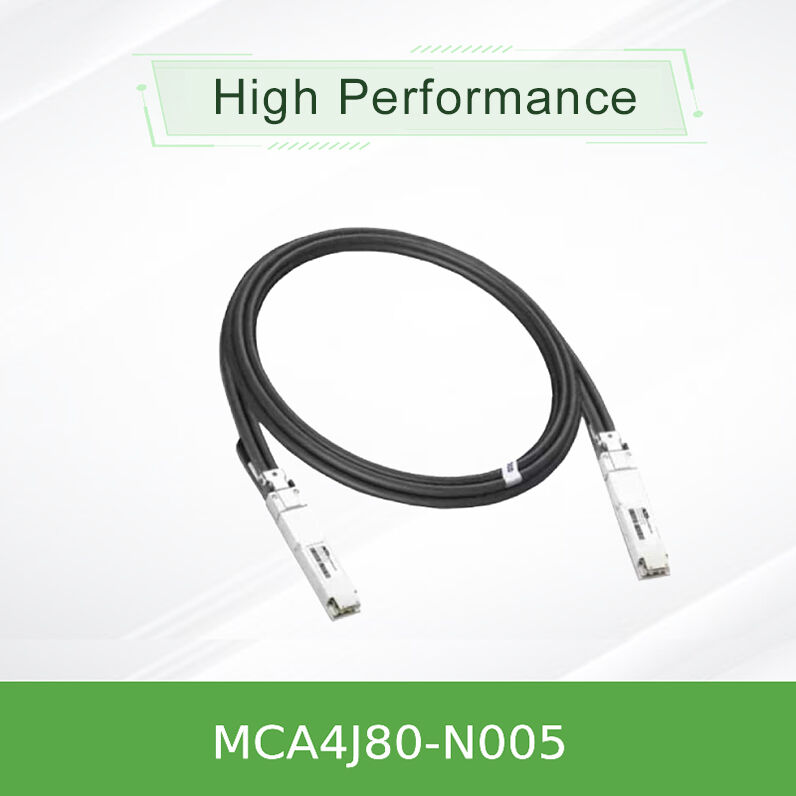

Mellanox NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Active Copper Cable 5m ACC für NDR InfiniBand

NVIDIA MCA4J80-N005 800Gb/s OSFP-Aktivkopferkabel (ACC) mit zwei Porten

Hochleistungs-Aktivkabel aus Kupfer mit einer Länge von 5 m für NDR InfiniBand und 400G Ethernet, das eine Gesamtbandbreite von 800 Gb/s über OSFP-Verbindungen mit zwei Ports auf 2x OSFP-Verbindungen mit ultrageringer Latenz und 1.5 W pro Endstromverbrauch.

• 800Gb/s Doppelport-OSFP- bis 2x400Gb/s OSFP (Breakout) aktives Kupferkabel
• Auf der Grundlage von 8 Kanälen 100G-PAM4-Modulation pro Ende
• 5-Meter-Reichweite mit 26AWG-Leitern mit integriertem Equalizer-IC
• Stromverbrauch: nur 1,5 W max pro Ende.
• Warmsteckverstrickbar, RoHS-konform, LSZH-Jackon, SFF-8636-Verwaltungsschnittstelle

Eigenschaften

• 800 Gbit/s Durchsatz:Twin-Port-OSFP-Design, das vollständige NDR InfiniBand oder 400G Ethernet (2x400G Breakout) unterstützt.
• Aktive Kupfertechnik:Die integrierte Equalizer-IC erweitert die Reichweite bis zu 5 m, wobei eine ultra-niedrige Latenzzeit und eine Leistung von 1,5 Watt beibehalten werden.
• Protokoll-Agnostiker:Firmware erkennt automatisch InfiniBand oder Ethernet; arbeitet mit Quantum-2- und Spectrum-4-Switches.
• Optimierte Signalintegrität:Jede Länge ist so eingestellt, dass Geräusche und Rückspiegelungen reduziert werden; 26 AWG für die 5 m-Variante.
• Strenge Produktionstests:Gewährleistet die Ausrüstungssicherheit und Leistung.

Technologie und Normen

Der MCA4J80-N005 basiert aufOSFP MSA Rev. 1.12und Verwendungen8 Kanäle von 100G-PAM4Modulationstechnik.aktive Ausgleichs-ICDas EEPROM bietet die Produktidentifizierung über I2C (SFF-8636).InfiniBand NDRund400GbEmit Auto-Protokoll-Erkennung. Konform mit RoHS, LSZH und HF (halogenfreie) PCB-Anforderungen.

Arbeitsprinzip: Ausgleich von aktivem Kupfer

Im Gegensatz zu passiven DAC-Kabeln integriert der MCA4J80-N005 in jedem OSFP-Anschluss einen Niedrigleistungs-Equalizer-IC. Dieser IC kompensiert den Hochfrequenzsignalverlust bei längeren Kupferläufen.Für das 5 m-Modell, dickere 26AWG-Drähte werden verwendet, um den Widerstand zu reduzieren, und der Equalizer formt das 100G-PAM4-Augendiagramm an beiden Sender- und Empfängerenden.Das Ergebnis ist eine Verbindung, die sich elektrisch wie ein viel kürzeres Kabel verhält, mit einem BER deutlich unterhalb der Spezifikation und einer Verbrennung von nur 1,5 W pro Ende.

Anwendungen und Einsatz

• Quantum-2 Schalter zum Schalter:Verbinden Sie zwei 800Gb/s InfiniBand-Switches bis zu 5 m voneinander entfernt.
• Umschalten auf DGX H100:Ideal für die Verbindung von Quantum-2-ToR-Switches mit NVIDIA DGX H100-Systemen (flat/fined Varianten erhältlich).
• Ethernet-Datenzentren:Spectrum-4 400G-Switch-Verbindung oder Server-zu-Blatt.
• Hochdichte-Racks:Kurzstrecken-Intra-Rack-Verkabelung mit minimalem Verzögerungszeitraum.

Technische Spezifikationen und Bestellmöglichkeiten

Anmerkung: Für DGX H100 sind Flattop- und Flatto-Finned-Varianten erhältlich (MCA4J80-N003-FLT, MCA4J80-N003-FTF).und eine serielle I2C-Schnittstelle enthalten.

Vorteile und Unterscheidungsmerkmale

• Gegen Passiv-DAC:Erweitert die Reichweite auf 5 m (passiv auf ~ 3 m begrenzt), ohne die Latenzzeit oder Leistung signifikant zu erhöhen.
• Gegen Aktive Optik (AOC):Niedrigere Kosten, geringere Leistung (1,5 W vs. 3-5 W) und keine Reinigung/Wartung optischer Schnittstellen.
• Protokollflexibilität:Single SKU funktioniert sowohl für InfiniBand als auch für Ethernet; Autodetekt-Protokoll.
• Signalintegrität eingestelltEntwickelt für NDRs, die 100G-PAM4 mit minimalen Reflexionen erfordern.

Service und Unterstützung

Wir bieten rund um die Uhr technische Beratung, RMA-Dienstleistungen und Design-Unterstützung für die Kabelinfrastruktur.Für Volumenbestellungen verfügbare benutzerdefinierte Längen und KennzeichnungenUnser Inventar sorgt für den Versand am selben Tag für Vorräte.

Häufig gestellte Fragen (FAQ)

F: Kann ich MCA4J80-N005 mit 400G Ethernet-Switches verwenden?

A:Ja. Das Kabel erkennt das Protokoll automatisch; wenn es mit einem Spectrum-4 400G-Switch verbunden ist, funktioniert es als 2x400GbE-Breakout. Für InfiniBand Quantum-2 läuft es als 800Gb/s Twin-Port NDR.

F: Was ist der Unterschied zwischen ACC und passivem DAC?

A:ACC umfasst einen Equalizer-IC im Inneren des Steckers, um das Signal neu zu formen, was bei 800G längere Entfernungen (bis zu 5m) ermöglicht.Passive DAC hat keine aktiven Komponenten und ist bei diesen Geschwindigkeiten auf etwa 2-3 m beschränkt.

F: Ist für dieses Kabel eine Konfiguration erforderlich?

A:Nein, es ist Plug-and-Play, das EEPROM stellt die Identifizierung zur Verfügung und der Host stellt automatisch die Verbindung nach dem Protokoll ein.

F: Welcher ist der Mindestbiegungsradius für die Installation?

A:Für das 5m-Modell (26AWG) beträgt der Radius einer einzelnen Biegung 44,5 mm (5x Durchmesser).Vermeiden Sie scharfe Biegen in der Nähe des Steckers (Biegungsradius 10x Durchmesser).

F: Ist dieses Kabel mit DGX H100-Systemen kompatibel?

A:Für die DGX H100 empfehlen wir die Flattop- oder Flat-to-Finned-Varianten (MCA4J80-N003-FLT / -FTF), die für die spezifische Chassisoberfläche entwickelt wurden.Der Standard N005 funktioniert für Schalter-zu-Schalter-Verbindungen.

Vorsichtsmaßnahmen und Handhabungsrichtlinien

• ESD-Empfindlichkeit:Verwenden Sie beim Einlegen in OSFP-Käfige geerdete Handgelenkschnallen.
• Biegeradius:Bei der Montage darf das Kabel niemals fester als 5x Außendurchmesser (44,5 mm für N005) gebogen werden; bei wiederholter Biegung 10x halten.
• Betriebstemperatur:Die Umgebungstemperatur muss in einem Bereich von 0°C bis 70°C liegen. Überschreitung der Grenzwerte kann die Leistungsfähigkeit des Gleichmachers beeinträchtigen.
• Einhaltung der Vorschriften:Dies ist ein Gerät der Klasse A. In Wohngebieten kann es Störungen verursachen.
• AufbewahrungIn einer sauberen, trockenen Umgebung zwischen -40°C und 85°C aufbewahren.
