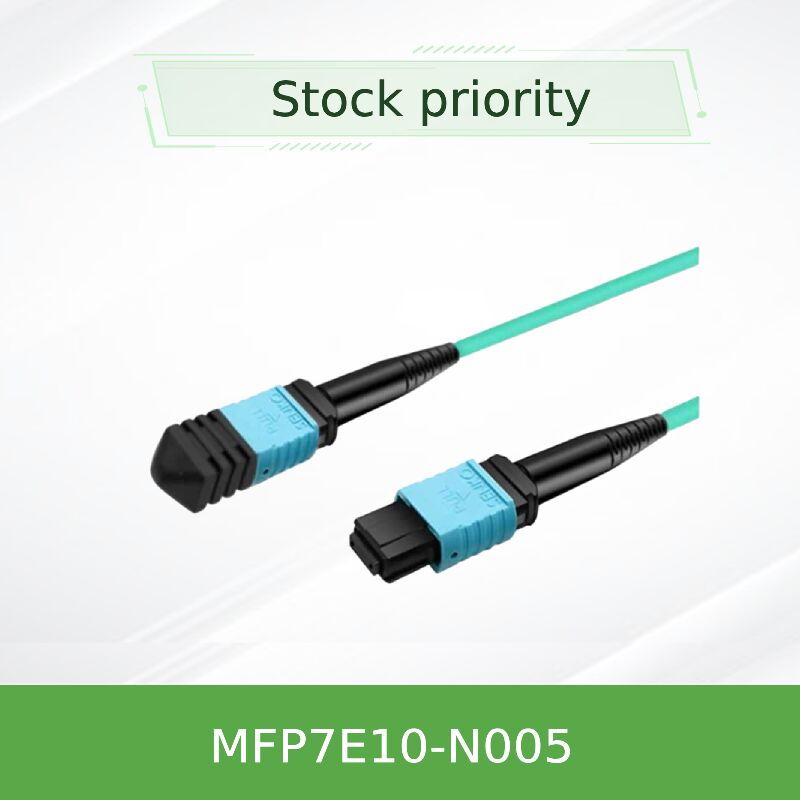

NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC Multimode Faserkabel -- 8-Faser Typ-B für 800G/400G

Hochleistungs-5-Meter-MPO-12/APC-zu-MPO-12/APC-Multimode-Glasfaserkabel mit 8 aktiven Fasern – konzipiert für 800G Twin-Port OSFP und 400G QSFP112 optische Transceiver in InfiniBand NDR und 400GbE Rechenzentrum-Interconnects.

• MPO-12/APC-Buchse zu MPO-12/APC-Buchse, 8-Faser-Typ-B-Crossover-Konfiguration
• 5 Meter Länge mit 3,0 mm Durchmesser, LSZH-Aqua-Mantel (OM3/OM4 Multimode)
• Unterstützt 800 Gbit/s Twin-Port OSFP und 400 Gbit/s OSFP/QSFP112 Transceiver
• Angled Physical Contact (APC) 8°-Politur für minimale Rückreflexion
• Einfügedämpfung ≤0,35 dB + 0,0004 x L, Rückflussdämpfung ≥35 dB

• 8-Faser-Typ-B-Crossover: Faser 1 ist mit Faser 12 am gegenüberliegenden Ende verbunden – korrekte Ausrichtung für optische Transceiver.
• APC-Politur: 8-Grad-Schräg geschliffene Stirnfläche reduziert Rückreflexionen und gewährleistet Signalintegrität für Hochgeschwindigkeits-PAM4-Modulation.
• Multimode OM3/OM4: 50/125 µm Fasern mit Aqua-Mantel; optimiert für 400G/800G Kurzstreckenverbindungen bis 50 m.
• LSZH-Mantel: Low Smoke Zero Halogen-Material für Sicherheit in Rechenzentrumsumgebungen.
• Strenge Tests: 100% Einfügedämpfung und Rückflussdämpfung getestet für zuverlässige Leistung direkt nach dem Auspacken.

Das MFP7E10-N005 entspricht IEC 61754-7 (MPO-Steckverbinderfamilie), GR-1435 und ANSI/TIA/EIA 604-5. Es verwendet 8 aktive Multimode-Fasern (50/125 µm) mit APC 8°-Politur. Die Typ-B-Crossover-Verkabelung gewährleistet die korrekte Tx-zu-Rx-Ausrichtung gemäß den Transceiver-Pinbelegungen. Geeignet für InfiniBand NDR, 400GbE und NVLink Protokolle bei Verwendung mit kompatiblen optischen Modulen (MMA4Z00-NS, MMA1Z00-NS).

Bei einem Twin-Port OSFP 800G Transceiver übertragen zwei 4-Lane-Optikschnittstellen über separate Fasern und empfangen. Das MFP7E10-N005 verwendet ein Typ-B-Crossover-Schema: Faser 1 an Ende A ist mit Faser 12 an Ende B verbunden, Faser 2 mit Faser 11 usw. Dies stellt sicher, dass der Sende-Laser von Lane 1 mit dem Fotodetektor von Lane 12 am entfernten Ende übereinstimmt. Die 8°-Schrägpolitur (APC) lenkt reflektiertes Licht vom Laserhohlraum weg, verhindert Signalverzerrungen und sorgt für niedrige Bitfehlerraten bei 100G PAM4 pro Lane.

• Quantum-2 Switch zu Switch: Verbinden Sie Twin-Port OSFP 800G Switches bis zu 5 m voneinander entfernt.
• Switch zu ConnectX-7/BlueField-3: Verbinden Sie ToR-Switches mit 400G-Adaptern (OSFP oder QSFP112).
• NVLink-Netzwerke: Optische Verbindung für GPU-Cluster mit NVLink über Glasfaser.
• Hyperscale-Rechenzentren: Kurzstrecken-Rack-zu-Rack-Glasfaserverbindungen mit Patchfeldern.

Hinweis: Betriebstemperatur 0°C bis 70°C, Lagerung -40°C bis 85°C. Minimaler Biegeradius 30 mm. Typ-B-Crossover gemäß IEC 61754-7.

• vs. Kupferkabel: Längere Reichweite (5m bis 50m) bei geringerem Gewicht und besserer Luftzirkulation in Racks.
• APC-Politur: Überlegene Rückflussdämpfung (≥35dB) im Vergleich zu UPC, entscheidend für 100G-PAM4-Verbindungen.
• Typ-B-Crossover: Plug-and-play-Kompatibilität mit NVIDIA Transceivern – kein manuelles Crossover erforderlich.
• LSZH-Mantel: Erhöhte Sicherheit in Rechenzentren; reduziert giftige Dämpfe im Brandfall.

Wir bieten 24/7 technische Beratung, RMA-Services und Unterstützung bei der Planung von Verkabelungsinfrastrukturen. Jedes MFP7E10-N005 wird mit einer 1-Jahres-Garantie und 100% Werksprüfung geliefert. Kundenspezifische Längen sind für Großbestellungen verfügbar. Unser Lagerbestand gewährleistet den Versand am selben Tag für vorrätige Artikel. Pre-Sales-Support zur Überprüfung der Transceiver-Kompatibilität ist verfügbar.

A: Es ist für NVIDIA MMA4Z00-NS (Twin-Port OSFP DR8), MMA4Z00-NS400 (OSFP) und MMA1Z00-NS400 (QSFP112) optische Module konzipiert, die in ConnectX-7 und BlueField-3 verwendet werden.

A: Nein. APC (gewinkelte) und UPC (Ultra-Politur) Steckverbinder haben unterschiedliche Stirnflächen und passen nicht korrekt zusammen – verwenden Sie immer APC mit APC.

A: Typ-B-Crossover (Faser 1 zu 12) entspricht der Pinbelegung von optischen Transceivern, bei denen die Sender-Lane 1 mit der Empfänger-Lane 12 am entfernten Ende übereinstimmt. Gerade Kabel (Typ-A) sind für andere Anwendungen wie parallele Optiken mit gleicher Pinbelegung.

A: Ja, es unterstützt 400GBASE-SR8 und 800GBASE-SR8 bei Verwendung mit geeigneten 400G/800G optischen Modulen.

A: Der minimale Biegeradius beträgt 30 mm überall am Kabel. Vermeiden Sie scharfe Biegungen in der Nähe von Steckverbindern.

• Vor Gebrauch reinigen: Reinigen Sie MPO-Steckverbinder immer mit geeigneten Ein-Klick-Reinigern vor dem Einstecken – Verschmutzung verursacht Link-Fehler.
• Staubkappen: Bewahren Sie Schutzabdeckungen bis zum Moment der Installation auf; bewahren Sie die Kappen für die zukünftige Verwendung auf.
• ESD-Bewusstsein: Obwohl das Kabel passiv ist, wird es in ESD-empfindliche Transceiver eingesteckt – verwenden Sie geerdete Handgelenkschlaufen.
• Biegeradius: Überschreiten Sie nicht den Biegeradius von 30 mm; vermeiden Sie Zug auf Steckverbindern.
• Kompatibilität: Überprüfen Sie den Transceiver-Typ (APC vs. UPC) vor der Bestellung – dieses Kabel ist nur APC.
