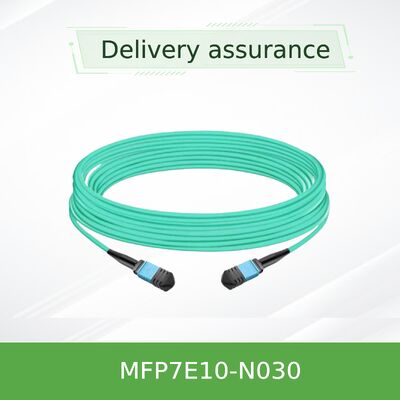

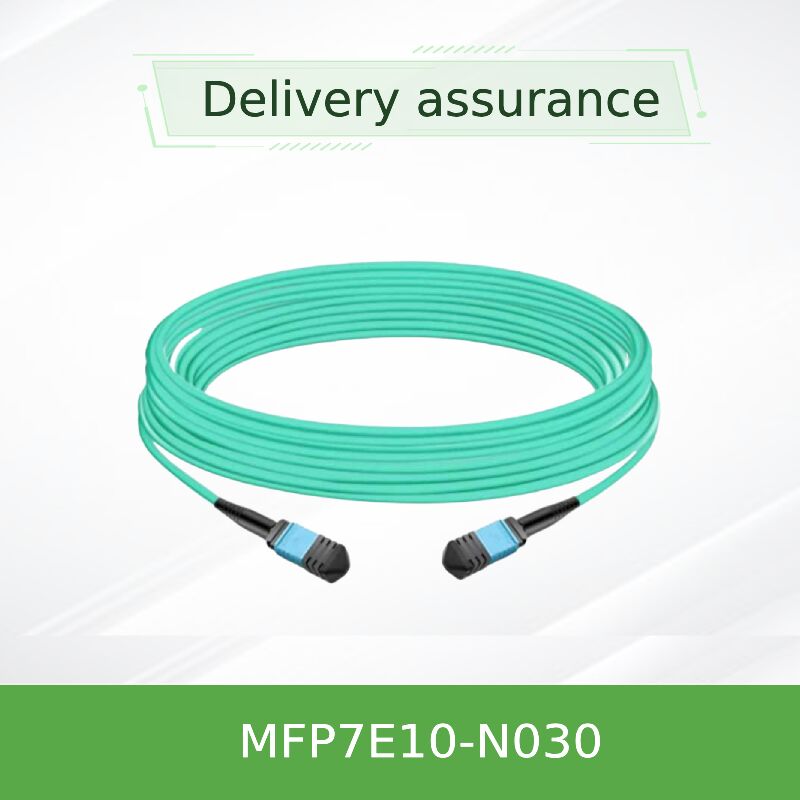

NVIDIA Mellanox MFP7E10-N030 30m MPO-12/APC Multimode-Glasfaserkabel OM4 Typ-B für 800G/400G
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E10-N030 (980-9I557-00N030) |
| Dokumentieren: | MFP7E10-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell: | MFP7E10-N030 | Länge: | 30 M |
|---|---|---|---|
| Fasertyp: | Multimode OM4 | Anschlüsse: | MPO-12/APC (weiblich) |
| Einfügedämpfung: | ≤ 0,362 dB | Rückflussverlust: | ≥ 35 dB |
| Hervorheben: | Mellanox OM4 Glasfaserkabel 30m,MPO-12 APC Multimode-Kabel,800G 400G Mellanox Glasfaser |
||
Produkt-Beschreibung
Extended-reach 30-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—optimized for 800G twin-port OSFP and 400G QSFP112 optical transceivers in large-scale InfiniBand NDR and 400GbE data center fabrics.
- MPO-12/APC weiblich auf MPO-12/APC weiblich, 8-faserige Crossover-Konfiguration Typ B
- 30 Meter lang mit 3,0 mm Durchmesser, LSZH Aquaschicht (OM4 Multimode)
- Unterstützt 800Gb/s OSFP-Transceiver mit zwei Ports und 400Gb/s OSFP/QSFP112
- Winkelmäßiger physischer Kontakt (APC) 8° Polster für minimale Rückspiegelung
- Eintrittsverlust ≤ 0,35 + 0,0004*L dB, Rücktrittsverlust ≥ 35 dB
- 8 Faser-Crossover Typ B:Faser 1 verbindet sich mit Faser 12 am gegenüberliegenden Ende, um eine korrekte Tx-zu-Rx-Ausrichtung für optische Transceiver zu gewährleisten.
- APC polnisch:Die 8-Grad-winklige Endfläche reduziert die Rückspiegelung, was für die Signalintegrität bei 100G PAM4 pro Spur über längere Strecken entscheidend ist.
- OM4 Multimodefaser:50/125 μm Fasern, die für eine Reichweite von 30 m mit geringem Einsatzverlust optimiert sind; Wasserjacke zur einfachen Identifizierung.
- LSZH Jacket:Low Smoke Zero Halogen-Material für eine verbesserte Sicherheit in Rechenzentrumsumgebungen.
- Strenge Prüfung:100% Einsetzungsverlust und Rücktrittsverlust, getestet auf zuverlässige Ausrüstung.
Die MFP7E10-N030 entsprichtIEC 61754-7(MPO-Anschlussfamilie),GR-1435, undAngabe der Angabe des AnwendungsbereichsEs verwendet8 aktive Multimodefasern (50/125μm OM4)mitAPC 8° PolnischDie Typ-B-Crossover-Verkabelung sorgt für eine korrekte Tx-Rx-Ausrichtung pro Transceiver-Pinout.InfiniBand NDR, 400GbE und NVLinkProtokolle, wenn sie mit kompatiblen optischen Modulen (MMA4Z00-NS, MMA1Z00-NS) verwendet werden.
In einem OSFP 800G-Transceiver mit zwei Ports werden zwei 4-spurige optische Schnittstellen über separate Fasern übertragen und empfangen.Faser 1 am Ende A verbindet sich mit Faser 12 am Ende BDies stellt sicher, dass sich der Sendelaser von Spur 1 mit dem Photodetektor von Spur 12 am anderen Ende ausrichtet.Das 8°-Winkelpolish (APC) lenkt das reflektierte Licht weg von der Laserhöhle, was Signalverzerrungen verhindert und eine geringe Bitfehlerrate bei 100G PAM4 pro Spur über 30-Meter-Distanzen beibehält.
- Quantum-2 Schalter zum Schalter:Verbinden Sie OSFP 800G-Switches mit zwei Ports über mehrere Racks bis zu 30 m voneinander entfernt.
- Wechseln Sie auf ConnectX-7/BlueField-3:Link ToR schaltet in benachbarten Racks auf 400G-Adapter (OSFP oder QSFP112) um.
- NVLink Stoffe:Optische Verbindung für GPU-Cluster mit NVLink über Glasfaser.
- Datenzentren auf Hyperskala:Mittlere Reichweite von Rack zu Rack optische Verbindungen mit Patchpanels.
| Modell | Länge | Typ des Steckers | Faserzahl | Art der Faser | Kleider und Kleidung | Einsetzungsverlust |
|---|---|---|---|---|---|---|
| MFP7E10-N030 | 30 m | MPO-12/APC weiblich | 8 aktiv + 4 inaktiv | OM4 (50/125μm) | Aqua LSZH, 3,0 mm | ≤ 0,35 + 0,0004*30 = ≤ 0,362 dB |
| MFP7E10-N010 | 10 m | MPO-12/APC weiblich | 8 aktiv | OM4 | Aqua LSZH | ≤ 0,354 dB |
| MFP7E10-N050 | 50 m | MPO-12/APC weiblich | 8 aktiv | OM4 | Aqua LSZH | ≤ 0,37 dB |
Anmerkung: Betriebstemperatur von 0°C bis 70°C, Lagerung von -40°C bis 85°C. Mindestbiegungsradius 30 mm. Typ B-Crossover nach IEC 61754-7.
- Gegen Kupferkabel:Längere Reichweite (30 m) mit geringerem Gewicht, besserer Luftströmung und EMI-Immunität.
- APC polnisch:Überlegener Rückgabeverlust (≥35 dB) im Vergleich zu UPC, kritisch für 100G-PAM4-Verbindungen über eine Distanz.
- Kreuzfahrzeug Typ B:Plug-and-play-Kompatibilität mit NVIDIA-Transceivern, keine manuelle Übertragung erforderlich.
- OM4 Leistung:Optimiert für 30m Reichweite mit minimalem Einsatzverlust, unterstützt zukünftige 800G-Upgrades.
Wir bieten rund um die Uhr technische Beratung, RMA-Dienstleistungen und Design-Unterstützung für die Verkabelungsinfrastruktur.Für Volumenbestellungen verfügbare individuelle LängenWir haben ein Inventar, das die Lieferung von Vorräten am selben Tag gewährleistet.
F: Mit welchen Transceivern ist dieses Kabel kompatibel?
A:Es ist für die in ConnectX-7 und BlueField-3 verwendeten optischen Module NVIDIA MMA4Z00-NS (Twin-Port OSFP DR8), MMA4Z00-NS400 (OSFP) und MMA1Z00-NS400 (QSFP112) konzipiert.
F: Kann ich dieses Kabel mit MPO/UPC-Anschlüssen verwenden?
A:Nein. APC (winklig) und UPC (ultra poliert) -Anschlüsse haben unterschiedliche Endflächen und werden nicht richtig gekoppelt werden.
F: Was ist der Unterschied zwischen Typ-B- und geraden Kabeln?
A:Der Typ-B-Crossover (Faser 1 bis 12) entspricht dem Pinout von optischen Transceivern, bei denen sich Senderstrecke 1 am anderen Ende mit Empfängerstrecke 12 ausrichtet.Gerade Kabel (Typ A) sind für andere Anwendungen wie Paralleloptik mit gleicher Pin-Layout.
F: Ist dieses Kabel mit 400G Ethernet kompatibel?
A:Ja, es unterstützt 400GBASE-SR8 und 800GBASE-SR8, wenn es mit geeigneten 400G/800G-Optikmodulen verwendet wird.
F: Welcher ist der Mindestbiegungsradius während der Montage?
A:Der Mindestbiegenradius beträgt 30 mm überall auf dem Kabel.
- Vor Gebrauch reinigen:Die MPO-Anschlüsse müssen immer mit geeigneten Ein-Klick-Reinigern gereinigt werden, bevor die Einfügung Verunreinigung Verbindungsfehler verursacht.
- Staubkappen:Halten Sie die Schutzkappen bis zum Zeitpunkt der Installation an; lagern Sie die Kappen für die zukünftige Verwendung.
- ESD-Bewusstsein:Obwohl das Kabel passiv ist, wird es mit geerdeten Handgelenkbanden in ESD-empfindliche Transceiver angeschlossen.
- Biegeradius:Der Biegeradius darf 30 mm nicht überschreiten; Verringerung der Spannung an den Steckverbinden.
- Kompatibilität:Überprüfen Sie vor der Bestellung den Transceivertyp (APC vs. UPC).
