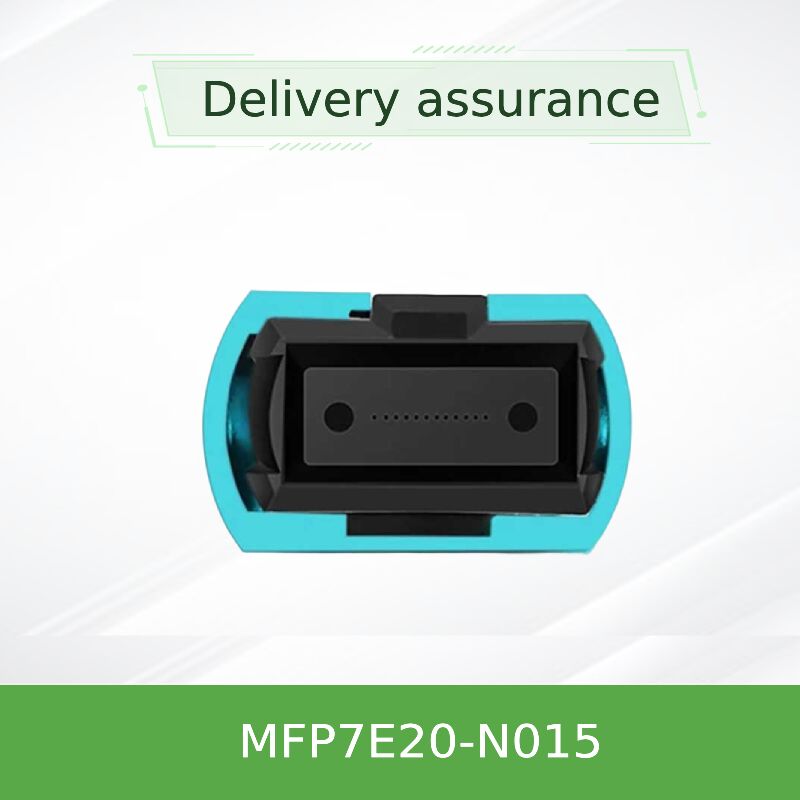

NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC Multimode Glasfasersplitterkabel 50m OM4 LSZH für 400G OSFP/QSFP112 Interconnect

NVIDIA MFP7E20-N015 1:2 Multimode-Glasfaser-Splitterkabel

Kernvorteile: Verwendet 8 aktive Multimode-Glasfasern (50/125 µm) in einer 1×MPO-12/APC zu 2×MPO-12/APC-Fächerkonfiguration. Ein Ende wird an einen 800G Twin-Port OSFP-Transceiver angeschlossen; die beiden geteilten Enden verbinden sich mit 400G OSFP- oder QSFP112-Netzwerkschnittstellenkarten und liefern 200 Gbit/s pro Zweig. Die Crossover-Verkabelung vom Typ B, der extrem niedrige Einfügungsverlust und eine Reichweite von bis zu 50 Metern machen es ideal für die hochdichte Glasfaserverbindung in modernen Rechenzentren.

• ✔ Breakout-Design
  1×MPO/APC → 2×MPO/APC (8 Fasern / 4 Lanes)
• ✔ Maximale Entfernung
  50 m (OM4) / 30 m (OM3)
• ✔ Protokollunterstützung
  InfiniBand NDR / Ethernet / NVLink
• ✔ LSZH-Mantel
  OFNR/LSZH, flammhemmend, sicher

Schlüsselmerkmale

• MPO-12/APC 8° abgewinkelte polierte Stirnflächen minimieren die Rückreflexion (Rückflussdämpfung ≥35 dB) und gewährleisten eine hervorragende Signalintegrität.
• Der Push-Pull-Verriegelungsmechanismus ermöglicht eine schnelle Entriegelung in hochdichten Racks; flexibler Rundkabelmantel mit einem Mindestbiegeradius von 30 mm.
• Konform mit Telcordia GR-1435 und IEC 61754-7, hergestellt mit 50/125 µm Multimode-Glasfaser (OM3/OM4).
• Typ-B "Crossover"-Verkabelung: Die Sende-Glasfaser an Pin 1 entspricht der Empfangs-Glasfaser an Pin 12 am anderen Ende – keine zusätzliche Konfiguration erforderlich.
• Von NVIDIA werkseitig getestet für garantierte Leistung ab Werk, kompatibel mit ConnectX‑7 NICs und BlueField‑3 DPUs.

Technologie & Standards

MPO/APC Low-Loss Optical Engine: Präzisions-Ausrichtungslöcher und Führungsstifte, kombiniert mit einer 8° abgewinkelten Physical Contact (APC)-Oberfläche, halten den Einfügungsverlust so niedrig wie ≤0,35 dB + 0,0004 × L (L in Metern). Die abgewinkelte Geometrie lenkt Rückreflexionen effektiv von der Laserquelle weg und bewahrt die Signalqualität auch über 50 m lange Verbindungen.

Gekreuzte (Typ-B) Topologie: Die Fasern sind so angeordnet, dass Lane 1 (Senden) am ersten Stecker mit Lane 12 (Empfangen) am gegenüberliegenden Stecker übereinstimmt. Dieses Crossover-Schema ist für die Standard-Transceiver-Kopplung zwingend erforderlich und gewährleistet eine ordnungsgemäße Tx-Rx-Ausrichtung ohne manuelle Crossover-Kabel.

Funktionsprinzip

Das Kabel fungiert als passiver optischer Splitter/Combiner. Auf der 800G Twin-Port OSFP-Seite beherbergt der einzelne MPO-Stecker vier Sende- und vier Empfangsfasern (insgesamt 8 Fasern). Intern werden diese 8 Fasern in zwei Gruppen von je vier (2 Tx + 2 Rx pro Zweig) aufgeteilt und zu den beiden MPO-Steckern an den geteilten Enden geleitet. Jeder Zweig bietet ein 2-Faser-Senderpaar und ein 2-Faser-Empfangspaar, was eine Vollduplex-200G-PAM4-Signalisierung ermöglicht. Da die Fasern "Typ B" gekreuzt sind, landet das optische Signal von Transceiver A's Lane 1 automatisch auf Transceiver B's Lane 12, wodurch die Verbindung ohne elektrische Verarbeitung hergestellt wird.

Anwendungen & Typische Einsätze

• Verbindung eines 800G Twin-Port OSFP DR8-Transceivers (z. B. NVIDIA MMA4Z00-NS) in einem Spine-Switch mit zwei separaten 400G OSFP- oder QSFP112-NICs in Compute- oder Speicher-Servern.
• Ermöglichung von 200G-Glasfaserverbindungen mit nur zwei Fasern pro Richtung – ideal für die Aufrüstung bestehender 100G-Infrastrukturen.
• Hochgeschwindigkeits-Leaf-Spine-Topologien in KI- und Cloud-Rechenzentren, wo Kurzstrecken-Multimode-Konnektivität (50 m) ausreicht.
• NVLink- oder InfiniBand-Cluster, die eine zuverlässige, latenzarme Glasfaser-Aufteilung von Twin-Port-Modulen erfordern.

Technische Spezifikationen

Bestell- & Auswahltabelle

*Alle Kabel sind passiv, Typ-B Crossover und verfügen über NVIDIA grüne Steckverbindergehäuse (MPO-12/APC).

Warum MFP7E20-N015 wählen?

• Optimiert für 800G Twin-Port OSFP: Im Gegensatz zu geraden MPO-Kabeln schöpft dieses Splitterkabel das volle Potenzial von Dual-Rate 800G-Transceivern aus, indem es zwei unabhängige 400G-Netzwerkkarten (oder eine 400G-Karte und eine 200G-Karte) versorgt.
• Überragende Signalqualität: Die 8° APC-Politur garantiert eine Rückflussdämpfung von >35 dB, deutlich besser als typische UPC (Ultra-Flat)-Steckverbinder, die in älteren 100G/200G-Verbindungen verwendet werden.
• Zukunftssicher für 200G pro Lane: Mit zwei Fasern pro Richtung unterstützt es nativ 200G PAM4-Signalisierung – bereit für zukünftige 1.6T-Implementierungen.
• Haltbarkeit & Sicherheit: LSZH-Mantel reduziert toxische Emissionen im Brandfall; Telcordia GR-1435-Qualifizierung gewährleistet langfristige mechanische Zuverlässigkeit.

Service & Support

• Verfügbarkeit: Über 10 Millionen USD Lagerbestand versandbereit, einschließlich der gesamten Serie MFP7E20-Nxxx (3m bis 50m).
• Garantie: Alle Kabel werden mit der beschränkten Herstellergarantie gegen Material- und Verarbeitungsfehler geliefert.
• Technischer Support: 24/7 Beratung vor und nach dem Verkauf – kontaktieren Sie unsere Netzwerkspezialisten für Kabelberatung oder Kompatibilitätsprüfung.
• Logistik: Schnelle weltweite Lieferung mit präziser Sendungsverfolgung; Bestellungen werden innerhalb von 24 Stunden bearbeitet.

Häufig gestellte Fragen

Wichtige Vorsichtsmaßnahmen

• Kompatibilität: Nur mit Transceivern verwenden, die MPO-12/APC-Anschlüsse (grünes Gehäuse) haben. Nicht in MPO-12/UPC (blaue) Ports erzwingen – der Winkelunterschied beschädigt beide Steckverbinder.
• Umgebung: Betriebstemperatur 0-70°C; Luftfeuchtigkeit 10-85% nicht kondensierend. Flüssigkeitskontakt vermeiden.
• ESD-Vorsicht: Obwohl das Kabel selbst nicht ESD-empfindlich ist, sind die Transceiver, an die es angeschlossen wird, es. Befolgen Sie die ESD-Erdungspraktiken während der Installation.
• Biegeradius: Biegen Sie das Kabel niemals enger als 30 mm, um Mikrorisse und erhöhte Dämpfung zu vermeiden.
• FCC Klasse A: Dieses Produkt ist für den gewerblichen/industriellen Gebrauch bestimmt. In einer Wohnumgebung kann es Funkstörungen verursachen.
